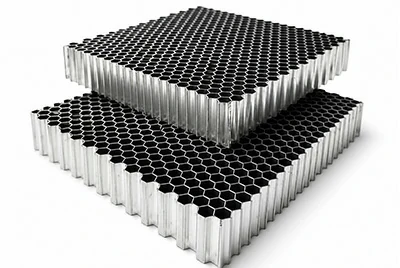

Сердечник из нержавеющей стали — это материал с шестиугольным клеточным ядром, изготовленным путём соединения сверхтонких фольг из нержавеющей стали. Он обычно используется в качестве основного слоя в композитных сэндвич-структурах, в сочетании с металлическими оболочками или другими материалами для лицевой панели. Такая конфигурация снижает вес конструкции, одновременно повышая общую жесткость, гибкость, коррозионную устойчивость, устойчивость к высоким температурам и размерную устойчивость. Он широко применяется в аэрокосмической отрасли, электромагнитном экранировании, железнодорожном транспорте, морских судах, архитектурном декоре и промышленном оборудовании.
Chalco может поставлять керни из нержавеющей стали с различными конструктивными параметрами и предлагать поставку как в расширенном, так и в нерасширенном виде. Мы также предоставляем рекомендации по выбору материалов, рекомендации по проектированию композитных конструкций, индивидуальные компоненты для сэндвичей и профессиональную техническую поддержку для удовлетворения разнообразных потребностей клиентов.
Технические характеристики сердечника с сотами из нержавеющей стали
Для удовлетворения разнообразных требований к конструкционному проектированию и применению композитных сэндвичей Chalco предлагает керни из нержавеющей стали в различных спецификациях и конфигурациях, доступных как в расширенном, так и в нерасширенном состоянии поставки. Параметры, такие как размер ячеек, толщина сердечника, толщина фольги, плотность и размеры блока, можно настраивать в зависимости от потребностей клиента. Мы также предоставляем дополнительные услуги, включая выбор материалов, обработку поверхностей, оценку совместимости композитных конструкций и сопутствующую техническую поддержку.
| Размер ячейки (мм) | 0.8 | 1.6 | 3.2 | 4.8 | 5.6 | 6.4 | 10 | 12.7 | 16 | 25 |
| Минимальная толщина (мм) | 3 | 3 | 5 | 5 | 5 | 5 | 50 | 50 | 50 | 50 |
| Максимальная толщина (мм) | 25 | 30 | 60 | 60 | 90 | 100 | 150 | 150 | 450 | 450 |
| Толщина фольги (мм) | 0.05 | 0.076 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 |
| Плотность (кг/м³) | 1164 | 909 | 1164 | 806 | 699 | 616 | 403 | 320 | 256 | 165 |
| Коэффициент открытых площадей (%) | 85.2 | 88.4 | 85.2 | 89.7 | 91.1 | 92.2 | 94.9 | 95.9 | 96.7 | 97.9 |
- Стандартные размеры: 60×60 мм, 120×120 мм, 300×300 мм, 600×600 мм, 1000×1000 мм
- Диапазон толщины: 5 мм – 100 мм, можно настроить по запросу
- Стандартные толщины: 6, 35 мм, 12, 7 мм, 25, 4 мм, 30 мм, 40 мм, 45 мм
- Толщина стенок: 0, 10 мм, 0, 13 мм, 0, 15 мм, 0, 20 мм и т.д.
- Форма ячейки: правильный шестиугольник, прямоугольник, квадратный или индивидуальный
- Поверхностное покрытие: после проводящего окисления может быть покрыто жестом, никель, цинком или хромом
- Методы соединения: точечная сварка, лазерная сварка, пайка, клеевое соединение. Посмотрите сердечники из нержавеющей стали с сотами, изготовленные с использованием различных процессов соединения

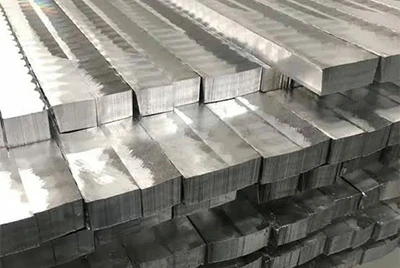

- Формы доставки: расширенные, нерасширенные, вырезанные формы. Просмотр конкретных форм доставки
- Методы резки: лазерная резка, проволока, механическая обработка
- Примечание по кастомизации: Другие размеры ячеек, толщина, размеры блоков и специальные спецификации могут быть созданы на основе чертежей заказчика.
Доступные сорта нержавеющей стали для сотовидных сердечников Chalco
-
Сердечник из нержавеющей стали 301
Ядро 301 из нержавеющей стали обладает высокой способностью к упрочнению работ, что делает его лучше подходящим для структур с сотам, требующих высокой прочности и эффективности конструкции после формовки. По сравнению с 304, она больше ориентирована на высокопрочные формованные конструктивные компоненты, а не на универсальные коррозионно-устойчивые приложения.
-
Сердечник с сотами из нержавеющей стали 304
Сердечник из нержавеющей стали 304 — универсальный сорт, который обеспечивает хороший баланс между коррозионной устойчивостью, формованностью и сваркой, подходящим для большинства стандартных промышленных условий. По сравнению с 301, он обладает более широкой универсальностью; по сравнению с 316L, он лучше подходит для рутинных проектов в типичных условиях.
-
Ядро из нержавеющей стали 316
Сердечник с сотами из нержавеющей стали 316 обеспечивает повышенную коррозионную устойчивость по сравнению с 304, особенно подходящим для условий, требующих высокой совместимости среды и коррозионной устойчивости. По сравнению с 304, 316 лучше подходит для морских, химических и других областей с повышенным риском коррозии.
-
Сердечник из нержавеющей стали 316L
Сердечник из нержавеющей стали содержит молибден и обычно обладает лучшей коррозионной устойчивостью по сравнению с 304, особенно в условиях с хлоридом или с более высоким риском коррозии и расщелин. По сравнению с 304, он больше подходит для морских, химических или сложных сред. Низкое содержание углерода также повышает микроструктурную стабильность после сварки.
-
Сердечник из нержавеющей стали 321
Ядро с сотами из нержавеющей стали 321 — это стабилизированная аустенитовая нержавеющая сталь, обеспечивающая лучшую микроструктурную устойчивость при повышенных температурах. Он часто применяется в конструктивных или функциональных компонентах, требующих высокой температурной эффективности и стабильности после сварки. В отличие от 304, его основное преимущество — не универсальная удобство, а пригодность для тепловых сред в диапазоне 425–900°C.
-

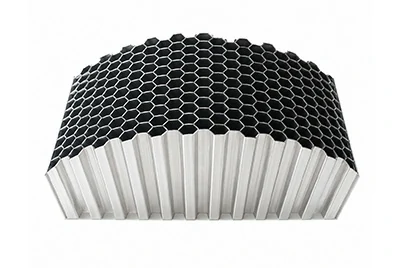

Индивидуальное сердечник из нержавеющей стали
Помимо стандартных сортов нержавеющей стали, Chalco может предоставлять углеродистые сотовые сердечники и другие индивидуальные металлические соты в зависимости от конкретных требований проекта. Разные материалы различаются по коррозионной стойкости, характеристикам прочности, температурной устойчивости, сварочной способности и стоимости. Окончательный выбор материалов должен определяться исходя из реальных условий эксплуатации и конструктивных требований.
Распространённые конфигурации сотовидных сердечников из нержавеющей стали Chalco
Чтобы удовлетворить требования сложных конструкций, изогнутых поверхностей и функциональных компонентов, Chalco предлагает несколько конструкций кернов из нержавеющей стали, подходящих для несущей нагрузки, выпрямления потока, экранирования, вентиляции и индивидуальных инженерных конструкций.
-

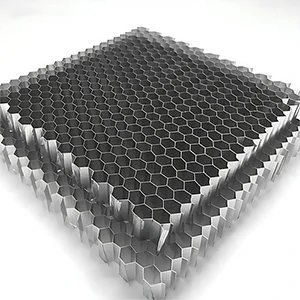

Шестиугольник
Стандартная шестиугольная структура — самая широко используемая — обеспечивает оптимальный баланс между соотношением прочности к весу и универсальностью, что подходит для большинства традиционных сотовидных сердечников.**
-

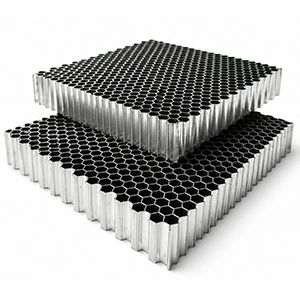

Усиленный шестиугольник
Усиленная шестиугольная конструкция повышает несущую способность и устойчивость по сравнению со стандартным шестиугольником, что идеально подходит для применений, требующих более высокой прочности на сжатие и деформации.
-

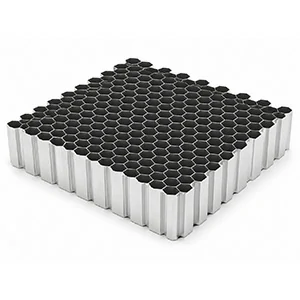

Чрезмерное расширение
Чрезмерно расширенная конструкция отличается более открытыми ячейками, подходящими для приложений, требующих высокой проницаемости воздуха или большего коэффициента открытых площадей.
-
Квадратная ячейка
Структура квадратных ячейок обеспечивает регулярное выравнивание ячеек, что идеально подходит для приложений, требующих направленных потоковых каналов, точной посадки сборки или специфических структурных конструкций.
-
Недоразвитость
Недостаточно расширенная структура имеет более плотные элементы, что подходит для проектов, требующих дальнейшего формирования, растяжения или специализированной послеобработки.
-

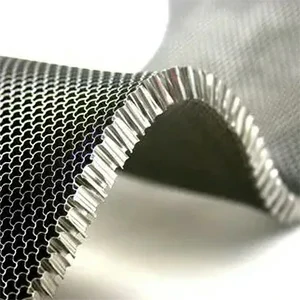

Flex-Core
Гибкая структура соты лучше подходит для изогнутых, арочных или сложных контурных компонентов, отличаясь от традиционных решений с плоскими сотами.
Ядро Chalco из нержавеющей стали с помощью процесса соединения
Chalco может поставлять керни из нержавеющей стали с использованием различных процессов соединения в зависимости от требований проекта. Эти процессы различаются характеристиками соединения, точностью производства, пригодностью к конкретным условиям эксплуатации и совместимостью с переработкой на последующих этапах. Для получения дополнительной информации о методах соединения, пожалуйста, обратитесь к процессам соединения с сотовыми сердечниками.
Точковая сварка из нержавеющей стали — сотовая сердечник
Точечная сварка — один из самых распространённых методов соединения сердечников из нержавеющей стали, подходящий для стандартных сотообразных конструкций. Этот зрелый процесс даёт чётко определённые структуры и подходит для широкого спектра стандартных размеров и применений.
Сердцевина из нержавеющей стали с лазерной сваркой
Сердечники из нержавеющей стали с лазерной сваркой идеально подходят для проектов, требующих более высокой точности сварки, лучшего контроля локальных зон, воздействующих на тепло, и улучшенной структурной консистентности. По сравнению с традиционной сваркой, лазерная сварка лучше подходит для прецизионно спроектированных конструкций или функциональных компонентов с жёсткими требованиями к качеству.
Ядро из нержавеющей стали с сварной сваркой
Сварка с торцем может применяться для конструкций сердечников из нержавеющей стали с чётко определёнными конструктивными требованиями и чётко определёнными границами соединения. Этот процесс обычно требует всесторонней оценки с учётом толщины материала, конструктивных размеров и последующих методов сборки.
Пайковая нержавеющая сталь сотовидная сердечник
Паяные соты из нержавеющей стали часто выбираются для проектов, требующих высокой целостности соединений, структурной полноты или совместимости с определёнными условиями эксплуатации. Пайка — это жизнеспособный вариант для сложных конструкций, специализированных тепловых сред или продуктов с уникальными функциональными требованиями.
Клеечная сердцевина из нержавеющей стали
Клеевые сердцевины из нержавеющей стали обычно обеспечивают лучший контроль затрат и подходят для проектов с определённым бюджетом или требованиями к структурной интеграции. По сравнению со сварными сотовыми сердечниками, они, как правило, обладают более низкой прочностью соединения и конструктивной прочностью, поэтому выбор должен основываться на конкретных условиях эксплуатации и требованиях к продукции.
Применение сотообразных сердечников Chalco из нержавеющей стали

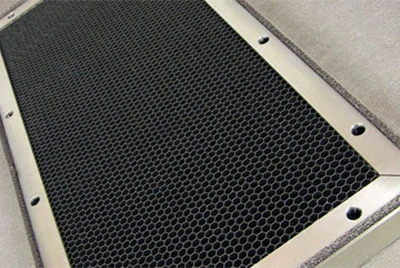

Электромагнитное экранирование и вентиляционные конструкции с волноводом
Используется для изготовления экранированных окон, экранированных вентиляционных панелей, вентиляционных отверсий волноводов и панелей электромагнитно-радиочастотного экранирования, сочетающих функции экранирования, вентиляции и отвода тепла.

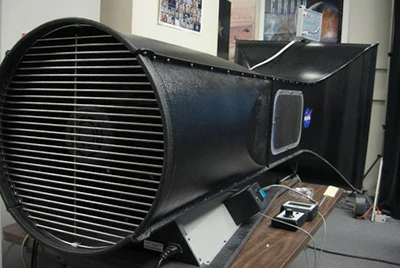

Структуры выпрямления воздушного потока и уравнивания потока
Используется в выпрямителях потока воздуха, воды и газа, регуляторах потока в аэродинамической трубе, промышленных эквалайзерах расхода и высокоскоростных вентиляционных компонентах.

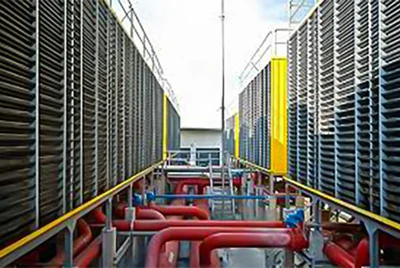

Системы фильтрации и охлаждения
Используется в промышленных фильтрационных системах и конструкциях градирен электростанций для удовлетворения требований по фильтрации, направлению потоком, охлаждению и контролю распределения сред.

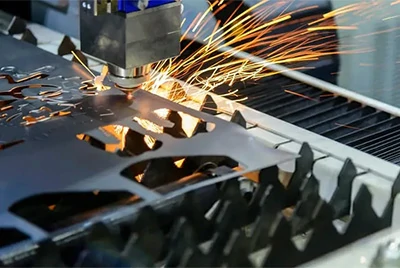

Промышленное оборудование и рабочие платформы
Используется в рабочих столах для высокомощных лазерных резок, водоструйных столах, платформах электромеханического оборудования и других промышленных вспомогательных конструкциях, соответствуя требованиям к устойчивости к высоким температурам, прочности на сжатие и снижению веса.

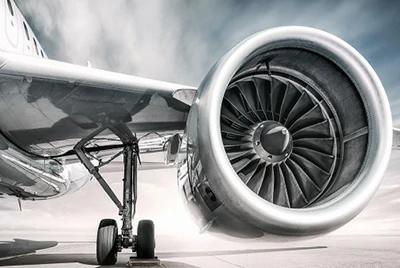

Аэрокосмическое и энергетическое оборудование
Используется в уплотнениях соты в авиационных двигателях, реверсах тяги, соплах, уплотнениях турбин для генерации электроэнергии и других компонентах аэрокосмических сотовидных компонентов.

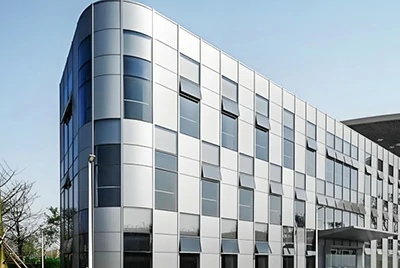

Архитектурные и декоративные сэндвич-структуры
Используется в качестве внутреннего сердечника в карнизных стенах, наружных облицовках, перегородках в чистых помещениях и других панелях из нержавеющей стали.
Как выбрать подходящее ядро из нержавеющей стали?
Выбор в зависимости от операционной среды
Для стандартных внутренних и промышленных сред обычно предпочитают ядро из нержавеющей стали 304 с сотами. Для влажных, соляных спреевых, морских или сильно коррозийных условий обычно более подходящей мощности 316L. Для высокотемпературных или термических циклических приложений 321 часто является лучшим выбором. Чёткое определение рабочей среды сначала обеспечивает более точный выбор материалов.
Выбирайте по размеру ячейки и соотношению открытых площадей
Если приоритет — экранирование, выпрямление потока или точная поддержка, рекомендуется использовать меньшие размеры ячеек. Если более важны вентиляция, снижение веса или пропускная способность воздуха, предпочтительнее иметь более крупные ячейки по размеру. В типичных конструктивных приложениях размеры ячеек 4, 8 мм и 6, 4 мм часто предлагают сбалансированное решение.
Выбирайте по толщине сердечника и требованиям к прочности
Толщина сердечника напрямую влияет на общую жесткость и устойчивость к изгибу. Для сэндвич-панелей, дверных панелей, перегородок, платформ оборудования и других конструкций, требующих высокой прочности и плоскости, необходима соответствующая высота ядра. Для экранирующих компонентов, вентиляционных компонентов или функциональных слоёв с меньшими структурными требованиями могут быть предпочтительнее более тонкие характеристики.
Выбирайте по требованиям к экранированию, воздушному потоку или ослаблению
Когда проект требует не только структурной поддержки, но и EMI-экранирования, вентиляции, выравнивания или ослабления воздушного потока, сопоставление размера ячейки, соотношения открытых площадей и толщины становится критичным. Обычно для высокой эффективности экранирования выбирают ячейки меньшего размера с большей толщиной; Для большого объема потока воздуха выбирайте ячейки большого размера и средней толщины.
Выбирайте по методу обработки и интеграции
Если проект включает ламинирование, нарезку, перфорацию, фаскование, индивидуальную формовку или сборку рамы, рекомендуется учитывать состояние доставки и способ обработки при выборе. Сердечники из нержавеющей стали могут поставляться в расширенной или нерасширенной форме и адаптироваться под определённые размеры блока или сложные формы по чертежам, что облегчает дальнейшее производство и установку.
Связанные продукты для кернов из нержавеющей стали
- Алюминиевое сотовидное ядро
- Алюминиевый сотовидный сердечник 5052
- Алюминиевое сотовидное ядро 5056
- Алюминиевое сотовидное ядро 3003 года
- Панель из алюминиевых сотов
- Панель из нержавеющей стали
Поставщики сердечников из нержавеющей стали
Контроль качества для сотовидных сердечников Chalco из нержавеющей стали
Контроль качества сердечников из нержавеющей стали охватывает проверку сырья, контроль размеров структуры соты, стабильность процессов соединения, поддержку лазерного сварочного оборудования, подтверждение индивидуальных проектов и предотгрузочную инспекцию, обеспечивающую соответствие требованиям проекта по материалам, конструкции, обработке и поставке.
Контроль сырья
Качество материала, спецификация толщины и информация о партии строго проверяются в соответствии с требованиями заказа. Варианты включают 304, 316, 316L, 321 и другие кастомные легкосплавные модели. Параметры поступающих материалов точно соответствуют спецификациям продукции, обеспечивая прочную основу для последующего сварки, формования и эксплуатационных работ.
Управление размерностями структуры соты
Критические параметры — включая геометрию ячеек, размер ячеек, толщину сердечника, толщину стенок и размеры разреза — строго контролируются для обеспечения структурной однородности и устойчивости размеров, что соответствует таким требованиям, как вентиляция волноводом, экранирование, выпрямление потока, фильтрация и точная сборка.
Стабильность процесса присоединения
Поддерживаются различные методы соединения — включая точечную сварку, лазерную сварку, сварку стыка, пайку и клеевое соединение, при этом оптимальный процесс выбирается с учетом структуры продукта и требований проекта. Особое внимание уделяется стабильному качеству соединений, структурной равномерности и надёжности от партии к партии, чтобы удовлетворить разнообразные потребности в сфере нержавеющей стали с сотами.
Возможности лазерного сварочного оборудования
Специализированное лазерное сварочное оборудование для стальных сотовидных сердечников позволяет сваривать углеродисую сталь, 304 из нержавеющей стали и 316 сотовых сердечников из нержавеющей стали с толщиной материала ≥0, 08 мм. Стандартные размеры для сварки включают 600×600 мм, 1200×1200 мм, 3000×3000 мм, 6000×6000 мм и 10000×10000 мм, при этом также поддерживаются индивидуальные размеры. Высокая точность сварки соответствует требованиям различных схем, спецификаций и крупноформатных проектов с сотовыми сердечниками.
Подтверждение индивидуального проекта
Проекты могут быть подтверждены на основе чертежей, образцов или рабочих условий, с акцентом на качество материала, геометрию ячеек, толщину сердечника, способ соединения, внешние размеры и требования к послеобработке. Ключевые параметры уточняются до начала массового производства, что повышает согласованность проектов и согласованность поставок.
Проверка перед отправкой
Внешний вид, размеры, количество и упаковка проверяются перед отправкой для обеспечения соответствия требованиям заказа. Для индивидуальных товаров, таких как полоски, кольца, неправильные формы и обработанные детали, проводятся дополнительные предотгрузочные проверки для обеспечения точной доставки.
Упаковка и транспортировка кернов Chalco из нержавеющей стали
Во время упаковки и транспортировки Chalco сосредоточена на предотвращении структурной деформации, повреждений краёв, царапины на поверхности, загрязнения влагой и путаницы в партиях. Решения для упаковки адаптированы под спецификации продукции, методы соединения, форматы поставок и условия доставки для поддержания целостности продукции от отправки до окончательной поставки.
Упаковка, адаптированная к форме продукта
Применяются различные слоистые, устойчивые к давлению и ударно-защитные методы упаковки на основе форматов материалов — таких как блоки, листы, полоски, кольца, неправильные формы и обработанные компоненты — чтобы минимизировать риски деформации, вызванной сжатием, и повреждения краёв структуры сот.
Устойчивость к давлению и конструктивная защита
Для крупноформатных, тонкостенных, неправильных или высокоточных сотовых сердечников из нержавеющей стали упаковка делает акцент на защите от сжатия, изгиба, сжатия и повреждения углов для снижения структурной деформации, вызванной укладыванием, обращением или вибрацией во время транспортировки.
Защита влаги и поверхности
В зависимости от условий доставки и требований к доставке можно применять влагозащитные, пылезащитные и поверхностные изоляции для минимизации воздействия влажности, загрязнения и стирания на внешний вид продукции и последующий сбор.
Маркировка и пакетная дифференциация
Внешние коробки и упаковочные единицы могут быть маркированы по требованиям заказа с указанием названия продукта, размеров, качества материала, количества и информации о партиях для облегчения идентификации на складе, проверке упаковки и проверки чеков.
Поддержка индивидуальной упаковки
Для заказов, требующих подсборок, экспортной отправки, отправки по проекту или специальных инструкций по сборке, разрабатываются упаковочные решения с учётом размеров продукции, веса, способа транспортировки и требований к доставке.
Проверка упаковки перед отправкой
Методы упаковки, количества, маркировка и корреспонденция упаковки проверяются перед отправкой, чтобы минимизировать риски партийного смешивания, отсутствия товаров или несоответствия упаковки во время транспортировки, передачи и передачи упаковки.
Руководство по покупке сердечника Chalco из нержавеющей стали
- Применение и окружающая среда: Сначала уточните, будет ли продукт использоваться для экранирования, вентиляции с помощью волновода, выпрямления потока, фильтрации, опорных платформ, высокотемпературных конструкций или компонентов-сэндвичов, а также уточните условия эксплуатации, такие как температура, влажность и коррозионные среды. Тип применения и среда обычно определяют выбор материала, геометрию ячеек и процесс соединения.
- Материал и процесс: Распространённые материалы включают 304, 316, 316L и 321; Варианты углеродистой стали или других индивидуальных металлов также могут оцениваться в зависимости от потребностей проекта. Методы соединения включают точечную сварку, лазерную сварку, стыльную сварку, пайку или клеевое склеивание, каждый из которых предлагает разные компромиссы по температурной устойчивости, коррозионной устойчивости, устойчивости и стоимости.
- Структура и размеры: Перед закупкой чётко определите геометрию ячейки, размер ячеек, толщину ядра, толщину стенки и внешние размеры, когда это возможно. Для проектов с крупными размерами, неправильными формами или постобработкой настоятельно рекомендуется предоставлять чертежи, образцы или эталонные изображения.
- Требования к доставке: если ваш заказ требует сертификации материалов, записей о проверке размеров, информации о партии или имеет конкретные требования к упаковке, доставке, антикомпрессии или деформации, пожалуйста, уточните их на этапе предложения.
Если какие-либо из вышеуказанных деталей неясны, не стесняйтесь связаться с Chalco напрямую. Мы поможем определить оптимальный материал, геометрию ячеек, толщину сердечника, процесс соединения и решение по поставке в зависимости от вашего конкретного применения, рабочей среды, конструктивных потребностей и условий обработки — предоставив решение для сердечника из нержавеющей стали, адаптированное к вашему проекту.
FAQ
Что такое сердцевина из нержавеющей стали?
Сердечник из нержавеющей стали — это клеточный материал, образованный путём соединения фольги из нержавеющей стали, который обычно используется в качестве центрального слоя в сэндвич-конструкциях для достижения лёгкости, высокой жёсткости, коррозионной устойчивости, высоких температур и размерной стабильности.
В чём разница между сотовым сердечником из нержавеющей стали и панелью из нержавеющей стали?
Внутренний материал из нержавеющей стали является сотовидным сердцевином, а панель из нержавеющей стали — готовая композитная панель, образованная сцеплением сердечника с лицевой панелью. Первая — это основной материал или полуфабрикат, а вторая — готовая к использованию композитная конструкция.
В чём разница между сотовыми сердечниками из нержавеющей стали и алюминиевыми сотами?
Алюминиевые сотовые сердечники лучше подходят для облегчения и контроля стоимости, тогда как керни из нержавеющей стали идеально подходят для конструкций, требующих устойчивости к высоким температурам, коррозии, экранированию, выпрямлению потока, фильтрации или производительности в сложных условиях.
Каковы распространённые применения сердечников из нержавеющей стали?
Распространённые применения включают электромагнитное экранирование и вентиляционные конструкции с волноводом, системы выпрямления и равномерного распределения воздушного потока, системы фильтрации и охлаждения, рабочие платформы промышленного оборудования, аэрокосмическое и энергетическое оборудование, а также архитектурные сэндвич-панели.
Какие методы объединения вы можете предложить?
Мы предлагаем различные методы соединения, включая точечную сварку, лазерную сварку, сварку сварки, пайку и клеевое соединение, и можем подобрать подходящее решение в зависимости от требований проекта.
Можете предоставить образцы?
Да. Мы можем подтверждать проекты на основе чертежей, образцов и условий эксплуатации, а также поддерживать проверку параметров до массового производства. В текущем содержимом страницы явно не указана политика «бесплатного образца» или стандартные примеры терминов; Рекомендуем добавить вашу реальную политику при публикации.
Можно ли его настраивать?
Да. Керни с сотами из нержавеющей стали могут быть настраиваны с точки зрения качества материала, геометрии ячеек, размера ячеек, толщины сердечника, общих размеров, способа соединения, условий доставки и других специальных характеристик.
