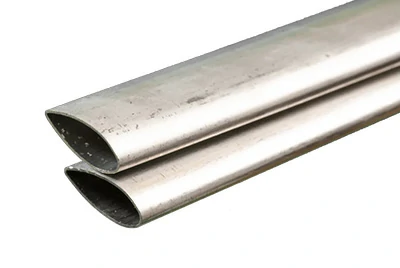

Обтекаемые трубки

Обтекаемая трубка — это тип трубки с уникальным внешним видом, основными характеристиками которой являются гладкая поверхность и обтекаемая форма, обычно овальная, плоская и т. д. Этот вид трубок изготавливается путем экструзии, холодной вытяжки, прокатки или сварки и других процессов, обладает отличной прочностью и коррозионной стойкостью, позволяет снизить сопротивление воздуха или жидкости, а также улучшить стабильность и эстетику конструкции.

Знакомство с обтекаемыми трубками Chalco Aluminum

Обычные обтекаемые трубки, овальные и яйцевидные трубки могут быть изготовлены из следующих материалов: алюминиевый сплав; хромомолибденовая сталь 4130 (30ХМА); нержавеющая сталь; латунь; титан. Чтобы просмотреть конкретные обрабатываемые размеры, нажмите [Таблицу размеров].

Обтекаемые трубки широко используются в аэрокосмической, автомобильной, морской промышленности и механическом оборудовании, особенно в тех областях, где предъявляются высокие требования к снижению сопротивления. Chalco имеет в наличии и поставляет на заказ обтекаемые, овальные и яйцевидные трубки для удовлетворения различных потребностей проектов.

Рекомендации по продукции из алюминиевых обтекаемых трубок Chalco

Распространенные сплавы: 6061 (АД33), 7075 (В95), 2024 (Д16), 5052 (АМг2.5), 3003 (АМц)

Легкие, прочные и коррозионностойкие алюминиевые трубки Chalco легко принимают нужную форму и эстетичны, что идеально для снижения веса и долговечности конструкций. Chalco предлагает широкий выбор сплавов, адаптированных под конкретные требования к прочности и обработке.

Справочные механические свойства распространенных алюминиевых обтекаемых трубок
Малые стойки	Большие стойки	Усиленные стойки	Вспомогательные стойки
Временное сопротивление = 23, 268 psi Предел текучести = 20, 498 psi Предел прочности на сдвиг = 14, 958 psi Площадь = 0.554 кв. дюйма Окружность = 7.125	Временное сопротивление = 36, 582 psi Предел текучести = 32, 227 psi Предел прочности на сдвиг = 23, 317 psi Площадь = 0.871 кв. дюйма Окружность = 8.625	Временное сопротивление = 36, 582 psi Предел текучести = 32, 227 psi Предел прочности на сдвиг = 23, 317 psi Площадь = 0.871 кв. дюйма Окружность = 8.625	Временное сопротивление = 7, 938 psi Предел текучести = 6, 993 psi Предел прочности на сдвиг = 5, 103 psi Площадь = 0.189 кв. дюйма Окружность = 2.531

Особенности продукции из алюминиевых обтекаемых трубок Chalco

• Легкий вес: Алюминиевые обтекаемые трубки имеют низкую плотность и малый вес, что делает их подходящими для областей применения, требующих снижения веса конструкции, таких как авиация и автомобилестроение.
• Высокая прочность: Добавление легирующих элементов, таких как цинк, магний и медь, повышает прочность и твердость алюминиевых сплавов, позволяя им выдерживать большие нагрузки.
• Коррозионная стойкость: Алюминиевые обтекаемые трубки образуют естественную оксидную пленку на воздухе и во влажной среде, эффективно предотвращая коррозию, особенно это касается сплавов с высокой коррозионной стойкостью, таких как 5052 (АМг2.5).
• Обрабатываемость: Алюминиевым сплавам можно легко придать различные формы, включая овальную, плоскую, яйцевидную и другие обтекаемые формы, подходящие для различных инженерных нужд.
• Эстетика: Обтекаемый дизайн не только улучшает аэродинамические характеристики, но и улучшает внешний вид изделия, благодаря чему широко используется в декоративных конструкциях.

Области сотрудничества по алюминиевым обтекаемым трубкам Chalco

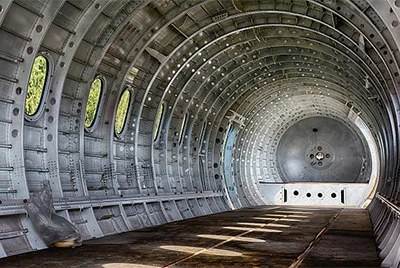

• Аэрокосмическая отрасль: Алюминиевые обтекаемые трубки используются для изготовления каркасов фюзеляжа, опорных конструкций и компонентов крыла. Их легкость и высокая прочность помогают повысить эффективность и безопасность воздушных судов.

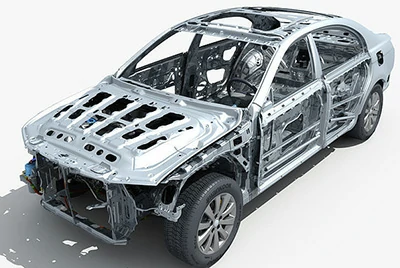

• Автомобильная промышленность: Широко используются в автомобильных рамах, шасси, выхлопных системах и других компонентах. Особенно в транспортных средствах на новых источниках энергии преимущества легких обтекаемых труб значительно улучшают общие характеристики и энергоэффективность.
• Судостроение и морская инженерия: Обтекаемые трубки из алюминиевых сплавов 5052 (АМг2.5) и 6061 (АД33) подходят для морского оборудования и конструкций корпусов судов. Благодаря отличной коррозионной стойкости они могут долгое время противостоять воздействию морской воды и имеют длительный срок службы.
• Механическое оборудование: Используются для механических опор и движущихся частей с высокими требованиями к прочности для снижения сопротивления жидкости и повышения эффективности работы.

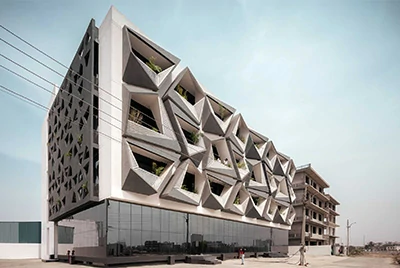

• Архитектурный декор: Алюминиевые обтекаемые трубки также могут использоваться во внешней отделке зданий и внутренних конструкциях. Благодаря красивому внешнему виду и долговечности они часто применяются в современном архитектурном дизайне.

Нужны обтекаемые трубки из других материалов?

Хотя Chalco Aluminum специализируется в основном на алюминиевой продукции, наша группа компаний также работает в других секторах металлургии, предлагая широкий ассортимент металлических изделий. Если у вас есть особые потребности в обтекаемых трубках из других металлических сплавов, пожалуйста, свяжитесь с нашими торговыми представителями. Мы приложим все усилия, чтобы распределить ресурсы и предоставить вам лучшие решения. Ваши потребности определяют наше стремление к исключительному сервису!

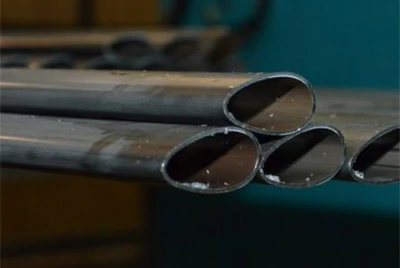

Хромомолибденовая обтекаемая трубка 4130 (30ХМА)

Обтекаемая трубка 4130 — это бесшовная хромомолибденовая трубка, изготовленная методом холодной вытяжки для минимизации сопротивления ветра, обеспечивающая в 10 раз меньшее лобовое сопротивление, чем круглые трубки.

Спецификация: ASTM A519; SAE 4130; AMS 6360; AMS 6371; MIL-T-6736

Связаться с нами

Области применения хромомолибденовой обтекаемой трубки 4130 (30ХМА):

• Аэрокосмическая отрасль: Используется для изготовления легких и высокопрочных структурных частей, таких как каркасы фюзеляжа и опорные рамы, для снижения сопротивления воздуха и улучшения летных характеристик.
• Гоночные шасси: Рама и шасси, часто используемые в гоночных автомобилях из-за их высокой прочности и легкого веса, что помогает улучшить скорость и управляемость автомобиля.
• Механические детали конструкций: В инженерных проектах, требующих долговечности и легкости, таких как рамы высокопроизводительных велосипедов и мотоциклов.

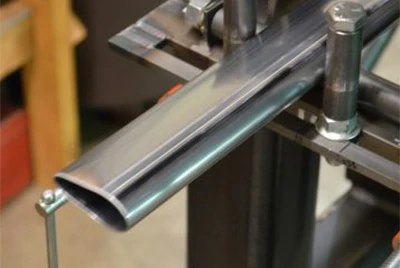

Обтекаемая трубка из нержавеющей стали

Обтекаемые трубки из нержавеющей стали обычно изготавливаются из стали марок 304 (08Х18Н10) или 316 (08Х17Н13М2), которые обладают отличной коррозионной стойкостью и прочностью и подходят для суровых условий эксплуатации. Их обтекаемая форма снижает сопротивление и увеличивает срок службы и производительность изделия.

Связаться с нами

• Судовая инженерия: Благодаря своей коррозионной стойкости широко используется в корпусах судов, судовых конструкциях и морском оборудовании, сопротивляясь коррозии в морской воде и обеспечивая длительное использование.
• Строительные конструкции: Используются для строительных конструкций с высокими требованиями к прочности и эстетике, особенно для открытых металлических рам и декоративных архитектурных элементов.
• Пищевое оборудование: Часто используются в трубах и оборудовании систем переработки продуктов питания и напитков благодаря своим антибактериальным и антикоррозионным свойствам.

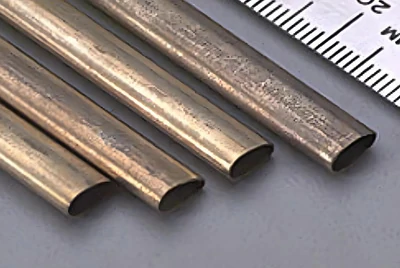

Латунная обтекаемая трубка

Латунная обтекаемая трубка изготовлена из сплава меди и цинка, обладает хорошей коррозионной стойкостью, проводимостью и обрабатываемостью, а также высоким качеством поверхности. Ее обтекаемая форма помогает улучшить внешний вид и снизить сопротивление жидкости.

Связаться с нами

Латунная обтекаемая трубка изготовлена из сплава меди и цинка, обладает хорошей коррозионной стойкостью, проводимостью и обрабатываемостью, а также высоким качеством поверхности. Ее обтекаемая форма помогает улучшить внешний вид и снизить сопротивление жидкости.

• Теплообменное оборудование: В оборудовании ОВиК (HVAC), кондиционерах и радиаторах она играет важную роль благодаря отличной теплопроводности и коррозионной стойкости.
• Декоративные здания: Обычно используется для внутренней и внешней отделки; блеск и коррозионная стойкость латуни повышают эстетику, подходит для лестничных перил, дверных ручек и т. д.
• Производство музыкальных инструментов: Широко используется в медных духовых инструментах, таких как труба, саксофон и т. д., благодаря хорошей звукопроводимости и красивому внешнему виду.
• Другое: Отлично подходит для изготовления временных моделей и каркасов. Наиболее часто используется для усиления алюминиевых каркасов (для костной структуры), изготовления бедер/грудной клетки, такелажа и замены кистей/запястий. Также отлично подходит для создателей реквизита и моделистов, поделок, механических мастерских и архитектурных приложений.

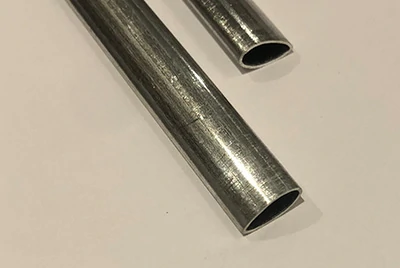

Обтекаемая трубка из титанового сплава

Обтекаемые трубки из титановых сплавов легкие, высокопрочные, чрезвычайно коррозионностойкие и термостойкие, они широко используются в конструкционных деталях в экстремальных условиях. Их обтекаемая форма улучшает аэродинамические характеристики и подходит для высокотехнологичных областей.

Связаться с нами

• Аэрокосмическая отрасль: Легкие, высокопрочные компоненты для самолетов и космических аппаратов, идеально подходящие для высокотемпературных и агрессивных сред.
• Медицинские устройства: Благодаря своей биосовместимости обтекаемые трубки из титановых сплавов часто используются для изготовления медицинских приборов и имплантатов, таких как хирургические инструменты и ортопедические стенты.
• Химическое оборудование: В химическом и нефтяном оборудовании используется для труб и аппаратов с высокими требованиями к коррозионной стойкости для обеспечения стабильности материалов в экстремальных условиях.
• Высокопроизводительные автомобили: Используются в выхлопных системах и шасси гоночных и элитных автомобилей, улучшая общие характеристики благодаря легкости и термостойкости.

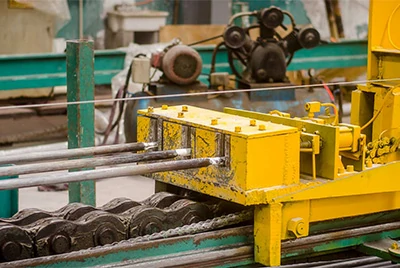

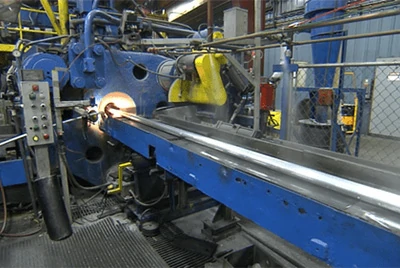

Производство и обработка обтекаемых алюминиевых трубок Chalco

В то время как традиционные обтекаемые трубки производятся методом холодной вытяжки произвольной длины (обычно от 10 до 17 футов), высокопроизводительные трубки Chalco изготавливаются методом роликовой формовки, при котором круглая трубка проходит через серию последовательных роликов и матриц. Этот процесс обеспечивает более стабильную и повторяемую форму.

Хотя холодная вытяжка является эффективным способом производства обтекаемых трубок, трубки, изготовленные методом роликовой формовки, имеют более жесткие допуски, позволяют избежать проблем с изгибом, характерных для холоднотянутых трубок, и обеспечивают более высокую прямолинейность изделия. Кроме того, роликовая формовка позволяет сохранить толщину стенки исходной круглой заготовки, что предоставляет больше вариантов толщины стенок.

Экструдированная обтекаемая трубка

Нагрев материала до высокой температуры и его прессование (экструзия) в трубку позволяет изготавливать бесшовные обтекаемые профили, обеспечивая однородную структуру, высокую прочность и хорошую стойкость к сжатию, что подходит для высокопрочных применений.

Холоднотянутая обтекаемая трубка

Путем растяжения трубки при комнатной температуре размеры изделия в форме контролируются еще более точно, что дополнительно улучшает его механические свойства. Благодаря более высокой точности размеров и качеству отделки поверхности, она подходит для областей применения, требующих жестких допусков.

Ролико-формованная обтекаемая трубка

Материал трубки приобретает обтекаемую форму в процессе прокатки. Этот метод позволяет поддерживать постоянство толщины стенки трубки, подходит для обтекаемых трубок среднего и большого размера и отличается высокой эффективностью производства.

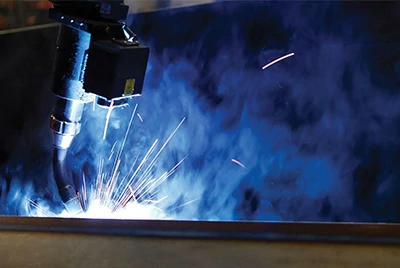

Сварная обтекаемая трубка

Сварочные технологии позволяют соединять пластины или трубы в индивидуальные обтекаемые конструкции, которые подходят для больших диаметров или специальных форм, имеют низкую себестоимость и могут гибко соответствовать нестандартным спецификациям.

Почему стоит выбрать Chalco в качестве поставщика для вашего проекта обтекаемых трубок?

Широкий ассортимент продукции

Chalco предлагает разнообразные обтекаемые трубки, включая изделия из алюминиевых сплавов, титановых сплавов, нержавеющей стали, латуни и других материалов для удовлетворения потребностей различных проектов. Будь то использование в аэрокосмической отрасли, автомобилестроении или архитектурном декоре, Chalco может предоставить подходящие решения.

Полный ассортимент размеров в наличии

Для реализации срочных проектов и обеспечения быстрой доставки Chalco поддерживает полный ассортимент складских размеров. Обтекаемые трубки различных спецификаций и форм готовы к отгрузке в любое время, что гарантирует своевременное выполнение проектов без длительного ожидания производства.

Улучшенные производственные и перерабатывающие мощности

Chalco располагает передовым производственным оборудованием и технологиями, позволяющими выполнять различные методы обработки, такие как экструзия, холодная вытяжка, сварка и прокатка. Компания использует высокотехнологичное оборудование, такое как экструдеры мощностью 500 МН, чтобы обеспечить эффективность и качество производства, а также удовлетворить индивидуальные потребности в формах любой сложности.

Строгий контроль качества продукции

Chalco внедряет строгие меры контроля качества, гарантируя, что каждая обтекаемая трубка проходит тщательные испытания перед отправкой с завода. Будь то точность размеров, чистота поверхности или внутреннее качество, Chalco строго следует международным стандартам, предоставляя клиентам надежную и высококачественную продукцию.

Другие виды алюминиевых трубок Chalco, связанные с обтекаемыми трубками

Овальная трубка

Плоскоовальная трубка

Телескопический шток

Chalco может предоставить дополнительные услуги по обработке алюминиевых обтекаемых профилей

• Поверхностная обработка: В зависимости от требований проекта, трубки могут быть анодированы, гальванизированы, окрашены напылением или отполированы для повышения коррозионной стойкости и эстетичности.
• Резка и формовка: Мы можем выполнить резку по индивидуальной длине, гибку, завальцовку или придать иную форму в соответствии с требованиями сложных конструкций.
• Сварка и сборка: Предоставляются услуги по сварке для объединения трубок с другими структурными частями или компонентами для создания готовых решений сложных конструкций.
• Термическая обработка: Для проектов, требующих повышенной прочности или специальных свойств, может быть проведена термическая обработка, такая как закалка и старение.

Руководство по выбору обтекаемых трубок

• Выбор материала: Выбирайте подходящий материал в соответствии с потребностями проекта. Алюминиевые сплавы (Алюминий 1-8 серии) подходят для легких конструкций и коррозионной стойкости. Хромомолибденовая сталь 4130 (30ХМА) подходит для высокой прочности. Титановые сплавы оптимальны для экстремальных условий. Нержавеющая сталь и латунь подходят для коррозионностойких и декоративных целей.
• Размер и форма: Определите размер и форму обтекаемой трубки (овальная, плоская, яйцевидная и т. д.) в зависимости от сценария применения. Различные варианты обтекаемого дизайна могут значительно снизить сопротивление воздуха.
• Потребности в обработке: Рассмотрите необходимость дополнительной обработки, такой как резка, сварка, гибка и т. д., чтобы убедиться, что трубка соответствует специфическим нуждам проекта.
• Поверхностная обработка: Если проект эксплуатируется в агрессивной среде или имеет высокие требования к внешнему виду, выбирайте такие виды обработки, как анодирование, гальваника или напыление.
• Условия эксплуатации: Учитывайте температуру, давление, агрессивность среды и другие факторы для выбора наиболее подходящего материала и характеристик обтекаемой трубки.

Подробная таблица размеров обтекаемых трубок Chalco
