Что такое плетеная шина из луженой меди?
Плетеная шина из луженой меди изготавливается из нескольких медных проволок марки T2 (Cu ≥99.9%), сплетенных в плоские или трубчатые проводники с типичным диаметром проволоки 0.15 мм (настраиваемый в диапазоне 0.05–0.25 мм). Более тонкие проволоки обеспечивают более высокую гибкость, что подходит для частого изгиба и поглощения вибраций.

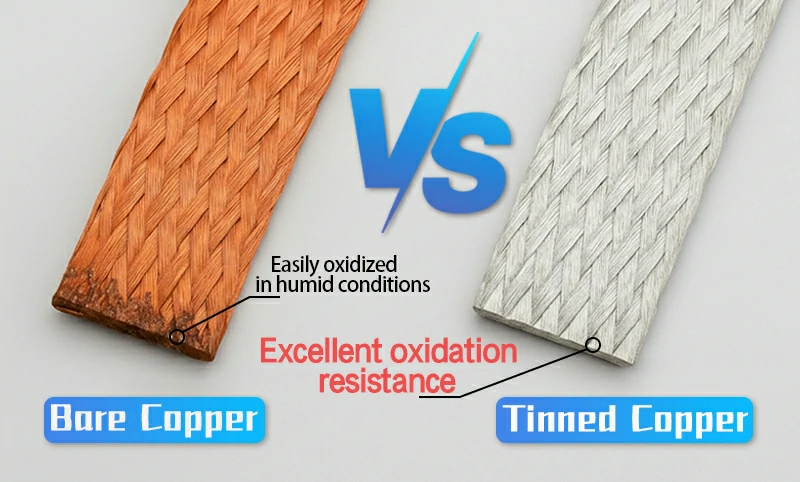

Поверхностная отделка может быть из чистой меди или луженой. Лужение улучшает коррозионную стойкость и паяемость, одновременно снижая переходное сопротивление. В условиях повышенной влажности, соляного тумана или на открытом воздухе луженые медные шины обеспечивают лучшую долгосрочную надежность.

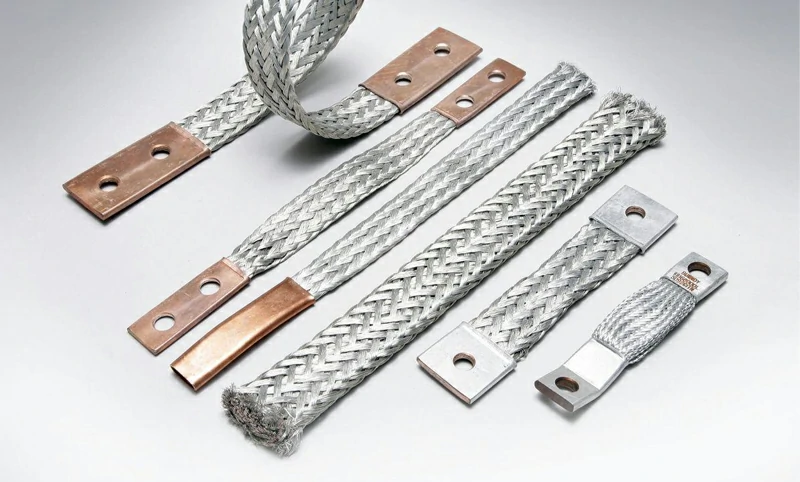

Для облегчения монтажа оба конца опрессовываются медными наконечниками (с одним или двумя отверстиями) и крепятся непосредственно к шинопроводам или рамам, образуя готовые к установке перемычки заземления. Это обеспечивает заземление, эквипотенциальное соединение и дополнительное экранирование для коротких кабелей, снижая разность потенциалов и электромагнитные помехи (ЭМП).
Технические характеристики и опции продукции
Размеры: Ширина 6–50 мм; толщина определяется плотностью плетения и коэффициентом сплющивания; длина настраивается по чертежу.
Параметры плетения: Количество носителей × количество нитей × диаметр проволоки (например, 48×8×Ø0.20–0.36 мм); более высокая плотность приводит к увеличению эффективной площади поперечного сечения.
Подходящие клеммы: По умолчанию с лужеными медными наконечниками; одно отверстие используется для общих точек, в то время как двойное отверстие рекомендуется для основных точек заземления или мест, подверженных высоким силам короткого замыкания, для улучшения характеристик против проворачивания.
Размер отверстия и шаг: Распространенные варианты M6 / M8 / M10 / M12 / M16 / M20; расстояние настраивается в соответствии с шаблонами шинопроводов.
Поверхность и аксессуары: Опциональная термоусадочная трубка, маркировочные втулки, пружинные шайбы/стопорные шайбы и токопроводящая паста.
Общие характеристики плетеных шин из луженой меди
| Номинальное сечение (мм²) | Расчетное сечение (мм²) | Структура плетения (слои × пряди × диам. пров.) | Ширина ≤ (мм) | Толщина ≤ (мм) | Расчетный вес (кг/км) |
| 2 | 2.12 | 24×5×0.15 | 5 | 0.8 | 21 |
| 2.5 | 2.54 | 24×6×0.15 | 6 | 0.8 | 25.4 |
| 4 | 4.24 | 24×10×0.15 | 7 | 1.2 | 42.2 |
| 6 | 6.24 | 32×11×0.15 | 10 | 1.2 | 54.5 |
| 8 | 8.45 | 48×10×0.15 | 13 | 1.3 | 88 |
| 10 | 10.18 | 48×12×0.15 | 15 | 1.5 | 102 |
| 12 | 12.72 | 48×15×0.15 | 16 | 1.5 | 128 |
| 16 | 16.96 | 48×20×0.15 | 18 | 1.8 | 170 |
| 25 | 25.45 | 48×25×0.15 | 22 | 2 | 254 |
| 35 | 35.46 | 48×30×0.15 | 25 | 2 | 340 |
| 50 | 50.87 | 48×30×0.15 | 30 | 3.5 | 510 |
| 70 | 70.34 | 80×54×0.15 | 36 | 2 | 765 |
| 95 | 95.67 | 48×28×0.15 | 35 | 6 | 1000 |
| 120 | 127.23 | 48×30×0.15 | 37 | 7 | 1271.8 |

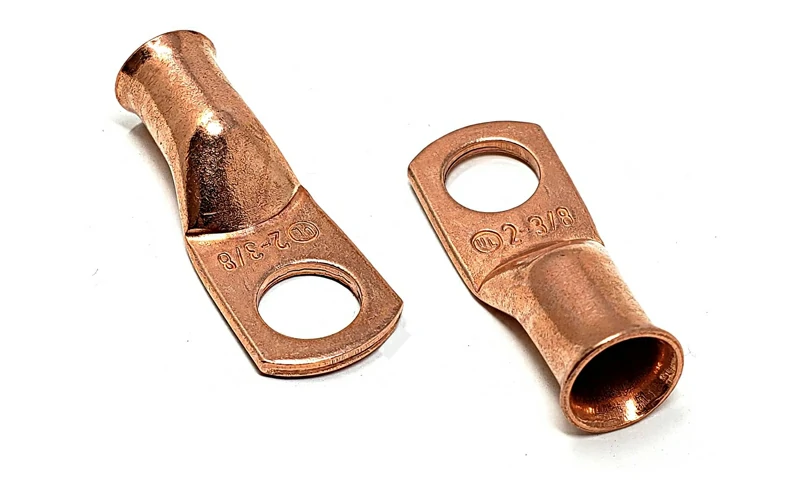

Спецификации и выбор медных наконечников
Медные наконечники используются в качестве концевых соединителей для плетеных шин из луженой меди, обеспечивая надежное соединение с шинопроводами, распределительными устройствами или оборудованием. Модели обычно выбираются на основе поперечного сечения кабеля или номинального тока.
По сечению кабеля
| Модель | Теоретический вес (кг) | Фактический вес (кг) |
| DT-1-10 | 0.02 | 0.023 |
| DT-1-16 | 0.027 | 0.028 |
| DT-1-25 | 0.035 | 0.033 |
| DT-1-35 | 0.046 | 0.041 |
| DT-1-50 | 0.061 | 0.062 |
| DT-1-70 | 0.084 | 0.089 |
| DT-1-95 | 0.118 | 0.11 |
| DT-1-120 | 0.149 | 0.153 |
| DT-1-150 | 0.176 | 0.18 |
| DT-1-185 | 0.24 | 0.243 |
| DT-1-240 | 0.31 | 0.312 |
| DT-1-300 | 0.374 | 0.38 |
| DT-1-400 | 0.54 | 0.562 |
| DT-1-500 | 0.590 / 0.620 | 0.62 |
| DT-1-630 | — | — |
По номинальному току
| Модель (номинальный ток) | Размер (мм) | Фактический вес (кг) |
| 10A | 81×10.8 | 0.001 |
| 20A | 70×11.0 | 0.002 |
| 30A | 72×11.1 | 0.002 |
| 50A | 84×12.0 | 0.003 |
| 60A | 91×13.3 | 0.004 |
| 80A | 100×14.0 | 0.005 |
| 100A | 115×15.0 | 0.008 |
| 120A | 120×15.5 | 0.009 |
| 150A | 130×17.0 | 0.01 |
| 200A | 150×19.0 | 0.012 |
| 250A | 170×21.0 | 0.016 |
| 300A | 190×24.0 | 0.019 |
| 400A | 210×28.0 | 0.027 |
| 500A | 240×30.0 | 0.032 |
| 600A | 292×27.0 | 0.039 |
Справочная таблица: оплетка × наконечник × шаг отверстий
| Номинальный размер шины | Структура плетения | Прибл. сечение (мм²) | Справочный ток (А) | Рекомендуемая модель наконечника | Тип / размер отверстия | Рекомендуемый шаг отверстий (мм) | Типичное применение |
| 1/2″ плоская оплетка | 48×8×Ø0.36 | — | ≈53 | DT-1-35 / 50 | Одиночное M6/M8 (двойное для основных) | 25 / 30 | Соединение дверь–шкаф |
| 3/4″ плоская оплетка | 48×18×Ø0.36 | — | ≈88 | DT-1-70 | Двойное M8/M10 | 30 / 35 / 50 | Соединение шина–шина |
| Метрический пример | 24×12×Ø0.20 | ≈8.3 | ≈90 | DT-1-10 / 16 | Одиночное M6/M8 | 25 / 30 | Компактное заземление / экранирование |
Области применения и варианты использования
Плетеные шины из луженой меди с наконечниками в основном используются для заземления и эквипотенциального соединения, а также могут обеспечивать дополнительное экранирование коротких кабелей для обеспечения безопасности и стабильности электрических систем.

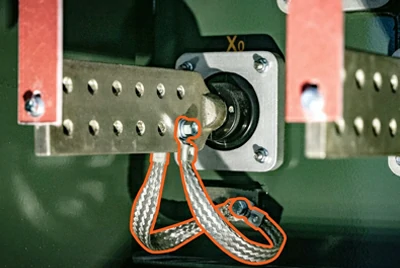

Электротехническая промышленность (распределительные устройства и шкафы управления)
Они обычно используются для соединения дверей шкафов, шинопроводов и корпусов. Это обеспечивает надежное заземление даже при открывании и закрывании дверей, предотвращая разность потенциалов, которая может вызвать поражение электрическим током или помехи. Они являются фундаментальной конструкцией безопасности в центрах обработки данных и промышленных распределительных шкафах.
Типичный выбор: 16–50 мм² с наконечниками с двумя отверстиями (M6/M8/M10), что эффективно снижает риск ослабления соединений и обеспечивает длительную работу шкафа.

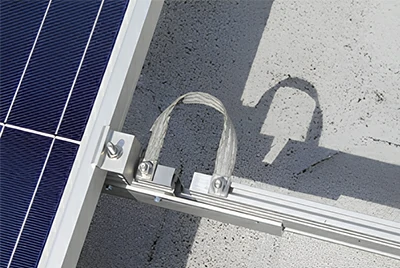

Индустрия новой энергии (фотоэлектрические системы и системы накопления энергии)
Широко используются для заземления в соединительных коробках, инверторах и аккумуляторных кластерах. Обладая высокой устойчивостью к соляному туману и влажности, луженые оплетки могут сохранять проводимость с низким импедансом на открытом воздухе в течение длительного времени, снижая риск пожаров постоянного тока и системных сбоев.
Общий выбор: 25–70 мм², рекомендуется с полностью лужеными оплетками и водонепроницаемой термоусадочной защитой для успешного прохождения проверок на подключение к сети и приемку фотоэлектрических станций и проектов ESS.

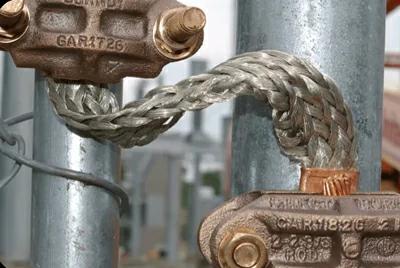

Транспорт и морская промышленность (железнодорожный транспорт и суда)
Применяются для соединения кузовов вагонов и тележек, а также палуб и кают. Оплетки обеспечивают высокую гибкость для поглощения вибрации и смещения, избегая переломов, характерных для жестких проводников, обеспечивая непрерывное выравнивание потенциалов в условиях высокой вибрации и влажности.
Общие характеристики: 35–120 мм², с наконечниками M10/M12, соответствующими строгим стандартам безопасности и надежности в железнодорожной и морской отраслях.

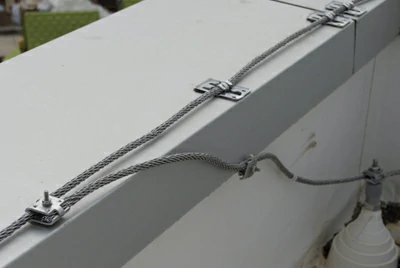

Защита зданий (строительство и системы молниезащиты)
Обычно устанавливаются между навесными стенами, металлическими окнами/дверями и кровельными молниеотводами и заземляющими сетками. Они помогают быстро отводить энергию молнии, отвечая требованиям электротехнических норм и правил молниезащиты и обеспечивая безопасность зданий и находящихся в них людей.
Рекомендуемый выбор: 16–35 мм², используется с защитными рукавами и токопроводящей пастой для повышения атмосферостойкости и надежности контакта.
Стандарты и соответствие
Производство и испытания плетеных шин из луженой меди с наконечниками соответствуют международным стандартам.
AA-59569: Структура оплетки и размерные характеристики
ASTM B33: Материал из луженой мягкой медной проволоки
UL 486A-486B / IEC 61238-1-1: Требования к опрессовке наконечников и типовым испытаниям
EN 10204 3.1: Заводские сертификаты на материалы
RoHS / REACH: Экологическое соответствие для экспорта
Выбор и расчет (Руководство по закупкам)
Выбор требует определения постоянного и импульсного тока в сочетании с допустимым повышением температуры и рабочим циклом для определения требований.
Площадь поперечного сечения можно оценить по удельному сопротивлению меди ρ≈0.0175 Ом·мм²/м. Используя формулу R≈ρ/A, можно приблизительно рассчитать сопротивление постоянному току и скорректировать его с учетом длины проводника и условий охлаждения.
При выборе оплетки следует учитывать эффективное сечение, плотность плетения и диаметр проволоки для соответствия требованиям применения.
Выбор наконечника должен соответствовать эквивалентному сечению кабеля, выбирая размер и длину гильзы равными или немного большими. Для критических точек предпочтительны наконечники с двумя отверстиями для повышения устойчивости к короткому замыканию и предотвращения вращения.
Окончательные конструкции должны быть проверены на месте с помощью испытаний на повышение температуры или инфракрасной термографии для обеспечения надлежащего качества контакта и момента затяжки.
Установка и контроль качества
Шестигранная опрессовка с правильной последовательностью: используйте соответствующие матрицы для шестигранной опрессовки, продвигаясь наружу от язычка наконечника; после этого удалите заусенцы и наденьте термоусадочную трубку или идентификационные втулки.
Испытания на вырыв и повышение температуры: визуальный осмотр (отсутствие трещин, вздутий или ослабленных прядей), проведение выборочных испытаний на усилие вырыва и сопротивление/повышение температуры; затяните до указанного момента и проверьте еще раз.
Рекомендации по крутящему моменту и шагу отверстий: предоставляются рекомендации по крутящему моменту, шаблоны шага отверстий и примечания по сборке; для критических позиций рекомендуется использовать токопроводящую пасту, стопорные шайбы и наконечники с двумя отверстиями.
Часто задаваемые вопросы
Вопрос: Почему наконечники с двумя отверстиями обычно используются в основных точках заземления?
Ответ: Наконечники с двумя отверстиями сопротивляются электродинамическим силам короткого замыкания, которые вызывают вращение/ослабление, что делает их более стабильными и безопасными в долгосрочной перспективе.
Вопрос: Почему номинальные токи различаются в разных источниках?
Ответ: Различия в эффективном поперечном сечении, плотности плетения, охлаждении при установке и переходном сопротивлении влияют на номинальные токи; для проверки рекомендуется проведение тепловых испытаний.
Вопрос: Можно ли заказать продукцию в соответствии с AA-59569?
Ответ: Да. Количество носителей/нитей, ширина, толщина и эквивалентное сечение могут быть настроены индивидуально. Проволока изготавливается из луженой меди по стандарту ASTM B33; доступны сертификаты 3.1 и соответствие RoHS/REACH.
Вопрос: Подходят ли они для прибрежных условий или среды с соляным туманом?
Ответ: Да. И оплетки, и наконечники должны быть лужеными, с чистыми контактными поверхностями, затянутыми до указанного момента; при необходимости рекомендуется использовать средства против ослабления и токопроводящую пасту.
Вопрос: Каков минимальный объем заказа (MOQ)?
Ответ: Стандартные размеры поддерживают заказы небольшими партиями; MOQ для нестандартных размеров может быть подтвержден по запросу. Образцы доступны в течение 48 часов.
