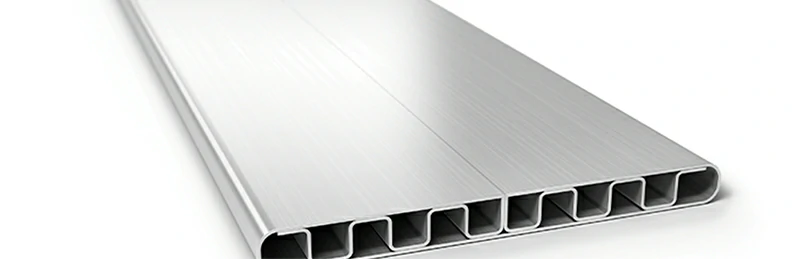

Сверхширокая тонкостенная алюминиевая микроканальная труба

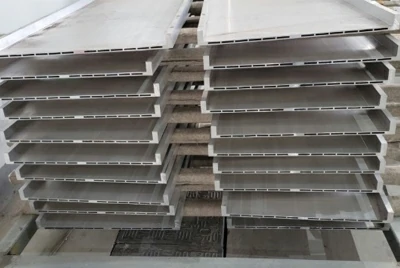

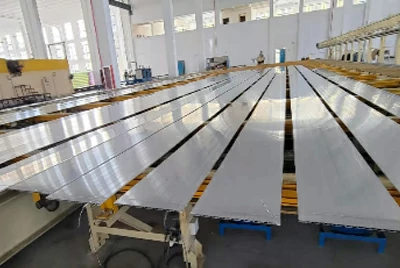

Мы превращаем ультраширокие тонкостенные микроканальные профили в надежное серийное производство, сертифицированное по IATF 16949 и пользующееся доверием в сфере охлаждения аккумуляторных батарей электромобилей и систем ОВКВ (отопление, вентиляция и кондиционирование воздуха).

Почему стоит выбрать широкие тонкостенные микроканальные трубы

Традиционное круглое прессование (экструзия) испытывает трудности с производством стабильных широких и тонкостенных микроканальных труб. Наш цельный процесс плоского прессования превращает "трудное для изготовления" в масштабируемое производство.

Это соответствует требованиям к аккумуляторным поддонам, микроканальным охлаждающим пластинам и другим крупным облегченным конструкциям.

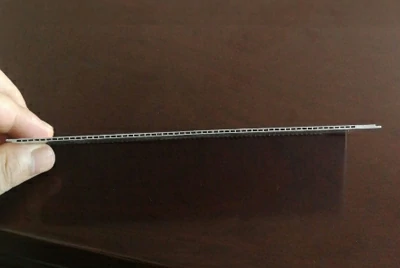

Наши микроканальные трубы, полученные методом плоского прессования, достигают ширины до 550 мм, толщины стенки 0.3–3.0 мм и высоты 1.5–70 мм.

• Цельное прессование заменяет сварку, что приводит к меньшему количеству швов и более коротким процессам.
• При той же ширине наши трубы могут быть тоньше, что снижает общий вес.
• Улучшенная плоскостность и размерная стабильность обеспечивают более высокую прочность и надежность герметизации.
• Широкая тонкостенная микроканальная конструкция повышает эффективность теплопередачи.
• Производство возможно на малотоннажных прессах для плоского прессования, что снижает стоимость оборудования и дает клиентам ценовое преимущество.

Каждая партия поставляется с полными материальными сертификатами и отчетами о проверке. Мы также предлагаем быстрое изготовление образцов и индивидуальную конструкторскую поддержку.

Если вы ищете надежного поставщика широких тонкостенных микроканальных труб, наши решения для плоского прессования готовы вам помочь.

Мгновенный Запрос Цены

Алюминиевая круглая экструзионная заготовка

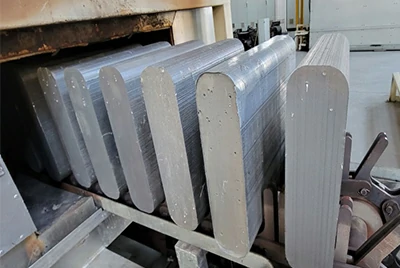

Алюминиевая плоская экструзионная заготовка

Характеристики широких тонкостенных микроканальных труб и профилей

• Стандарты: EN 573-3, EN 755-2, ASTM B221, EN 755-9, EN 12020-2 (ближайший аналог в РФ: ГОСТ 4784, ГОСТ 8617)
• Сертификаты: IATF 16949, ISO 9001, RoHS / REACH / ELV, IMDS

Каждая партия профилей поставляется с материальным сертификатом, выданным сторонней или нашей собственной лабораторией.

Ключевые размеры, толщина, допуски, плоскостность и стабильность стенок полностью проверяются с составлением письменных отчетов.

Для микроканальных труб мы проводим гидростатические или воздухонепроницаемые испытания для проверки скорости утечки и сопротивления давлению. Эти испытания подтверждают безопасность контура охлаждения и обеспечивают долгосрочную надежность.

Популярные широкие тонкостенные микроканальные трубы

Благодаря передовой технологии плоского прессования мы разработали более 50 сложных конструкций профилей для наших клиентов.

Все эти продукты представляют собой широкие тонкостенные профили и индивидуальные микроканальные структуры, которые трудно — или даже невозможно — получить с помощью обычного круглого прессования. Это доказывает нашу сильную способность в проектировании матриц и серийном производстве.

Ознакомьтесь с нашими примерами применения продукции одним щелчком мыши — нажмите на текст на изображениях ниже, чтобы просмотреть подробное содержание.

Автомобильный Аккумуляторный Поддон

Автомобильные Аккумуляторные Системы

Теплообменная Промышленность

Охлаждение Рефрижераторов

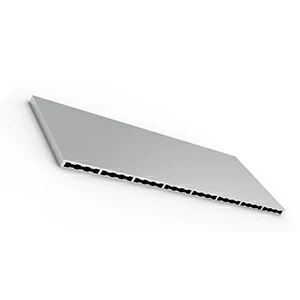

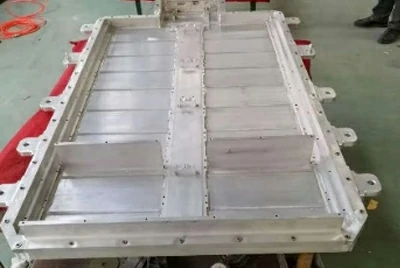

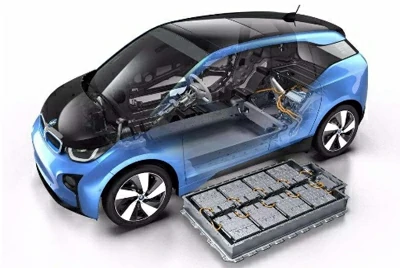

Микроканальные трубы для автомобильных аккумуляторных поддонов

Основания аккумуляторных поддонов и охлаждающие пластины обычно свариваются из нескольких профилей, но ультраширокие тонкостенные профили, полученные методом плоского прессования, позволяют выполнять цельную формовку с более высокой эффективностью и меньшими затратами.

Свяжитесь с нами прямо сейчас

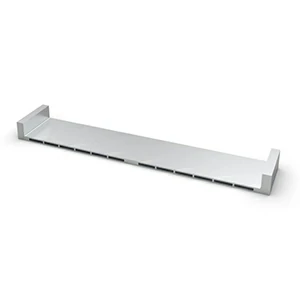

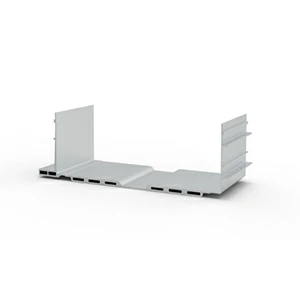

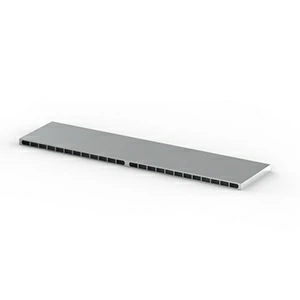

• Продукты: пластины с водяным охлаждением, базовые пластины, интегрированные модули
• Сплавы: 6061 (ближайший аналог в РФ: АД33, АВ), 6063 (ближайший аналог в РФ: АД31)

Формовка методом плоского прессования уменьшает количество сварных швов трением, снижает вес и улучшает прочность и точность размеров.

Этот процесс также упрощает производство и снижает общие производственные затраты.

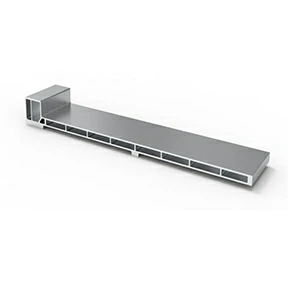

У нас есть несколько стандартных матриц для профилей аккумуляторных поддонов, охватывающих распространенные базовые пластины, пластины с водяным охлаждением и секции с ребрами.

Клиенты могут размещать заказы напрямую, не неся высоких затрат на разработку широких тонкостенных матриц, что значительно сокращает время доставки.

Мгновенный Запрос Цены

Демонстрация размеров пресс-формы аккумуляторного поддона.

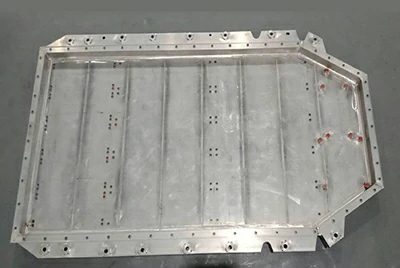

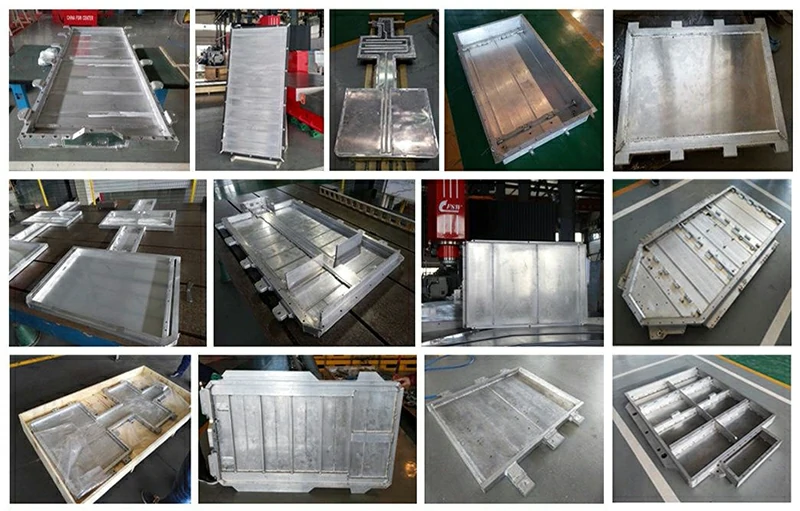

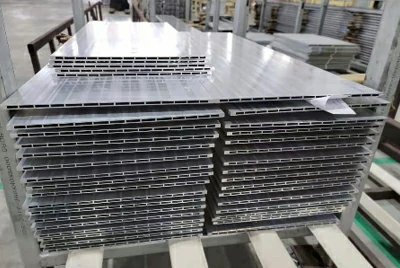

Ниже представлены готовые базовые пластины аккумуляторных поддонов, охлаждающие пластины и профили интегрированных модулей из наших существующих пресс-форм.

Микроканальные трубы для охлаждения автомобильных аккумуляторов

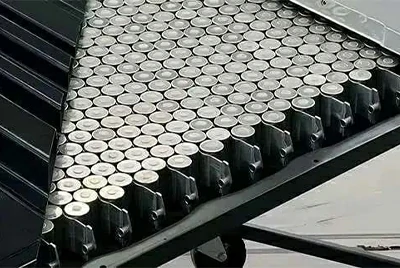

Змеевидные охлаждающие трубки для аккумуляторов Tesla 4680

Аккумулятор 4680 обладает высокой плотностью энергии и выделяет значительное количество тепла. Он требует эффективного и равномерного охлаждения для предотвращения перегрева отдельных элементов.

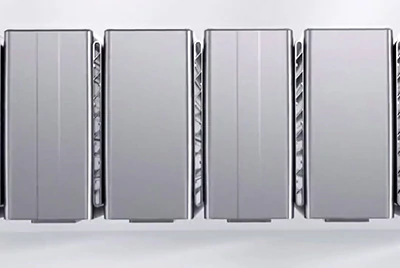

Охлаждающие трубки с угловыми отверстиями для аккумуляторов CATL Kirin

Аккумулятор Kirin отличается компактной компоновкой и высоким использованием энергии. Ему необходимы охлаждающие каналы, которые плотно прилегают к элементам, чтобы максимизировать эффективность использования пространства.

Наши теплообменные микроканальные трубы для аккумуляторов спроектированы с ультратонкой стенкой. Чем тоньше стенка, тем выше эффективность теплопередачи, а также снижаются затраты на материал и обработку.

Если вам нужны специальные конструкции, мы можем быстро адаптировать их на основе существующих матриц для удовлетворения уникальных требований различных проектов.

Демонстрация экструзионной матрицы для теплообменных микроканалов.

Если вы ищете поставщика широких тонкостенных микроканальных труб и сложных профилей, проверенная технология Chalco и успешные проекты делают нас партнером, которому вы можете доверять.

Мгновенный Запрос Цены

Широкие тонкостенные микроканальные трубы для теплообменных систем

Наши широкие тонкостенные профили успешно используются в таких проектах, как охлаждение базовых станций 5G и терморегулирование систем накопления энергии, помогая клиентам добиться значительного повышения энергоэффективности и надежности.

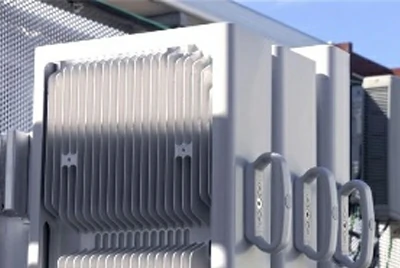

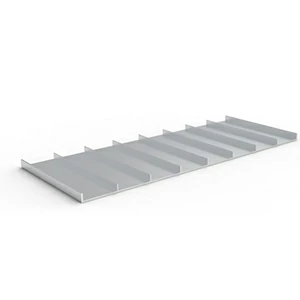

Горячая замена базовой станции 5G

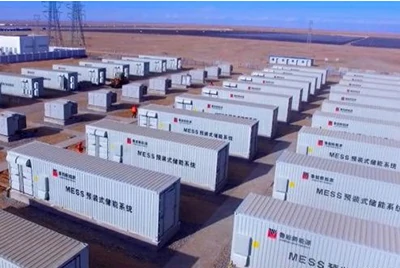

Сборная система накопления энергии

Демонстрация пресс-формы для теплообменных систем.

У нас есть несколько готовых матриц для теплообменной промышленности. Эти широкие тонкостенные микроканальные трубные пресс-формы могут быть немедленно запущены в производство, устраняя высокие затраты на разработку новых матриц.

Мгновенный Запрос Цены

Микроканальные трубы для рефрижераторов

Наша компания участвовала в проектировании и производстве рефрижераторов CRRC, успешно разработав охлаждающие профили для систем хладагента с накоплением энергии.

Пресс-форма для охлаждающего профиля рефрижератора из сплава 6005 T5 (ближайший аналог в РФ: АД35)

Ширина:450 мм

Высота:70 мм

Толщина стенки:1.5 мм

По сравнению с традиционными решениями охлаждения на основе вентиляторов, этот профиль использует хладагент с накоплением энергии для завершения хранения холода за короткое время и обеспечения длительного стабильного охлаждения. Общее потребление энергии снижается более чем на 60%.

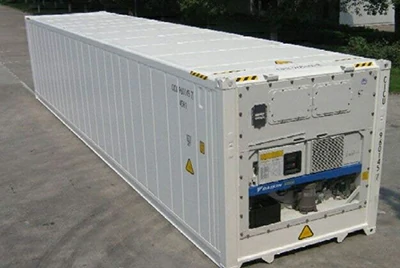

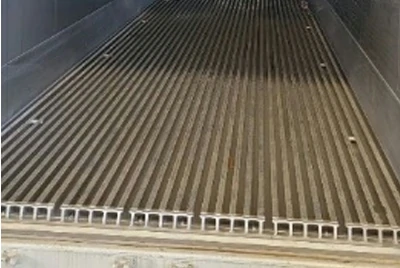

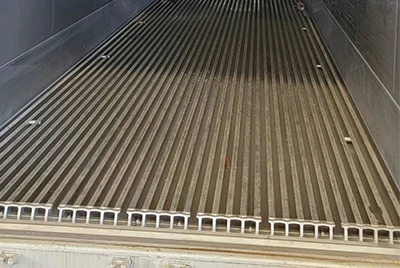

Демонстрация готового рефрижератора CRRC

Благодаря постоянным инновациям в области пресс-форм мы помогли многим клиентам решить проблемы, которые "другие не могут сделать", и предоставили более легкие, прочные и эффективные решения из алюминиевых профилей.

Мгновенный Запрос Цены

Алюминиевый микроканальный сверхширокий плоский профиль: легче, дешевле, надежнее

Следующие два примера показывают, как сверхширокий плоский профиль (экструзия) позволяет добиться снижения веса, экономии средств и повышения производительности в реальных продуктах.

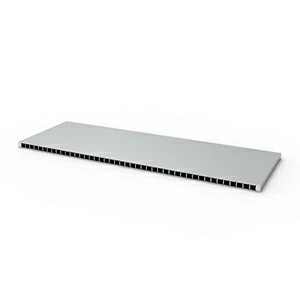

Пример 1: микроканальный профиль водоохлаждаемой плиты аккумуляторного отсека

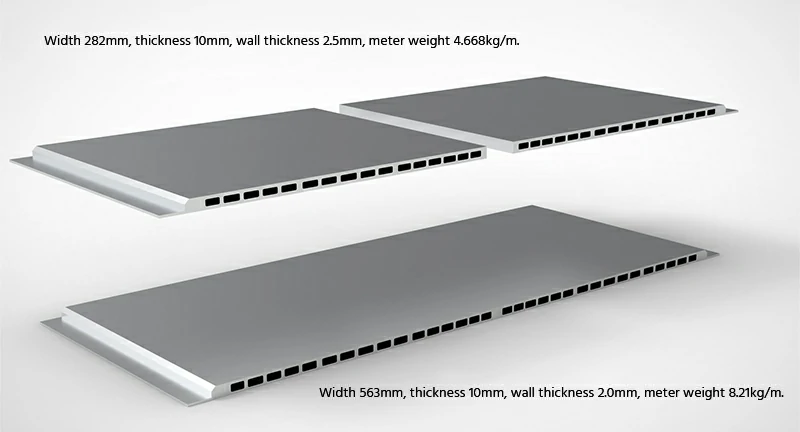

Исходная конструкция: две детали, сваренные трением, 282 × 10 × 2, 5 мм каждая, с удельным весом 9, 336 кг/м (4, 668 × 2).

Новая конструкция: цельный сверхширокий плоский профиль (экструзия), 563 × 10 × 2, 0 мм, с удельным весом 8, 21 кг/м.

• Снижение веса на 1, 126 кг/м, около 12%.
• Удален средний сварочный шов, что обеспечивает более ровную поверхность и более надежную герметизацию.
• Меньше технологических процессов, выше эффективность и общая более низкая стоимость.

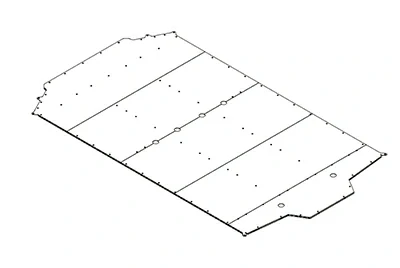

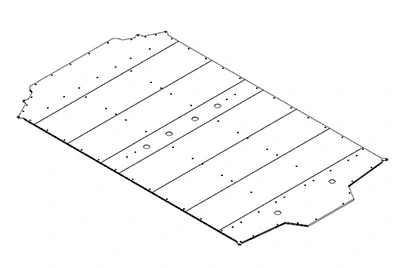

Пример 2: микроканальный профиль для защиты автомобильного днища

Вариант 1

Вариант 2

Вариант 1: 4 различных профиля, 8 сварных деталей

Вариант 2: 1 широкий плоский экструзионный профиль, 5 сварных деталей

• Вариант 2 сокращает количество профилей на 3, что дает более простую структуру и более высокую общую прочность.
• Вариант 2 экономит 3 комплекта матриц, сокращая единовременные затраты на оснастку на 80 000 юаней.
• Вариант 2 снижает вес на 1, 1 кг, экономя около 29, 7 юаней за штуку (при 27 юаней/кг).
• Вариант 2 сокращает длину сварного шва на 4, 155 м, экономя около 41, 55 юаней за штуку (при 10 юаней/м).
• Вариант 2 обеспечивает общую экономию около 71, 25 юаней за штуку.
• Меньшее количество сварных швов означает меньший риск утечки и переделок, а также лучший внешний вид и стабильность.

Выберите наши широкие тонкостенные профили. Отправьте нам свои чертежи или целевой план по весу/сварным швам, и мы сможем предоставить отзыв о технологичности и оценку снижения стоимости в течение 48 часов.

Мгновенное предложение

Доступные сплавы и возможности индивидуального изготовления

Применение в микроканальных теплообменниках (охлаждающие плиты аккумуляторов / ОВКВ / конденсаторы)

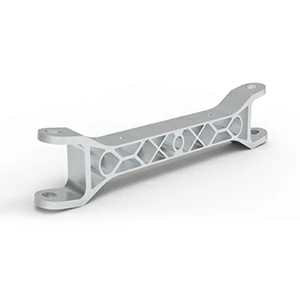

Применение для несущих конструкций (широкие тонкостенные плиты / профили / транспортные и электромеханические конструкции)

Мы также поддерживаем специальные сплавы и изготовление нестандартных поперечных сечений на заказ. Требования к производительности, сценарии применения и допуски размеров могут быть разработаны в соответствии с вашими чертежами.

Отправьте нам свои чертежи или параметры, и мы быстро предоставим наилучшее решение, сроки поставки и расценки.

Мгновенное предложение

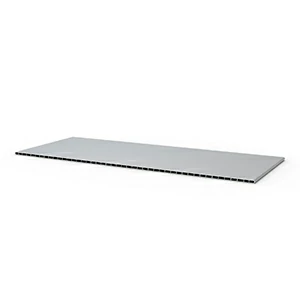

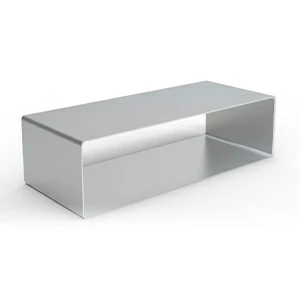

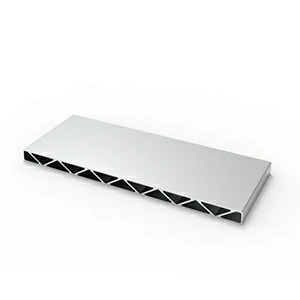

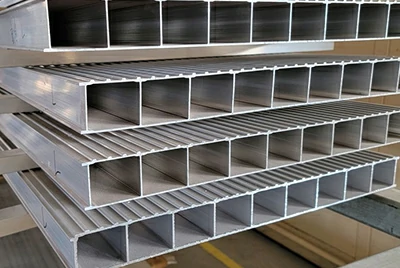

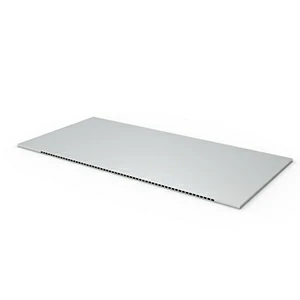

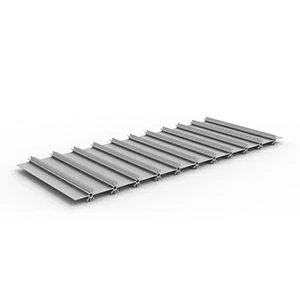

3003 Микроканальная трубка (АМц)

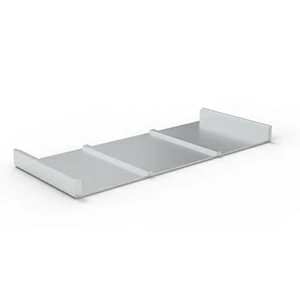

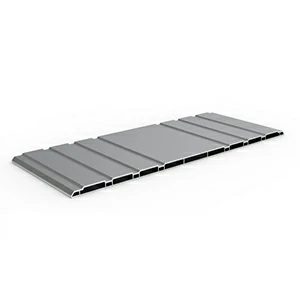

6063 Микроканальная трубка (АД31)

Специальные покрытия для алюминиевых микроканальных трубок

Микроканальные алюминиевые трубки подвержены коррозии в условиях соляного тумана, влажного тепла и агрессивных химических сред. Поверхностные покрытия значительно замедляют скорость коррозии, обеспечивая долгосрочную эффективность теплопередачи и срок службы.

Предварительно нанесенный флюс-покрытие (Pre-flux coating)

Наносится перед вакуумной или печной пайкой на ребра и трубки. Улучшает смачивание и заполнение, снижает ручное флюсование и доработки, а также обеспечивает стабильное качество.

Флюс-покрытие NOCOLOK Si (NOCOLOK Si flux coating)

Улучшает смачивание и прочность соединения во время пайки. Улучшает сцепление трубки с ребром, идеально подходит для систем пайки алюминий-алюминий.

Цинковая дуговая металлизация (богатое цинком покрытие) (Zinc arc spray)

Обеспечивает катодную защиту на внешней поверхности. Предлагает лучшую устойчивость к коррозии по краям среза, подходит для морских условий и условий сильного соляного тумана. Может сочетаться с герметизирующими покрытиями для повышения долговечности.

Электрофоретическое покрытие (E-coat)

Равномерный и плотный антикоррозионный слой. Идеально подходит для массового производства с постоянным внешним видом и защитой. Может также служить грунтовкой для последующего распыления или склеивания.

Ориентиры для выбора:

• Для пайки: выберите предварительно нанесенный флюс или NOCOLOK Si.
• Для сильной антикоррозионной защиты: выберите цинковую дуговую металлизацию (+ герметизирующее покрытие).
• Для внешнего вида и коррозионной стойкости: выберите E-coat.

Мы предоставляем полные отчеты о толщине покрытия, адгезии и стойкости к соляному туману. Для микроканальных трубок мы также предлагаем испытания на герметичность и давление для обеспечения прослеживаемости и стабильности производства.

Мгновенное предложение

Оборудование и производственные мощности Chalco

Мы являемся поставщиком легких решений, специализируемся на широких тонкостенных алюминиевых профилях со встроенной плоской экструзией и индивидуальным изготовлением.

Наша цель — предоставлять нашим клиентам высокопрочные и экономичные инновации.

• Стандартная экструзионная линия 1000 т × 1
• Специализированная линия плоской экструзии 1800 т × 1
• Специализированная линия плоской экструзии 2500 т × 1
• Линия плоской экструзии 3600 т × 1

Технические параметры экструдеров

Мы также оснащены полным набором оборудования для изготовления пресс-форм, включая обработку на станках с ЧПУ, электроэрозионную обработку (EDM) и проволочную резку.

Для обеспечения контроля качества мы используем спектрометры, металлографические микроскопы и машины для испытания на растяжение.

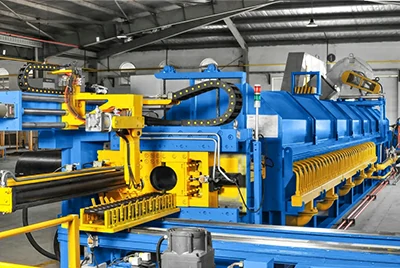

Пресс для плоской экструзии

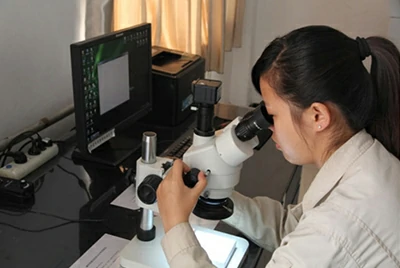

Металлографический микроскоп

Машина для испытания на растяжение

Оборудование для резки

Почему стоит выбрать Chalco

Технологическое лидерство

Мы первыми в Китае освоили полномасштабную плоскую экструзию для широких тонкостенных профилей. Это позволяет осуществлять серийное производство интегрированных многоканальных микроканальных трубок шириной до 550 мм, толщиной стенки 0, 3–3, 0 мм и высотой 1, 5–70 мм.

Комплексная инженерная поддержка

От структурного проектирования, металлургии и разработки сплавов, оснастки и процессов экструзии до поверхностных покрытий (предварительный флюс, NOCOLOK Si, цинк-богатое, E-coat) мы предоставляем анализ технологичности (DFM), планы снижения затрат, программы валидации и соответствие ритму производства.

Отправьте нам свои чертежи или целевые параметры, и получите обзор технологичности, предложение и расценки в течение 48 часов.

Мгновенное предложение

Допуски и стабильность

Жесткие допуски и стабильность партий обеспечивают надежное прилегание для охлаждающих плит аккумуляторов, лотков и панелей транспортных средств.

Обработка и сборка

Высокоскоростная прецизионная резка (≤6 м) с опциями для сплющивания концов, снятия фаски и отбортовки. Все разработано для упрощения пайки и герметизации.

Системы и соответствие стандартам

Сертифицировано по IATF 16949 и ISO 9001.

Каждый заказ сопровождается сертификатами EN 10204 3.1, отчетами о проверке размеров, а также отчетами о герметичности/давлении.

Гарантия качества

Встроенный визуальный контроль высокого разрешения в сочетании со спектрометром, металлографией и испытаниями на растяжение.

Микроканальные детали проверяются в соответствии с чертежами на герметичность, давление и скорость утечки, с полным архивированием записей.

Испытание на герметичность

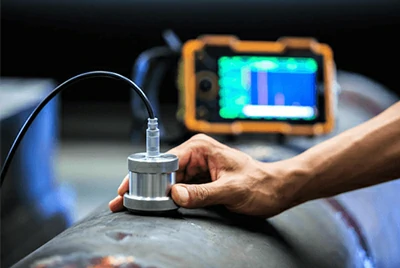

Неразрушающий контроль

Сопутствующие товары широких тонкостенных микроканальных трубок

Мы являемся поставщиком алюминиевых и титановых материалов, способным предоставить сопутствующие продукты и услуги для удобного комплексного выбора и валидации.

Автомобильные микроканалы

Алюминиевая микроканальная трубка

Алюминиевая коллекторная труба конденсатора

Автомобильная композитная фольга для пайки

Материал для пайки и сварки алюминия

Алюминиевые оребренные трубы

Мы также предлагаем новые продукты: микроканальные фальцованные трубки.

Микроканальные фальцованные трубки изготавливаются методом прецизионной прокатки алюминиевых трубных заготовок.

Один из типов — это фальцованная трубка из двух частей, где внешняя трубка и внутренние ребра формируются отдельно, а затем собираются в готовую трубку.

Мгновенное предложение

Часто задаваемые вопросы о широких тонкостенных микроканальных трубках

Вопрос: Что такое широкий тонкостенный экструзионный профиль?

Ответ: Алюминиевый профиль большой ширины и тонкой стенки, выходящий за пределы возможностей обычного круглого экструдирования. Например, ширина 500 мм при толщине стенки всего 2, 5 мм.

Вопрос: Можно ли сгибать микроканальные алюминиевые трубки?

Ответ: Да, но требуется надлежащая обработка. Радиус изгиба должен быть ≥ 3–5-кратной высоты сечения для сохранения прочности и герметичности.

Вопрос: Что такое коэффициент экструзии?

Ответ: Это индекс сложности экструзии, рассчитываемый как площадь поперечного сечения заготовки ÷ площадь поперечного сечения профиля. Типичный предел для стандартных прессов составляет 70–80; более высокие коэффициенты сложны для производства.

Вопрос: Какие материалы используются для микроканальных трубок?

Ответ: В основном полностью алюминиевые (3003+4343). Они легкие, теплопроводные и коррозионно-стойкие.

Вопрос: Какие сертификаты вы можете предоставить?

Ответ: Сертификаты на материал EN 10204 3.1, отчеты о проверке размеров и отчеты об испытаниях на герметичность/давление/утечку.

Вопрос: Каковы ваши возможности по размерам?

Ответ: Ширина до 550 мм, толщина стенки 0, 3–3, 0 мм, высота 1, 5–70 мм. Цельная экструзия, подходит для аккумуляторных отсеков, охлаждающих плит и теплообменников.
