Сварная алюминиевая труба

Сварные алюминиевые трубы изготавливаются путем вальцевания алюминиевых полос и сварки шва с использованием высокочастотной сварки (ВЧС), электросварки сопротивлением (ЭСС) или спиральной сварки. По сравнению с бесшовными трубами, сварные трубы обладают более высокой эффективностью материала, более широким диапазоном размеров и большей гибкостью конструкции — идеально подходят для транспортировки жидкостей среднего и низкого давления, а также для легких конструкций.

Chalco предлагает комплексные решения для сварных алюминиевых труб, включая выбор сплава, формование, термическую обработку, обработку поверхности и испытания. Мы предлагаем такие сплавы, как 3003 (АМц), 5052 (АМг2), 6061 (АД33), 5083 (АМг5) и формы, включая круглые, квадратные и нестандартные профили. Будь то коллекторные трубы, толстостенные конструкционные трубы или профили специальной формы, мы поставляем высококачественную продукцию с быстрым выполнением и индивидуальным обслуживанием для различных отраслей промышленности.

Типы, сплавы и Применение сварных алюминиевых труб

Для удовлетворения разнообразных потребностей в каркасах оборудования, коллекторах теплообменников, автомобильных конструкциях и архитектурных опорах, Chalco предлагает полный ассортимент сварных алюминиевых труб. Трубы могут быть классифицированы по методу сварки, толщине стенки и поперечному сечению, и доступны в нестандартных сплавах и размерах, чтобы соответствовать проектным требованиям по прочности, формуемости, коррозионной стойкости и методам соединения.

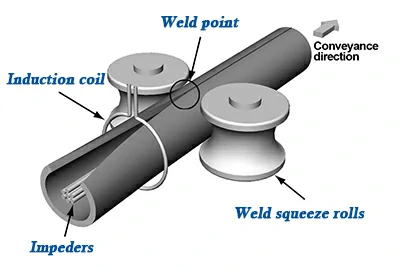

Высокочастотные сварные алюминиевые трубы (ВЧС)

Процесс: ток 100–400 кГц, непрерывная сварка шва

Сплавы: 3003 (АМц), 3105 (АМц с повышенной прочностью), композитный 4343/3003/4343 (4343-аналог АД1 с Si / АМц / 4343-аналог АД1 с Si)

Стандарты: ASTM B313, ASTM B547 (наиболее близкие стандарты РФ: ГОСТ 18475-82)

Свяжитесь с нами сейчас

Внешний диаметр (OD): φ8 мм – φ80 мм

Стенка (Wall): 0.3 мм – 3.0 мм

Длина: ≤6000 мм (доступна нарезка по размеру)

Применение: Автомобильные коллекторы охлаждающей жидкости, коллекторы конденсаторов, трубопроводы систем ОВКВ, тепловые системы новой энергетики

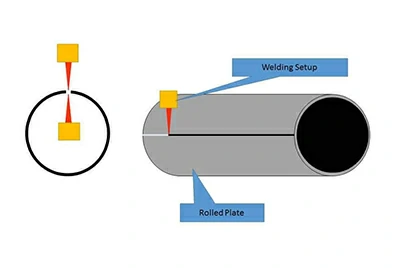

Алюминиевая труба, сваренная электросваркой сопротивлением (ЭСС)

Процесс: Использует электрическое сопротивление металла для сплавления кромок полосы без присадочной проволоки или защитного газа, идеален для непрерывного крупносерийного производства.

Сплавы: 3003 (АМц), 5052 (АМг2), 5083 (АМг5), 6061 (АД33)

Стандарт: ASTM B313 (наиболее близкий стандарт РФ: ГОСТ 18475-82)

Свяжитесь с нами сейчас

Внешний диаметр (OD): φ20 мм – φ150 мм

Толщина стенки (WT): 1.0 мм – 5 мм

Длина: ≤ 6000 мм (доступна нарезка по размеру)

Применение: Промышленные конструкционные трубы (каркасы, опоры), трубопроводы рельсового транспорта, каркасы автоматизированного оборудования, высокоточные конструкционные компоненты, требующие глубокой обработки или холодного волочения

Спирально-сварная алюминиевая труба

Процесс: Спиральное формование и сварка алюминиевой полосы под углом 25–45°

Сплавы: 3004 (АМц с повышенной прочностью), 5052 (АМг2), 5083 (АМг5), 6061 (АД33)

Стандарты: ASME B36.10M, индивидуальные спецификации (наиболее близкий стандарт РФ: ГОСТ 8696-74)

Свяжитесь с нами сейчас

Внешний диаметр (OD): φ200 мм – φ2000 мм+

Стенка (Wall): 1.0 мм – 6.0 мм

Длина: ≤18000 мм (нарезка в соответствии с потребностями транспортировки)

Применение: Крупные вентиляционные трубы, алюминиевые дымоходы, системы разделения воздуха, морские водопроводы, легкие выхлопные системы

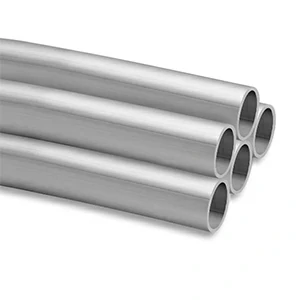

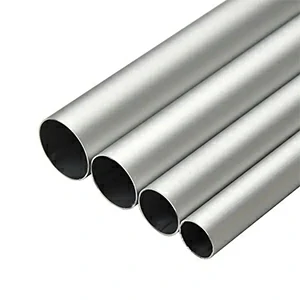

Сварные трубы по толщине стенки

Сварные трубы по поперечному сечению

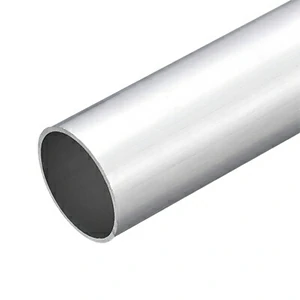

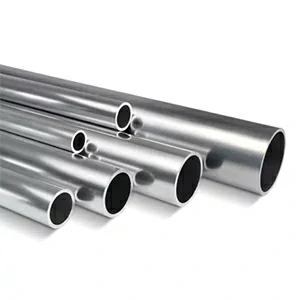

• Круглая сварная алюминиевая труба

  Сплавы: 3003 (АМц), 4343/3003/4343 (4343-аналог АД1 с Si / АМц / 4343-аналог АД1 с Si), 5052 (АМг2), 5083 (АМг5), 6061 (АД33)

  Внешний диаметр (OD): 20 мм - 300 мм

  Стенка (Wall): 1.5 мм - 6 мм

  Самая распространенная форма трубы, обеспечивающая сбалансированную структуру, простоту формования и соединения, широко используется для теплопередачи, в системах ОВКВ, легких опорах, перилах и т. д.

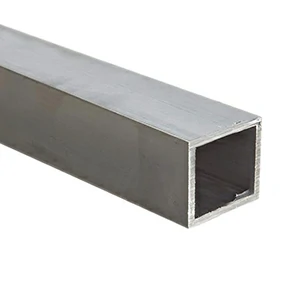

• Квадратная сварная алюминиевая труба

  Сплавы: 6061 (АД33), 6063 (АД31)

  Размер: 25 мм - 200 мм

  Стенка (Wall): 2 мм - 6 мм

  Равные стороны для простой сварки, модульной сборки и отличной жесткости на кручение, идеальны для симметричных несущих конструкций в стойках для хранения энергии, ограждениях оборудования, осветительных фермах, выставочных конструкциях, оконных рамах и стеллажах.

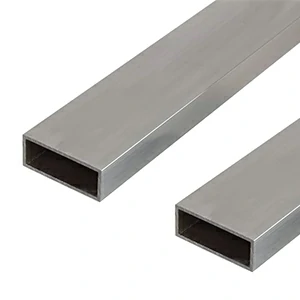

• Прямоугольная сварная алюминиевая труба

  Сплавы: 6061 (АД33), 6063 (АД31)

  Размер: 25 мм - 200 мм

  Прямоугольная форма усиливает направленную прочность, идеальна для ограниченного пространства или конструкций с направленной нагрузкой, таких как охлаждение батарей электромобилей, каркасы инверторов PV, соединения ОВКВ, системы навесных стен и т. д.

• Сварная алюминиевая труба нестандартной/специальной формы

  Сплавы: 3003 (АМц), 3105 (АМц с повышенной прочностью), 5052 (АМг2), 6063 (АД31)

  Включает D-образные, овальные, плоские трубы и другие, обычно разрабатываются по индивидуальному заказу со специальной оснасткой. Используются в лотках для батарей электромобилей, плоских трубчатых системах кондиционирования воздуха, соединителях воздуховодов, раздвижных каркасных конструкциях и т. д.

Независимо от того, нужны ли вам тонкостенные трубы для теплопередачи, толстостенные конструкционные трубы или нестандартные сложные профили для ограниченного пространства, Chalco поставляет точные, индивидуальные решения для сварных алюминиевых труб.

Руководство по выбору сплава для сварных алюминиевых труб

Различные применения сварных алюминиевых труб требуют разного уровня прочности, коррозионной стойкости и технологичности. Chalco предлагает полный спектр сплавов серий 1xxx (технический алюминий), 3xxx (Al-Mn), 5xxx (Al-Mg), до 6xxx (Al-Mg-Si), охватывающих как общепромышленные материалы, так и конструкции аэрокосмического класса. Вся продукция может быть поставлена в соответствии со стандартами ASTM B313 и B547.

Другие доступные сплавы

Сварная алюминиевая труба 3004 (АМц с повышенной прочностью)

На основе 3003 (АМц) с повышенной прочностью. Подходит для сосудов под давлением, трубопроводных систем и легких конструкционных нагрузок.

Сварная алюминиевая труба 5050 (АМг1.5 - аналог)

Сбалансирован между 3003 (АМц) и 5052 (АМг2). Обеспечивает умеренную прочность и коррозионную стойкость, идеален для легких каркасов, торговых витрин и наружных конструкций.

Сварная алюминиевая труба 5086 (АМг3 - аналог)

Похож на 5083 (АМг5), но с лучшей стойкостью к коррозионному растрескиванию под напряжением. Рекомендуется для судовых каркасов, портовых компонентов и прибрежных сооружений.

Сварная алюминиевая труба 5154 (АМг3.5 - аналог)

Подходит для резервуаров, морских каркасов и сред, требующих высокой структурной стабильности и сохранения прочности после сварки.

Сварная алюминиевая труба 5454 (АМг4 - аналог)

Предназначен для нефтехимических систем и систем транспортировки жидкостей, где критически важна высокая термостойкость.

Таблица сравнения дополнительных сплавов и их характеристик

Независимо от ваших приоритетов — экономической эффективности, прочности конструкции или коррозионной стойкости — Chalco поставляет высокопроизводительные решения для сварных алюминиевых труб, соответствующие международным стандартам. Поделитесь с нами деталями вашего проекта, и мы поможем подобрать наилучший сплав и процесс сварки для ваших нужд.

Сварные алюминиевые трубы изготавливаются путем вальцевания алюминиевых полос и сварки шва с использованием высокочастотной сварки (ВЧС), электросварки сопротивлением (ЭСС) или спиральной сварки. По сравнению с бесшовными трубами, сварные трубы обладают более высокой эффективностью материала, более широким диапазоном размеров и большей гибкостью конструкции — идеально подходят для транспортировки жидкостей среднего и низкого давления, а также для легких конструкций.

Chalco предлагает комплексные решения для сварных алюминиевых труб, включая выбор сплава, формование, термическую обработку, обработку поверхности и испытания. Мы предлагаем такие сплавы, как 3003 (АМц), 5052 (АМг2), 6061 (АД33), 5083 (АМг5) и формы, включая круглые, квадратные и нестандартные профили. Будь то коллекторные трубы, толстостенные конструкционные трубы или профили специальной формы, мы поставляем высококачественную продукцию с быстрым выполнением и индивидуальным обслуживанием для различных отраслей промышленности.

Типы, сплавы и Области применения сварных алюминиевых труб

Для удовлетворения разнообразных потребностей в каркасах оборудования, коллекторах теплообменников, автомобильных конструкциях и архитектурных опорах, Chalco предлагает полный ассортимент сварных алюминиевых труб. Трубы могут быть классифицированы по методу сварки, толщине стенки и поперечному сечению, и доступны в нестандартных сплавах и размерах, чтобы соответствовать проектным требованиям по прочности, формуемости, коррозионной стойкости и методам соединения.

Высокочастотные сварные алюминиевые трубы (ВЧС)

Процесс: ток 100–400 кГц, непрерывная сварка шва

Сплавы: 3003 (АМц), 3105 (АМц с повышенной прочностью), композитный 4343/3003/4343 (4343-аналог АД1 с Si / АМц / 4343-аналог АД1 с Si)

Стандарты: ASTM B313, ASTM B547 (наиболее близкие стандарты РФ: ГОСТ 18475-82)

Свяжитесь с нами сейчас

Внешний диаметр (OD): φ8 мм – φ80 мм

Стенка (Wall): 0.3 мм – 3.0 мм

Длина: ≤6000 мм (доступна нарезка по размеру)

Применение: Автомобильные коллекторы охлаждающей жидкости, коллекторы конденсаторов, трубопроводы систем ОВКВ, тепловые системы новой энергетики

Алюминиевая труба, сваренная электросваркой сопротивлением (ЭСС)

Процесс: Использует электрическое сопротивление металла для сплавления кромок полосы без присадочной проволоки или защитного газа, идеален для непрерывного крупносерийного производства.

Сплавы: 3003 (АМц), 5052 (АМг2), 5083 (АМг5), 6061 (АД33)

Стандарт: ASTM B313 (наиболее близкий стандарт РФ: ГОСТ 18475-82)

Свяжитесь с нами сейчас

Внешний диаметр (OD): φ20 мм – φ150 мм

Толщина стенки (WT): 1.0 мм – 5 мм

Длина: ≤6000 мм (нарезка по размеру)

Применение: Промышленные конструкционные трубы (каркасы, опоры), трубопроводы рельсового транспорта, каркасы автоматизированного оборудования, высокоточные конструкционные компоненты, требующие глубокой обработки или холодного волочения

Спирально-сварная алюминиевая труба

Процесс: Спиральное формование и сварка алюминиевой полосы под углом 25–45°

Сплавы: 3004 (АМц с повышенной прочностью), 5052 (АМг2), 5083 (АМг5), 6061 (АД33)

Стандарты: ASME B36.10M, индивидуальные спецификации (наиболее близкий стандарт РФ: ГОСТ 8696-74)

Свяжитесь с нами сейчас

Внешний диаметр (OD): φ200 мм – φ2000 мм+

Стенка (Wall): 1.0 мм – 6.0 мм

Длина: ≤18000 мм (нарезка в соответствии с потребностями транспортировки)

Применение: Крупные вентиляционные трубы, алюминиевые дымоходы, системы разделения воздуха, морские водопроводы, легкие выхлопные системы

Сварные трубы по толщине стенки

Сварные трубы по поперечному сечению

• Круглая сварная алюминиевая труба

  Сплавы: 3003 (АМц), 4343/3003/4343 (4343-аналог АД1 с Si / АМц / 4343-аналог АД1 с Si), 5052 (АМг2), 5083 (АМг5), 6061 (АД33)

  Внешний диаметр (OD): 20 мм - 300 мм

  Стенка (Wall): 1.5 мм - 6 мм

  Самая распространенная форма трубы, обеспечивающая сбалансированную структуру, простоту формования и соединения, широко используется для теплопередачи, в системах ОВКВ, легких опорах, перилах и т. д.

• Квадратная сварная алюминиевая труба

  Сплавы: 6061 (АД33), 6063 (АД31)

  Размер: 25 мм - 200 мм

  Стенка (Wall): 2 мм - 6 мм

  Равные стороны для простой сварки, модульной сборки и отличной жесткости на кручение, идеальны для симметричных несущих конструкций в стойках для хранения энергии, ограждениях оборудования, осветительных фермах, выставочных конструкциях, оконных рамах и стеллажах.

• Прямоугольная сварная алюминиевая труба

  Сплавы: 6061 (АД33), 6063 (АД31)

  Размер: 25 мм - 200 мм

  Прямоугольная форма усиливает направленную прочность, идеальна для ограниченного пространства или конструкций с направленной нагрузкой, таких как охлаждение батарей электромобилей, каркасы инверторов PV, соединения ОВКВ, системы навесных стен и т. д.

• Сварная алюминиевая труба нестандартной/специальной формы

  Сплавы: 3003 (АМц), 3105 (АМц с повышенной прочностью), 5052 (АМг2), 6063 (АД31)

  Включает D-образные, овальные, плоские трубы и другие, обычно разрабатываются по индивидуальному заказу со специальной оснасткой. Используются в лотках для батарей электромобилей, плоских трубчатых системах кондиционирования воздуха, соединителях воздуховодов, раздвижных каркасных конструкциях и т. д.

Независимо от того, нужны ли вам тонкостенные трубы для теплопередачи, толстостенные конструкционные трубы или нестандартные сложные профили для ограниченного пространства, Chalco поставляет точные, индивидуальные решения для сварных алюминиевых труб.

Руководство по выбору сплава для сварных алюминиевых труб

Различные применения сварных алюминиевых труб требуют разного уровня прочности, коррозионной стойкости и технологичности. Chalco предлагает полный спектр сплавов серий 1xxx (технический алюминий), 3xxx (Al-Mn), 5xxx (Al-Mg), до 6xxx (Al-Mg-Si), охватывающих как общепромышленные материалы, так и конструкции аэрокосмического класса. Вся продукция может быть поставлена в соответствии со стандартами ASTM B313 и B547.

Другие доступные сплавы

Сварная алюминиевая труба 3004 (АМц с повышенной прочностью)

На основе 3003 (АМц) с повышенной прочностью. Подходит для сосудов под давлением, трубопроводных систем и легких конструкционных нагрузок.

Сварная алюминиевая труба 5050 (АМг1.5 - аналог)

Сбалансирован между 3003 (АМц) и 5052 (АМг2). Обеспечивает умеренную прочность и коррозионную стойкость, идеален для легких каркасов, торговых витрин и наружных конструкций.

Сварная алюминиевая труба 5086 (АМг3 - аналог)

Похож на 5083 (АМг5), но с лучшей стойкостью к коррозионному растрескиванию под напряжением. Рекомендуется для судовых каркасов, портовых компонентов и прибрежных сооружений.

Сварная алюминиевая труба 5154 (АМг3.5 - аналог)

Подходит для резервуаров, морских каркасов и сред, требующих высокой структурной стабильности и сохранения прочности после сварки.

Сварная алюминиевая труба 5454 (АМг4 - аналог)

Предназначен для нефтехимических систем и систем транспортировки жидкостей, где критически важна высокая термостойкость.

Таблица сравнения дополнительных сплавов и их характеристик

Независимо от ваших приоритетов — экономической эффективности, прочности конструкции или коррозионной стойкости — Chalco поставляет высокопроизводительные решения для сварных алюминиевых труб, соответствующие международным стандартам. Поделитесь с нами деталями вашего проекта, и мы поможем подобрать наилучший сплав и процесс сварки для ваших нужд.

Типичные области применения сварных алюминиевых труб

Благодаря сбалансированным характеристикам прочности, коррозионной стойкости и легкости, сварные алюминиевые трубы идеально подходят для строительства, тепловых систем, промышленных сборок и транспортного производства. Chalco предлагает мультисплавные, мультиспецификационные решения — от стандартных конструкционных труб до специализированных коллекторных труб.

Автомобильная промышленность и Транспортные средства на новых источниках энергии

Сварные алюминиевые трубы помогают снизить общий вес транспортного средства, одновременно улучшая охлаждение и структурную прочность. Широко используются в трубах охлаждения аккумуляторных батарей, теплообменниках и опорах шасси.

Рекомендуемые продукты:

• Сварная труба 3003 (АМц) ВЧС: Отличная формуемость и пригодность для пайки, идеальна для теплообменников
• Композитная труба 4343/3003/4343 (4343-аналог АД1 с Si / АМц / 4343-аналог АД1 с Si): Плакированная композитная труба для коллекторов охлаждения батарей
• Сварная труба 6061 (АД33) ЭСС: Высокая жесткость на изгиб, подходит для каркасов и подрамников электромобилей
• Сварная труба 5052 (АМг2): Средняя прочность, используется в конструкциях транспортных средств и опорных трубах

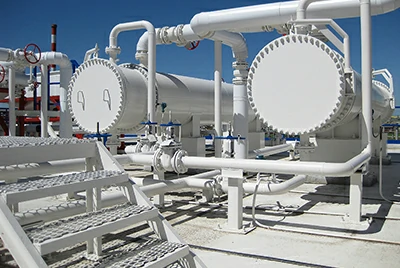

Системы ОВКВ и Теплообменные системы

Алюминиевые сварные трубы обладают хорошей формуемостью и совместимостью с пайкой, идеально подходят для конденсаторов, испарителей и коллекторов теплообмена в системах кондиционирования, охлаждения и управления энергией.

Рекомендуемые продукты:

• Сварная труба 3003 (АМц) ВЧС: Широко используется в коллекторах конденсаторов и коллекторных системах
• Тонкостенная труба 3102: Отличная теплопроводность, используется в модулях рассеивания тепла
• Плакированная композитная труба 4343: Превосходная пайка с плакирующими слоями, идеально подходит для каналов потока хладагента

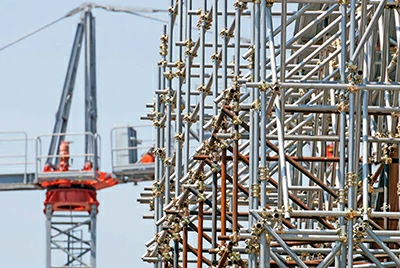

Строительные конструкции и Промышленные каркасы

Сварные алюминиевые трубы обеспечивают высокую прочность, устойчивость к атмосферным воздействиям и простоту изготовления, что делает их идеальными для навесных стен, перил и строительных лесов.

Рекомендуемые продукты:

• Сварная труба 6061 (АД33) ЭСС: Высокая прочность, используется в промышленных платформах и лестницах
• Конструкционная труба 5083 (АМг5): Отличная стойкость к соляному туману для наружных и прибрежных опор
• Анодированная сварная труба 5052 (АМг2): Коррозионностойкая и эстетичная, идеальна для декоративных конструкций

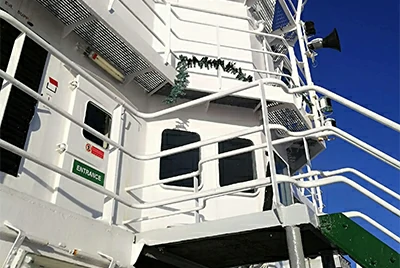

Судостроение и Офшорное оборудование

Алюминиевые сварные трубы обладают высокой устойчивостью к соляному туману и обеспечивают прочную структурную стабильность, широко используются в судовых каркасах, проходах и опорных элементах в условиях высокой влажности и коррозионной среды.

Рекомендуемые продукты:

• Сварная труба 5083 (АМг5) ЭСС: Высокая прочность для основных конструкционных частей
• Сварная труба 5454 (АМг4 - аналог) H32: Термо- и коррозионностойкая, идеальна для офшорного транспорта жидкостей
• Труба морского класса 5052 (АМг2): Легкая и долговечная, используется во внутренних морских компонентах

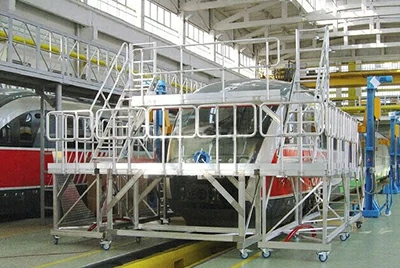

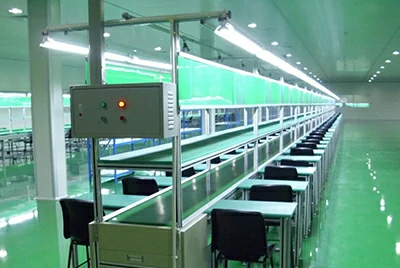

Промышленное оборудование и Каркасы автоматизации

Используемые в автоматизированных линиях и конвейерных платформах, алюминиевые сварные трубы поддерживают высокую прочность и точность сборки, идеально подходят для каркасов и несущих частей.

Рекомендуемые продукты:

• Сварная труба 6061 (АД33) ЭСС: Отличная технологичность для конструкций машинных рам
• Спирально-сварная конструкционная труба 5083 (АМг5): Высокая несущая способность для каркасов автоматизации тяжелого режима
• Сварная сборочная труба 5052 (АМг2): Хорошая пластичность для многоточечных соединений

Мебель и Легкие наружные конструкции

Легкие, эстетичные и экономичные, алюминиевые сварные трубы идеальны для уличной мебели, торговых стеллажей и портативного оборудования.

Рекомендуемые продукты:

• Круглая сварная труба 3003 (АМц): Легкая и экономичная для мебели и выставочных стендов
• Декоративная сварная труба 6063 (АД31): Готова к поверхностному анодированию, отлично подходит для декоративных колонн
• Каркасная труба 5052 (АМг2): Гибкая и долговечная для мобильных каркасов и несущих частей

Процесс производства и Обеспечение качества сварных алюминиевых труб Chalco

Производственный процесс играет критически важную роль в характеристиках сварных алюминиевых труб. Chalco применяет передовую, интегрированную производственную систему, строго контролируя каждый этап от подготовки сырья до окончательной поставки, чтобы обеспечить стабильные механические свойства, отличное качество сварного шва и точную размерную точность.

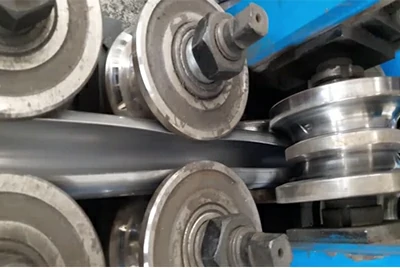

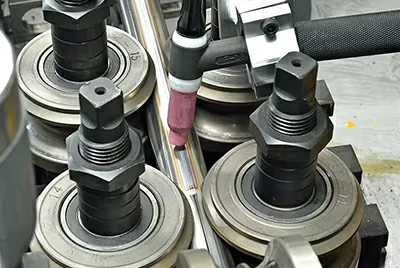

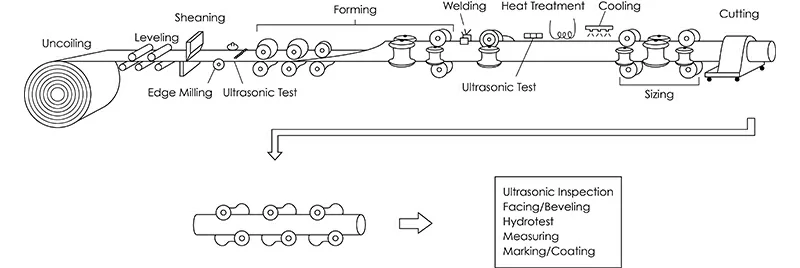

Обзор производства: от алюминиевой полосы до готовой сварной трубы

Подготовка и Очистка материала: Предварительное вальцевание и формование алюминиевой полосы; обеспечивает отсутствие масла и оксидов в зоне сварки.

Выполнение сварки:

• ВЧС: Используется для плакированных полос, таких как 4343/3003/4343, ВЧС обеспечивает непрерывную, высокоскоростную сварку с чистыми, прочными швами. Широко применяется в трубах теплообменников и тонкостенных прецизионных трубах.
• ЭСС: ЭСС подходит для стандартных сварных алюминиевых труб для транспорта жидкостей и конструкционных применений, предлагая стабильную, эффективную сварку шва с отличной механической прочностью и коррозионной стойкостью.
• Спиральная сварка: Идеальна для труб большого диаметра или с толстой стенкой, спиральная сварка формирует прочные, надежные швы с высокой утилизацией материала и гибкостью конструкции, обычно используется в системах ОВКВ, морских и конструкционных системах.

Охлаждение и Термическая обработка: Воздушное или естественное охлаждение после сварки; термообработка T6 для сплавов, таких как 6061 (АД33)

Формование и Резка: Точное калибрование + резка лазером/летучей пилой + снятие фаски

Обработка поверхности: Варианты включают анодирование, электрофорезное покрытие или механическую полировку; сварные зоны полируются/травятся по мере необходимости

Контроль формования при высокочастотной сварке: Обеспечение оптимальной геометрии шва

В производстве высокочастотных сварных алюминиевых труб геометрия сварного шва критична для общего качества сварки. Chalco обеспечивает точное формирование шва путем контроля параметров формования и конструкции оснастки, достигая идеальных стыковых соединений типа «I» или небольшого «V» в зоне сварки:

• Соединения «I» обеспечивают одновременный контакт внутренней и внешней стенок, способствуя равномерному нагреву и плотным, бездефектным швам.
• Небольшие соединения «V» помогают выводить шлак и облегчают правильное заполнение шва.
• Крайне важно избегать больших или перевернутых соединений «V», поскольку они могут вызвать неравномерный нагрев или захват шлака, что приводит к пористости, неплавлению и включениям.

Благодаря строгому контролю формования, Chalco устраняет дефекты сварки на источнике и закладывает прочную основу для последующей инспекции и надежности шва.

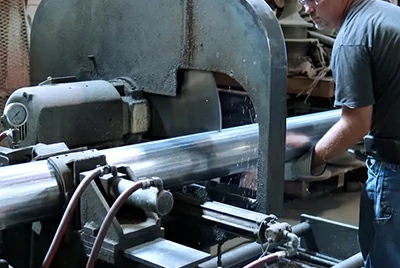

Обеспечение качества сварного шва: Пять основных механизмов контроля Chalco

Для обеспечения надежности и постоянства каждой сварной алюминиевой трубы, Chalco реализует комплексные меры контроля качества на протяжении всего процесса:

1.Мониторинг целостности сварного шва: Автоматизированное изображение для обнаружения пористости/включений/неплавления

2.Размерная точность: Лазерные измерения с точностью до ±0.1 мм

3.Контроль качества поверхности: Оптический + ручной контроль

4.Неразрушающий контроль: Рентген / Ультразвуковой контроль для критических применений

5.Микроструктурный анализ: Доступны дополнительные металлографические отчеты

Возможности дополнительной механической обработки и Обработки поверхности

Для обеспечения готовой к использованию поставки, Chalco предлагает полный комплекс услуг по обработке сварных алюминиевых труб:

• Индивидуальное калибрование и обработка концов: Высокоточная (±0.2 мм) резка лазером/летучей пилой, снятие фаски, расширение/сужение концов
• Интегрированные сборки: Предварительно приваренные фланцы, соединители для модульных систем
• Обработка поверхности: Анодирование, электрофорез, шлифованная отделка для повышения коррозионной стойкости и внешнего вида
• Удаление внутреннего сварного грата: Для тонкостенных труб ВЧС, обеспечение гладкого прохода жидкости с гратом ≤0.1 мм

Доступные сертификаты и Документация

• Соответствие стандартам ASTM B313 / B547
• Сертификат испытаний материала (MTC) + Отчет о механических свойствах
• Сертификаты качества ISO 9001 / ISO 14001
• Декларации о соответствии RoHS / REACH
• Дополнительно: Отчет об инспекции сварного шва, запись о внешнем виде поверхности, отчет о толщине анодирования

Интегрированная сварочная система Chalco и строгие процессы контроля качества обеспечивают, что каждая труба обладает превосходной прочностью, стабильностью сварного шва и постоянным внешним видом. Отправьте нам ваши чертежи или спецификации – мы порекомендуем наилучшую комбинацию процесса и сплава.

Сварные против бесшовных алюминиевых труб: что выбрать?

У каждого варианта есть свои сильные стороны. Понимание различий в структурном поведении, производственных характеристиках и применимости помогает сделать правильный выбор и снизить затраты.

Для массового производства, легких конструкций и тепловых систем сварные алюминиевые трубы предлагают большую экономическую эффективность и возможности индивидуальной настройки.

Для применений с высоким давлением, высокой точностью или критической нагрузкой бесшовные алюминиевые трубы остаются предпочтительным решением.

Вас интересуют характеристики бесшовных труб? Посетите нашу [страницу бесшовных алюминиевых труб Chalco] для получения технических подробностей и руководства по выбору.

Подходят ли вам сварные алюминиевые трубы?

По сравнению с бесшовными или холоднотянутыми трубами, сварные алюминиевые трубы предлагают следующие ключевые преимущества, особенно для крупноразмерных, не высокоточных применений:

• Экономичность: Упрощенное производство и высокий выход материала снижают затраты — до 50% меньше, чем у бесшовных труб
• Поддержка больших диаметров и нестандартных форм: Трубы до φ2000 мм и более для таких конструкций, как вентиляция или коллекторы
• Более быстрая поставка и лучшая доступность: Эффективные методы сварки обеспечивают сроки выполнения до 3–5 дней
• Идеально подходят для некритических применений: Отлично подходят для таких изделий, как выставочные стенды, строительные леса, конструкционные соединители
• Гибкая индивидуальная настройка: Сплав, форма, обработка поверхности — все адаптируется под ваши нужды

Не уверены, подходит ли сварная алюминиевая труба для вашего проекта? Свяжитесь с Chalco для бесплатной оценки и рекомендаций экспертов.

Часто задаваемые вопросы

Какие типы алюминиевых рулонов используются для сварных труб? Как оценивается свариваемость?

Сварные алюминиевые трубы в основном изготавливаются из односплавных полос и плакированных композитных полос (например, 4343/3003/4343). Односплавные типы подходят для конструкционных применений, в то время как плакированные типы используются для паяных теплообменников. Исходный материал должен соответствовать следующим критериям:

• Чистые, без грата, кромки для предотвращения неравномерных сварных швов;
• Поверхность без масла и оксидов, чтобы избежать пористости;
• Хорошая совместимость сплавов: 3003 (АМц)/3102 для ВЧС, 5083 (АМг5) для MIG, и 6061 (АД33) для TIG (с последующей термообработкой).

Все полосы, используемые Chalco, проходят правку, обезжиривание и очистку для обеспечения стабильного качества сварного шва.

Как обрабатываются сварные швы после сварки? Повлияют ли они на характеристики продукта?

Правильная обработка сварного шва имеет важное значение для безопасности трубы. Для труб ВЧС Chalco использует внутренние лезвия для удаления грата (остаточный грат ≤0.1 мм) и встроенный вихретоковый контроль. Для труб, сваренных TIG/MIG, сварные швы могут быть отшлифованы, протравлены, отполированы или пассивированы в соответствии с потребностями заказчика, повышая коррозионную стойкость и внешний вид.

Для всех отгружаемых продуктов доступны дополнительные металлографические образцы и отчеты о неразрушающем контроле.

Какова пропускная способность сварных алюминиевых труб по давлению? Могут ли они использоваться для систем жидкостей среднего давления?

Пропускная способность по давлению зависит от качества сварного шва, прочности сплава и толщины стенки:

• Трубы ВЧС, изготовленные из сплава 3003 (АМц), могут выдерживать системы низкого давления (0.8–1.5 МПа);
• Трубы 6061 (АД33)-Т6, сваренные TIG, с толщиной стенки ≥3 мм, могут обрабатывать 8–12 МПа, подходят для несущих и среднемагистральных трубопроводов.

Испытания на разрыв и давление могут проводиться в соответствии со стандартами ASTM B313/B547 и ASME B31.3.

Как Chalco предотвращает пористость, включения и другие распространенные дефекты сварного шва?

Chalco использует экранирование 99.99% чистым аргоном, предварительную очистку ацетоном и визуализацию сварного шва в реальном времени, чтобы снизить риск водородной пористости и включений. Для тонкостенной TIG-сварки используется импульсная или лазерная сварка с контролируемым подводом тепла, снятыми фасками и направлением воздушного потока для предотвращения прожога и деформации.

Можно ли сваривать анодированные алюминиевые трубы? Как обрабатывается поверхность после сварки?

Анодированные слои не проводят электричество и должны быть удалены (шлифованием или химическим травлением) перед сваркой. После сварки рекомендуется микродуговое оксидирование или герметизация поверхности, чтобы избежать коррозии.

Chalco может сваривать предварительно анодированные трубы и применять локальный ремонт оксидного слоя с контролем толщины в пределах ±2 мкм для удовлетворения декоративных и коррозионностойких потребностей.

Как я могу определить, соответствуют ли сварные алюминиевые трубы требованиям по прочности или коррозионной стойкости?

Chalco предлагает следующие услуги на основе параметров вашего проекта:

• Консультации по выбору материала: оптимальный сплав + тип сварки + обработка поверхности
• Оценка микроструктуры сварного шва: проверка трещин/включений с помощью металлографии
• Отчеты о соответствии ASTM/ISO/GB
• Декларации RoHS/REACH + испытания толщины анодной пленки

Chalco имеет опыт предоставления отчетов об инспекции SGS и рентгеновской инспекции для аэрокосмических клиентов.

Дорого ли изготавливать нестандартные сварные трубы некруглого сечения? Как управлять расходами на оснастку?

Нестандартные формы (например, овальные, D-образные, двухканальные) требуют специальной формовочной оснастки. Chalco поддерживает общую библиотеку оснастки с сотнями вариантов; если ваша конструкция схожа, существующие оснастки могут быть использованы совместно без затрат или с минимальными затратами.

Стандартный минимальный объем заказа (MOQ) составляет 500 кг. Простые формы также могут быть сформированы путем штамповки и фальцовки шва без сварочной оснастки.

Все еще ищете экономически эффективное и высокопроизводительное решение для сварных алюминиевых труб? Отправьте нам ваши чертежи и технические требования — Chalco порекомендует наиболее подходящий сплав, процесс сварки и решение для изготовления, чтобы помочь вашему проекту продвигаться эффективно.

Нажмите ниже, чтобы запросить ценовое предложение или техническую поддержку!
