Алюминиевые звукоизолированные окна не изготавливаются просто заменой стекла на более толстое. Они снижают внешний шум с помощью скоординированной системы акустического стекла, каркасных и рамных конструкций, уплотнений, сжатия оборудования и деталей установки. В рамках нашего широкого ассортимента готовых алюминиевых окон Chalco настраивает акустические окна в соответствии с чертежами, размерами отверстия, источниками шума и характеристикой цели.
Они подходят для гостиничных номеров, придорожных квартир, учебных классов, офисных помещений, больничных палат, зданий рядом с аэропортами или железной дорогой, а также для коммерческих проектов, требующих лучшего акустического комфорта внутри помещений.
Основные ценности:
Отправьте чертежи проекта или расписание окон, чтобы получить советы по конфигурации алюминиевой звукоизолированной системы и предложение по проекту.
Алюминиевые звукоизолированные окна — это полноценные алюминиевые окна , предназначенные для снижения внешнего шума. Акустическое стекло, каркасы и рамные конструкции, герметизация, сжатие железы и монтажные соединения должны работать вместе. Система может быть настроена в виде раздвижных, касементных, фиксированных, навесных или наклонных окон в зависимости от вентиляционных и акустических требований.
По сравнению со стандартными алюминиевыми окнами, основные отличия — использование акустического стекла, более герметичные конструкции рам и рам, многослойное уплотнение, многоточечное сжатие и лучшее управление монтажными соединениями.
В инженерных приложениях «звукоизоляция» обычно означает шумоподавление, а не полную звукоизоляцию. Фактическая производительность зависит от типа шума, конструкции окна, конфигурации стекла и качества установки. Более точное определение — алюминиевая акустическая оконная система.
В звукоизолируемой окне основное значение алюминия — не звукопоглощение. Её задача — обеспечить устойчивую структурную основу, чтобы акустическое стекло и герметизация могли поддерживать эффективное сжатие и герметизацию при длительном использовании.
Поддержка более тяжёлого акустического стекла: Ламинированное стекло, изолированное стекло и тройное остекление более тяжёлые, поэтому специализированные алюминиевые профили окон должны обеспечивать устойчивую несущую опору. Недостаточная жёсткость рамки может привести к неравномерному уплотнению и возможным путям утечки звука.
Структурная устойчивость: Деформация рамы или рамки может привести к неравномерному давлению прокладки и возможным путям утечек звука. Алюминиевые системы лучше подходят для больших размеров и долгосрочного использования в инженерных проектах.
Системное структурное проектирование: Многокамерные и терморазрывные алюминиевые конструкции могут поддерживать проекты, требующие как акустических, так и тепловых характеристик, включая цели STC, OITC и U-value.
Долгосрочная стабильность производительности: Порошковое покрытие, анодирование алюминия и древесные покрытия улучшают устойчивость к погодным условиям в прибрежных, влажных и высокофиолетовых условиях, помогая поддерживать стабильное герметичность и акустическую работу со временем.
Эффективность звукоизоляционных алюминиевых окон определяется не только стеклом. Он формируется за счёт сочетания стекла, каркаса и конструкции, системы герметизации, сжатия железа и условий установки. Любая слабая точка системы может повлиять на итоговый акустический результат.

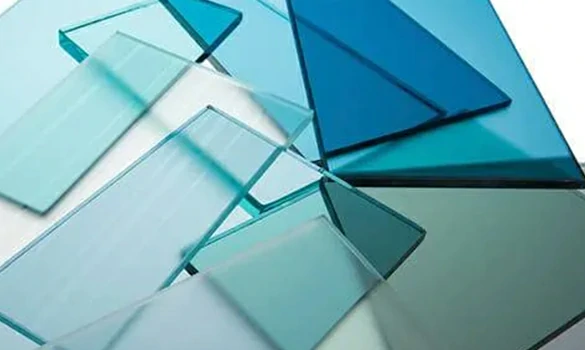

Акустическое стекло определяет базовую эффективность звукоизоляции, но ключ не только в толщине. Она заключается в структурном сочетании. Ламинированное стекло снижает вибрацию, изолированное стекло расширяет путь звука, а тройные или комбинированные системы остекления помогают контролировать шум в разных частотных диапазонах. Окончательный выбор должен быть согласован с типом шума и полной структурой окна.

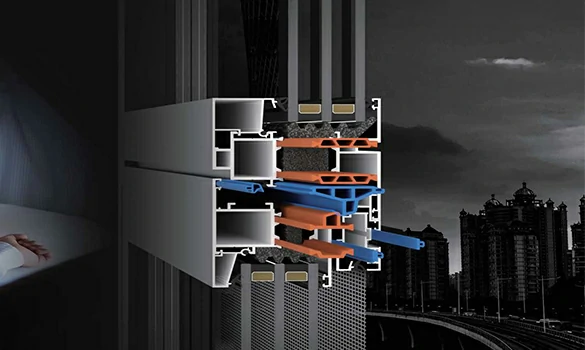

Акустические характеристики целого окна зависят не только от стекла, но и от устойчивости и равномерного нагрузки рамы и рамы. Жёсткость рамы и точность посадки влияют на сжатие прокладки и общую герметичность, определяя, образуются ли пути утечки звука. Если конструкция деформируется или посадка плохая, даже высокоэффективное акустическое стекло может потерять эффективность из-за локальных зазоров.

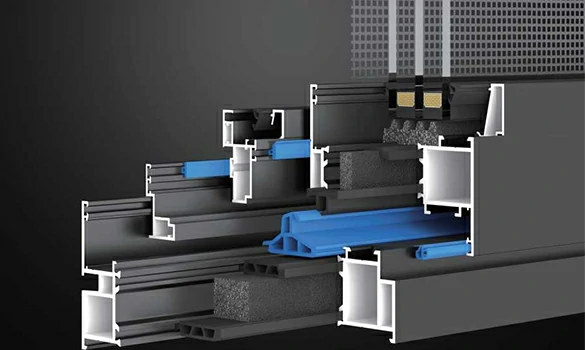

Утечка воздуха — один из основных путей передачи звука, поэтому система герметизации напрямую влияет на акустическую работу всего окна. Прокладки EPDM, многослойное уплотнение и обработка шумов от рамы к стене определяют контроль инфильтрации воздуха и наличие путей утечек звука. В реальных проектах различия в акустических характеристиках часто связаны с управлением зазором, а не из-за самой конфигурации стекла.
Многоточечное фиксирующее оборудование равномерно сжимает рамку и поддерживает эффективность герметичной системы, что делает её важной частью поддержания акустической характеристики. Качество установки определяет состояние герметизации между оконной рамой и стеной; Любой щел или ошибка в конструкции могут стать потенциальным источником утечки звука.
Разные шумовые среды требуют разных конфигураций системы. Этот раздел помогает быстро подобрать необходимое звукоизолированное решение для проекта.
| Тип шума | Типичный звук | Рекомендуемая конфигурация |
| Дорожное движение | Постоянный шум движения и низкочастотный гул | Ламинированное стекло + герметизация с высокой герметичностью |
| Железная дорога / метро | Низкочастотная вибрация + ударный шум | Тройная система остекления + усиленная рама |
| Шум в аэропорту | Дальний шум самолётов | Высокопроизводительное акустическое стекло + улучшенная система герметизации |
| Строительный шум | Шум детонации + высокочастотный удар | Армированное ламинированное стекло + высокая жёсткость рамы |
| Шум городской жизни | Человеческие голоса + смешанные фоновые шумы | Ламинированный IGU + стандартная герметизация |
| Промышленный шум | Механический гул + вибрация | Многослойное стекло + армированная конструкция |
Конкретная акустическая конфигурация обычно зависит от целевого рейтинга STC, OITC или Rw, а также типа шума, размера окна, способа открытия и условий установки. Для инженерных проектов или массовых закупок могут быть предоставлены чертежи или расписания окон для консультаций по конфигурации.
Акустические различия между типами окон в основном связаны с герметичностью конструкции и методом сжатия, а не только в типе отверстия или конфигурации стекла. В инженерных проектах тип окна, шумовая среда и требования проекта должны оцениваться вместе для обеспечения стабильной акустической работы.
Акустическая производительность сильно зависит от стеклянной системы, но разница заключается в сочетании стекла, а не только в толщине.
Разные типы стекла играют разные роли в контроле вибрации, разделении воздуха и оптимизации частоты, поэтому комбинация стекла должна проектироваться в соответствии с типом шума.
Акустическое ламинированное стекло снижает пропуск вибраций через акустический промежугольный слой PVB и является одним из самых распространённых вариантов звукоизоляции окон. Он особенно подходит для дорожного движения, голосов людей и управления шумом в городской среде, а также обладает свойствами защитного стекла.

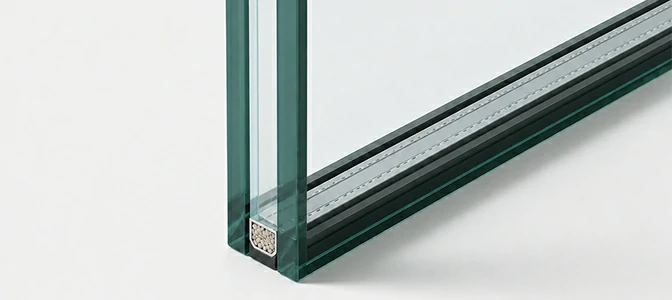

Двойное стекло с изоляцией состоит из двух стеклянных панелей и воздушной полости, что улучшает как теплоизоляцию, так и базовую акустическую характеристику. Это распространённая стандартная конфигурация для жилых домов, квартир, отелей и офисных проектов.

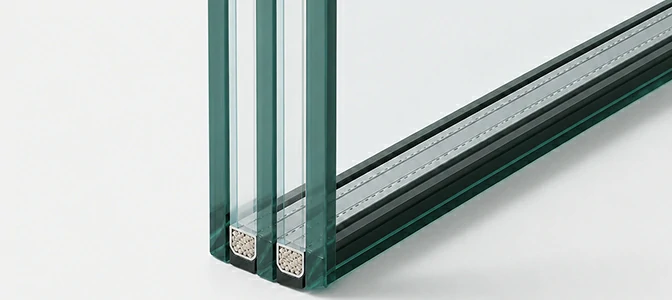

Тройное остекление может дополнительно улучшить теплоизоляцию и акустические характеристики в определённых диапазонах шумовых частот. Поскольку он тяжелее и дороже, его следует оценивать вместе с конструкцией окна, грузоподъемностью оборудования и бюджетом проекта.

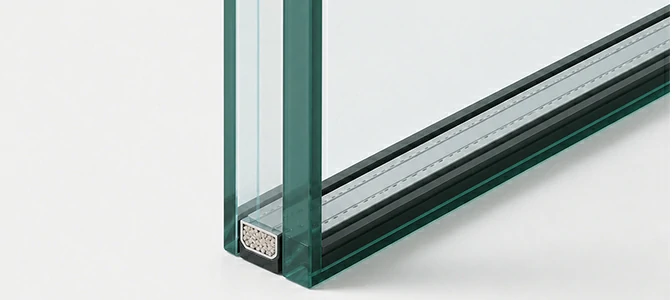

Комбинирование стеклянных панелей разной толщины снижает перекрывающиеся резонансные частоты и более эффективно для сложных транспортных шумов и низкочастотного шума. Эта конфигурация широко используется для железнодорожных, аэропортовых и проектов с высоким уровнем шума в рамках профессионального акустического проектирования.

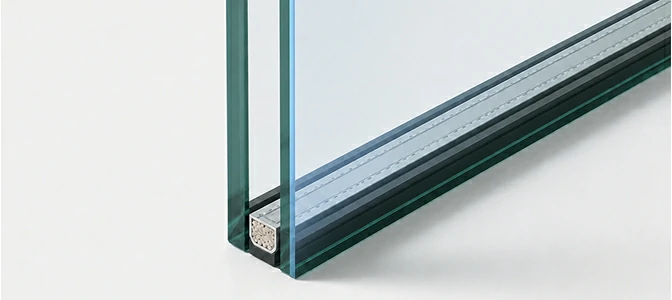

Стекло с низким уровнем электроэнергии в основном используется в энергоэффективных конфигурациях алюминиевых окон для снижения теплообмена. Это не акустическое стекло само по себе, но может сочетаться с ламинированным или изолированным стеклом, когда требуются как тепловая, так и акустическая характеристика.
Не существует единого «лучшего» звукоизоляционного решения для стекла. Разные шумовые среды требуют разных стеклянных структур. Окончательная конфигурация обычно должна быть выбрана на основе целевого рейтинга STC, OITC или Rw, типа шума, структуры окон и бюджета проекта.
Алюминиевые звукоизолированные окна не должны указываться только под словом «звукоизоляция». Для инженерных проектов обычно используются мишени STC, OITC или Rw для подтверждения решения по стеклу, типу окон, герметизации и установке.
STC: Подходит для человеческого голоса, общего шума окружающей среды и стандартной воздушной звукоизоляции.
OITC: Больше подходит для низкочастотного шума на открытом воздухе, такого как автомобильное движение, железные дороги и самолёты.
Правое / Правое крило + Капитан: Широко используется в европейских, австралийских и международных проектах. Rw + Ctr более актуальны для коррекции шума на транспорте.
Если имеются требования акустического консультанта, система должна быть настроена в соответствии с целевым рейтингом. Если оценка не определена, предварительное решение может быть согласовано с учетом источника шума, типа здания, размера окон и условий установки.

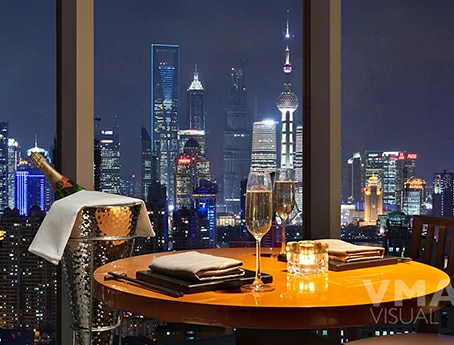

Отели и апартаменты с обслуживанием: Снизить трафик, уменьшить шум на улицах и аэропортах для улучшения тишины в номерах и впечатления гостей.

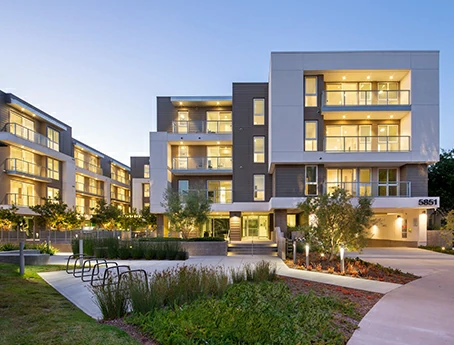

Придорожные квартиры и жилые здания: Сократите движение, человеческие голоса и городской шум для улучшения комфорта в помещении и снижения жалоб жильцов.

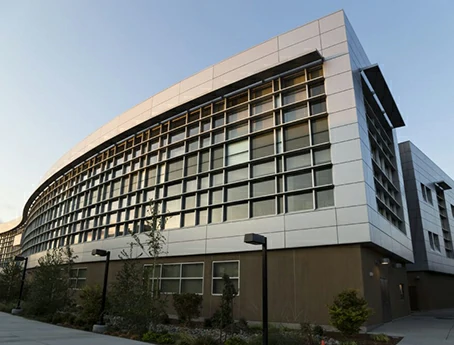

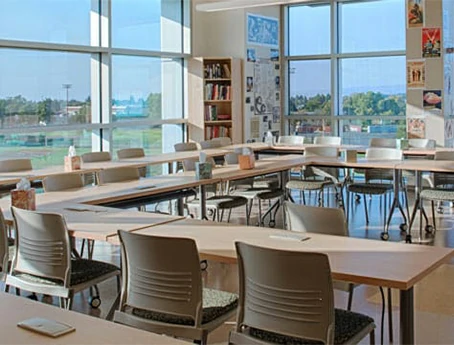

Школы и учебные здания: Подходят для классов, общежитий и библиотек, помогая поддерживать стабильную среду для обучения и отдыха.
Больницы и учреждения по уходу: улучшить акустическую атмосферу в отделениях, реабилитационных центрах и учреждениях престарелых, одновременно поддерживая герметизацию и ежедневное обслуживание.
Офисы и зоны для встреч: Уменьшите внешние помехи от шума для повышения эффективности коммуникации и приватности встреч.

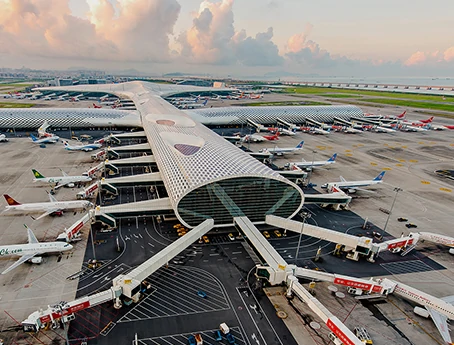

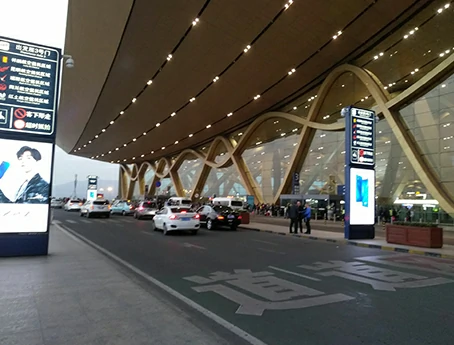

Аэропорты, железнодорожные и коммерческие комплексы: подходят для проектов с низкочастотным, прерывистым или смешанным шумом, требующими комбинированной конфигурации на основе OITC / Rw + Ctr и деталей установки.
Благодаря координированному проектированию алюминиевых окон Chalco может настраивать звукоизоляционные системы в соответствии с чертежами, графиками окон, размерами отверстия, целевой акустической характеристикой и применением в зданиях. Конструкция каркаса, остекление, герметизация, фурнитура и детали монтажа могут быть согласованы с акустическими характеристиками всего окна.

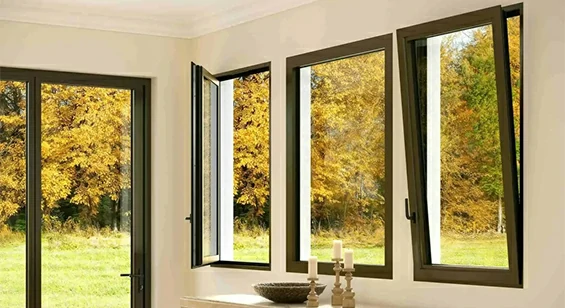

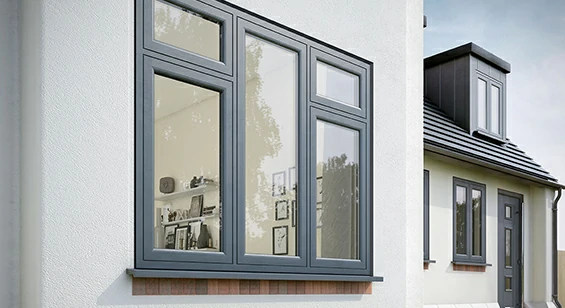

Конфигурация типа окна: Можно настраивать стационарные, раздвижные, навесные, наклонно-поворотные и комбинированные системы окна.
Разные типы окон различаются по герметичности и конструктивной устойчивости, поэтому их следует выбирать с учетом потребностей вентиляции и акустических целей.
Конфигурация акустического стекла: Доступны ламинированные стекла, ламинированные IGU, системы тройного остекления, стекло Low-E и стекла разной толщины для соответствия разным диапазонам частот шума с помощью передачи вибраций и звуковых путей.
Акустическая система рамы: Профильная конструкция, системы термического разрыва и конструкция соединения рамы и рамы могут быть оптимизированы с учетом веса стекла, размера рам, нагрузки на ветер и требований фасада, что повышает общую устойчивость окон и снижает пропуск звука через мост.
Герметизация и аппаратная система: EPDM-прокладки, многослойные герметичные конструкции, многоточечные блокировочные системы и аппаратура сжатия могут быть настроены для повышения герметичности и снижения путей утечки звука.
Обработка поверхности и цвет: Для поддержки архитектурного внешнего вида и устойчивости к наружным погодным условиям доступны порошковое покрытие алюминия , анодирование, древесная текстура и цвета, заданные по проекту.
Chalco превращает подтверждённые алюминиевые звукоизолированные конфигурации окон в готовые к проектным продуктам благодаря стандартизированным производственным процессам и контролю качества на основе проектов, помогая обеспечить постоянное соблюдение чертежей и спецификаций при производстве и поставке.
Мы изучаем чертежи проекта и график окон, включая тип, количество, размер, направление открытия, конфигурацию стекла, требования к железу и информацию о маркировке, чтобы сократить разрывы между производством и установкой на месте.

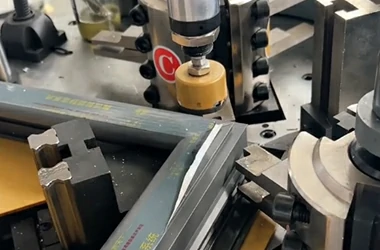

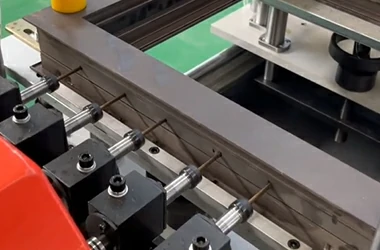

Профили, сформированные с использованием специально разработанных алюминиевых экструзионных штампов , вырезаются, обработаны с ЧПУ, собираются в углах и обрабатываются с дренажными и фурнитурными канавками с контролируемыми допусками для поддержания точности и согласованности партийной обработки.
Собираются стекло, глазурные шарики, прокладки, фурнитура и открывающиеся детали, с проверкой давления блокировки, работы роликов или шарниров, плавности открытия и непрерывности прокладки.

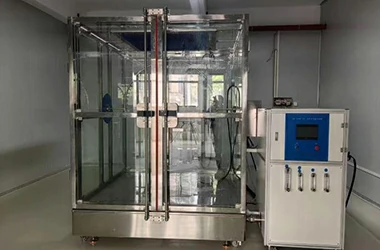

Перед отправкой проверяются точность размеров, внешний вид, состояние стекла, функциональность оборудования, состояние герметизации, информация о маркировке и целостность упаковки, чтобы убедиться, что продукция соответствует чертежам проекта и требованиям к поставке.
Можно использовать защитную плёнку, защиту углов, амортизационную пену, картоны, деревянные поддоны или деревянные ящики. В зависимости от потребностей проекта также могут предоставляться фотографии погрузки, упаковка запасных частей и транспортировка.
Могут быть предоставлены производственные чертежи, спецификации стекла, списки оборудования, производственные инспекционные записи, фотографии упаковки и записи о погрузке. Отчёты об акустических испытаниях могут быть предоставлены, если имеется соответствующая протестированная конфигурация; При необходимости их можно дополнительно подтвердить в зависимости от конкретной конфигурации и условий испытания.
Чтобы более точно оценить решение для алюминиевой звукоизоляции окон и составить предложение проекта, пожалуйста, предоставьте следующую информацию:
Если полная информация ещё недоступна, укажите тип проекта, размер отверстия и источник шума. Мы можем помочь с конфигурацией систем и подбором решений на основе инженерного опыта.
Систему следует выбирать с учетом интенсивности шума и диапазона частот. Обычно приоритет отдаётся ламинированному акустическому стеклу, в сочетании с высокой герметичностью каркасов и рам, а также многослойными системами герметизации для снижения низкочастотного и непрерывного шума.
Систему можно подбирать по типу здания и источнику шума, например, шуму транспорта, аэропорту или городской дороге. Конфигурации типа стекла и окон затем можно оптимизировать на основе опыта проекта.
Разница обычно заключается в полной системе окон, включая герметичность рамы, целостность герметизации, аппаратное сжатие и обработку швы, а не только в стекле.

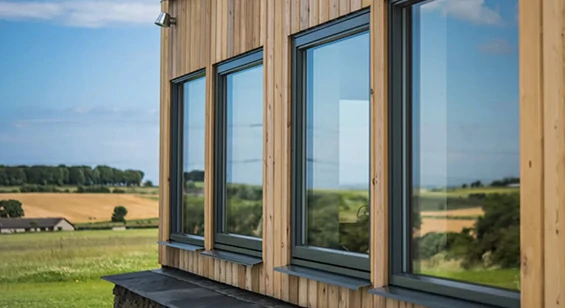

Фиксированные окна часто применяются в зонах с высоким уровнем шума для достижения лучшей акустической характеристики, а управляемые окна — там, где требуется вентиляция. Сочетание обоих способствует балансу между акустической производительностью и функциональностью.
Раздвижные окна зависят от своей конструкции рельсов и обычно обеспечивают меньшую герметичность, чем окна с касементом. В условиях высокой шумности конструкция герметизации и конфигурация стекла должны быть усилены; в противном случае акустическая производительность будет ограничена.
Распространённые причины включают недостаточную конструкцию стекла, плохую герметичность каркаса и рамы, прерывистые системы уплотнения или шумовые протечки в местах монтажных соединений. Обычно требуется проверка на уровне системы.
Жёсткость рамы, согласование веса стекла, рейтинг ветровой нагрузки и риск структурной деформации должны тщательно контролироваться, а также оптимизировать системы сжатия и монтажа оборудования.
Первоначальное решение может быть согласовано по типу проекта, источнику шума, размеру отверстия и ожидаемому уровню тишины, при этом предварительное проектирование системы подтверждается инженерным опытом.
