В рамках наших комплексных систем алюминиевых навесов и более широких решений по алюминиевым фасадам Chalco предоставляет индивидуальные единые отвесные стены для коммерческих зданий, высотных объектов, отелей, офисов, апартаментов и общественных объектов.
Мы можем поддержать проектирование алюминиевого профиля, отделку поверхностей, подбор систем навесов, изготовление, упаковку и экспортную доставку на основе ваших чертежей, фасада, вариантов стекла и требований к производительности.
Унифицированные карнизные стены подходят для проектов, требующих более быстрой установки, стабильного фабричного качества и надёжной работы фасада. По сравнению с навесными стенами, на заводе выполняется больше работ, что помогает сократить трудозатраты на месте, время установки и ошибки монтажа.

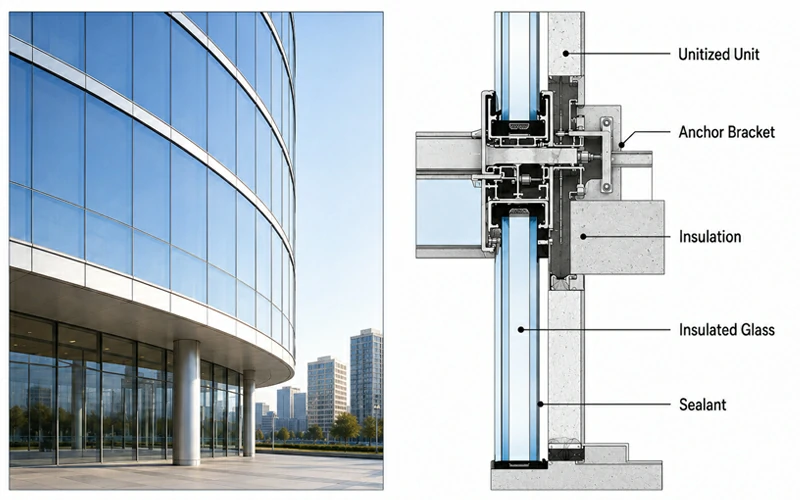

Унифицированная карнизная стена, также называемая унифицированной системой остекления, унифицированной фасадной системой или унифицированной навесной стеной, представляет собой заводскую сборную фасадную систему, состоящую из алюминиевых каркасов, стекла, уплотнительных систем, соединителей, дренажных конструкций и крепежных компонентов. Каждое устройство может быть установлено в раму, глазурован, герметизировано, пронумеровано и упаковано на заводе, а затем отправлено на объект для подъёма и установки.
В отличие от систем, устанавливаемых по частям на месте, единая карнизная стена делит фасад на заводские сборные модули. Для более широкого объяснения структур систем, компонентов и принципов выбора см. наше руководство по алюминиевым системам для завес. Каждый блок проектируется согласно планировке фасада, высоте пола, линии сетки или стандартному модулю, затем нумеруется и закрепляется на основной конструкции на месте.
Унифицированные зазорные стены широко используются в высотных зданиях, офисах, отелях, квартирах, коммерческих комплексах, аэропортах, станциях и крупных общественных зданиях. Для проектов с повторяющимися модулями фасада, сжатыми графиками, ограниченным пространством на площадке или высокой согласованностью установки унифицированные карнизные стены могут повысить общую эффективность строительства за счёт заводской сборки и быстрой установки на месте.
Chalco может поддерживать производство унифицированных алюминиевых карнизных стен в соответствии с стандартами ASTM, AAMA, EN, CWCT, Qualicoat, Qualanod и другими стандартами проектов. Заказчики могут предоставлять спецификации проекта, оценки производительности, чертежи и требования к тестированию во время запроса. Chalco может помочь подтвердить правильные материалы, конструкцию, отделку поверхности и поддержку документов.
Единая система карнизов включает алюминиевые каркасы, стекло, уплотнители, дренаж, термические разрывы, анкеры, открывающиеся блоки и спандрельную подкладку. Каждая деталь должна соответствовать высоте здания, размеру единицы, весу стекла, ветровой нагрузке, тепловым потребностям, способу установки и местным стандартам.
Алюминиевая рама
Алюминиевые профили карнизных стен образуют основную структурную каркасную конструкцию каждого блока, поддерживая остекление и передавая ветровые и мёртвые нагрузки. Типичные секции включают перемыги, транцы, боковые рамы, нажимные пластины, крышки и профили конструкционных остеклений.
Для высотных зданий, крупных стеклянных блоков или зон с высокой нагрузкой на ветер глубина профиля и толщина стен должны соответствовать размеру единицы, высоте пола, ветровой нагрузке и весу стекла, а не только внешнему виду. Более глубокие участки повышают прочность, но могут влиять на стоимость, обзор и детали системы.
Перемычки и транцы определяют прочность единицы, планировку стекла, линии фасада и способ соединения. В унифицированных карнизных стенах их обычно предварительно собирают на заводе в полные комплекты, затем объединяют со стеклом, уплотнями и системами соединения.
Размеры перевалов и транцев должны соответствовать толщине стекла, размаху единиц, ветровой нагрузке и способу установки. Для офисов, отелей и апартаментов с повторяющимися модулями единая ширина и высота пола помогают повысить эффективность производства, снизить ошибки при установке и сохранить единообразие фасада.
Стеклянная система влияет на дневной свет, изоляцию, звукоуправление, безопасность, защиту от ультрафиолета и внешний вид. Унифицированные карнизные стены могут использовать прозрачное стекло, стекло с низкой изоляцией E, ламинированное, закалённое стекло, тройное остекление, акустическое стекло или спандрельное стекло в зависимости от потребностей проекта.
| Однозакалённое стекло | 6–12 мм | Низкоэтажные, крытые или невысокопроизводительные зоны |
| Изолированный стеклянный блок (IGU) | 24–32 мм | Коммерческие здания, офисы и гостиницы |
| Стекло с низкой температурой | 24–36 мм | Энергосберегающие здания и яркие солнечные зоны |
| Ламинированное стекло | 6+PVB+6, 8+PVB+8 и так далее. | Районы с более высокими требованиями к безопасности |
| Тройное остекление | Около 40–50 мм | Холодные регионы или высокопроизводительные здания |
| Акустическое стекло | Ламинированное + изолированное стекло | Отели, апартаменты, аэропорты и придорожные здания |
| Спандрельное стекло | 6–10 мм или кастомные | Зоны спандреля, зоны пучка и непрозрачные области |
Обычные унифицированные системы карнизных стен могут вмещать около 25, 4 мм двойных остеклений и 44, 5 мм тройных остеклений. Некоторые системы также могут поддерживать толщину стекла от 26 до 36 мм.
Распространённые варианты стекла:
Унифицированные карнизные стены могут использовать открытую раму, полускрытую раму или конструкционные остекления. Различные методы фиксации стекла влияют на внешний вид фасада, процесс установки, требования к обслуживанию и тестированию.
| Захваченные стекления | Стекло, закрепленное нажимными пластинами и крышками, снаружи видимыми металлическими линиями | Коммерческие здания, офисы и общественные здания |
| Полуструктурное остекление | Герметик с одних сторон и механическое крепление с других | Проекты, балансирующие внешний вид и стоимость |
| Двухсторонняя SSG | Герметик с двух сторон и механическое крепление с двух сторон | Современные коммерческие фасады, отели и офисы |
| Четырёхгранная SSG | Герметик с всех четырёх сторон для более стеклообразного вида | Элитные офисы, гостиницы и коммерческие комплексы |
| Переключение остекления | Стекло, закреплённое скрытыми разъёмами | Проекты, требующие более плоского внешнего вида фасада |
Системы структурного остекления требуют раннего подтверждения стекла, размера соединения герметика, бренда герметика, тестирования совместимости, условий герметизации и отверждения. Четырёхгранный SSG выглядит аккуратнее, но требует более строгого проектирования, изготовления и тестирования перед заменой захваченных остеклений.
Система терморазрыва
Термические разрывы помогают снизить теплопередачу через алюминиевые рамы, улучшают тепловые характеристики карнизной стены и снижают риск конденсации. Для холодных регионов, энергосбережающих зданий, отелей, квартир и офисов высокого стандарта, терморазрывные унифицированные навесные стены обычно более подходят, чем системы без термического разрыва.
Термические разрывы должны проектироваться вместе со стеклянной системой. Только обновление стекла или использование только терморазрывных профилей может не обеспечить ожидаемую энергоэффективность. Окончательная термическая характеристика должна подтверждаться профильной конструкцией, конфигурацией стекла, методом герметизации и всей системой карнизной стены.
Система герметизации помогает контролировать проникновение воздуха, утечку воды, передачу шума и движение суставов. Унифицированные навесные стены обычно используют резиновые прокладки, силиконовые герметики, структурные герметики, угловые уплотнения, стяжки соединений и стеклянные уплотнения.
| Предмет | Варианты / детали |
| Материал прокладки | EPDM, силиконовая прокладка |
| Герметизация | Двойное уплотнение, тройное уплотнение, многокамерное уплотнение |
| Герметик | Водостойкий силиконовый герметик, структурный силиконовый герметик |
| Ключевые направления | Стеклянные края, соединённые швы, углы, дренажные камеры, края открывающихся рам |
Проектирование герметизации не должно основываться только на герметике. Горизонтальные швы, вертикальные швы и углы между блоками требуют непрерывной гидроизоляции и дренажных путей. Заводская установка прокладок, герметик и обработка соединений напрямую влияют на последующий воздухо- и водонепроницаемость.
Дренажная система организуемо направляет воду внутрь полости карнизной стены, помогая снизить накопление воды, обратный поток и риск протечек. Унифицированные карнизные стены обычно требуют камер выравнивания давления, дренажных отверстий, водяных каналов и конструкции соединений.
| Методы дренажа | Скрытый дренаж, слоистый дренаж, давление и уравнивание дренажа |
| Дренажные позиции | Транцевые полости, соединения, дренажные зоны дна |
| Ключевые детали | Горизонтальные соединения, вертикальные соединения, углы, нижняя область отверстия рам |
| Цели проектирования | Плавный дренаж, меньше обратного потока, отсутствие накопления воды |
| Подходящие районы | Дождливые районы, районы тайфунов, высотные здания и прибрежные здания |
Для высотных зданий и зон с сильными дождями водонепроницаемость не должна зависеть только от одного внешнего уплотнения. Более стабильное решение сочетает в себе наружную блокировку воды, внутренний дренаж и выравнивание давления для контроля потока воды.
Соединители и система крепления
Соединители и анкеры крепят унифицированные блоки карнизных стен к основной конструкции здания и передают мёртвую нагрузку, ветровую нагрузку и движение. Обычно они настраиваются в зависимости от конструкции пола, строительных допусков, способа подъёма и зазора установки.
Проекты высотных карнизных стен должны учитывать движение пола, термическое расширение, конструктивную допуск и последовательность установки. Плохая конструкция соединителя может привести к затруднению установки, неровным соединениям, аномальным нагрузкам или риску последующей деформации.
Спандрели покрывают края пола, конструктивные балки, зоны MEP и другие непрозрачные части фасада. В зависимости от внешнего вида, веса и конструктивных требований эти зоны могут включать стекло, изоляцию и алюминиевые панели в составе единой системы навесных стен.
При использовании цельных или формованных алюминиевых панелей в непрозрачных участках точная резка алюминиевых листов помогает в размерах панелей, отверстиях, допусках к краям и дальнейшей точности изгиба или кассетного формования.
| Материалы подкладки | Стекло спандрель, алюминиевые панели для стен, алюминиевые соты и изоляционные панели |
| Толщина стекла спандреля | Обычно 6–10 мм |
| Изоляционные материалы | Каменная вата, стекловата или заданная по проекту изоляция |
| Остановка пожара | Огнестойкая шерсть и герметик по краям пола |
| Ключевые направления | Края пола, балочные области, колонны и непрозрачные зоны спандрелей |
Зоны спандреля должны быть согласованы с противопожарной системой, утеплением, деталями потолка и основной конструкцией. Для крупных непрозрачных модулей, требующих меньшего веса и улучшенной плоскости, алюминиевые панели с сотами могут рассматриваться наряду с цельными алюминиевыми панелями и спандрельным стеклом.
Для получения дополнительной информации о конструкциях панелей, огнестойкости, плоскости, устойчивости к погодным условиям и выборе монтажа ознакомьтесь с нашим руководством по алюминиевой облицовке.
Унифицированные карнизные стены могут включать открывающиеся рамки для естественной вентиляции, обслуживания или дыма. Рама обычно устанавливается на заводе, чтобы сохранить одинаковый внешний вид, герметизацию и размер.
| Верхнее окно | Вентиляция для коммерческих зданий и офисов |
| Окно касемента | Зоны обслуживания или местные вентиляционные зоны |
| Окно параллельного открытия | Высотные здания и единообразные фасадные проекты |
| Скрытая открывающая лента | Здания, требующие более чистого фасада |
| Моторизованный открывающий блок | Дымовые вытяжки, умная вентиляция или окна на высоких уровнях |
Открывающиеся рамки требуют подтверждения размера, грузоподъемности фурнитуры, ограничителей, точек фиксирования, характеристик герметизации и требований безопасности. Некоторые системы могут поддерживать более тяжёлые открывающиеся блоки, но окончательный размер и вес должны быть подтверждены профильной системой, аппаратным обеспечением и результатами тестов.
Для индивидуальных проектов с алюминиевыми унифицированными карнизами свяжитесь с Chalco за решением, соответствующим вашим потребностям.
Chalco предлагает различные унифицированные системы карнизов в зависимости от дизайна фасада, энергетических требований, ветровой нагрузки и бюджета проекта. Распространённые варианты включают терморазрывную консольную стену EF100 и унифицированную карнизную стену EF120, подходящие для офисов, отелей, квартир, коммерческих комплексов и фасадов общественных зданий.
EF100 использует многоуплотнительную герметизацию и полную терморазбиральную конструкцию, подходящую для проектов с карнизными стенами, требующими хорошей герметичности, изоляции и устойчивости монтажа.
Многоуплотнительное уплотнение повышает герметичность и термическую эффективность.
Заводская сборка обеспечивает более высокую точность сборки и более стабильное качество партийного производства.
Подключение подключаемых устройств может адаптироваться к перемещению температуры, колебаниям пола и определённым структурным перемещением, снижая нагрузку на герметик на месте.
Производительность продукта
EF100 использует многоуплотнительное уплотнение и полную терморазрывную конструкцию, подходящую для проектов с карнизными стенами, требующими хорошей герметичности, изоляции и прочности сборки.
Многоуплотнительное уплотнение помогает улучшить герметичность и теплоизоляцию.
Заводское производство обеспечивает более высокую точность сборки и более стабильное качество продукции.
Подключения подключаемых устройств могут адаптироваться к перемещению температуры, колебаниям пола и сейсмическому движению, что снижает нагрузку на герметик на месте.
Производительность продукта
Это распространённые алюминиевые стены из Чалко. Также доступны индивидуальные унифицированные системы карнизных стен. По индивидуальным требованиям, пожалуйста, свяжитесь с Chalco.
Распространённые системы карнизных стен включают унифицированные навесы, карнизные стены и полуунифицированные навесы. Основные различия включают уровень заводской сборки, способ установки на площадке, эффективность установки и подходящие типы проектов.
| Тип карнизной стены | Особенности системы | Подходящие проекты | Примечания |
| Унифицированная карнизная стена | Большая часть сборки рамы, остекления, герметизации и упаковки выполняются на заводе. Единицы поднимают на месте. | Высотные здания, офисы, гостиницы, апартаменты, коммерческие комплексы и крупные общественные здания | Чертежи, детали, размеры единиц и последовательность установки должны быть подтверждены заранее. |
| Карнизная стена из палок | Перемыги, транцы, стекло и уплотнения в основном устанавливаются по частям на месте. | Малоэтажные здания, небольшие проекты и фасады с множеством изменений в дизайне | Требуется дополнительный строительный ремонт. Время установки и качество больше зависят от управления объектом. |
| Полуунифицированная карнизная стена | Некоторые рамы или стеклянные детали изготавливаются на заводе, а часть выполняется на месте. | Средние коммерческие здания и проекты с балансом бюджета и графика | Заводская сборка ниже, чем унифицированные системы, поэтому координация площадки по-прежнему важна. |
Если проект ценит эффективность установки, контроль качества завода и чёткую последовательность установки, то унифицированные карнизные стены обычно являются лучшим выбором фасадной системы.

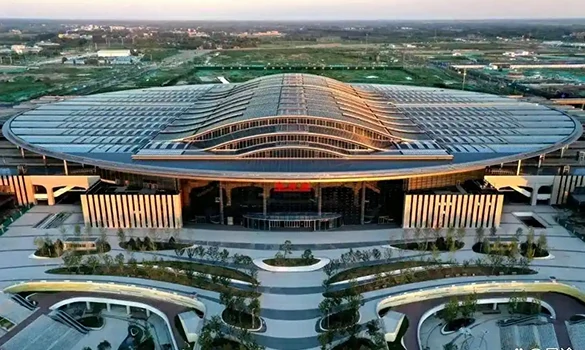

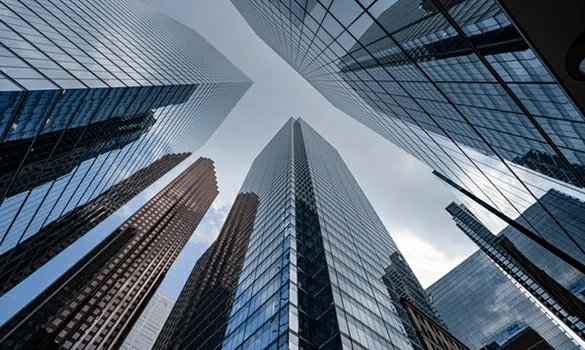

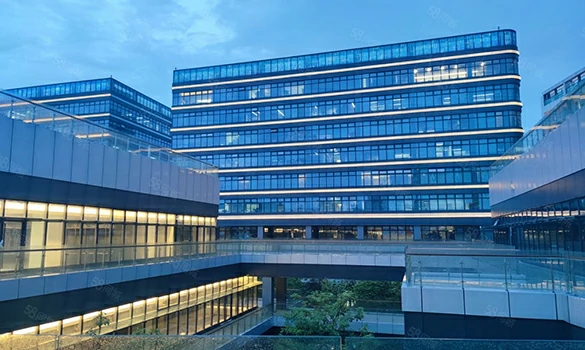

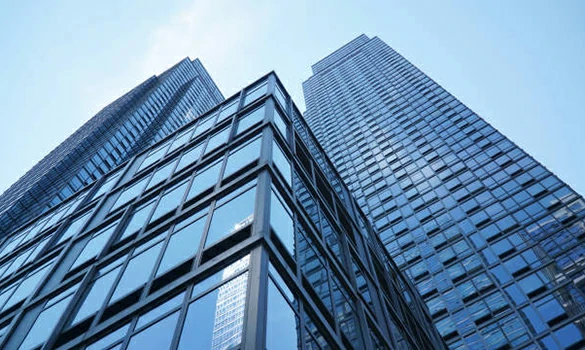

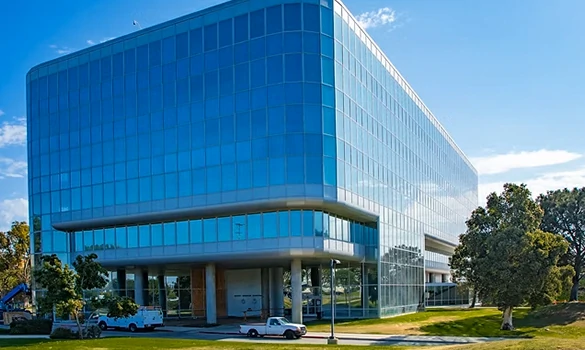

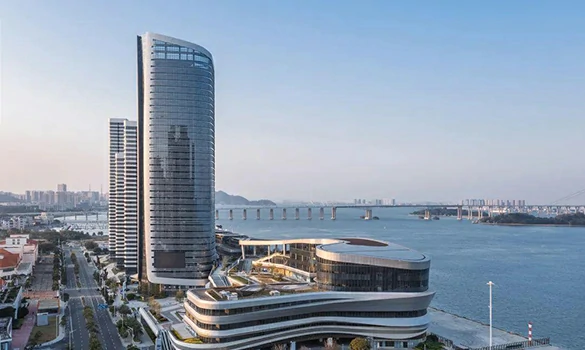

Применение унифицированных навесных стен
Унифицированные завесные стены подходят для проектов, требующих хорошего внешнего вида фасада, быстрой установки, конструктивных характеристик и долгосрочной устойчивости, особенно высотных зданий, больших стеклянных фасадов и зданий с повторяющимися стандартными модулями.
Унифицированные карнизные стены можно предварительно собрать по высоте пола и стандартные фасадные модули, а затем быстро устанавливать на месте. Они удовлетворяют потребности высотных офисов благодаря более быстрой установке, устойчивости к ветровой нагрузке и стабильному внешнему виду фасада.
Унифицированные карнизные стены могут улучшить дневное освещение, контроль звука, утепление и комфорт с помощью профилей Low-E IGU, ламинированного стекла, акустического стекла и терморазрывных профилей.
Они подходят для больших фасадов, современных дизайнов и сжатых графиков, что снижает работу по установке на месте.
Они могут удовлетворять требования по безопасности, устойчивости к погодным условиям, обслуживанию и внешнему виду аэропортов, станций, больниц, школ и выставочных залов.
Они улучшают согласованность фасада, комфорт, контроль звука и энергичность.
Их можно адаптировать под нагрузку от ветра, водонепроницаемость и коррозионную устойчивость.
Детализация карнизных стен влияет на эффективность установки, герметизацию, дренаж, прочность конструкции и долгосрочную эффективность. Следующие области следует тщательно учитывать при проектировании.
Преимущество единой карнисы в том, что большая часть работ по изготовлению, сборке и инспекции выполняется на заводе. На объекте основная работа — подъем, фиксация, выравнивание и обработка суставов. Понятный процесс помогает сократить работу на площадке, поддерживать стабильное качество единиц и сократить ошибки при транспортировке и установке.
Подтвердите структуру системы, план материалов и производственное решение на основе чертежей фасада, детальных чертежей, размеров единиц, конфигурации стекла, требований к ветровой нагрузке и цвета поверхностей.
Профили карнизных стен изготавливаются в соответствии с подтверждёнными секциями и объемами проекта, за которыми следуют подходящие алюминиевые обработки , такие как порошковое покрытие, анодирование, покрытие PVDF или отделка древесными текстурами в зависимости от внешнего вида фасада и условий воздействия.
Профили вырезаются и обрабатываются с помощью обработки алюминия с помощью ЧПУ, включая сверление, фрезерование, пробивку, прорезы и подготовку позиции фурнитуры согласно чертежам изготовления. Затем завершён обжим углов и установка аксессуаров перед сборкой каркаса.
Собрать перемышки, транцы, боковые рамы и армирующие профили в полные рамы, затем проверить диагонали, плоскость, прочность соединения и расположение деталей.
Устанавливайте стекло, прокладки, герметик, нажимные пластины, крышки крышек или конструкционные остекления в зависимости от открытой рамы, полускрытой рамы или системы структурного остекления.
Проверьте размер устройства, качество поверхности, детали соединения, положения герметизации, количество аксессуаров и информацию о нумерации, чтобы снизить ошибки на площадке.
Упаковывайте устройства по полу, фасаду, линии сетки или последовательности установки, используя защитную пленку, прокладки, деревянные корпуса или стальные каркасы для удобства обращения и подъёма.
Поднимите каждый блок в соответствии с её номером, затем соедините его с основной конструкцией с помощью анкеров для начального позиционирования и закрепления.
Регулируйте положение, уровень, вертикальность и ширину соединения, чтобы линии фасада были непрерывными, элементы выровнены и соединения ровными.
После установки проверьте фиксацию, герметизацию соединений, дренажные пути, работу открывающихся рам и внешний вид, чтобы убедиться, что карнизная стена соответствует требованиям доставки.
Цены на унифицированные карнизы зависят от структуры системы, конфигурации стекла, требований к производительности, отделки поверхности, сложности изготовления и способов упаковки или доставки. Точное ценообразование обычно зависит от чертежей проекта, размера единицы, нагрузки на ветер, спецификаций стекла и количества закупок.
Chalco поддерживает производство алюминиевого профиля, терморазрывную сборку, отделку поверхностей, изготовление и упаковку для единых проектов карнизных стен, помогая подбирать чертежи, варианты стекла, требования к производительности и экспортные поставки.
| Возможности Chalco | Ценность для проектов унифицированных карнизов |
| Годовая мощность 300 000 тонн | Поддерживает массовое снабжение для крупных фасадных проектов |
| 70 экструзионных линий от 600 до 5 500 тонн | Покрывает стандартные и большие профили карнизных стен |
| 200 комплектов ключевого оборудования | Поддерживает стабильное производство и контроль качества |
| Поддержка экструзии мощностью 4 000 тонн | Подходит для больших и высокопрочных профилей |
| Внутреннее оснащение, терморазрыв и отделка | Сокращает аутсорсинг и повышает эффективность проектов |
| Порошковое покрытие, анодирование, PVDF и линии древесины | Удовлетворяет разные требования к фасадам и устойчивости к погодным условиям |
Chalco поставляет колонки, транцы, рамы, нажимные пластины, крышки, армирующие секции и терморазрывные профили для унифицированных карнизных стен. Для проектов, сочетающих остекленные карнизные стены с непрозрачными панелями, входными зонами или другими материалами огибающей, эти компоненты также могут быть согласованы в рамках более широкого плана подачи алюминиевых фасадов .
Для высотных, крупных стеклянных или проектов с высокой ветровой нагрузкой профили требуют точных разрезов, стабильных партий и точного изготовления. Chalco помогает уменьшить несоответствие, проблемы с обработкой и ошибки при установке площадки.
Унифицированные карнизы обычно требуют индивидуальных профилей на основе дизайна фасада, высоты пола, планировки помещений, конфигурации стекла и деталей соединения. Chalco может поддерживать изготовление инструментов, экструзию, изготовление и отделку поверхностей согласно чертежам заказчика, что подходит как для стандартных систем, так и для нестандартных проектов.
Доступная поддержка включает:
Этот метод поставки на основе чертежей больше подходит для оптовых закупок подрядчиками по навесным стенам, покупателями проектов и владельцами строительных проектов.
Многократные отделки поверхности для разных условий
Chalco предлагает порошковое покрытие, анодирование алюминия, покрытие PVDF и отделки с древесной текстурой для унифицированных карнизных стен, поддерживая различные металлические внешности, требования к цвету, уровень воздействия погодных условий и дизайн фасадов.
Для прибрежных, высокоУФ-излучённых, влажных или высококлассных проектов Chalco может поддерживать требования AAMA 2604/2605, Qualicoat или Qualanod. Цвета могут быть сопоставлены по коду RAL, образцу проекта или заказчика.
Выбор цвета только для справки. Могут возникать небольшие отклонения от физического предмета.
Проекты объединённых карнизов включают множество профилей, аксессуаров и мест для установки. Chalco может предоставлять классификационную упаковку и нумерацию по полу, фасаду, линии сетки, профилям или последовательности установки.
Упаковка может включать защитную плёнку, прокладки, деревянные кейсы, поддоны, этикетки, упаковочные списки и фотографии погрузки. Это помогает сократить сортировку и повысить эффективность установки на зарубежных площадках.
Для отелей, апартаментов, офисов, холодных регионов и энергосберегающих зданий Chalco может поставить PA66GF25 термопрорывные профили для использования с Low-E IGU, тройным остеклением и тёплыми прокладками по краям.
Терморазрывные конструкции помогают снизить теплопередачу через алюминиевые каркасы и снизить риск конденсации. Окончательное решение по профилю можно подтвердить по U-value, SHGC, соотношению рамки к стеклу, типу стекла и локальным энергетическим требованиям.
Для более быстрого предложения, пожалуйста, предоставьте чертежи проекта, требования к стеклу, стандарты производительности, отделку поверхности и потребности в поставке. Полная информация помогает быстрее подтвердить профили, стекло, упаковку и стоимость.
Если проект всё ещё находится на стадии планирования, сначала можно предоставить предварительные чертежи фасада, детали и целевые показатели. Chalco может помочь подтвердить подходящие варианты профиля, конфигурацию стекла, отделку поверхности и предполагаемый диапазон предложения на основе доступной информации.
Chalco — производитель алюминиевых профилей и архитектурных алюминиевых систем. Мы поддерживаем проекты унифицированных карнизов с алюминиевыми профилями, терморазрывными профилями, отделкой поверхностей, изготовлением, упаковкой проектов и экспортной поставкой.
Да. Варианты образцов могут включать образцы профиля, цветовые образцы, образцы терморазрывных срезов, образцы стекла или образцы мелких деталей, в зависимости от этапа проекта и потребностей клиента.
MOQ зависит от профильного сечения, инструмента, отделки поверхности, конфигурации стекла, уровня изготовления и количества заказа. Стандартные профили или существующие формы обычно более гибкие, а индивидуальные инструменты требуют проверки чертежей.
Да. Chalco может настраивать унифицированные профили карнизных стен, терморазрывные профили, нажимные пластины, крышки и изготовленные детали на основе чертежей фасада, детальных чертежей, профилей, спецификаций стекла, цветов и целевых показателей производительности.
Срок выполнения зависит от подтверждения чертежа, оснащения, экструзии, отделки поверхности, изготовления, конфигурации стекла и количества заказа. Новые формы, специальные цвета, тестовые документы или поэтапная доставка требуют отдельного рассмотрения.
Пожалуйста, укажите местоположение проекта, тип здания, чертежи фасада, детали, размер помещения, конфигурацию стекла, цвет, проектную нагрузку на ветер, требования к производительности, количество и требования к упаковке. Полная информация помогает сделать цитату более точной.
Нужно сравнивать унифицированные, напольные или другие конструкции с карнизами? Ознакомьтесь с полной линейкой алюминиевых систем навесов или пришлите нам чертежи фасада, размеры единиц, требования к остеклению и целевые показатели производительности для поддержки конфигурации на основе проекта.
