Пайка алюминия к меди

Температуры плавления, теплопроводность и коэффициенты теплового расширения меди и алюминия сильно различаются. Это делает пайку между ними технически сложной задачей.

Различия в коэффициентах теплового расширения могут со временем привести к ослаблению или растрескиванию соединений.

Именно поэтому выбор правильного припоя, флюса и температуры пайки имеет решающее значение для получения прочного и долговечного соединения.

Почему для соединения алюминия и меди выбирают пайку?

В промышленном производстве алюминий и медь обладают рядом существенных преимуществ. Однако из-за физических различий прямая сварка между ними затруднена. Пайка стала одним из наиболее эффективных и экономически выгодных способов соединения этих двух металлов.

• Пайка создает металлургическое соединение между медью и алюминием с помощью припоя, что делает ее идеальным методом для надежного соединения разнородных металлов.
• При этом используются более низкие температуры, чем при сварке плавлением, поэтому основные металлы не плавятся — это помогает сохранить свойства материала и безопаснее для деталей, чувствительных к высоким температурам.
• Паяное соединение обладает некоторой пластичностью, которая помогает поглощать напряжения, вызванные различными коэффициентами теплового расширения металлов, снижая риск образования трещин с течением времени.
• Индукционная пайка обеспечивает быстрый локальный нагрев и высокую степень автоматизации — идеально подходит для крупносерийного непрерывного производства.
• По сравнению с системами из чистой меди, паяные медно-алюминиевые соединения значительно снижают как стоимость, так и вес, особенно в системах отопления, вентиляции и кондиционирования воздуха, аккумуляторах и электротехнических узлах, где важна проводимость.
• Он также идеально подходит для соединения тонкостенных медно-алюминиевых шин, часто используемых в аккумуляторных модулях, шинах и силовых клеммах.

Совет: Хотя пайка алюминия к меди экономична и подходит для массового производства, проводимость соединения ниже, и оно не идеально для работы в условиях высоких нагрузок или коррозии. Продуманная конструкция и защита поверхности имеют решающее значение для обеспечения долгосрочной надежности.

Основные параметры пайки алюминия к меди.

• Присадочный металл должен иметь температуру плавления ниже, чем у меди (1085 °C) и алюминия (660 °C). Обычно используются присадочные сплавы с диапазоном плавления 450–600 °C, такие как алюминий-кремний.
• Медные и алюминиевые поверхности необходимо тщательно очистить от оксидов с помощью механической абразивной обработки или травления кислотой, а затем покрыть флюсом на основе фторида аммония или хлорида аммония.
• Нагревайте шов до температуры плавления припоя осторожно, избегая перегрева основных металлов во избежание повреждений.

Как выбрать подходящий припой для пайки алюминия к меди

Выбор правильного припоя имеет решающее значение при пайке алюминия к меди. Он напрямую влияет на прочность соединения, проводимость, коррозионную стойкость и стабильность процесса.

Необходимо учитывать тип наполнителя, температуру плавления, смачиваемость, совместимость с флюсом и специфику применения.

Компания Chalco предлагает широкий ассортимент алюминиево-кремниевых, цинково-алюминиевых и флюсовых продуктов для пайки алюминия и меди, широко используемых в теплообменниках, аккумуляторных модулях и электрических узлах.

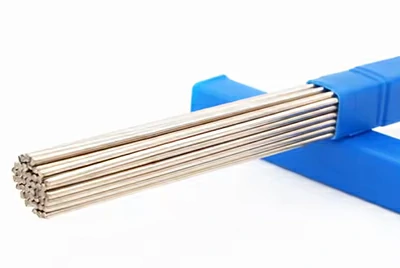

Припой из алюминия и меди

Припой Chalco для соединения алюминия и меди обеспечивает прочные и надежные соединения для систем отопления, вентиляции и кондиционирования воздуха, а также электротехнических изделий.

Свяжитесь с нами прямо сейчас

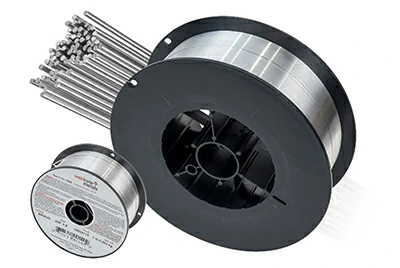

Материал для пайки алюминия

В число самых продаваемых алюминиевых припоев Chalco входят плакированные алюминиевые припои и самофлюсующиеся алюминиевые изделия.

Свяжитесь с нами прямо сейчас

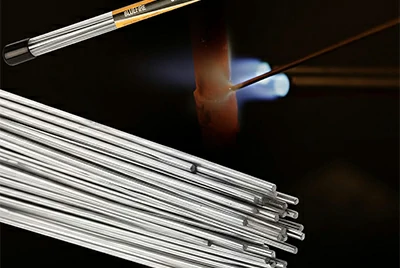

Припой для алюминия AL 822

Припой из алюминия AL 822 обладает превосходной текучестью и смачиваемостью.

Свяжитесь с нами прямо сейчас

Паяные кольца

Поток

Сварочная проволока

Этапы подготовки к пайке алюминия к меди

Удаление оксидов

Для удаления оксидов и загрязнений с поверхностей алюминия и меди используйте механическую абразивную обработку или химическую очистку (кислотное травление). Это обеспечит надлежащий контакт металла с металлом.

Применение флюса

Нанесение флюса улучшает смачивание и сцепление между присадочным металлом и основными металлами. Это также предотвращает повторное окисление и способствует образованию чистого и прочного соединения.

Очистка поверхности

Тщательно очистите алюминий и медь от грязи, жира и остатков оксидов. Чистая поверхность – залог эффективной пайки.

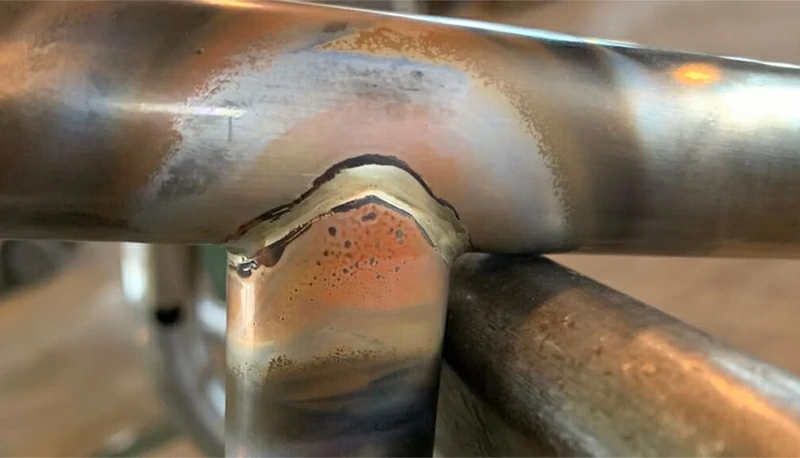

выбор источника тепла

Выберите один из вариантов нагрева: пламенный (гибкий, идеально подходит для мелких деталей), резистивный/индукционный (равномерный и эффективный для автоматизированного или серийного производства) или печной нагрев (для одновременной пайки нескольких соединений).

Методы и процессы пайки алюминия к меди

Пайка пламенем

• Используется алюминиево-кремниевый припой (например, Al-Si 12 / AA4047), идеально подходящий для мелких деталей и работы на месте.
• Направьте пламя на медную сторону, чтобы избежать перегрева алюминия.
• Преимущество: Быстрое и эффективное соединение для легких нагрузок, минимизирует повреждение алюминия.

Припой Super Alloy (Super Alloy No.1)

Используется в холодильной промышленности для соединения медных и алюминиевых труб. В основе его работы лежит специальный жидкий флюс и припой, создающие прочное и долговечное соединение, выдерживающее давление до 20 000 фунтов на квадратный дюйм.

• Нагрейте медную трубку, нанесите тепло и флюс, затем засыпьте припой.
• Преимущество: Высокая надежность и устойчивость к давлению, идеально подходит для систем отопления, вентиляции и кондиционирования воздуха.

Сварка трением

Не требуется припой. Минимальная подготовка соединения. Алюминиевые и медные поверхности соединяются за счет тепла, выделяемого в результате вращательного трения.

Взрывная сварка

Медь и алюминий соединяются с помощью взрывной силы высокого давления, которая сплавляет металлы на границе раздела.

Метод соединения сплавов

В процессе пайки в месте соединения образуется контролируемый слой алюминиево-медного сплава. Для усиления конструкции может быть добавлена втулка из нержавеющей стали.

Мы предлагаем полный спектр решений для соединения меди и алюминия, включая припой Al-Si, прутки из суперсплавов, детали, сваренные методом фрикционной сварки, и технологию взрывной сварки.

Обратитесь к нам за технической поддержкой и рекомендациями по выбору продукции.

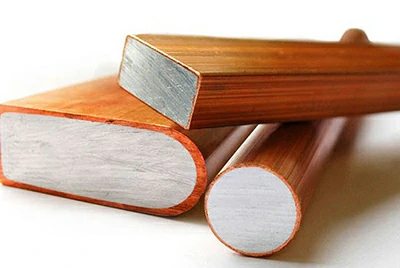

Алюминий с медным покрытием

Компания Chalco предлагает комплексное решение по алюминиевым изделиям с медным покрытием, охватывающее полный спектр продукции, включая пластины, полосы, проволоку и шины.

Свяжитесь с нами прямо сейчас

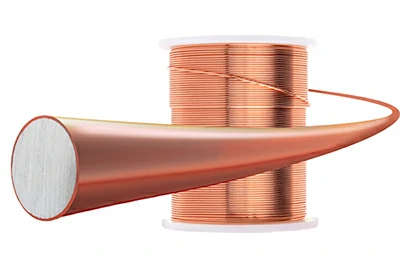

Медная алюминиевая проволока CCA

Сочетает в себе высокую проводимость меди и малый вес алюминия. Широко используется в телекоммуникациях, кабелях и электронной проводке.

Свяжитесь с нами прямо сейчас

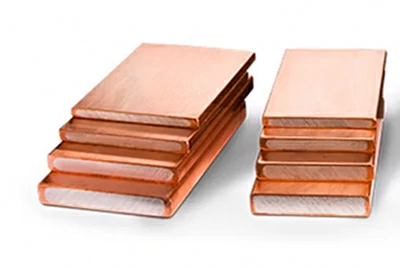

Медная алюминиевая шина CCA

Обеспечивает превосходную проводимость и уменьшенный вес. Идеально подходит для передачи высоких токов в новых энергетических системах и электрооборудовании.

Свяжитесь с нами прямо сейчас

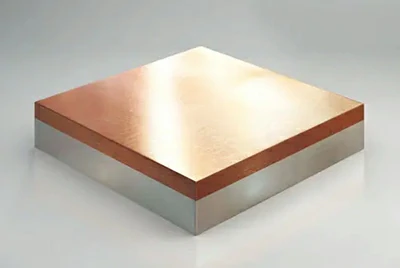

Алюминиевая пластина с медным покрытием

Сочетает в себе превосходную проводимость меди с малым весом и экономичностью алюминия.

Свяжитесь с нами прямо сейчас

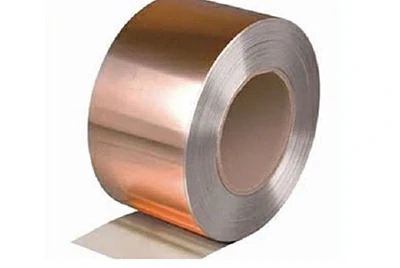

Медная алюминиевая полоса

Используется в разъемах, заземляющих лентах и композитных проводниках, обеспечивая баланс между производительностью и стоимостью как в электрических, так и в электронных приложениях.

Свяжитесь с нами прямо сейчас

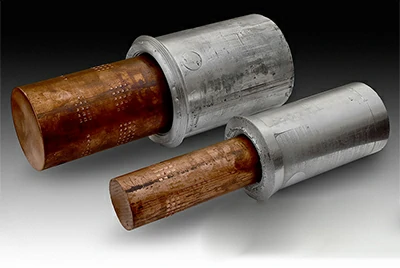

Крупные и средние медно-алюминиевые компоненты, сваренные трением.

Предназначен для применения в условиях высоких нагрузок, обеспечивая надежное соединение разнородных металлов.

Свяжитесь с нами прямо сейчас

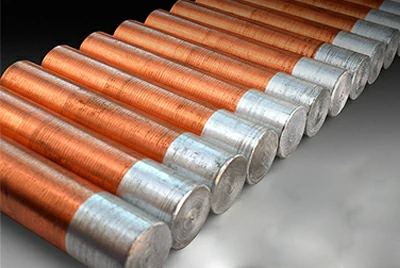

Сварная деталь из медно-алюминиевого сплава диаметром 0, 5 дюйма и длиной 2, 5 дюйма.

Компактное соединение, выполненное методом сварки трением, идеально подходит для точных электрических или тепловых соединений.

Свяжитесь с нами прямо сейчас

Медно-алюминиевые биметаллические кабельные наконечники

Биметаллическая шайба из медно-алюминиевого сплава

Гибкие медно-алюминиевые соединители

Блоки заземления высокоскоростных железных дорог

Компоненты из медно-алюминиевого композита

Биметаллический медно-алюминиевый клеммник для LiB-аккумулятора

Применение пайки алюминия к меди

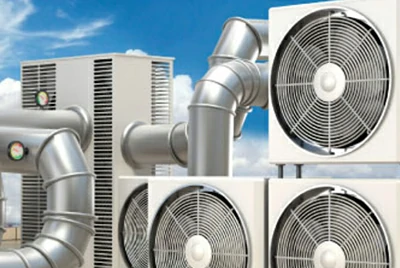

Системы отопления, вентиляции, кондиционирования и холодильное оборудование.

Пайка алюминия с медью широко используется для соединения теплообменников и трубок холодильных систем — наружных блоков, конденсаторов, испарителей и многого другого.

Свяжитесь с нами прямо сейчас

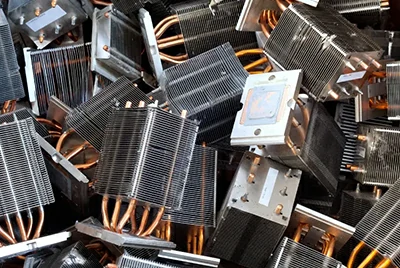

Автомобильная и аэрокосмическая промышленность

Идеально подходит для производства легких и высокоэффективных деталей, таких как топливопроводы, радиаторы и модули систем кондиционирования воздуха.

Свяжитесь с нами прямо сейчас

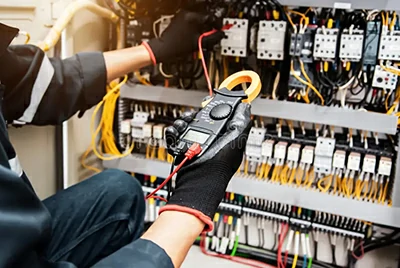

Электромонтажные и строительные работы

Играет жизненно важную роль в производстве электрических компонентов и конструкционных деталей — используется в клеммах для проводов, кабельных наконечниках и механических фитингах.

Свяжитесь с нами прямо сейчас

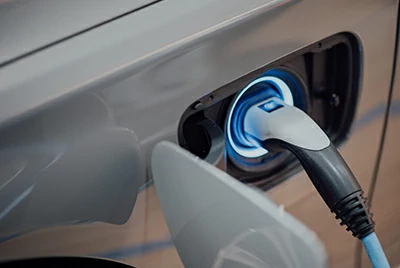

Электромобили и системы хранения энергии

По мере развития электромобилей, гибридных автомобилей, подключаемых гибридов и систем хранения энергии растет и спрос на надежные соединения между алюминиевыми катодами и медными анодами.

Свяжитесь с нами прямо сейчас

Типичные проблемы и решения при пайке алюминия к меди.

Применение правильных методов пайки и контроля процесса позволяет обеспечить прочные и надежные соединения меди и алюминия. Ключевые факторы включают предотвращение гальванической коррозии, контроль подводимой температуры и выбор подходящих припоев.

Перегрев соединения

Чрезмерный нагрев может вызвать нежелательную диффузию и привести к образованию низкоплавких сплавов Al-Cu (например, Al-Cu33, плавится при 548 °C), что может вызвать перфорацию или коррозию.

Решение: Избегайте прямого контакта пламени со швом. Используйте косвенный нагрев для расплавления присадочного металла и немедленно удалите источник тепла, как только начнется растекание.

Разница температур плавления алюминия и меди

Температура плавления алюминия составляет около 650 °C, тогда как температура плавления меди превышает 1000 °C. Передача тепла от меди к алюминию может привести к слишком быстрому плавлению алюминия и повреждению его структуры.

Решение: Направьте пламя на медную сторону, чтобы сконцентрировать тепло там. Удалите источник тепла, как только алюминий приблизится к плавлению.

Плохое смачивание присадочного металла

Слабое увлажнение и текучесть снижают целостность и плотность соединения.

Решение: Отрегулируйте температуру или зазор в соединении. Используйте присадочный сплав с лучшими смачивающими свойствами для обоих металлов.

Пористость в шве

Поры могут снижать прочность соединений и герметичность.

Решение: Поддерживать точный контроль температуры и уменьшить попадание воздуха. Улучшить конструкцию соединения для более равномерного распределения наполнителя.

Гальваническая коррозия

Медь и алюминий имеют разные электрохимические потенциалы, что со временем может вызывать коррозию.

Решение: Нанесите антикоррозионные покрытия или изоляционные слои между металлами, чтобы предотвратить электрохимические реакции.

Компания Chalco предлагает полный спектр материалов, техническую поддержку и решения для пайки алюминия к меди.

Свяжитесь с нами, чтобы обсудить вашу заявку и получить индивидуальные рекомендации.

Безопасность и лучшие практики пайки алюминия к меди.

• Обеспечьте хорошую вентиляцию рабочего места, чтобы избежать вдыхания вредных паров.
• Наденьте термостойкие перчатки, защитные очки и огнестойкую одежду.
• Используйте вытяжную систему или работайте в помещении с надлежащей циркуляцией воздуха.
• Обеспечьте зону пожаротушения огнетушителями (порошковыми или CO₂) и удалите легковоспламеняющиеся материалы. Создайте безопасную зону охлаждения для горячих инструментов и деталей.
• После пайки удалите остатки флюса теплой водой или растворителями. Осмотрите сварные швы на наличие трещин, пустот или холодных сварных швов.
• Для предотвращения гальванической коррозии между медью и алюминием следует нанести никелевое покрытие или антикоррозионные материалы.

Руководство пользователя: практические советы и перспективы пайки алюминия к меди.

На практике пользователям следует придерживаться проверенных методов: тщательно очищать и удалять оксиды с поверхностей, выбирать совместимые присадочные металлы, такие как сплавы Al-Si или Zn-Al, и направлять пламя на медную сторону, чтобы избежать перегрева алюминия.

Всегда соблюдайте правила использования средств индивидуальной защиты и обеспечивайте надлежащую вентиляцию для поддержания безопасности и качества сварки.

Для совершенствования навыков пайки пользователям следует тренироваться на обрезках материалов, использовать соответствующие инструменты и материалы, а также обращаться за помощью к опытным специалистам.

Будьте в курсе отраслевых инноваций, таких как низкотемпературные сплавы и автоматизированные системы пайки, которые могут значительно повысить стабильность и качество соединений.

Освоение процесса пайки требует времени, совершенствования и практического опыта. Для производителей и инженеров, стремящихся к высокой надежности и производительности продукции, освоение пайки алюминия к меди является ключевым шагом к конкурентному преимуществу.
