Руководство по терминологии и выбору шинопроводов

В системах передачи и распределения электроэнергии шины являются основным проводящим компонентом и широко используются в высоковольтных линиях электропередачи, центрах обработки данных, возобновляемой энергетике, железнодорожном транспорте, промышленной автоматизации и других областях. Различные типы шин имеют свои особенности с точки зрения материалов, конструкции, пропускной способности по току, теплоотводящих свойств и т. д. Выбор правильной шины напрямую связан с безопасностью, энергоэффективностью и долгосрочной стабильностью работы системы.

В этом руководстве подробно проанализированы ключевые термины, электрические характеристики, области применения в промышленности и параметры выбора шин, чтобы помочь вам более точно подобрать шину в соответствии с вашими потребностями и оптимизировать проектирование системы электропитания.

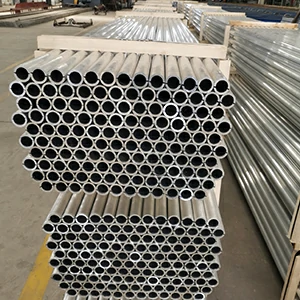

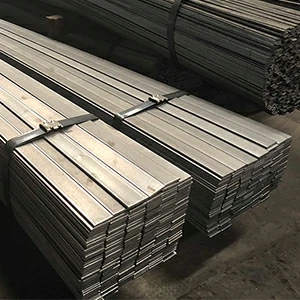

Типы шинопроводов

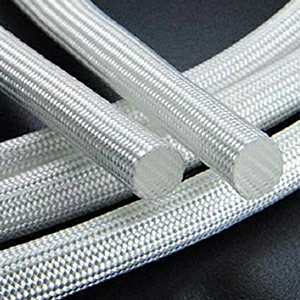

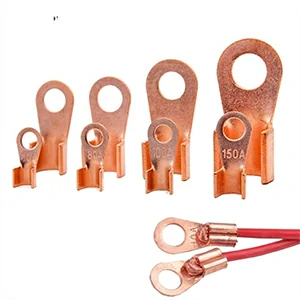

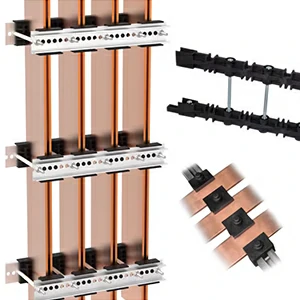

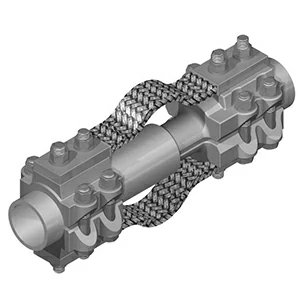

Типы изделий для вспомогательной поддержки и соединения шин

Подробное объяснение параметров электрических характеристик шин

Электрические характеристики шины напрямую определяют стабильность и эффективность системы электроснабжения. В различных сценариях применения рациональный выбор шины позволяет оптимизировать передачу тока и повысить надежность оборудования. Ниже приведены ключевые электрические параметры и решения для их оптимизации.

Текущая несущая способность

Максимальная допустимая нагрузка на шину определяется ее пропускной способностью по току. Перегрузка может привести к перегреву шины, увеличению электрических потерь, старению изоляционного слоя и даже создать угрозу безопасности.

Для снижения сопротивления выбирайте материалы с высокой проводимостью (например, чистый алюминий 1350, чистая медь C1100).

Увеличить площадь поперечного сечения шины, снизить удельную плотность тока и уменьшить риск перегрева.

Для повышения теплоотдачи и снижения потерь при передаче тока следует использовать оптимизированные конструкции, такие как шинопроводы.

Падение напряжения

Чем больше длина шины, тем больше потери напряжения, вызванные сопротивлением, что может повлиять на стабильную работу оконечного оборудования, особенно в центрах обработки данных, железнодорожном транспорте и системах возобновляемой энергетики.

Для снижения потерь энергии используйте материалы с низким сопротивлением, такие как алюминий высокой чистоты (1350) или медь (C1100).

Увеличьте ширину или толщину шин, чтобы повысить пропускную способность по току и уменьшить падение напряжения.

В высокочастотных приложениях (например, в ИБП, инверторах) необходимо оптимизировать структуру шин и улучшить равномерность распределения тока.

Электропроводность

Проводимость влияет на потери энергии и способность шины рассеивать тепло. В таких областях применения, как мощное оборудование и новые системы хранения энергии, низкая проводимость увеличивает потери мощности и влияет на общую энергоэффективность.

Для повышения эффективности передачи выбирайте материалы с высокой проводимостью, такие как чистый алюминий 1350 (61% IACS) или чистая медь C1100 (100% IACS).

В условиях ограниченного пространства для оптимизации пути протекания тока и повышения общей проводимости используются ламинированные шины.

Потеря мощности

Потери мощности в шине влияют на энергоэффективность оборудования, особенно в центрах обработки данных, системах бесперебойного питания и высокомощном промышленном оборудовании, где большие потери мощности увеличивают эксплуатационные расходы.

Для снижения потерь энергии выбирайте шины с низким сопротивлением (например, из чистого алюминия марки 1350 или чистой меди марки C1100).

Для снижения потерь в соединении и повышения эффективности передачи тока следует использовать оптимизированную конструкцию (например, ламинированную шину).

Электромагнитные и тепловые эффекты шин

В высокочастотных системах электропитания и мощном электронном оборудовании электромагнитное воздействие и возможности терморегулирования шины имеют решающее значение для стабильности системы.

эффект кожи

Высокочастотный переменный ток имеет тенденцию течь вдоль поверхности проводника, уменьшая эффективную площадь проводимости и вызывая снижение эффективности проводимости. Это оказывает существенное влияние на инверторы, ИБП и силовое электронное оборудование.

Ламинированные шины используются для оптимизации распределения тока и уменьшения влияния скин-эффекта.

Для оптимизации эффективности проводимости выберите подходящую форму шины (например, тонкопленочную шину).

Потери от вихревых токов

Потери от вихревых токов в основном возникают в высокочастотном оборудовании (например, в инверторах и индукционных системах нагрева), что может вызывать внутреннюю циркуляцию тока, генерировать дополнительное тепло и снижать общую эффективность шины.

Ламинированные шины используются для уменьшения петель магнитного потока, снижения потерь от вихревых токов и повышения энергоэффективности.

Для оптимизации проводимости выбирайте шины с серебряным или анодированным покрытием.

Рассеивание тепла

В процессе длительной эксплуатации шина будет выделять тепло. Недостаточная теплоотдача может привести к перегреву оборудования и повлиять на его долговременную стабильность. Эта проблема особенно актуальна в системах с высокой нагрузкой, таких как источники бесперебойного питания и зарядные станции для электромобилей.

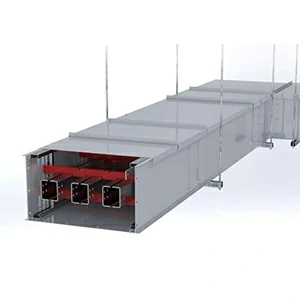

Шинопровод (шинная труба) используется для рассеивания тепла за счет конвекции воздуха, что позволяет снизить повышение температуры шин.

Для улучшения теплоотводящих свойств выбирайте материалы для шин с высокой теплопроводностью (например, шины с серебряным или луженым покрытием).

Оптимизация способа монтажа (например, вертикальная установка шин) позволяет увеличить площадь рассеивания тепла и повысить эффективность теплообмена.

Требования к изоляции и безопасности шин

Изоляционные характеристики и безопасность шины определяют ее применимость в таких областях, как высоковольтное электроснабжение, центры обработки данных и промышленная автоматизация.

Сопротивление изоляции

Сопротивление изоляции определяет способность шины противостоять утечкам, влияя на ее безопасность и долговременную надежность. Повреждение изоляционного слоя может привести к короткому замыканию или электрической неисправности, особенно во влажных или высокотемпературных условиях (например, на морских ветроэнергетических установках, в туннельных системах электроснабжения).

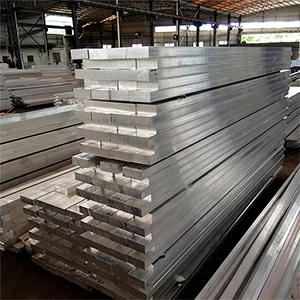

Выбирайте изолированные шины и используйте такие материалы, как эпоксидная смола и поливинилхлорид (ПВХ), для улучшения изоляционных характеристик.

В условиях высокой влажности используется полностью герметичный процесс теплоизоляции, предотвращающий проникновение влаги.

Огнестойкость

В процессе длительной эксплуатации шина может подвергаться коротким замыканиям, дуговым разрядам и т.д. При недостаточной огнестойкости возрастает риск возгорания. Требования к огнестойкости шин особенно важны в системах электроснабжения зданий, центрах обработки данных, фотоэлектрической и ветроэнергетической отраслях.

Для повышения пожарной безопасности выбирайте шины, соответствующие стандартам огнестойкости UL94 V-0.

Для снижения риска возгорания шин используйте термостойкие изоляционные покрытия (например, эпоксидные смолы и фторопласты).

В закрытых помещениях (таких как распределительные шкафы и компьютерные залы) для повышения общей безопасности следует выбирать шины с огнестойкой сертификацией.

Применение шин в промышленности

Шины широко используются во многих отраслях промышленности. Различные типы шин подходят для различного оборудования и систем электропитания. Ниже перечислены основные отрасли промышленности и их ключевые области применения, а также рекомендованы соответствующие шины для различных нужд.

Передача высокого напряжения

В системах передачи высоковольтной электроэнергии шины должны обладать высокой проводимостью, высокой термостойкостью и низким сопротивлением для снижения потерь мощности и повышения эффективности электроснабжения.

Свяжитесь с нами прямо сейчас

Область применения

• шинная система подстанции
• Проводящее соединение опоры высоковольтной линии электропередачи
• Распределительные устройства и системы шинопроводов

Рекомендуемые шины

Центры обработки данных и системы бесперебойного питания

Для обеспечения стабильной работы оборудования и снижения энергопотребления в центрах обработки данных и системах бесперебойного питания требуются высокоэффективные, малопотерные и компактные шинные решения.

Свяжитесь с нами прямо сейчас

Область применения

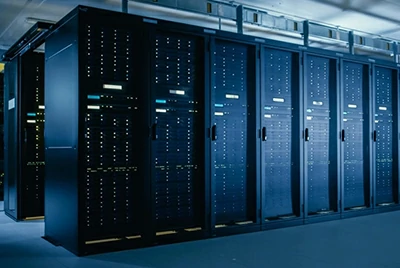

• Главная распределительная шина центра обработки данных
• Шина для подключения системы бесперебойного питания (ИБП) с аккумуляторным накопителем энергии
• Шина питания серверного шкафа

Рекомендуемые шины

Железнодорожный транспорт и метро

Для обеспечения безопасной эксплуатации поезда в системе электроснабжения железнодорожного транспорта шины должны обладать высокой прочностью, коррозионной стойкостью и хорошей виброустойчивостью.

Свяжитесь с нами прямо сейчас

Область применения

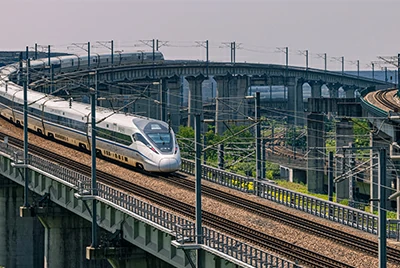

• Система электроснабжения тягового транспорта на железной дороге
• шинное соединение подстанции
• Бортовая шина питания

Рекомендуемые шины

Станции для зарядки электромобилей

Для повышения эффективности зарядки и снижения потерь энергии в электромобилях и системах зарядных станций требуются шины с высокой проводимостью, термостойкостью и малым весом.

Свяжитесь с нами прямо сейчас

Область применения

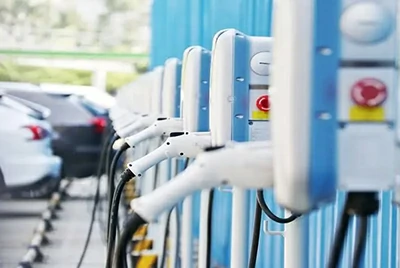

• Система шинного соединения зарядной сваи
• Шина подключения аккумуляторной батареи электромобиля
• Встроенный DC/DC-преобразователь и инверторная шина

Рекомендуемые шины

Солнечная фотоэлектрическая и ветровая энергия

В энергетической отрасли для оптимизации эффективности преобразования энергии требуются шины, устойчивые к коррозии, старению и обладающие высокой проводимостью.

Свяжитесь с нами прямо сейчас

Область применения

• Подключение шины фотоэлектрического инвертора
• шинная система ветротурбины
• шина постоянного тока

Рекомендуемые шины

Промышленная автоматизация и робототехника

Для обеспечения сложных требований к электропитанию промышленному автоматизированному оборудованию необходимы компактные, гибкие и высоконадежные шины.

Свяжитесь с нами прямо сейчас

Область применения

• Шина питания робота
• Шина питания для автоматизированной производственной линии
• Инверторная система электропитания

Рекомендуемые шины

Морское и шельфовое машиностроение

В морской среде шины должны быть устойчивы к коррозии, высокой влажности и ударам, чтобы адаптироваться к суровым условиям эксплуатации.

Свяжитесь с нами прямо сейчас

Область применения

• Главная шина судовой системы электропитания
• Автобус станции преобразования энергии морских ветроэлектростанций
• шина питания водолазного оборудования

Рекомендуемые товары

Руководство по выбору поставщика шинопроводов

При закупке шинопроводов крайне важно выбрать поставщика с полной цепочкой поставок и возможностями комплексного производства. Высококачественный поставщик шинопроводов должен не только предлагать шины различных спецификаций, но и обладать полными производственными мощностями, услугами по индивидуальному заказу и технической поддержкой, чтобы гарантировать оптимальную работу шинопроводов в условиях эксплуатации заказчика.

Chalco Busbar – широкий выбор шинопроводов.

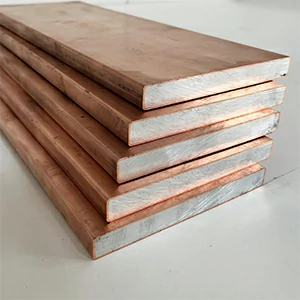

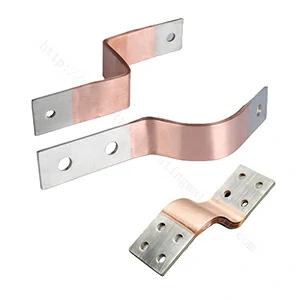

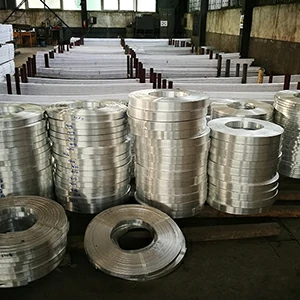

Компания Chalco предлагает полный спектр материалов и технических характеристик шин для удовлетворения потребностей различных отраслей промышленности и сценариев использования. Мы поставляем алюминиевые шины (1050, 1060, 6101, 6061 и др.), алюминиевые шины с медным покрытием (CCA), ламинированные, гибкие и рулонные шины, подходящие как для традиционных, так и для высокопроизводительных применений.

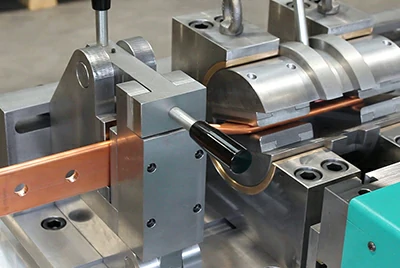

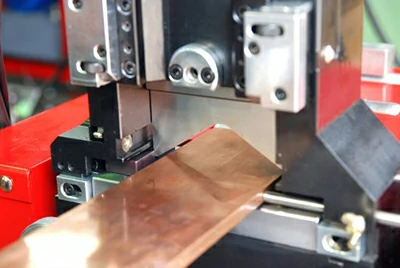

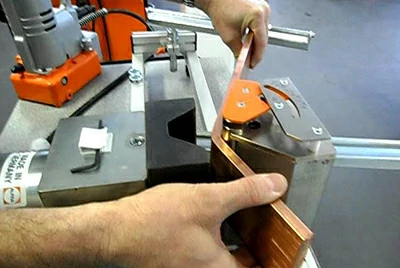

Chalco Busbar – полный спектр возможностей обработки и индивидуальной настройки.

Мы предлагаем шины нестандартных размеров и услуги точной обработки для удовлетворения потребностей монтажа в различных системах. Наши возможности включают гибку, штамповку, резку и обработку клемм, что помогает клиентам снизить затраты на вторичную обработку и обеспечить легкую интеграцию.

Шины Chalco – многоступенчатая обработка поверхности и композитные технологии.

Для повышения долговечности и производительности компания Chalco предлагает передовые методы обработки поверхности, такие как анодирование, серебрение/оловянное/никелевое покрытие, а также изоляционные покрытия, включая эпоксидные, термоусадочные трубки и ПВХ-оболочки, наряду с алюминием, покрытым медью, для оптимизации проводимости и снижения веса.

Шины Chalco – аксессуары и комплекты соединителей.

Мы предлагаем полный набор аксессуаров для обеспечения совместимости и стабильности при монтаже шинопроводов, включая соединители, зажимы, алюминиево-медные клеммы, биметаллические соединители и опоры изоляции, что помогает клиентам упростить процесс закупок и повысить эффективность.

Chalco Busbar – техническая поддержка и решения.

Наша команда оказывает профессиональную поддержку в выборе шин, проектировании систем, предоставлении рекомендаций по монтажу и проведении электрических испытаний (например, на проводимость, короткое замыкание, повышение температуры) для обеспечения безопасности, соответствия нормативным требованиям и оптимальной производительности в каждом проекте.
