Чертеж в разрезе алюминиевых экструдированных профилей для основных несущих конструкций алюминиевых мостов
№ 1 Вид в разрезе алюминиевых профилей балки перекрытия, прижимной кронштейн, сваебойный механизм, соединительная клемма плавучего моста, паз для понтонной пряжки
№ 2 Вид в разрезе алюминиевых профилей с пазами для пояса
№3 Вид в разрезе рифленого алюминиевого профиля дальней балки
NO.4 Вид в разрезе алюминиевого профиля направляющей канала
№ 5. Вид поперечного сечения балок, поперечин, поперечин, вертикальной стойки, стойки лестничных перил, сваебойного устройства для сваедержателей.
№6 Вид в разрезе трехпролетного балочного алюминиевого профиля
NO.7 Вид в разрезе трехпролетного алюминиевого профиля нижней балки неправильной формы
№8 Вид в разрезе трехпролетного алюминиевого профиля главной балки (балки)
№ 9. Вид в разрезе алюминиевого профиля прямоугольной трубы с четырьмя отверстиями на верхней перекладине.
№10 Вид в разрезе алюминиевого профиля с пятью отверстиями верхней перекладины
NO.11 Вид поперечного сечения алюминиевого профиля с шестью отверстиями
№ 12. Вид в поперечном сечении равного алюминиевого профиля с шестью отверстиями.
№ 13 Вид в разрезе алюминиевого профиля неправильной формы с шестью отверстиями
№14 Вид в разрезе алюминиевого профиля внутренней продольной балки
№ 15 Вид в разрезе алюминиевых профилей основного понтона
№16 Вид в разрезе алюминиевых профилей несущего кронштейна
№ 17 Вид в разрезе алюминиевых профилей мостового компенсатора
Схема сечения алюминиевых экструдированных профилей для других конструкций алюминиевых мостов

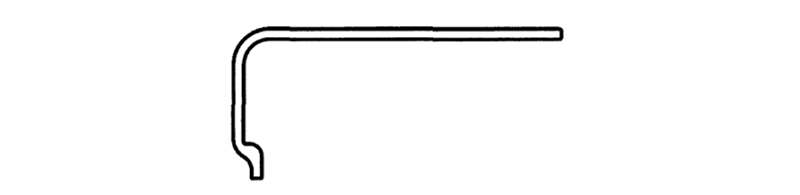

№ 18 Вид поперечного сечения углового алюминиевого профиля
№ 19. Вид в разрезе алюминиевого профиля настильной панели с одним отверстием.
NO.20 Вид в разрезе алюминиевого профиля настильной панели с двойным отверстием
NO.21 Вид в разрезе алюминиевого профиля террасной панели с тремя отверстиями

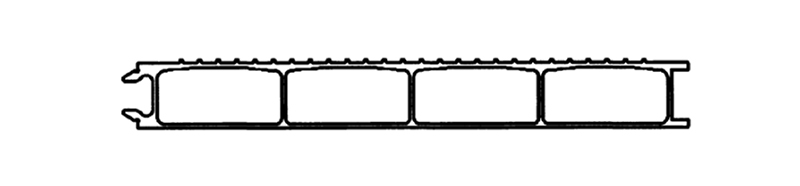

NO.22 Вид в разрезе алюминиевого профиля настильной панели с четырьмя отверстиями
NO.23 Вид в разрезе алюминиевого профиля настильной панели с пятью отверстиями
№ 24. Вид в разрезе алюминиевого профиля, соединяющего настилную панель с тремя отверстиями (ступень лестницы).
NO.25 Вид в разрезе алюминиевого профиля с четырьмя отверстиями. Соединительная панель настила (лестничная ступенька).
NO.26 Вид в разрезе алюминиевого профиля, соединяющего настил с тремя отверстиями
NO.27 Вид в разрезе алюминиевого профиля парапета моста
NO.28 Вид в поперечном сечении алюминиевого профиля, закрывающего левый край моста
NO.29 Вид в разрезе алюминиевого профиля, закрывающего правый край моста
NO.30 Вид в разрезе настила моста, закрывающего алюминиевый профиль
NO.31 Вид в поперечном разрезе алюминиевого профиля панели обшивки главной балки моста
№32 Вид в разрезе декоративной панели моста, соединяющей алюминиевый профиль
№33 Вид в разрезе накладки на поручни, соединяющей алюминиевый профиль
NO.34 Вид в разрезе алюминиевого профиля накладки на поручни
№35 Вид в разрезе соединительного алюминиевого профиля панели настила
№36 Вид в разрезе алюминиевого профиля лестничных перил
