Эффективное рассеивание тепла | Трубы с оребрением Chalco для промышленных теплообменников

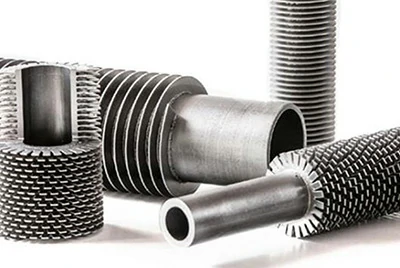

Алюминиевые оребренные трубы — это эффективные компоненты теплообменников, состоящие из основной трубы и развитого алюминиевого оребрения. Их конструкция направлена на повышение эффективности рассеивания или поглощения тепла за счет увеличения площади внешней поверхности.

Алюминиевые оребренные трубы обычно изготавливаются с использованием таких процессов, как экструзия, прокатка или навивка. Выбор метода производства определяет рабочие характеристики и конкретные области применения оребренных труб. В целом, эти трубы подходят для областей, требующих эффективной теплопроводности и снижения веса, таких как испарители, конденсаторы и теплообменники.

Перейти к >>> | Экструдированные алюминиевые ребра | Моноалюминиевые оребренные трубы | HFW оребренные трубы (ВЧ-сварка) | Продольно-оребренные трубы | Оребренные трубы с натяжной навивкой | Алюминиевые трубы с заделанными ребрами (G-тип) | Оребренные трубы с натяжной навивкой |

Вас может заинтересовать:

• Популярные оребренные трубы Chalco
• Решения для теплообменников
• Как заказать оребренные трубы?

Самые популярные алюминиевые оребренные трубы Chalco

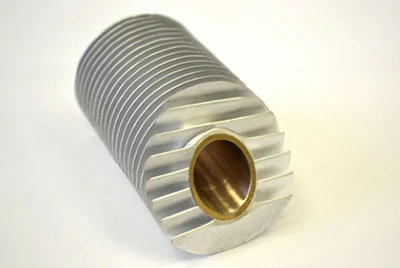

Экструдированные алюминиевые ребра

Экструдированные оребренные трубы, также известные как биметаллические оребренные трубы, производятся путем приложения высокого давления для экструзии алюминия вокруг внешней поверхности основной трубы с образованием ребер, которые плотно прилегают к трубе. Ребра изготавливаются методом холодной обработки, что обеспечивает их прочность.

Спецификация: EN 10204 (ГОСТ 310)

Введение в алюминиевые экструдированные оребренные трубы

Характеристики алюминиевых экструдированных оребренных труб

Стандартные размеры алюминиевых экструдированных оребренных труб

Почему стоит использовать алюминиевые экструдированные оребренные трубы?

Алюминиевые экструдированные оребренные трубы обладают отличными характеристиками теплопередачи и коррозионной стойкостью, что делает их широко используемыми в промышленности. Процесс производства надежно соединяет ребра с внутренней трубой, предотвращая их ослабление или поломку и исключая гальваническую коррозию. Ребра полностью закрывают трубу, исключая накопление загрязнений, и их можно легко чистить под высоким давлением без деформации. Кроме того, ребра обладают хорошей виброустойчивостью и стабильными характеристиками, что делает их подходящими для чувствительных к весу и требовательных условий эксплуатации, обеспечивая высокую экономическую эффективность.

Лучшие области применения для алюминиевых экструдированных оребренных труб

Экструдированные оребренные трубы широко используются в различных отраслях промышленности, требующих эффективной теплопередачи и коррозионной стойкости, особенно в суровых условиях. Эти трубы играют важную роль в холодильной технике, отоплении и химической промышленности, включая:

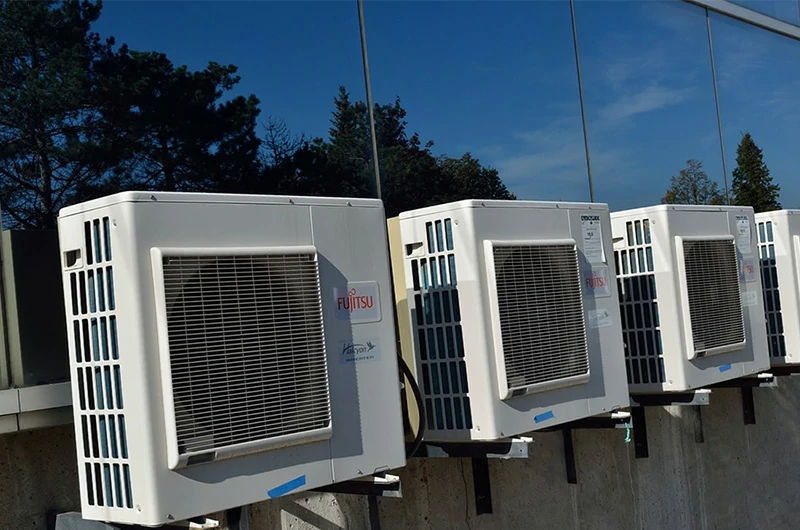

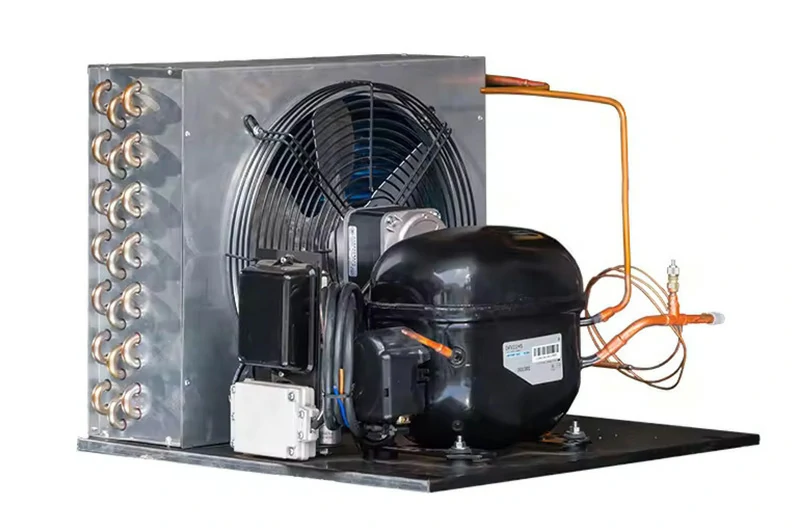

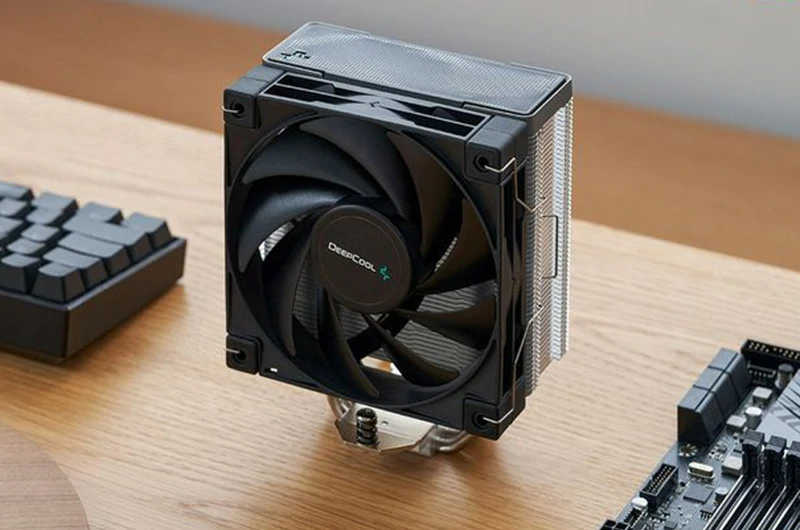

• Охлаждающие установки: используются в системах охлаждения и кондиционирования воздуха для улучшения рассеивания тепла.

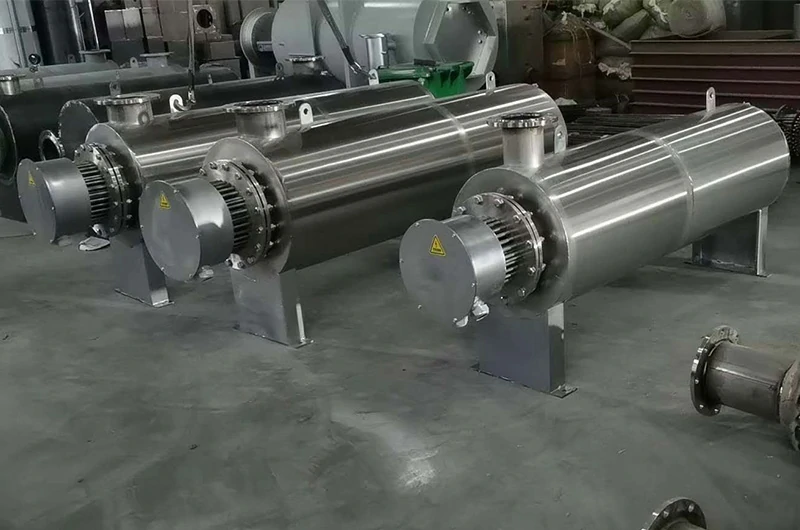

• Нагревательные устройства: обеспечивают эффективную передачу тепла в отопительном оборудовании.

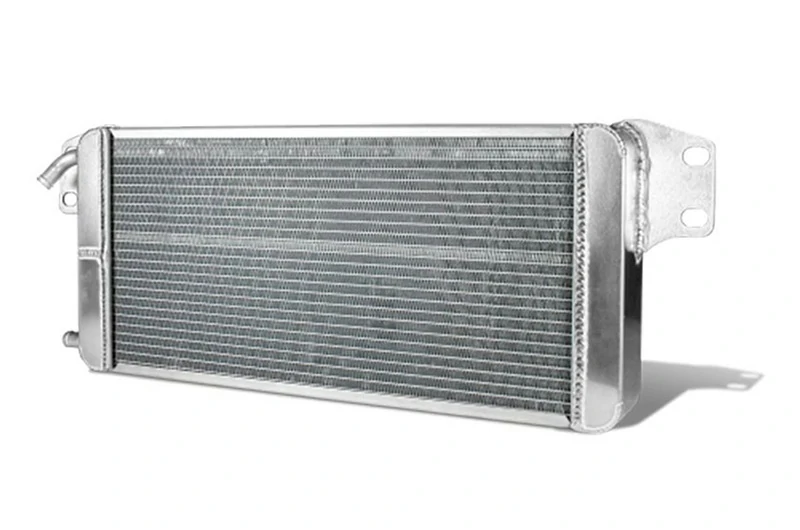

• Воздушные радиаторы: подходят для воздухоохладителей, радиаторов с воздушным охлаждением и теплообменников, особенно в агрессивных средах.
• Коррозионные среды: широко применяются на химических заводах, нефтеперерабатывающих заводах и предприятиях по переработке природного газа, где существует проблема коррозии.

Моноалюминиевые оребренные трубы (Низкооребренные трубы)

Моноалюминиевые оребренные трубы, также известные как трубы с низким оребрением (Low Fin Tube), представляют собой тип цельноэкструдированных труб без внутренней вставки. Они изготавливаются из алюминиевой заготовки методом полной прокатки. Эти трубы подходят для сверхлегких теплообменников, требующих полностью алюминиевой структуры с высокими требованиями к весу.

Спецификация: ASTM B404/B404M (ГОСТ 21631)

Введение в моноалюминиевые оребренные трубы (Low Fin Tube)

Выше представлен обзор технических характеристик наших моноалюминиевых оребренных труб. Конкретные параметры могут быть настроены в соответствии с вашими потребностями.

Области применения моноалюминиевых оребренных труб (Low Fin Tube)

• Охлаждение вязких жидкостей: подходят для работы с жидкостями высокой вязкости, обеспечивая эффективный отвод тепла.
• Тепловые трубы для рекуперации тепла: используются в системах утилизации тепла для передачи и возврата энергии через тепловые трубы.
• Применение в конструкциях с ограничением по весу: идеально подходят для случаев, где критичен вес оборудования, например, в легких теплообменниках. Полностью алюминиевая конструкция обеспечивает минимальный вес оборудования.

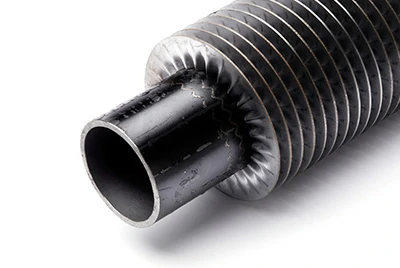

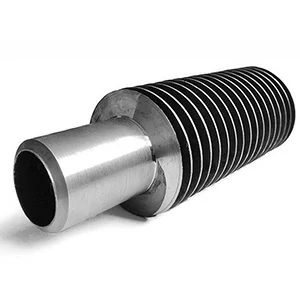

Оребренные трубы, сваренные токами высокой частоты (ВЧ-сварка)

Оребренные трубы с высокочастотной сваркой (HFW) используют специализированную технологию ВЧ-сварки для спиральной навивки. Обычно они делятся на два типа: трубы со сплошным ребром (HFW Solid) и трубы с зазубренным ребром (HFW Serrated).

Свяжитесь с нами сейчас

Введение в оребренные трубы с высокочастотной сваркой

Оребренные трубы HFW со сплошным ребром

Сварные спиральные трубы со сплошным оребрением создаются путем спиральной навивки ленты и непрерывной сварки ее к поверхности трубы, что обеспечивает плотный контакт. В этом процессе используется дуговая сварка металлическим электродом в защитном газе для прочного соединения и превосходной теплоотдачи. Даже при использовании специальных сплавов физические свойства труб практически не меняются. Трубы со сплошным оребрением подходят для любых задач теплообмена, особенно в условиях высоких температур и высокого давления. Толщина их ребер больше, чем у зазубренных, что делает их предпочтительным выбором для суровых условий эксплуатации или при необходимости частой очистки из-за масляного загрязнения.

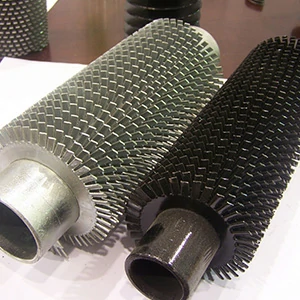

Оребренные трубы HFW с зазубренным ребром

Сварные спиральные трубы с зазубренным (сегментированным) оребрением производятся аналогично трубам со сплошным ребром, с той лишь разницей, что лента предварительно надрезается перед намоткой на трубу. Внешние края ленты раскрываются подобно лепесткам и непрерывно привариваются к трубе методом газовой дуговой сварки. Зазубренная структура ребер обеспечивает более высокую эффективность теплопередачи по сравнению со сплошными ребрами, так как позволяет жидкости течь поперечно, что способствует увеличению турбулентности, разрушению теплового пограничного слоя и повышению эффективности теплообмена.

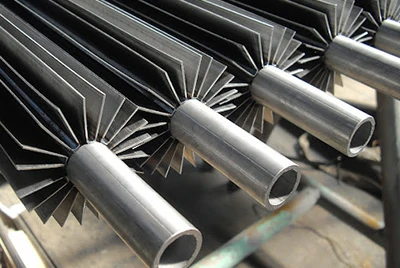

Продольно-оребренные трубы

Продольно-оребренные трубы — это теплообменные трубы, в которых ребра закреплены вдоль длины трубы методом контактной сварки, что делает их подходящими для условий высоких температур и высокого давления. Ребра обычно имеют U-образную форму, их количество кратно четырем, и они привариваются парами для увеличения площади теплообмена.

Свяжитесь с нами сейчас

Введение в продольно-оребренные трубы

Преимущества продольно-оребренных труб

• Значительное увеличение площади теплообмена: По сравнению с гладкими трубами, продольно-оребренные трубы обеспечивают в 8–12 раз большую площадь теплопередачи, что значительно повышает эффективность теплообмена.
• Улучшенная теплопроводность: За счет увеличения площади ребер и турбулентности потока продольно-оребренные трубы более эффективны, чем гладкие, особенно в условиях высоких температур и давления.
• Экономия пространства и затрат: Благодаря улучшенным характеристикам теплопередачи теплообменники могут иметь меньшие габариты, что делает их более экономичным выбором.
• Индивидуальный дизайн: Ребра могут подвергаться обработке «надрез и скручивание» (cut and twist) для усиления турбулентности среды в межтрубном пространстве, что дополнительно оптимизирует теплопередачу.

Применение продольно-оребренных труб

Благодаря выдающимся характеристикам теплообмена продольно-оребренные трубы широко используются в различных отраслях промышленности. Они особенно подходят для оборудования, требующего эффективной теплопередачи, такого как теплообменники, нагреватели и охладители, отвечая потребностям нефтяной, энергетической, химической и нефтехимической промышленности.

• Двухтрубные и многотрубные теплообменники
• Пламенные нагреватели
• Газовые охладители и нагреватели
• Резервуарные нагреватели
• Нефтяная, энергетическая, химическая и нефтехимическая промышленность

Трубы с навивным оребрением

Трубы с навивным оребрением изготавливаются путем намотки лент из алюминия или меди вокруг трубы под натяжением. Эта технология намотки ленты позволяет получать различные типы ребер: L-образные, LL-образные и KL-образные.

Свяжитесь с нами сейчас

Трубы с натяжным оребрением широко применяются в случаях, когда температура теплопередачи относительно низка и необходим контроль затрат. По сравнению с оребренными трубами типа «G» и экструдированными оребренными трубами, этот тип является относительно экономичным.

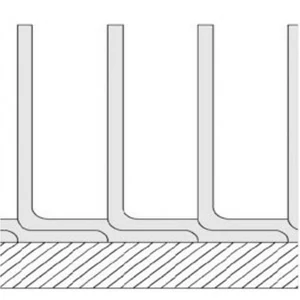

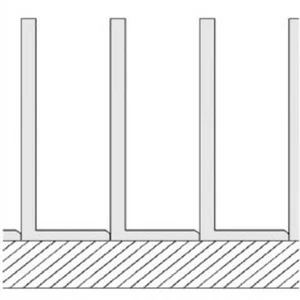

Оребренная труба типа L (обернутое ребро)

Трубы с L-образным оребрением — это экономичный тип оребренных труб, подходящий для среднетемпературных условий. Они обеспечивают максимальную эффективность теплопередачи и умеренную защиту от коррозии за счет плотной спиральной намотки ленты ребра вокруг базовой трубы. Обычно используются в системах охлаждения средней температуры.

Максимальная рабочая температура: 150°C

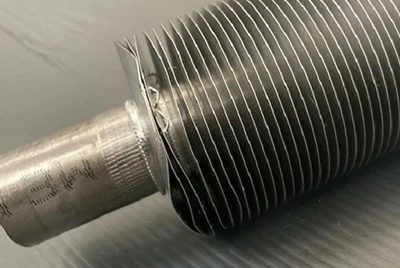

Оребренная труба типа LL (перекрывающееся ребро)

Трубы с LL-образным оребрением имеют перекрывающиеся основания ребер, которые в процессе намотки полностью закрывают базовую трубу, обеспечивая отличную коррозионную стойкость. Особенно подходят для областей применения, требующих дополнительной защиты от коррозии. Служат экономичной альтернативой экструдированному оребрению.

Максимальная рабочая температура: 180°C

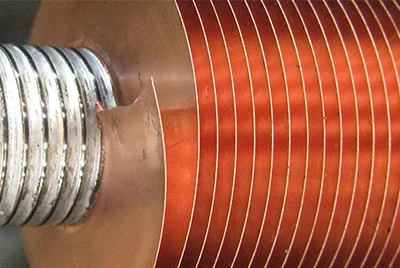

Оребренная труба типа KL (накатное L-ребро)

Трубы с KL-образным оребрением улучшают связь между ребрами и трубой благодаря предварительной накатке на базовой трубе, что повышает эффективность теплопередачи. Аналогичны трубам с L-образным оребрением, но благодаря накатке обладают лучшей термостойкостью, подходят для средних температур и умеренных требований к коррозионной стойкости.

Максимальная рабочая температура: 260°C

В вышеупомянутых типах труб с навивным оребрением ребра фиксируются за счет спирального натяжения, а концы должны быть надежно закреплены механическим соединением, пайкой или другими методами. Такая конструкция также позволяет использовать гораздо более тонкую базовую трубу, что значительно снижает затраты.

Они широко используются в воздухоохладителях и радиаторах, являясь предпочтительным выбором в таких отраслях, как энергетика, химическая промышленность, нефтеперерабатывающие заводы, химические перерабатывающие предприятия и резиновые заводы.

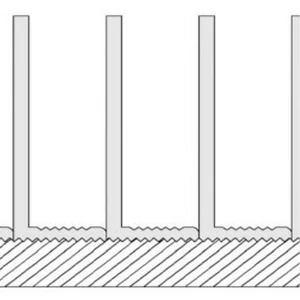

Алюминиевая труба с заделанным оребрением (G-тип)

Алюминиевые трубы с заделанным оребрением, также известные как трубы с ребрами типа «G», создаются путем механической заделки алюминиевых лент в канавки на стенке трубы, образуя прочное механическое соединение, способное выдерживать вибрации и высокие температуры. Они идеально подходят для высокотемпературных применений.

Спецификация: AEN 10204

Представление алюминиевых труб с заделанным оребрением (тип «G»)

Характеристики алюминиевых труб с заделанным оребрением (тип «G»)

Лучшие области применения для алюминиевых труб с заделанным оребрением

Алюминиевые трубы с заделанным оребрением (типа «G») превосходны в высокотемпературных средах, особенно там, где температура может превышать 415°C. Благодаря заделке алюминиевых лент в стенку трубы они обеспечивают отличную эффективность теплопередачи и механическую прочность, что позволяет им выдерживать вибрации и циклическое изменение температуры. В результате они широко используются во многих отраслях промышленности.

• Нефтяная/химическая промышленность: Используются для повышения тепловой эффективности в химических процессах, обеспечивая стабильную работу оборудования при высоких температурах.
• Переработка природного газа: Обеспечивают эффективное охлаждение и переработку природного газа в системах сжатия и охлаждения.
• Сталелитейная промышленность: Подходят для доменных печей и конвертерных систем, улучшая управление тепловыми режимами в процессах выплавки металлов.

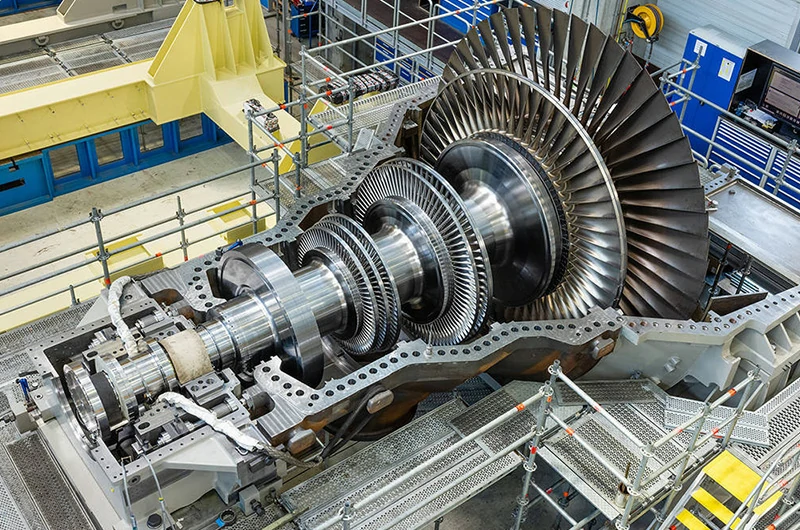

• Электростанции: Используются на тепловых и атомных электростанциях для конденсации выхлопных газов паровых турбин, повышая показатели рекуперации энергии.
• Системы кондиционирования воздуха: Подходят для охлаждения хладагентов, таких как фреон, аммиак и пропан, обеспечивая эффективную работу оборудования.
• Муниципальные системы сжигания отходов: Используются для обработки высокотемпературных дымовых газов, повышая тепловой КПД в процессе сжигания.
• Охладители компрессоров: Предотвращают перегрев газов при сжатии, продлевая срок службы оборудования.

Высокая термостойкость и отличные теплопроводные свойства алюминиевых труб с заделанным оребрением (тип «G») делают их незаменимым решением для теплообмена в различных отраслях промышленности.

Трубы с оребрением натяжной навивкой

В трубах с оребрением натяжной навивкой используется процесс натяжной обмотки для плотного обертывания ребер вокруг базовой трубы, что увеличивает площадь контакта и повышает эффективность теплопередачи. Обработка поверхности ребер способствует турбулентности воздушного потока, улучшая эффективность охлаждения, а концы ребер привариваются для обеспечения стабильности.

Свяжитесь с нами сейчас

Введение в трубы с оребрением натяжной навивкой

Характеристики труб с оребрением натяжной навивкой

Применение труб с оребрением натяжной навивкой

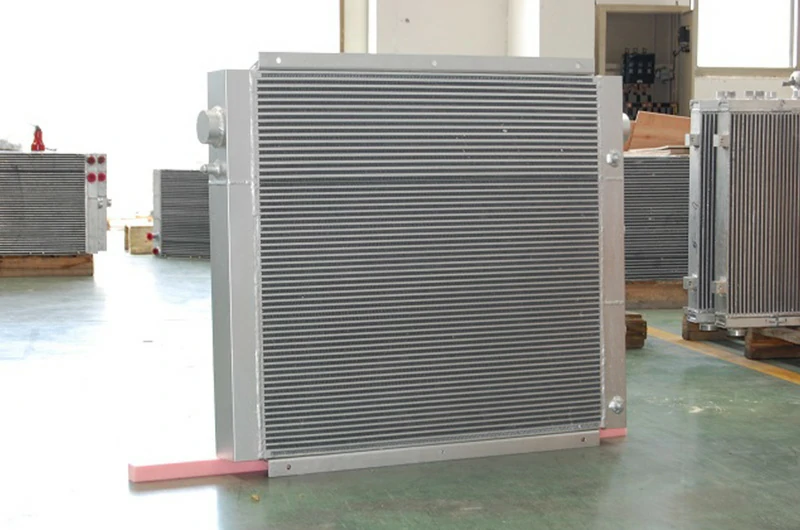

Трубы с оребрением натяжной навивкой широко используются в различных системах охлаждения, в первую очередь для рассеивания тепла и продления срока службы оборудования. Они часто встречаются в охладителях инверторов, нестандартных радиаторах, воздушных компрессорах и гидравлических силовых системах, эффективно рассеивая тепло и обеспечивая стабильный контроль температуры жидкости и работу оборудования.

• Охладители инверторов: используются для отвода тепла от охлаждающей воды двигателя и термомасла.
• Нестандартные радиаторы: устанавливаются в резервуарах для охлаждения систем с замкнутым контуром.
• Воздушные компрессоры: обеспечивают охлаждающие поверхности для воздуха в компрессоре.
• Гидравлические источники питания: охлаждают гидравлическое масло для продления срока службы источников питания.

Специализированные оребренные трубы Chalco

Оребренная труба большого диаметра

Оребренные трубы большого диаметра обычно изготавливаются из стальных труб большого диаметра, хотя в некоторых специализированных отраслях могут использоваться алюминиевые оребренные трубы большого диаметра. Они широко используются в промышленных цехах, сельскохозяйственных теплицах и на предприятиях по сушке пищевых продуктов, обеспечивая отличные показатели рассеивания тепла. Распространенные диаметры варьируются от 2” до 6”, включая сплошные и зубчатые оребренные трубы, изготовленные методом высокочастотной сварки.

Шипованная труба (Nailhead Tube)

Шипованные трубы, также известные как трубы со стальными шипами, в основном используются в теплообменниках нефтехимической промышленности, подходящих для сред, устойчивых к газовой и паровой коррозии. Шипы крепятся к поверхности трубы с помощью технологии контактной сварки, а расположение шипов может быть отрегулировано в соответствии с конкретными требованиями. По сравнению с оребренными трубами, шипованные трубы имеют более высокую механическую прочность, что делает их подходящими для применений, требующих устойчивости к механическим нагрузкам.

Прямоугольная H-образная оребренная труба

Прямоугольные оребренные трубы, также известные как H-образные оребренные трубы, обычно используются в энергетических котлах, промышленных котлах и системах утилизации тепла. Их уникальная прямоугольная конструкция ребер эффективно увеличивает площадь теплопередачи, что делает их особенно подходящими для запыленных сред дымовых газов, таких как экономайзеры в оборудовании, работающем на угле, мазуте, или в мусоросжигательных печах.

Змеевик из оребренной трубы

Змеевики из оребренных труб увеличивают площадь контакта с воздухом за счет ребер, повышая эффективность теплопередачи, и могут быть изогнуты в различные формы в зависимости от спроса. Они обеспечивают энергосбережение, долговечность и коррозионную стойкость, что делает их широко используемыми в теплообменниках для прямого охлаждения и нагрева.

Оребренные трубы Chalco: эффективные и надежные системы теплообмена

Chalco предлагает комплексные решения в области оребренных труб для удовлетворения потребностей различных отраслей в теплообмене. Наши оребренные трубы могут быть изготовлены по индивидуальному заказу в соответствии с требованиями заказчика, обеспечивая максимальную эффективность для применения в промышленных котлах, нефтехимическом оборудовании и крупных системах отопления. Легкая конструкция из алюминиевого сплава обеспечивает превосходную долговечность и коррозионную стойкость, гарантируя длительный срок службы изделия. Наша профессиональная команда сопровождает весь процесс, гарантируя своевременную сдачу проектов и удовлетворение потребностей клиентов.

• Высокоэффективная теплопередача: конструкции наших оребренных труб не только обеспечивают большую площадь рассеивания тепла, но и оптимизируют структурную схему для максимизации эффективности теплопередачи, что делает их подходящими для длительной эксплуатации в интенсивных и сложных условиях.
• Передовой производственный процесс: Chalco располагает инновационными производственными процессами и исследовательскими возможностями, в частности, нашей уникальной технологией экструдированного оребрения, которая сохраняет стабильные показатели теплопередачи в условиях высоких температур и высокого давления.
• Гибкость и индивидуальный подход: основываясь на ваших потребностях, мы предлагаем различные материалы, размеры, толщину ребер и формы для обеспечения совместимости с любыми сложными рабочими условиями. Кроме того, мы поддерживаем специальные процессы, такие как U-образный изгиб, установка детекторов утечек и добавление прерывателей потока.
• Международные стандарты качества: вся продукция из оребренных труб сертифицирована по международным стандартам, таким как SGS, ABS, LLOYDS и MOODY, что гарантирует исключительное качество и надежность.
• Быстрая доставка: благодаря наличию больших складских запасов и множеству высокопроизводительных станков для оребрения мы можем быстро реагировать на крупномасштабные индивидуальные запросы, обеспечивая производство и доставку в короткие сроки.

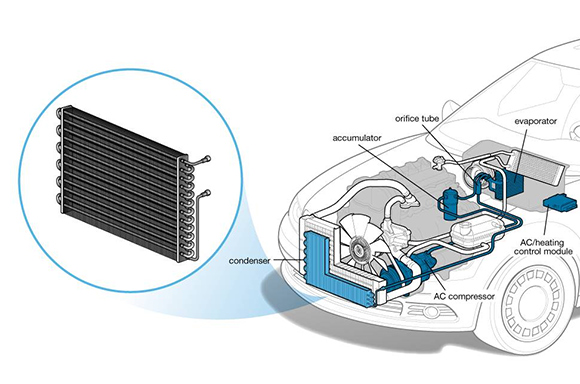

Комплексные решения Chalco для теплообменников: удовлетворение ваших разнообразных потребностей в теплообмене

Алюминиевая заготовка для ребер (Fin Stock)

Алюминиевый лист для пайки

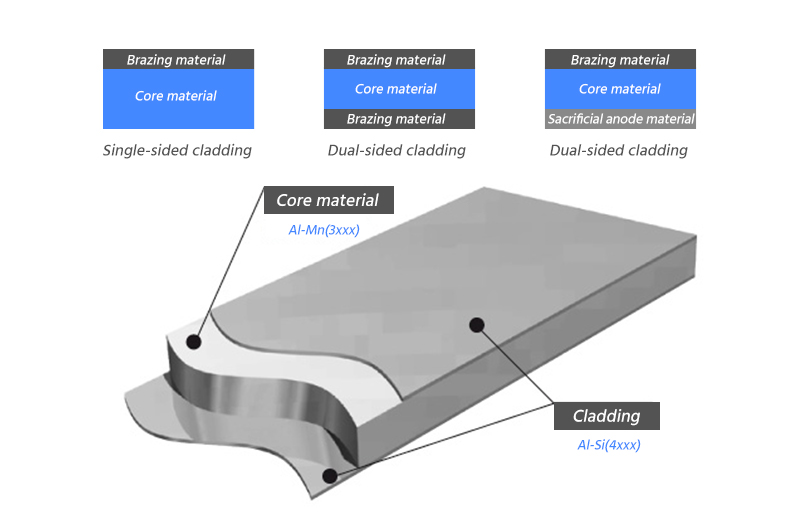

Алюминиевая плакированная катушка для пайки

Высокочастотные сварные трубы (HF)

Неплакированная алюминиевая лента для пайки

Алюминиевая плакированная фольга для пайки

Какая информация необходима для заказа оребренных труб Chalco?

Тип жидкости:

• Жидкость, протекающая внутри оребренной трубы (например, воздух, вода, гликоль, термочувствительные жидкости).
• Давление и температура.
• Максимальное давление и температура внутри трубы.
• Самая высокая температура снаружи оребренной трубы.

Экологические условия:

• Среда, обтекающая оребренную трубу (например, окружающий воздух, вентиляторное охлаждение, продукты сгорания).
• Технические характеристики трубы:
• Размеры базовой трубы: наружный диаметр (OD), толщина стенки (WT) и длина.
• Материалы базовой трубы: такие как нержавеющая сталь 316 (08Х17Н13М2), нержавеющая сталь 304 (08Х18Н10), алюминий, углеродистая сталь, медь и т. д.

Технические характеристики ребер:

• Материалы ребер (например, нержавеющая сталь 316 (08Х17Н13М2), нержавеющая сталь 304 (08Х18Н10), алюминий, углеродистая сталь, медь и т. д.).
• Типы ребер (например, сплошные ребра, зубчатые ребра).
• Высота и толщина ребер.
• Количество ребер на дюйм или на метр (или шаг ребер).

Длина неоребренных участков:

Длина участков без оребрения на обоих концах базовой трубы.

Количество:

Требуемое количество оребренных труб.
