Алюминиевые гнутые трубы

Chalco предлагает прецизионные алюминиевые трубы с гибкой на дорне под различными углами — 30°, 45°, 60°, 90°, 135°, 180° — изготовленные с использованием передовой формовки на станках с ЧПУ для обеспечения постоянной толщины стенок и кривизны. Эти алюминиевые отводы широко используются в системах впуска, выхлопных системах, промышленном оборудовании, высокопроизводительных транспортных средствах и конструкциях ОВиК.

Изготовленная из высокопрочных сплавов, таких как 6061 (АД33), 6063 (АД31), 6005 (АД31Е) и 3003 (АМц), наша продукция поддерживает наружные диаметры (OD) от 1.25" до 5.00", с вариантами круглых, квадратных и прямоугольных труб. Chalco предоставляет комплексные решения, включая выбор материала, прецизионную гибку, конфигурацию аксессуаров, обработку поверхности и индивидуальную доставку, ускоряя ваш проект от проектирования до производства.

Категории продукции гнутых алюминиевых труб

Алюминиевые трубы, изогнутые на 30°

Диапазон наружного диаметра (OD): от 1.5" до 5.0"

Идеально подходит для переходов под небольшим углом, часто используется в начальных секциях систем впуска или выпуска для изменения направления и оптимизации пространства. Гибкое решение для различных инженерных схем.

Свяжитесь с нами сейчас

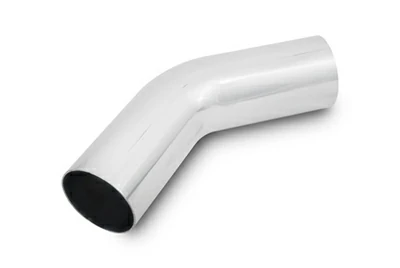

Алюминиевые трубы, изогнутые на 45°

Диапазон наружного диаметра (OD): от 0.75" до 5.0"

Обеспечивает изменение направления под средним углом, подходит для систем охлаждения, воздухозаборников, переходов выхлопных газов и структурных соединений. Балансирует аэродинамический поток с гибкостью пространства — популярен как в индивидуальных тюнинг-проектах, так и в промышленных задачах.

Свяжитесь с нами сейчас

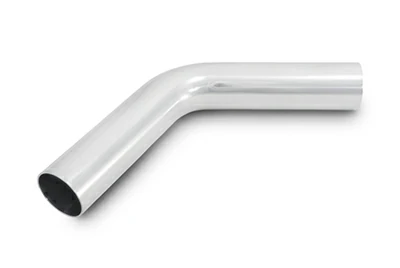

Алюминиевые трубы, изогнутые на 60°

Диапазон наружного диаметра (OD): обычно от 1.0" до 4.0"

Отвод 60°, изогнутый на дорне, обеспечивает компактные характеристики поворота для трубопроводов турбокомпрессоров, модификаций моторного отсека, каналов отопителя и схем выхлопных газов для автоспорта. Более компактный, чем 45°, но более плавный, чем 90°, он идеально подходит для оптимизированного направления воздуха в ограниченном пространстве.

Свяжитесь с нами сейчас

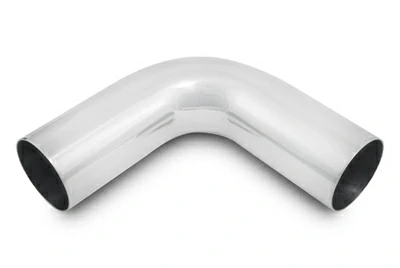

Алюминиевые трубы, изогнутые на 90°

Диапазон наружного диаметра (OD): от 0.75" до 5.0"

Самый широко используемый стандартный отвод, предназначенный для участков, требующих четкого изменения направления, таких как турбозаборники, системы охлаждения, углы масляного потока и структурные колена. Обеспечивает оптимальные характеристики потока и механическую стабильность — лучший выбор для эффективной прокладки.

Свяжитесь с нами сейчас

Типы поперечного сечения изогнутых алюминиевых труб

При гибке алюминиевых труб форма поперечного сечения определяет как их конструктивное назначение, так и сложность процесса гибки. Chalco предлагает услуги по прецизионной гибке различных алюминиевых профилей — от круглых труб до квадратных, прямоугольных и специальных экструдированных профилей — для удовлетворения различных конструкционных, декоративных и функциональных потребностей.

Круглые алюминиевые трубы

Диапазон размеров для гибки: Ø6мм - Ø219мм

Самая распространенная форма, идеально подходящая для транспортировки жидкостей, систем впуска/выпуска, теплообменников, рам и перил. Круглые трубы обеспечивают равномерное распределение напряжений, высокую концентричность и отличную формуемость, что делает их пригодными для дорновой гибки, холодной гибки и валковой гибки.

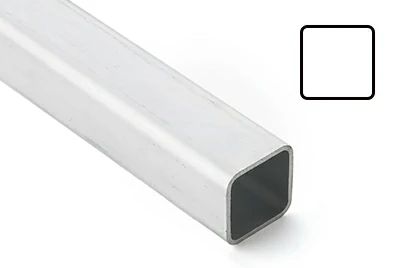

Квадратные алюминиевые трубы

Диапазон размеров для гибки: 10x10мм - 180x180мм

Симметричные со всех сторон, квадратные трубы широко используются в конструкционных каркасах, дисплеях, стеллажах и архитектурных системах. Гибка требует строгого контроля радиусов углов для предотвращения складок или искажений.

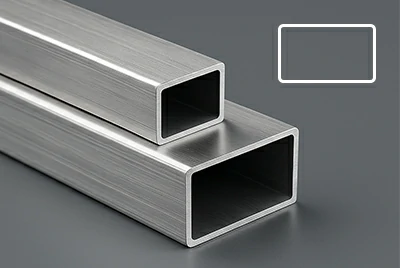

Прямоугольные алюминиевые трубы

Диапазон размеров для гибки: 20x10мм - 150x100мм

Сложнее поддаются гибке вдоль длинной кромки; прямоугольные трубы идеально подходят для направленных несущих конструкций, таких как рамы столов, опорные колонны и корпуса машин. Лучше всего подходят для дорновой или валковой гибки.

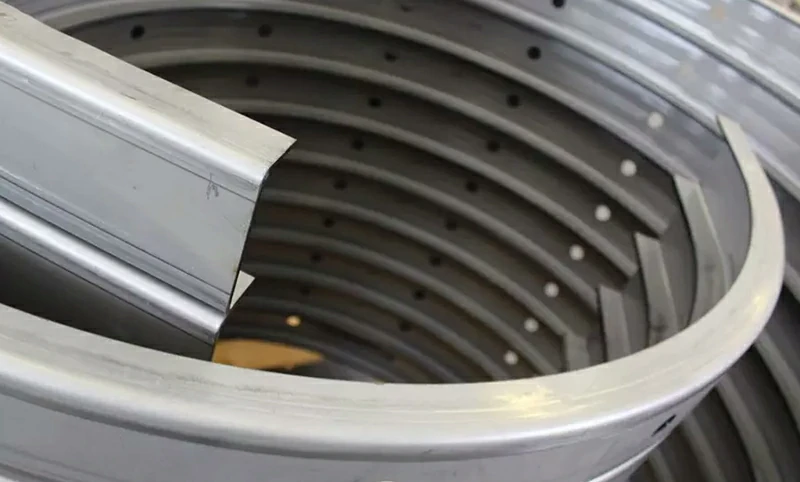

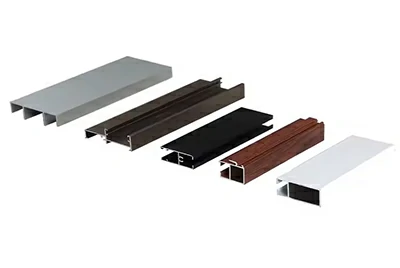

Специальная алюминиевая труба

Chalco поддерживает индивидуальную гибку экструдированных, сборных или нестандартных алюминиевых форм на основе ваших чертежей CAD. Распространены в направляющих, рельсах, радиаторах и нелинейных рамах.

*Требуется предварительная проверка радиуса угла (R-angle) и совместимости сечения.

Chalco предлагает специальную оснастку и дорны для каждого профиля, чтобы обеспечить равномерную кривизну и высокопрочные результаты.

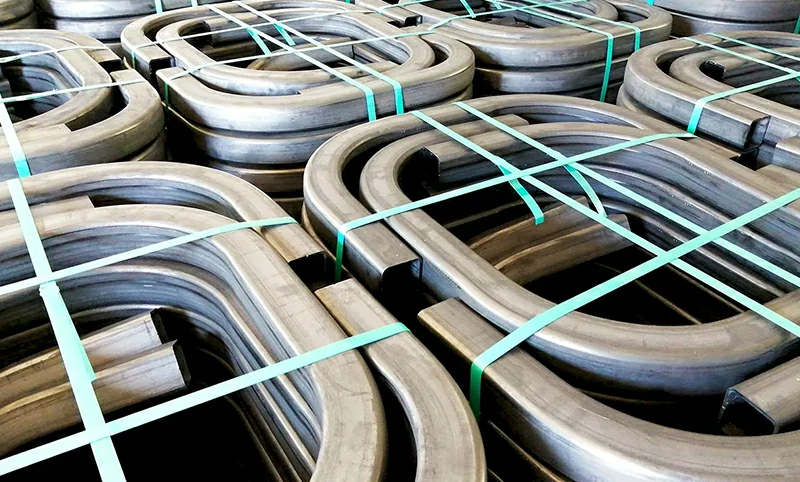

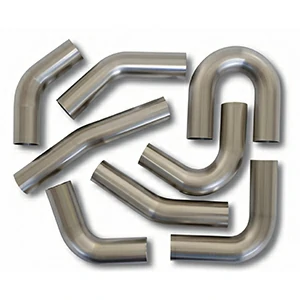

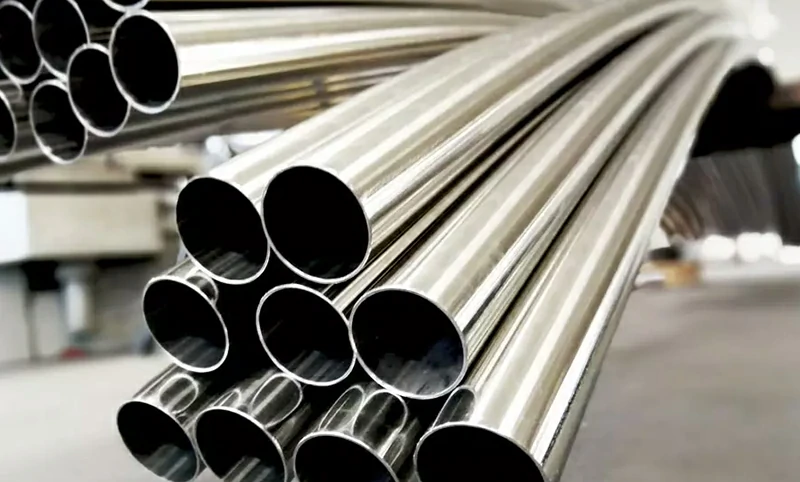

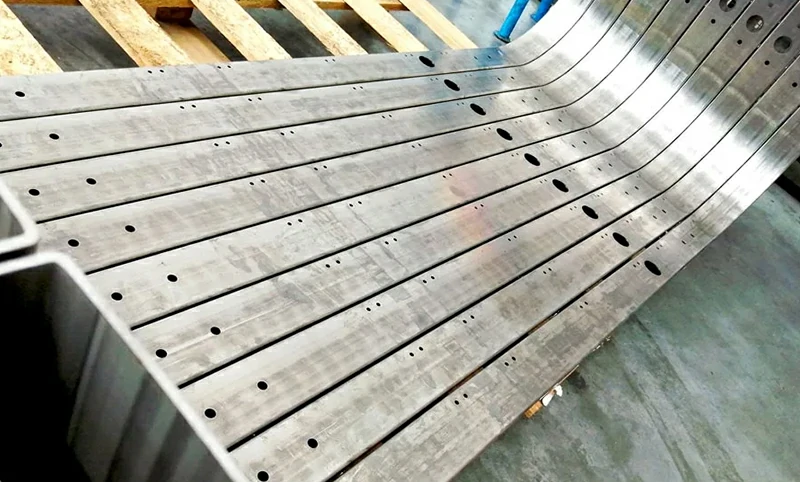

Галерея изогнутых алюминиевых труб

Комплексное решение для алюминиевых трубных фитингов

Chalco предлагает широкий ассортимент алюминиевых отводов, тройников, переходов и фланцев, предоставляя системные решения для соединений в таких отраслях, как автомобилестроение, теплообмен и железнодорожный транспорт. Мы стремимся поставлять высокоточные и надежные компоненты фитингов и интегрированные услуги поддержки для удовлетворения разнообразных требований сложных трубопроводных систем.

Алюминиевые трубные отводы

Алюминиевый трубный тройник

Алюминиевый переход

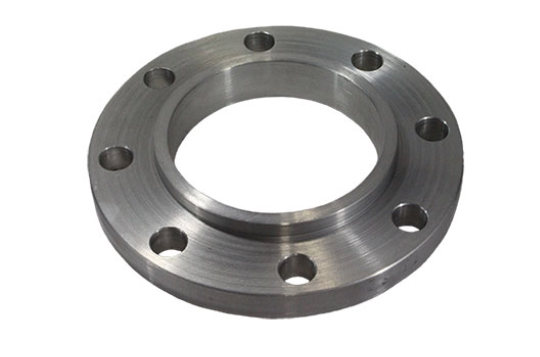

Алюминиевый фланец

Алюминиевые сплавы для дорновой гибки труб

• Изогнутая алюминиевая труба 6063 (АД31) – Архитектурно-декоративная

  Обладает лучшей пластичностью и формуемостью при гибке, чем АД33 (6061), идеально подходит для визуальных и легких конструкций.

  Рекомендуемые процессы: Холодная гибка, Валковая гибка

  Поверхностная отделка: Отличное анодирование (доступно в черном, сером, цветном исполнении)

  Типовые области применения: Рамы дисплеев, мебель, солнцезащитные конструкции, опоры светодиодов

  *Анодированная изогнутая труба 6063 (АД31), алюминиевый отвод 6063

• Изогнутая алюминиевая труба 3003 (АМц) – Коррозионностойкая

  Марганцевый антикоррозийный сплав с хорошей формуемостью, лучше всего подходит для систем низкого/среднего давления и пищевой промышленности.

  Рекомендуемые процессы: Дорновая гибка (тонкостенная), Холодная гибка

  Поверхностная отделка: Подходит для полировки и покрытий

  Типовые области применения: Системы охлаждения, трубы пищевого класса, наружные системы HVAC, легкие промышленные отводы

  *Коррозионностойкая изогнутая алюминиевая труба, пищевая изогнутая труба

• Алюминиевый дорновый отвод 6082 (АД35) – Высокопрочный конструкционный

  Сочетает высокую прочность с хорошей коррозионной стойкостью. Подходит для конструкционных деталей под нагрузкой.

  Рекомендуемые процессы: Дорновая гибка (R ≥ 3D)

  Поверхностная отделка: Анодирование или порошковое окрашивание для повышения долговечности

  Типовые области применения: Защитные дуги, рамы лесов, спортивный инвентарь, несущие опоры

  *Высокопрочный алюминиевый отвод, изогнутая труба 6082 T6 (АД35 Т6)

• Изогнутая алюминиевая труба 7075 (В95) – Аэрокосмический класс

  Чрезвычайно высокая прочность, но ограниченная пластичность. Подходит только для изгибов с большим радиусом или малонагруженных конструкций.

  Рекомендуемые процессы: Валковая гибка, Дорновая гибка с ЧПУ (R ≥ 5D)

  Поверхностная отделка: Не подходит для анодирования; используйте порошковое окрашивание или электрофорез

  Типовые области применения: Гоночные подрамники, детали авиамоделей, конструкции военного назначения

  *Алюминиевый изгиб 7075 (В95), изогнутая труба авиационного класса, U-образный изгиб 7075

• Изогнутая алюминиевая труба 6005 (АД31) – Средняя прочность

  Обеспечивает хорошую сгибаемость и стабильность толщины стенки; экономичный вариант для промышленного применения.

  Рекомендуемые процессы: Холодная гибка, Дорновая гибка

  Поверхностная отделка: Совместима с анодированием и порошковым окрашиванием

  Типовые области применения: Промышленные рамы, поперечины крыши, рекламные дисплеи, оконные конструкции

  *Алюминиевый дорновый отвод 6005 (АД31), изогнутая труба 6005 для рам

• Изогнутая алюминиевая труба 7001 (В95) – Снаряжение для активного отдыха

  Термообработанный сплав, балансирующий прочность и усталостную стойкость, идеально подходит для складных или легких конструкций.

  Рекомендуемые процессы: Холодная гибка, Валковая гибка (R ≥ 4D)

  Поверхностная отделка: Отличное анодирование; идеально подходит для наружного использования

  Типовые области применения: Палаточные стойки, телескопические трубки, крепления для уличных вывесок, регулируемые соединители

  *Изогнутая стойка для кемпинговой палатки, легкий телескопический отвод

• Изогнутая алюминиевая труба 7005 (1915) – Свариваемый класс для улицы

  Аналогичен 7001 с повышенной свариваемостью. Обычно используется в полых конструкционных трубах с высокой усталостной стойкостью.

  Рекомендуемые процессы: Дорновая гибка (предпочтительно толстостенная)

  Поверхностная отделка: Обычно анодируется с широким выбором цветов

  Типовые области применения: Рамы горных велосипедов, раздвижные направляющие, изгибы фитнес-оборудования

  *Сварной алюминиевый велосипедный изгиб, изгиб спортивного инвентаря

Типовые области применения изогнутых алюминиевых труб

Изогнутые алюминиевые трубы Chalco широко используются в различных отраслях промышленности, от легких конструкционных рам до сложных систем передачи жидкостей. Ключевые сектора применения включают:

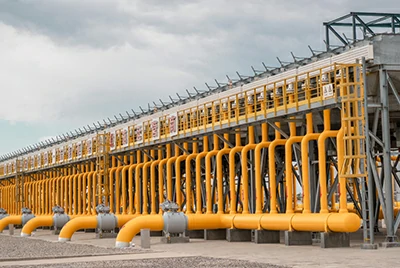

Системы транспортировки газа и жидкостей (горелки, газопроводы)

Благодаря отличной теплопроводности и коррозионной стойкости, алюминиевые изогнутые трубки обычно используются в качестве соединительных трубопроводов для газа или природного газа в таком оборудовании, как настенные котлы и печи. 180-градусные U-образные дорновые отводы часто используются для достижения многоугольной пространственной разводки, уменьшая потребность в соединениях и улучшая герметичность.

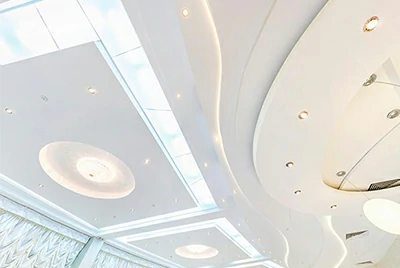

Конструкции алюминиевых осветительных приборов

Используются для подвесных кронштейнов ламп, монтажных скоб и систем трекового освещения. Благодаря легкому весу, коррозионной стойкости и формуемости, они широко применяются в коммерческом, сценическом освещении и декоративных целях.

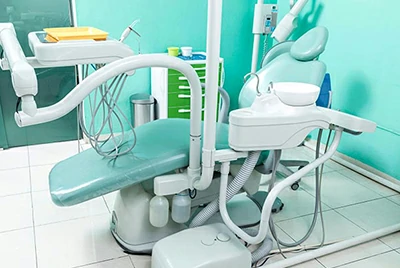

Медицинское оборудование и компоненты рукояток

Такие как ручки для толкания мобильных устройств, вспомогательные поручни на больничных койках и рамы инвалидных колясок. Обычно изготавливаются из алюминиевых трубок диаметром 3/4" или 1" методом холодной гибки; эти детали проходят прецизионную обработку для соответствия эргономичным кривым и отделываются анодированием для получения легко очищаемых поверхностей.

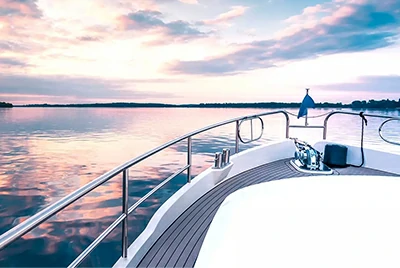

Судостроение и морские инженерные сооружения

Алюминиевые изогнутые трубы широко используются в ограждениях яхт, посадочных трапах, рамах иллюминаторов и каркасах тентов. Предпочтительны сплавы 6061 (АД33), 6063 (АД31) и высококоррозионностойкие марки, такие как 5052 (АМг2.5) и 5086 (АМг4), часто обрабатываемые анодированием морского класса.

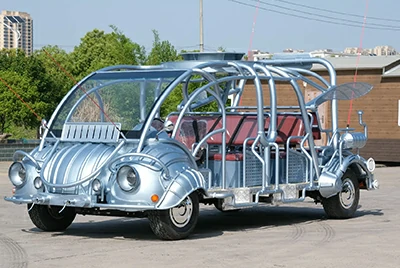

Поручни и структурные компоненты транспорта

Обычно встречаются в автобусах, метро и трамваях в качестве внутренних защитных поручней, каркасов сидений и вспомогательных структур. Сплавы 6061-T6 (АД33 Т6) и 6063-T5 (АД31 Т5) предпочтительны из-за их формуемости и износостойкости. Холодная или валковая гибка обеспечивают гладкую отделку и удобный захват.

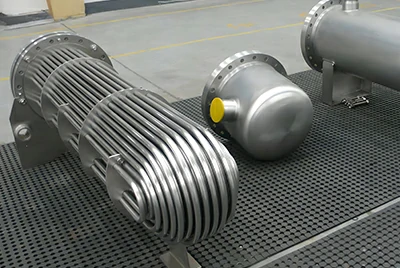

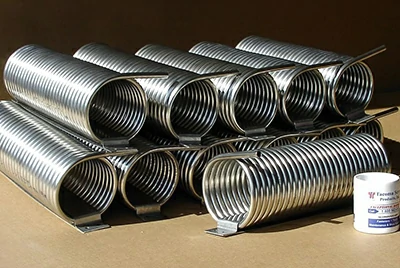

Алюминиевые системы охлаждающих змеевиков

Изготовленные методом непрерывной валковой или дорновой гибки, алюминиевые охлаждающие змеевики широко применяются в системах кондиционирования и модулях управления тепловым режимом для аккумуляторов. Типовой размер составляет 3/8" OD, рекомендуются сплавы 3003 (АМц) или 6063 (АД31).

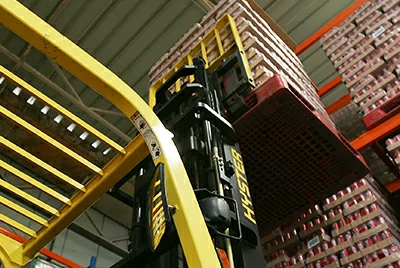

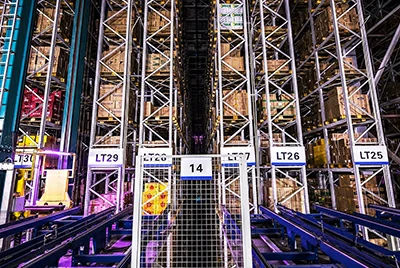

Рамы промышленных тележек и складские стеллажи

Легкие рамы из алюминиевых труб изгибаются для производства стеллажей, мобильных инструментальных тележек и витрин. По сравнению со сталью, они легче и устойчивы к коррозии — идеально подходят для логистики.

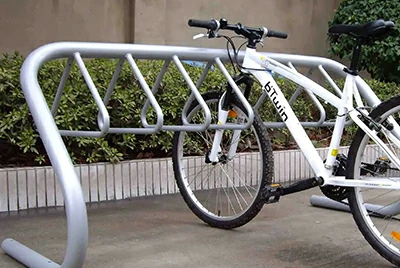

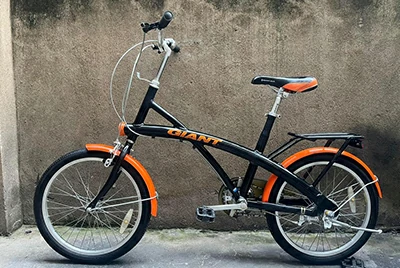

Рамы и рули алюминиевых велосипедов

Изогнутые алюминиевые трубки используются для легких велосипедных рам и рулей. Алюминий 6061-T6 (АД33 Т6) обеспечивает прочность и простоту анодирования. Производство включает валковую гибку в сочетании с лазерной резкой.

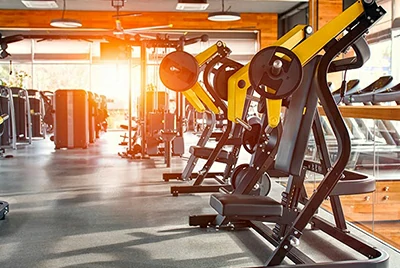

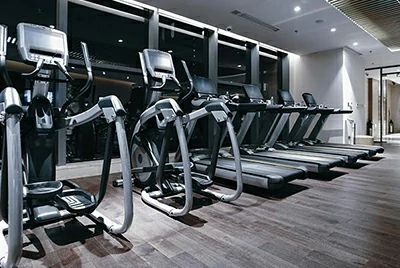

Спортивный инвентарь и фитнес-конструкции

Изогнутые алюминиевые трубы из сплавов 6061 (АД33) или 7005 (1915) обеспечивают высокое соотношение прочности к весу и отличную устойчивость к ржавчине. Дорновая или холодная гибка обеспечивают гладкость на ощупь и прочность конструкции.

Chalco предлагает универсальные решения по изготовлению изогнутых алюминиевых труб с быстрой настройкой на основе отраслевых стандартов или чертежей заказчика.

Прецизионные возможности гибки

В производстве изогнутых алюминиевых труб Chalco обладает полной промышленной системой обработки. Мы предлагаем следующие основные процессы гибки:

Основные процессы гибки

•

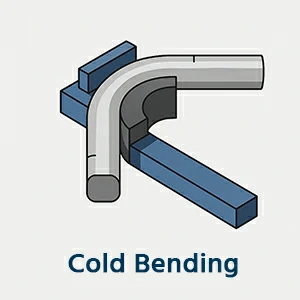

  Холодная гибка — это традиционный процесс деформации алюминиевой трубы в желаемую форму без нагрева. Подходит для стандартной толщины стенок и обычных диаметров. Формовка быстро завершается при комнатной температуре.

Типовые применения: Витрины, дверные и оконные рамы, мебельные трубы, декоративная отделка.

Преимущества:

• Высокая эффективность обработки и низкая стоимость для массового производства.
• После гибки не требуется термическая обработка, что сохраняет целостность поверхности.
• Подходит для алюминиевой мебели с умеренной точностью и большими объемами.

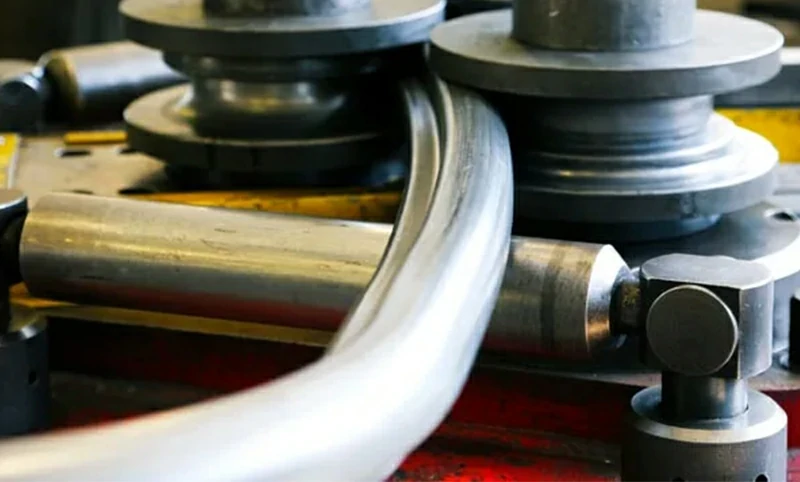

Дорновая гибка

•

  Дорновая гибка — это высокоточный процесс формовки для тонкостенных алюминиевых труб. Внутрь трубы вставляется дорн для предотвращения образования складок и сплющивания. Идеально для сложных углов.

Применимые сценарии: Системы интеркулеров, гоночные выхлопные системы, опоры медицинского оборудования, 180-градусные U-образные отводы.

Преимущества:

• Поддерживает стенки труб для предотвращения деформации.
• Управление с ЧПУ, обеспечивающее стабильность для изгибов от 30 до 180 градусов.
• Особенно подходит для труб с толщиной стенки ≤ 1.65 мм.

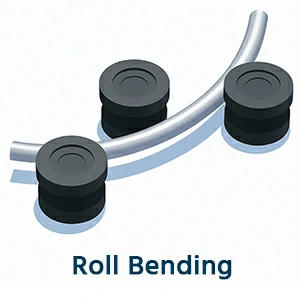

Валковая гибка

•

  Валковая гибка использует три ролика для достижения непрерывного изгиба с большим радиусом (R ≥ 10D). Подходит для труб большого диаметра и плавных кривых без острых углов.

Применимые сценарии: Фасады зданий, длиннодуговые рамы, направляющие рельсы.

Преимущества:

• Поддерживает непрерывные изгибы большой кривизны с R ≥ 10D.
• Плавные изгибы без заметных складок.
• Возможность гибки труб длиной до 6 метров.

Основные характеристики возможностей Chalco

• Гарантия точности ЧПУ: контроль угловой погрешности в пределах ±0.5 градуса.
• Широкий диапазон размеров: наружные диаметры от 0.75" до 5.0", длина до 6 метров.
• Поддержка различных объемов: от прототипов до крупномасштабного производства.

Варианты финишной пост-обработки

Для повышения визуальной привлекательности и коррозионной стойкости Chalco предоставляет различные услуги по обработке поверхности:

Варианты обработки поверхности

• Анодирование: повышает коррозионную стойкость, доступно в серебристом, черном и других цветах.
• Полировка: для применений, требующих высокого блеска, например, в медицине.
• Порошковое покрытие: обеспечивает УФ-защиту и долговечность.

Возможности вторичной обработки

• Нарезание резьбы после гибки: для упрощения фиксации.
• Формовка концов: развальцовка, высадка и расширение концов труб.
• Пробивка отверстий и прорезка пазов для структурной сборки.
• Сварка: методы TIG и MIG для интегрированной сборки.

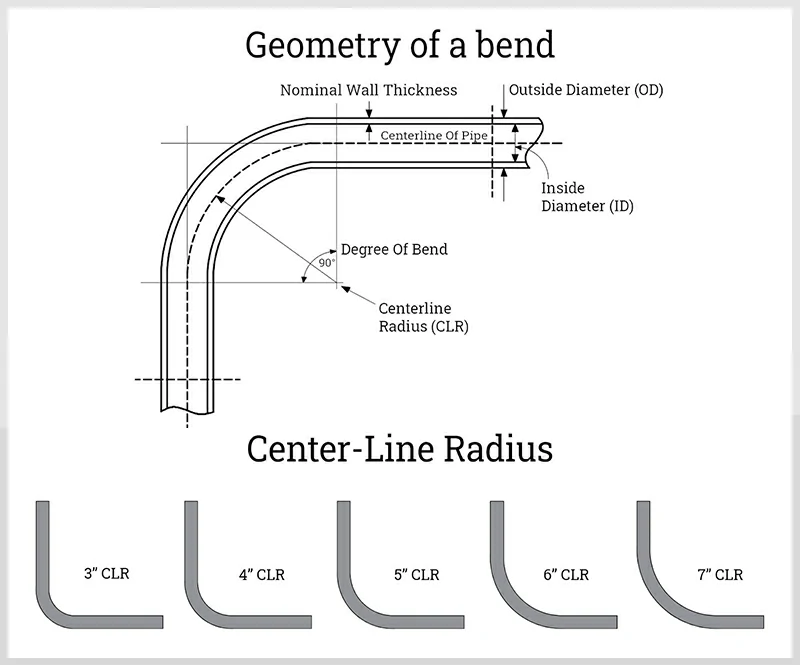

Сводная таблица технических параметров дорновой гибки алюминия

Часто задаваемые вопросы

Почему дорновая гибка лучше прессовой для ограниченного пространства?

Прессовая гибка часто вызывает складки или сплющивание. Дорновая гибка обеспечивает внутреннюю поддержку, сохраняя круглое сечение даже при малых радиусах (1D или 1.5D), что критично для систем интеркулеров и впуска.

Как Chalco обеспечивает стабильность углов в разных партиях?

Мы используем систему ЧПУ с симуляцией компенсации изгиба. Каждый угол контролируется с допуском ±0.5 градуса. Мы стандартизируем CLR для высокой взаимозаменяемости.

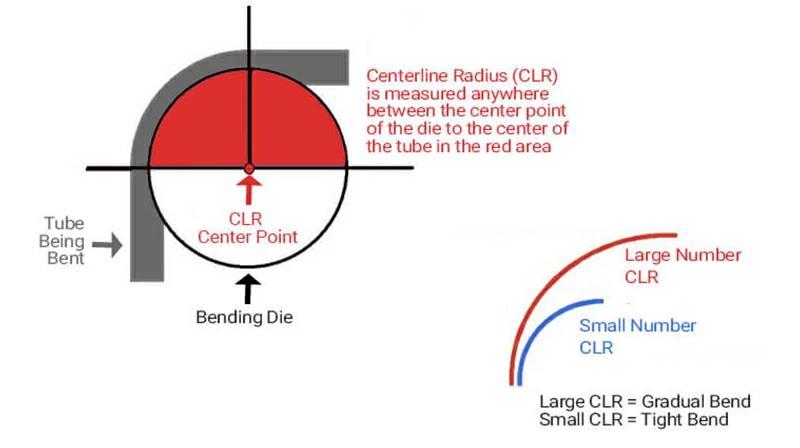

Что такое CLR и как его выбрать?

CLR — радиус осевой линии. 1.5D подходит для стандартов, 1D для компактных систем. Чем меньше радиус, тем сложнее процесс.

Можно ли заказать трубу по индивидуальному чертежу?

Да. Chalco поддерживает настройку по вашим чертежам, включая специальные диаметры, углы и типы соединений. Доступны малые партии и бесплатные образцы.

Трескается ли сплав 6061 (АД33) при гибке?

Состояние T6 очень твердое и может треснуть. Мы используем 6061-T4 (АД33 Т4) для гибки, а затем проводим старение до T6, гарантируя прочность без трещин.

Влияет ли толщина стенки на поток воздуха?

Да. 16ga (1.65 мм) подходит для общих систем, а 2.0 мм лучше для систем с турбонаддувом, обеспечивая более высокую стойкость к давлению и нагреву.

Как обеспечить коррозионную стойкость для морской среды?

Мы предлагаем анодирование, полировку и порошковое окрашивание. Для моря мы рекомендуем черное анодирование, устойчивое к соляному туману.

Могут ли U-образные отводы (180°) иметь длинные концы?

Да, мы изготавливаем U-образные отводы с любой указанной длиной плеч для удобства сварки или крепления в системах интеркулеров.
