Медные плакированные алюминиевые листы сочетают в себе отличную электропроводность меди с легкостью и экономичностью алюминия. Они обеспечивают высокую проводимость, хорошие тепловые характеристики, коррозионную стойкость, небольшой вес и экономическую эффективность.
Они являются идеальной альтернативой медным проводникам в энергетике, снижая затраты при обеспечении стабильных электрических характеристик и прочности.
Технические характеристики медно-алюминиевых листов
Стандарты: NB/T 47002.4-2009, GB/T 32468-2015, ASTM B898 / B891, ASTM B432 / EN 485-1/2/3, ASTM B734 / ISO 4521, EN 573, ASTM B209
Сертификация: IEC 60439, UL 486A/B, IEC 62660-2 / ISO 12405 / UN 38.3, ISO 9001, RoHS, REACH
Доступны бесплатные образцы для тестирования проводимости, механических свойств и качества композита.
Все изделия поставляются с заводскими сертификатами качества (MTC) и отчетами об инспекции третьих сторон (например, SGS, TÜV, BV).
Мгновенное предложениеОписание медно-алюминиевых листов
Структура продукта
- Односторонний медно-алюминиевый лист (Cu/Al): Обычное соотношение толщины составляет 15/85, но по запросу доступны индивидуальные соотношения от 5/95 до 50/50.
- Двусторонний медно-алюминиевый лист (Cu/Al/Cu): Обычное соотношение составляет 10/80/10, при этом толщина медного слоя может достигать 30%.
- Двусторонний алюминиево-медный лист (Al/Cu/Al): Также доступен, обычное соотношение 10/80/10.
Мы предлагаем полную кастомизацию медно-алюминиевых листов, включая общую толщину, процентное содержание меди и габаритные размеры для удовлетворения специфических требований различных проектов.
Размеры изделий
- Общая толщина: 0.5 – 15.0 мм (индивидуальные спецификации до 20 мм и более)
- Ширина: ≤1200 мм (возможна кастомизация до 2000 мм)
- Длина: ≤6000 мм (возможна резка на листы)
- Метод соединения: Вставной композит, накладной композит, сварной композит
- Типы продукции: Листы, плиты, фольга, рулоны, диски, клеммные соединители, бобышки, шайбы, зажимы PG, блоки заземления (проектирование и изготовление по индивидуальному заказу)
- Изгиб на 90 градусов: Без трещин
- Коэффициент медного покрытия: 100%
Состав сплавов
Медный слой: T2 (М1/М2), TU1 (М0б), H62/H65 (Л62/Л65), C11000, C10200, C70600 (ASME SB171 / SB152 / GB/T 2040)
Алюминиевый слой: 1050 (А5), 1060 (А6), 1070 (А7), 3003 (АМц), 8011 (8111), LF21 (АМц), L2 (АД1) (GB/T 3880, GB/T 3190)
Популярные виды медно-алюминиевых листов
Мы предлагаем широкий ассортимент популярных медно-алюминиевых листов и биметаллических изделий по индивидуальному заказу, включая односторонние медные пластины, двухсторонние композиты, структуры с медными вставками, шины CCA и многое другое.
Свяжитесь с нами для получения бесплатных образцов и индивидуальных решений.

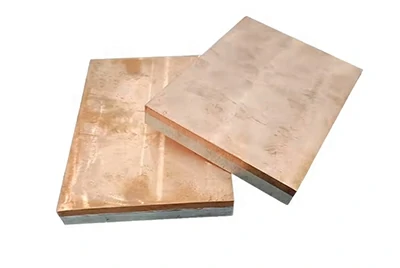

Мгновенное предложениеОдносторонний медно-алюминиевый лист
Обычные размеры включают 500х600, 600х1200, 1050х1250 мм, подходящие для применения в области электропроводности и термоменеджмента, таких как электромобили, светодиоды и силовые модули.

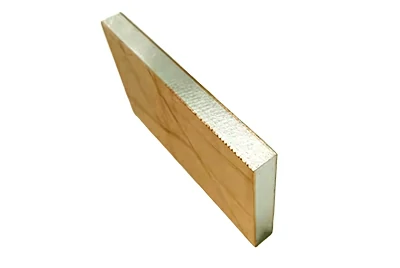

Двусторонний медно-алюминиевый лист
Стандартное соотношение 10/80/10, при этом толщина медного слоя до 30%, что обеспечивает превосходную проводимость и тепловые характеристики, идеально подходит для высокотребовательной силовой электроники и модулей рассеивания тепла.

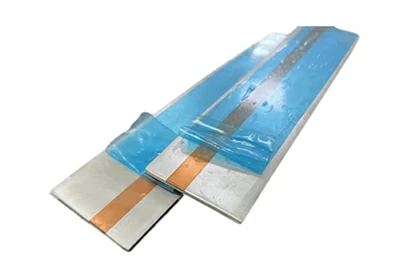

Одиночная вставка (Inlay)
Доступны индивидуальная ширина и толщина медной вставки, а также размеры пластины. Идеально подходит для применений, требующих локальной проводимости или теплоотвода, таких как разъемы аккумуляторов и системы шин.

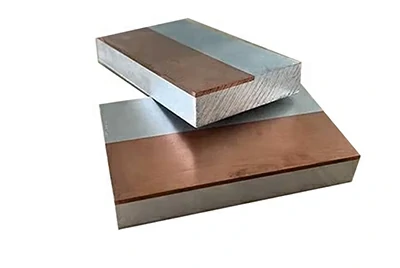

Односторонняя вставка
Возможно индивидуальное позиционирование медного слоя, его размер и соотношение на основе вашего проекта. Это эффективно снижает затраты на материалы, обеспечивая при этом специфическую проводимость или требования к качеству сварки в определенных зонах.

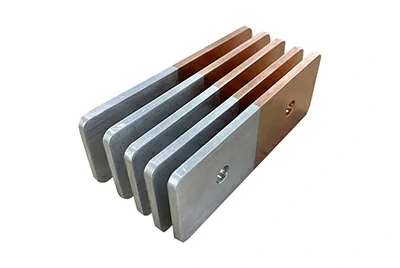

Шина CCA
Медно-алюминиевые шины обеспечивают отличную проводимость, поддерживают штамповку и кастомизацию размеров и расположения отверстий, широко используются в силовых соединениях, таких как аккумуляторные блоки и инверторы.

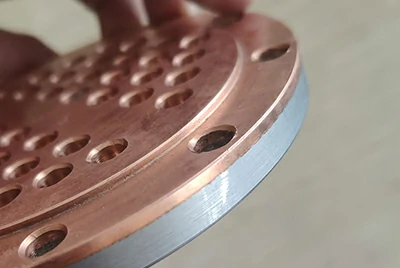

Трубная решетка из медно-алюминиевого листа
Трубные решетки из медно-алюминиевых листов соответствуют стандарту ASTM B432, толщина варьируется от 3 до 600 мм, диаметр от 450 до 5000 мм. Они устойчивы к воздействию тепла и давления, идеально подходят для высокоточных композитных соединений в теплообменном оборудовании.
Трубные решетки из медно-алюминиевых листов соответствуют ASTM B432, толщина 3–600 мм, диаметр 450–5000 мм. Они устойчивы к нагреву и давлению, идеальны для высокоточных композитных соединений в теплообменном оборудовании.
Медно-алюминиевая полоса
Медно-алюминиевый блок заземления
Медно-алюминиевая бобышка заземления
Медно-алюминиевые ленты
Композитная шайба Cu-Al
Медно-алюминиевая шайба
Медно-алюминиевая переходная шина
Медно-алюминиевая плоская шина CCA
Медно-алюминиевый биметаллический кабельный разъем
В дополнение к медно-алюминиевым композитным материалам мы также предлагаем множество других биметаллических изделий. Мы принимаем индивидуальные заказы на различные виды продукции.
Мгновенное предложение

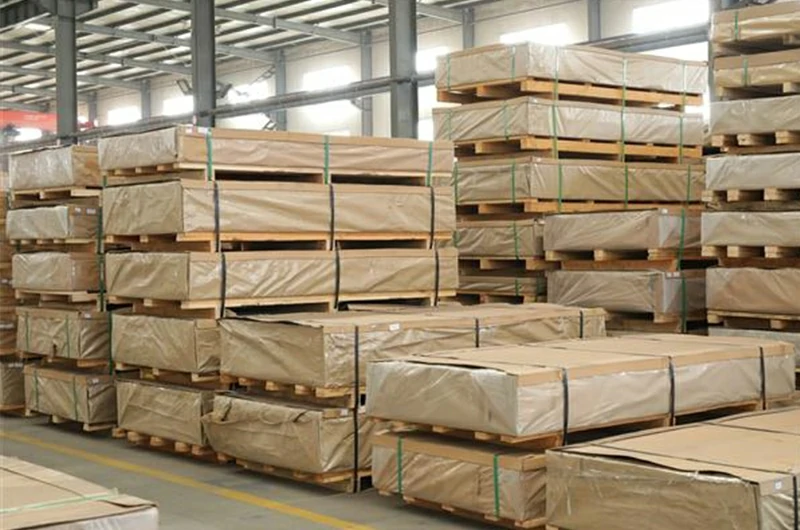

Складские размеры медно-алюминиевых листов
Товары из наличия могут быть отгружены в течение 24 часов.
Если вы не нашли нужный размер, свяжитесь с нами для изготовления по индивидуальному заказу.
Мгновенное предложение| Сплав | Состояние (Temper) | Спецификация | Размер (мм) | Содержание меди | Количество |
| 1060 (А6)/T2 (М1) | O (Мягкое) | Лист | 2.0х605х1200 | 10% | 190 шт |
| 1060 (А6)/T2 (М1) | O (Мягкое) | Лист | 1.5х605х1200 | 10% | 278 шт |
| 1060 (А6)/T2 (М1) | O (Мягкое) | Лист | 1.0х605х1200 | 10% | 334 шт |
| 1060 (А6)/T2 (М1) | O (Мягкое) | Лист | 5.0х150х2000 | 10% | 205 шт |
| 3003 (АМц)/T2 (М1) | H18 (Нагартованное) | Лист | 1.5х600х1000 | 12.24% | 60 шт |
| 3003 (АМц)/T2 (М1) | H18 (Нагартованное) | Лист | 2.0х600х1000 | 10% | 2000 шт |
| 1060 (А6)/T2 (М1) | O (Мягкое) | Рулон | 1.0х15 | 10% | - |
| 1060 (А6)/T2 (М1) | O (Мягкое) | Рулон | 1.0х20 | 10% | - |
| 1060 (А6)/T2 (М1) | O (Мягкое) | Рулон | 1.0х25 | 10% | - |
| 1060 (А6)/T2 (М1) | O (Мягкое) | Рулон | 1.0х30 | 10% | - |
| 1060 (А6)/T2 (М1) | O (Мягкое) | Рулон | 1.0х35 | 10% | - |
| 1060 (А6)/T2 (М1) | O (Мягкое) | Рулон | 1.0х40 | 10% | - |
| 1060 (А6)/T2 (М1) | O (Мягкое) | Рулон | 1.5х20 | 10% | - |
| 1060 (А6)/T2 (М1) | O (Мягкое) | Рулон | 1.5х25 | 10% | - |
| 1060 (А6)/T2 (М1) | O (Мягкое) | Рулон | 1.5х30 | 10% | - |
| 1060 (А6)/T2 (М1) | O (Мягкое) | Рулон | 1.5х35 | 10% | - |
| 1060 (А6)/T2 (М1) | O (Мягкое) | Рулон | 1.5х40 | 10% | - |
| 1060 (А6)/T2 (М1) | O (Мягкое) | Рулон | 2.0х20 | 10% | - |
| 1060 (А6)/T2 (М1) | O (Мягкое) | Рулон | 2.0х25 | 10% | - |
| 1060 (А6)/T2 (М1) | O (Мягкое) | Рулон | 2.0х30 | 10% | - |
Механические и электрические свойства омедненных алюминиевых плит
Ниже приведены ключевые эксплуатационные параметры омедненных алюминиевых плит, представляющих собой легкое и экономичное решение для электротехнических применений с высокой проводимостью.
| Тип (Состав) | Состояние (Закалка) | Предел текучести МПа (Ksi) | Временное сопротивление МПа (Ksi) | Удлинение % мин. | Теплопроводность кал/см/сек/°C | Электропроводность %IACS |
| Cu 10% Al 90% | Мягкое (О) | 39-49 (5.7-7.1) | 83-110 (12-16) | 28 | 0.54 | 61-63 |
| Cu 10% Al 90% | Твердое (H) | 124-152 (18-22) | 173-200 (25-29) | 5 | ||
| Cu 20% Al 80% | Мягкое (О) | 44-54 (6.4-7.8) | 97-117 (14-17) | 30 | 0.58 | 64-66 |
| Cu 20% Al 80% | Твердое (H) | 152-179 (22-26) | 186-207 (27-30) | 5 | ||
| Cu 10% Al 80% Cu 10% | Мягкое (О) | 44-54 (6.4-7.8) | 97-117 (14-17) | 30 | 0.58 | 64-66 |
| Cu 10% Al 80% Cu 10% | Твердое (H) | 152-179 (22-26) | 186-207 (27-30) | 5 | ||
| Cu 30% Al 70% | Мягкое (О) | 49-56 (7.1-8.1) | 117-138 (17-20) | 34 | 0.62 | 68-70 |
| Cu 30% Al 70% | Твердое (H) | 167-186 (24.2-27) | 193-228 (28-33) | 6 | ||
| Cu 15% Al 70% Cu 15% | Мягкое (О) | 49-56 (7.1-8.1) | 117-138 (17-20) | 34 | 0.62 | 68-70 |
| Cu 15% Al 70% Cu 15% | Твердое (H) | 167-186 (24.2-27) | 193-228 (28-33) | 6 |
Области применения омедненных алюминиевых плит
- Электроэнергетика: используется для сборных шин, токопроводящих разъемов и переходных муфт, обеспечивая стабильную проводимость при снижении энергопотребления и затрат.
- Электроника и производство аккумуляторов: применяется для выводов литиевых батарей, соединителей, шин, кабельных вилок и т. д., обеспечивая легкость и высокую проводимость.
- Светодиоды и системы теплоотвода: используется в светодиодных подложках и радиаторах, повышая тепловую эффективность и продлевая срок службы.
- Новая энергетика и электромобили: применяется в инверторах, модулях IGBT и теплоотводящих структурах накопителей энергии.
- Строительство и товары народного потребления: благодаря эстетичному внешнему виду и низкой стоимости подходит для декоративных элементов и бытовых металлических изделий.

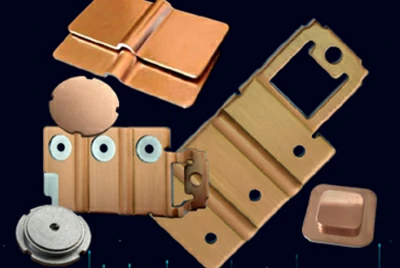

Отрицательные клеммы и шины силовых аккумуляторов
В соединителях силовых аккумуляторов используются лито-катаные медно-алюминиевые композитные плиты, обеспечивающие прочное нерасслаивающееся соединение, высокую прочность, хорошую обрабатываемость и стабильную проводимость в долгосрочной перспективе.

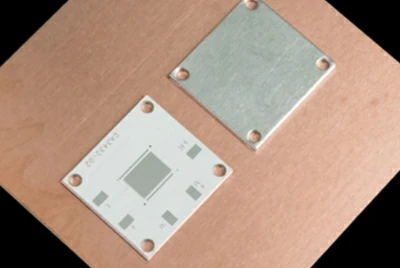

Медно-алюминиевый композит для светодиодов
Светодиодные подложки из медно-алюминиевого композита с термоэлектрическим разделением сочетают в себе теплопроводность меди с теплоотдачей и легкостью алюминия, что идеально подходит для светодиодов следующего поколения и устройств связи.

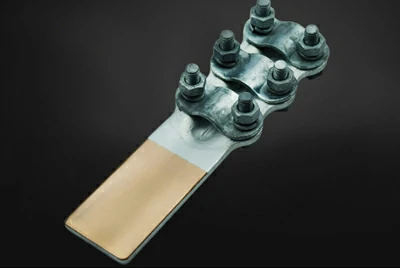

Медно-алюминиевый коннектор
Благодаря передовому композитному формованию этот коннектор обладает отличной проводимостью, высокой термостойкостью и предотвращает электрохимические реакции, что делает его идеальным для шинных и клеммных соединений.

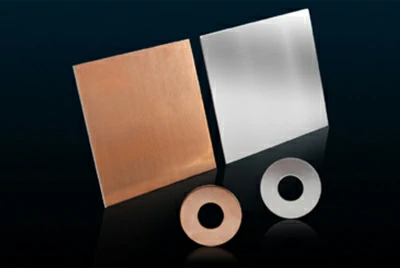

Медно-алюминиевая композитная шайба
Используется для медно-алюминиевых переходов, эти шайбы предотвращают коррозию и перегрев, широко применяются в реакторах и литиевых батареях; толщина составляет 1.0–3.0 мм, а доля медного слоя — 10%–30%.

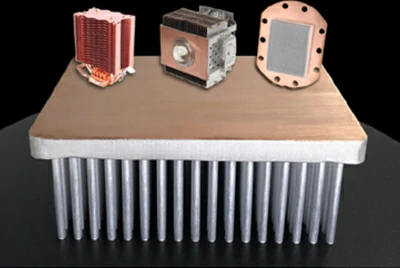

Медно-алюминиевый композитный радиатор
Обладая высокой теплопроводностью и малым весом, эти радиаторы обеспечивают превосходную эффективность и широко используются в приложениях с высокой плотностью теплового потока, таких как инверторы электромобилей, чипы ПЛК и мощные светодиоды.
Медно-алюминиевая плита для соединений литиевых батарей
Медно-алюминиевые плиты и алюминиево-медные композиты для соединений литиевых батарей и гидрометаллургических систем обеспечивают отличную проводимость, коррозионную стойкость и длительный срок службы.
Корпуса и шасси для электроники
Медно-алюминиевый материал, легкий и простой в формовании, с низким сопротивлением для экранирования и возможностью гальванического покрытия, идеален для проводящих и тепловых компонентов.

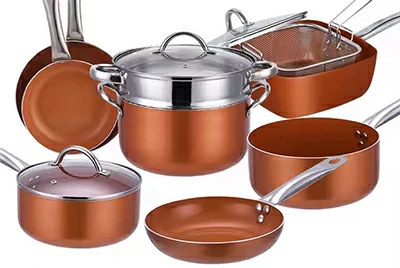

В сфере общественного питания и посуды
Омедненный алюминий сочетает в себе классический внешний вид и отличную теплопроводность меди с проводимостью, прочностью и легкостью алюминия.
Преимущества омедненных алюминиевых плит
- Медный слой обеспечивает высокую электропроводность (≥92% IACS), что делает его идеальным для высокоэффективной передачи электроэнергии в таких областях, как распределение питания, проводка и печатные платы.
- Отличная теплопроводность и рассеивание тепла подходят для радиаторов, теплообменников и других устройств с высоким тепловыделением.
- Металлургическая связь обеспечивает прочные и долговечные соединения с высокой термостойкостью (до 500°C без расслоения) и коррозионной стойкостью, гарантируя долгий срок службы.
- Обладает хорошей способностью к растяжению, глубокой вытяжке и гибке; отсутствие расслоения при изгибе на 90°.
- Поддерживает вторичную обработку, такую как сварка, гальваника, сверление и нарезание резьбы, совместим с автоматизированными производственными линиями.
- Алюминиевый сердечник значительно снижает вес, сокращая использование меди на величину до 64% при сохранении той же проводимости.
Медно-алюминиевые плиты Chalco производятся с использованием передовых технологий, что значительно повышает прочность на отрыв, гарантируя отсутствие трещин или расслоения в процессе резки, гибки, растяжения, сверления или штамповки.
Запросить цену
Превосходная формуемость для эффективной обработки
Омедненные алюминиевые плиты обладают исключительной пластичностью, что делает их идеальными для глубокой вытяжки, штамповки и ротационной вытяжки. Такая формуемость помогает производителям снизить сложность обработки и повысить выход годной продукции при массовом производстве.
Для большинства применений используются нагартованные (H) или упрочненные материалы вместо полностью отожженных (O) листов, что обеспечивает баланс прочности и гибкости. Это снижает риск деформации или растрескивания при формовке.
Соответствие требованиям сложной формовки без образования трещин
Во многих проектах покупатели обеспокоены тем, смогут ли композитные материалы выдержать точную или глубокую формовку. Плиты CCA решают эту проблему благодаря стабильным показателям формоустойчивости.
Благодаря меньшему количеству дефектов формовки, совместимости с автоматической штамповкой и отличной гибкости материала, омедненные алюминиевые плиты помогают повысить производственную мощность, сократить количество отходов и обеспечить более гибкие конструктивные решения.
Запросить цену
Популярные товары из омедненного алюминия - Склад Chalco
Медно-алюминиевая шина
Медно-алюминиевые соединительные клеммы
Лента из омедненного алюминия
Проволока из омедненного алюминия
Плита из омедненного алюминия
Пайка алюминия с медью
Снижение затрат на медь и повышение общего соотношения цены и качества
Омедненные алюминиевые плиты сохраняют отличную проводимость и тепловые характеристики, при этом значительно сокращая использование меди, что эффективно снижает затраты на сырье:
- По сравнению с цельной медью, для замены 1000 кг меди требуется всего 372 кг омедненного алюминия (с 10% меди), что позволяет сэкономить более 60% затрат на медный материал.
- Толщина плиты может быть увеличена без ущерба для функциональности, предлагая более экономичное решение.
- Медный слой обеспечивает проводимость, в то время как легкий алюминиевый сердечник снижает общую стоимость материала.
- Индивидуальные конструктивные решения и стандартные методы соединения (такие как сварка взрывом, переходные шины, болтовые соединения и т. д.) снижают трудности обработки и дополнительные расходы, связанные с медно-алюминиевыми соединениями.
Несколько процессов производства композитов для удовлетворения различных потребностей применения
Мы предлагаем широкий спектр настраиваемых процессов и решений для производства медно-алюминиевых композитов, отвечающих потребностям клиентов в проводимости, прочности, точности и контроле затрат — от высокопрочных до облегченных конструкций.
Сварка взрывом
Идеально подходит для производства толстых композитных плит большой площади с прочным соединением, отсутствием расслоения и коррозионной стойкостью. Позволяет создавать трехслойные структуры, такие как Cu/Al, Al/Cu/Al и Cu/Al/Cu.
Свяжитесь с нами прямо сейчас

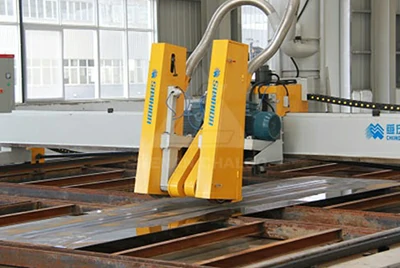

Соединение прокаткой (Roll Bonding)
Соединяет медь и алюминий посредством холодной или горячей прокатки; идеально подходит для прецизионной обработки и используется в ультратонких пластинах и теплоотводящих лентах.

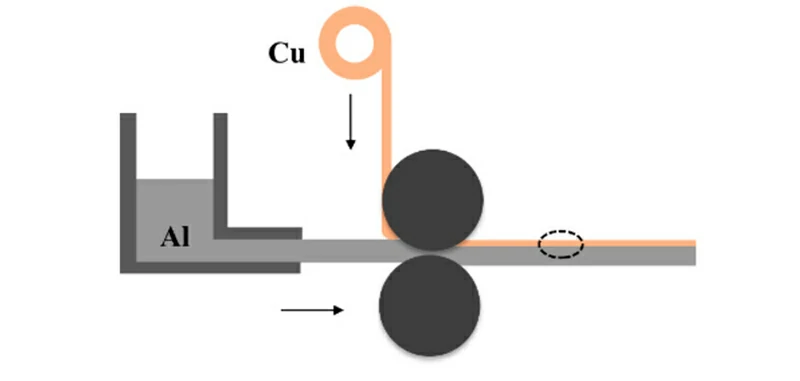

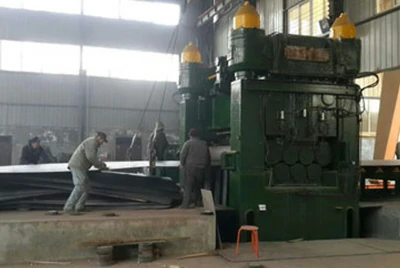

Свяжитесь с нами прямо сейчасЛито-катаный композит
Обеспечивает эффективное непрерывное производство, идеально подходит для больших объемов с контролируемой толщиной; широко применяется в аккумуляторах, автомобилестроении и фотовольтаике.
Свяжитесь с нами прямо сейчас

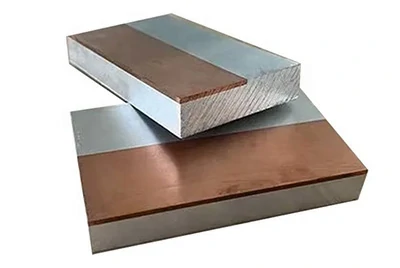

Технология частичного встраивания
Медь встраивается частично, что эффективно снижает затраты при соблюдении специфических требований к проводимости или сварке. Идеально подходит для соединительных лепестков аккумуляторов и электронных компонентов.
Свяжитесь с нами прямо сейчасОтжиг и очистка омедненного алюминия
Температура отжига для омедненного алюминия зависит от толщины, но не должна превышать 343°C (650°F).
Например, для ленточных материалов толщиной менее 0.75 мм (0.030") температура отжига может быть установлена на уровне 343°C (650°F). Для ленты толщиной 1.5 мм (0.060") при использовании «быстрого» процесса отжига рекомендуемый диапазон температур составляет от 260 до 288°C (500-550°F).
При использовании процесса медленного отжига продолжительностью более часа температурный диапазон должен составлять 232°C (450°F). Необходимо тщательно контролировать температуру в печи во избежание перегрева.
Незначительное изменение цвета медного слоя после воздушного отжига можно легко удалить с помощью 10% раствора серной кислоты или 10% раствора соляной кислоты. Время травления должно быть коротким, чтобы избежать ненужной коррозии алюминия.

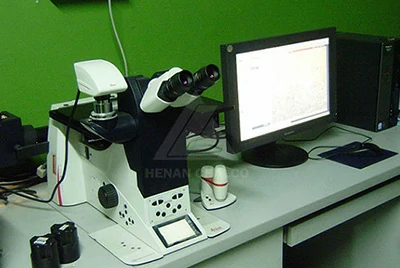

Строгий контроль качества и эксплуатационные испытания
Чтобы гарантировать качество каждой партии медно-алюминиевых композитных материалов, Chalco проводит как разрушающие, так и неразрушающие испытания, включая:
- Разрушающие испытания: на растяжение, ударную вязкость, изгиб, кручение и усталость для обеспечения стабильности материала при высоких нагрузках.
- Неразрушающие испытания: испытания на электрохимическую коррозию, испытания на микротвердость и коррозионную стойкость для гарантии долгого срока службы и долговечности.
- Другие эксплуатационные тесты: включая испытания на сдвиг, отрыв, прочность на сдвиг при растяжении и сжатие для обеспечения прочности соединения и проводимости.
- Испытания электрических характеристик: воздействие импульсов высокого тока и испытания непрерывным током для обеспечения стабильной работы в электроэнергетике.
Все тесты соответствуют международным стандартам и сертификации ISO9000, что гарантирует надежность и стабильность продукции.
Сравнение: Медь vs Алюминий vs Омедненный алюминий
| Параметр | Чистая медь | Чистый алюминий (АД0/А5) | Омедненный алюминий (CCA) |
| Проводимость | Отличная | Хорошая | Близкая к чистой меди |
| Стоимость | Высокая | Низкая | Значительно ниже, чем у чистой меди |
| Вес | Тяжелый | Легкий | Легкий |
| Обрабатываемость | Легко обрабатывается | Умеренная | Легко обрабатывается |
| Типичные области применения | Высокотехнологичная электротехника | Бюджетные проекты | Общие применения, такие как кабели, батареи и светодиоды |
Упаковка и транспортировка омедненного алюминия
Материалы из омедненного алюминия упаковываются с использованием деревянных поддонов, не требующих фумигации, для обеспечения безопасности и целостности при транспортировке. Каждая партия проходит строгий контроль качества и нарезается по спецификациям заказчика. Варианты упаковки включают:
- Стандартная упаковка: каждый рулон материала оборачивается водонепроницаемой пластиковой пленкой для защиты от влаги и загрязнений.
- Специальная упаковка: для крупных или индивидуальных изделий используются прочные деревянные ящики или стальные ленты для обеспечения устойчивости при транспортировке.
- Четкая маркировка: каждая партия снабжена этикеткой с информацией о продукте и мерами предосторожности для удобства проверки заказчиком.
Для доставки мы предлагаем несколько вариантов, включая морские, авиационные и сухопутные перевозки; выбор способа доставки зависит от требований заказчика и срочности.
