Эмалированная алюминиевая плоская проволока, также известная как плоская алюминиевая магнитная проволока, — это тип алюминиевой намотки , предназначенной для применения в высокоплотных обмотках в двигателях, трансформаторах и системах привода электромобилей. По сравнению с традиционной эмалированной круглой алюминиевой проволокой, её плоское сечение помогает повысить коэффициент заполнения прорези, снизить вес системы и поддерживать автоматизированное производство обмоток.
Chalco поддерживает индивидуальные размеры проводников, дизайн под углом R, системы изоляции PE / PEI / PAI и объемную доставку для проектов по моторам, трансформаторам и электрообмотке.
Температурный рейтинг: Класс 120 / 155 / 180 / 200 / 220
Система изоляции: PE / PEI / PAI (опционально)
Мощность снабжения: Индивидуальные размеры и доставка оптом
Плоское сечение: Улучшает заполнение прорезей и поддерживает автоматическую обмотку
Технические характеристики эмалированной алюминиевой плоской проволоки
Эмалированная алюминиевая плоская проволока поставляется с плоским прямоугольным сечением, и некоторые размеры могут быть изготовлены с почти квадратными соотношениями. Закруглённые углы (R-угол) обеспечивают защиту от формования обмотки и изоляции, а несколько вариантов по размеру поддерживают массовое производство для моторных и электрических обмоточных проектов.
-
Размеры поперечного сечения
Толщина 1, 0–5, 6 мм; Ширина 2, 0–16, 0 мм (максимум 10 × 35 мм)
-

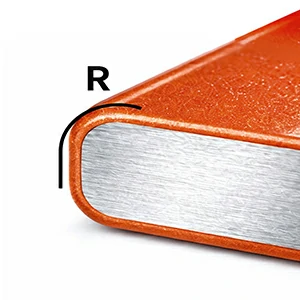

Радиус угла проводника (R-угол)
Округлённая толщина 0, 5×1, 0 мм, регулируется для защиты обмотки и изоляции
-
Эмалированная изоляция
Класс 1 / 2 / 3; Толщина 0, 05–0, 12 мм; опционально утолщён до 0, 45 мм
Если вам нужна конкретная толщина, ширина, угол R, уровень покрытия или толщина изоляции, пожалуйста, отправьте необходимые требования. Мы поможем подготовить подходящий план поставки эмалированного алюминиевого плоского провода.
Применение эмалированной алюминиевой плоской проволоки
Эмалированный алюминиевый плоский провод Chalco широко используется в двигателях, трансформаторах и промышленных энергетических системах, обеспечивая надёжную изоляцию, согласованность размеров и пакетное снабжение для B2B-проектов.

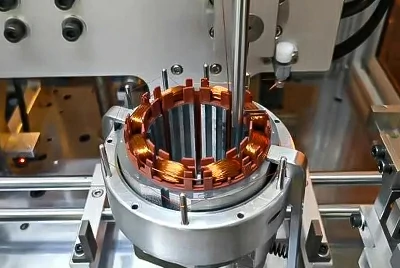

Новые энергетические автомобили и системы привода электромобилей
Подходит для электрических приводов, требующих высокого коэффициента заполнения, термической стабильности и стабильности партийной обработки.
Широко используется в двигателях электромобилей, обмотках шпильки и новых энергетических системах.

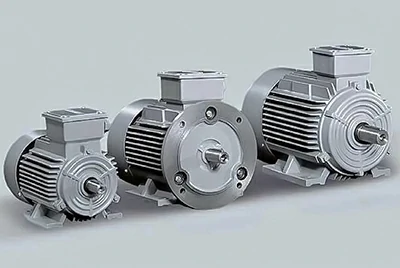

Промышленные и высокоэффективные двигатели
Разработан для непрерывной работы и стабильной работы при высоких нагрузках.
Применимо к сервомоторам, двигателям с переменной частотой и промышленным двигателям высокой эффективности IE3–IE5.

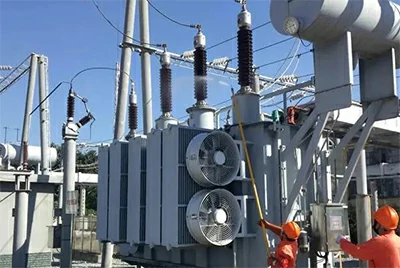

Трансформаторы и силовое оборудование
Обеспечивает согласованность размеров и надёжность изоляции для проводников среднего и большого сечения.
Используется в сухих трансформерах, реакторах и высокотоковых системах обмоток высокой мощности.

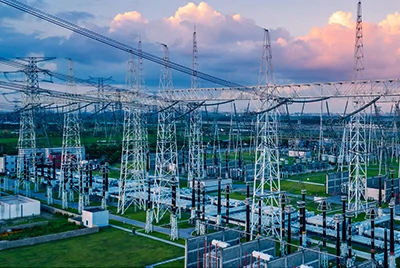

Промышленные и энергетические проекты
Двигатели и системы обмотки для промышленного оборудования
Новое оборудование для поддержки энергетики и энергетики
Потребности в подаче проводников на основе проектов и пакетных проводников
Если вы выбираете эмалированный алюминиевый плоский провод для электромобилей, промышленных моторов, трансформаторов или систем электроподмотки, пожалуйста, поделитесь своими требованиями к применению. Мы поможем подобрать подходящий размер проводника, систему изоляции и план подачи.
Технические характеристики эмалированной алюминиевой плоской проволоки
Эмалированная алюминиевая плоская проволока предназначена для применений в двигателях, трансформаторах и электронамотах, требующих стабильной изоляции, надежной формовки и стабильного качества партийной обработки. Плоская конструкция проводника помогает повысить коэффициент заполнения прорези, уменьшить вес системы и поддерживать автоматизированное производство обмотки.
- Высокий коэффициент заполнения прорезов увеличивает плотность мощности обмоток в ограниченном пространстве
- Алюминиевый проводник помогает снизить вес системы и стоимость материалов
- Плоское сечение обеспечивает рассеивание тепла при непрерывной работе с высокой нагрузкой
- Гладкая поверхность покрытия снижает трение при намотке и риск царапин
- Подходит для проектного снабжения, пробного производства и массового производства
Следующие данные являются типичными эталонными значениями при определённых условиях испытаний. Конечные параметры можно корректировать в зависимости от размера проводника, температуры, качества покрытия и структуры эмалевой пленки.
Система покрытия и температурный рейтинг
- Тип покрытия: опционально PE / PEI / PAI
- Оценка плёнки для краски: Grade 1 / Grade 2 / Grade 3
- Температура класса: класс 120; Класс 130/155; Класс 180; Класс 200/220 можно настраивать по запросу
Различные системы покрытий и комбинации сортов могут быть выбраны в зависимости от повышения температуры, требования к напряжению и рабочей среды.
Механические свойства
| Свойства | Класс 120 | Класс 180 | Класс 200 |
| Изгиб вдоль края (b ≤ 10 мм) | 2 × b | 4 × b | 4 × b |
| Изгиб вдоль края (b > 10 мм) | 3 × b | 5 × b | 5 × b |
| Изгибаясь вдоль плоскости | 2 × а | 4 × а | 4 × а |
| Удлинение при разрыве | ≥32% | ≥32% | ≥32% |
| Примечание: b — ширина проводника, а a — толщина проводника. | |||
Электрические характеристики
| Состояние испытаний | Класс 120 | Класс 180 | Класс 200 |
| Комнатная температура, плёнка краски первого класса | ≥1500 В | ≥1500 В | ≥1500 В |
| Комнатной температуры, плёнка краски 2-го класса | ≥2500 В | ≥2500 В | ≥2500 В |
| Высокотемпературная, плёнка краски первого класса | ≥750 В | ≥750 В | ≥750 В |
| Высокотемпературная, плёнка краски второго класса | ≥1500 В | ≥1500 В | ≥1500 В |
Совместимость между химическими веществами и средами
| Свойства | Класс 120 | Класс 180 | Класс 200 |
| Устойчивость к смоле | 5H | 3H | 4H |
| Устойчивость к растворителю | 2 часа | 3 часа | 4 часа |
| Масло для трансформатора | Отлично | Очень хорошо | Очень хорошо |
| Хладагент | — | Хорошо | Очень хорошо |
Технические характеристики могут варьироваться в зависимости от размера проводника, температурного класса, степени покрытия и условий испытаний. Поделитесь необходимыми требованиями, и мы поможем подтвердить подходящие параметры эмалированного алюминиевого плоского провода для вашего проекта.
Производство и поставка эмалированной алюминиевой плоской проволоки
Chalco поддерживает производство эмалированных алюминиевых плоских проводов с помощью точных маршрутов выравнивания и экструзии, охватывая различные размеры сечений для моторов, трансформаторов, систем привода электромобилей и проектов по электромонтажу. Эти варианты процесса помогают обеспечить согласованность размеров, стабильность покрытия и надёжную партийную доставку.
Производство начинается с выбранных материалов алюминиевых проводников, включая подходящий алюминиевый проводник, перед формовкой, эмалью, инспекцией и доставкой катушки.
Маршрут 1: Точное выравнивание / катка
Эмалированная круглая алюминиевая проволока → многоступенчатое выравнивание → онлайн-инспекция → доставка катушек
- Подходит для обмоток моторов, электроприводных двигателей и применения шпильок
- Поддерживает формование плоской проводника, сохраняя при этом качество краёв и целостность покрытия
- Позволяет параллельно производить несколько спецификаций для пакетных заказов
- Применимо к условиям непрерывной работы в высокоэффективных двигателях

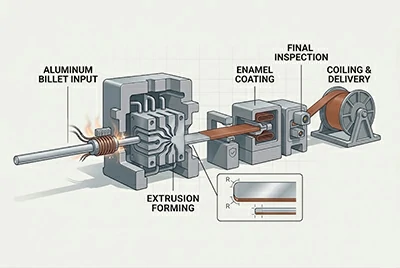

Маршрут 2: Экструзированный плоский проводник
Алюминиевая заготовка → Экструдированный плоский проводник → эмалированная изоляция → Финишная инспекция → доставка катушки
- Охватывает среднюю и крупную эмалированную алюминиевую плоскую проволоку
- Подходит для трансформаторов, реакторов и мощных обмоточных систем
- Поддерживает проектные поставки и долгосрочные производственные потребности

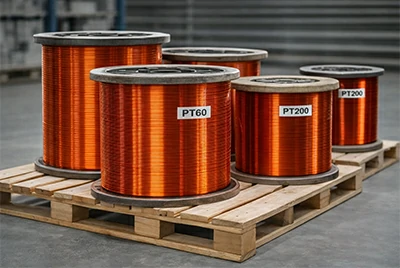

Формы снабжения и варианты катушек
- Типы катушек: PT25 / PT30 / PT35 / PT60 / PT90 / PT200 / PT270
- Вес одного рулона: до 150 кг/катушка
- Индивидуальные опции: сужающиеся катушки и спецификации катушки, соответствующие оборудованию
- Подход к применению: автоматическая намотка, массовое производство и условия непрерывной подачи
Эмалированная алюминиевая плоская проволока против медной плоской проволоки
В конструкции моторных, трансформаторных и электрических обмоток эмалированный алюминиевый плоской провод и эмалированный медный плоской провод выбираются с учетом различных приоритетов проектирования. Алюминиевая плоская проволока часто предпочитается для снижения веса, контроля затрат и крупномасштабного производства, тогда как медная плоская проволока обычно применяется, когда для большей проводимости и компактного пространства обмотки являются основными требованиями.
| Коэффициент сравнения | Эмалированная алюминиевая плоская проволока | Эмалированная медная плоская проволока |
| Плотность проводников | Меньшая плотность, подходящая для систем обмотки, чувствительной к весу | Более высокая плотность |
| Проводимость | Ниже меди; может быть сбалансирован с помощью проектирования поперечного сечения | Более высокая проводимость |
| Коэффициент заполнения слотов | Плоская конструкция помогает повысить коэффициент заполнения прорезей и плотность обмотки | Также подходит для плоских проволочных конструкций с высоким заполнением пролоза |
| Структура затрат | Более экономично для крупномасштабного и пакетного производства | Более высокая стоимость материалов |
| Тепло и непрерывная работа | Подходит для непрерывной работы при правильном электрическом и тепловом проектировании | Подходит для компактных, высокопроводимых обмоточных конструкций |
| Типичный акцент на применении | Лёгкая конструкция, контроль затрат и массовое производство | Высокая проводимость, ограниченное пространство для установки и компактная конструкция |
Справочник по отбору
Эмалированная алюминиевая плоская проволока и эмалированная медная плоская проволока — не простые заменители. Окончательный выбор должен зависеть от плотности тока, доступного пространства обмотки, целевого веса, структуры затрат, требований к изоляции и масштаба производства.
- Выбирайте эмалированную алюминиевую плоскую проволоку, когда снижение веса, контроль стоимости материалов и пакетная поставка являются ключевыми приоритетами проекта.
- Выбирайте эмалированную медную плоскую проволоку, когда основным требованием для конструкции является более высокая проводимость или компактное пространство обмотки.
- Для систем намотки с плоской проволокой оба материала могут соответствовать инженерным требованиям благодаря оптимальному размеру проводников и конфигурации изоляции.
Для проектов по обмотке моторов, трансформаторов или электромобилей, пожалуйста, указывайте размер проводника, температуру, требования к напряжению и условия применения. Мы можем помочь определить, подходит ли решение для алюминиевого или медного плоского провода.
Руководство по выбору проекта по эмалированной алюминиевой плоской проволоке
Эмалированный алюминиевый плоский провод Chalco подходит для проектов по намотке моторов, трансформаторов и электромобилей, требующих контроля веса, оптимизации затрат, индивидуальных размеров и стабильной партийной поставки.
После подтверждения размера проводника, степени изоляции, температуры, условий применения и плана доставки, раствор материала может быть согласован для испытаний образцов, пробного производства и массового производства.
Вопрос 1: Подходит ли эмалированная алюминиевая плоская проволока для массового производства электромобилей?
Ответ: Да. При правильной конструкции с плотностью тока и обмоткой эмалированный алюминиевый плоский провод может использоваться в двигателях электромобилей, шпильках и высокоэффективных двигателях, требующих стабильного партийного снабжения.
Вопрос 2: Можно ли адаптировать спецификации под разные этапы проекта?
Ответ: Да. Размеры поперечного сечения, качество покрытия, температурный рейтинг, тип катушки и форма подачи могут быть сопоставлены для испытаний образцов, пробного производства и массового производства.
Вопрос 3: Какая информация необходима для выбора и цитирования?
О: Пожалуйста, укажите толщину и ширину проводника, температурный класс, систему покрытия, требования к напряжению, тип катушки, количество заказа и условия применения. Это помогает убедиться в подходящем эмалированном алюминиевом растворе.
Вопрос 4: Как выбрать между алюминием и медным плоским проводом?
Ответ: Алюминиевая плоская проволока часто выбирается для снижения веса, контроля затрат и крупномасштабного производства. Медная плоская проволока часто применяется, когда главным приоритетом является более высокая проводимость или компактное пространство обмотки.
Для проектов по намотке моторов, трансформаторов или электромобилей подайте свои спецификации, чтобы запросить смету на эмалированный алюминиевый плоский провод и получить согласованный вариант и план поставок.
Почему выбирают эмалированную алюминиевую плоскую проволоку Chalco
Chalco предоставляет эмалированные алюминиевые плоские провода для проектов по моторам, трансформаторам, электроприводам и промышленным электромонтажным системам, делая упор на стабильную изоляцию, согласованность размеров и надёжное партийное снабжение.
- Плоское сечение поддерживает высокий коэффициент заполнения прорезей и конструкцию обмотки высокой плотности
- Алюминиевый проводник помогает снизить вес системы и контролировать стоимость материалов
- Системы изоляции PE / PEI / PAI поддерживают разные требования к температуре и применению
- Доступны индивидуальные размеры, степени покрытия, типы катушек и формы доставки
- Поддержка проекта охватывает испытания образцов, пробное производство и массовое производство
Для проектов по моторной или электрической намотке, требующих лёгких проводников, индивидуальных размеров или стабильной партийной доставки, Chalco может подобрать подходящее решение для эмалированного алюминиевого плоского провода.
