Крупные алюминиевые изделия

В крупномасштабных проектах, таких как аэрокосмическая отрасль, судостроение и оффшорная инженерия, энергетика и энергетика, железнодорожный транспорт и тяжёлое оборудование, традиционные размеры алюминия часто не соответствуют требованиям по проектированию крупных конструкций, интегрированного формования, меньшего количества сварных соединений и тяжёлых компонентов. Поэтому такие проекты требуют крупных алюминиевых изделий с большей шириной, толщиной, диаметром, сечением или длиной.

Производство становится значительно сложнее по мере увеличения размеров продукции. Помимо ограничений по мощности оборудования, крупные алюминиевые изделия требуют тщательного контроля микроструктурной равномерности, устойчивости формования, размерных допусков, внутреннего качества и деформации во время обработки и транспортировки. Различные формы продукции также требуют различных производственных маршрутов, таких как прокатка, экструзия, ковка и резка. Это не просто увеличенные версии традиционных изделий.

С помощью крупномасштабного оборудования для обработки алюминия, множества процессов формования и поддержки возможностей обработки, инспекции и контроля качества, Chalco может производить сверхширокую алюминиевую пластину, ультратолстую алюминиевую пластину, трубку большого диаметра, алюминиевую слитку большого диаметра, алюминиевые экструзии крупного сечения и крупные алюминиевые ковки. Планы производства и поставок могут разрабатываться в соответствии с конкретными требованиями к сплаву, темперу, размерам, допускам и применению.

Если спецификации вашего проекта превышают обычные размеры, вы можете предоставить необходимые размеры, сплав, количество, применение или чертежи. Мы можем оценить производственную осуществимость на основе реальных требований и порекомендовать подходящую форму продукта и маршрут производства.

Обсудить проект

Крупные алюминиевые изделия, которые Chalco может поставлять

Крупные конструкции часто стремятся создавать более крупные интегральные компоненты с меньшим количеством соединений материала. Более широкая пластина позволяет уменьшить сварные швы, большие трубы и стержни соответствуют требованиям по размеру интегральных цилиндров и крупных обработанных деталей, а крупные или длинные экструзии могут интегрировать несколько структурных функций в один компонент.

Для таких масштабных инженерных требований компания Chalco может поставлять ультраширокие алюминиевые пластины, сверхтолстые алюминиевые пластины, алюминиевые трубы большого диаметра, алюминиевые стержни крупного диаметра, алюминиевые экструзии крупного сечения и крупные алюминиевые ковки. Крупные размеры производятся путём прокатки, экструзии, ковки и последующего обработки по мере необходимости. Фактический производственный диапазон можно дополнительно оценить по сплаву, темперу, размерам, допускам и конечному использованию.

Ультраширокая и сверхтолстая алюминиевая пластина

Алюминиевые пластины для крупных конструкций часто превышают обычные ограничения по ширине или толщине. Сверхширокая алюминиевая пластина обеспечивает большую целостную площадь для снижения суставов и сварки, тогда как ультратолстая алюминиевая пластина обеспечивает больший размер сечений и возможность обработки больших несущих компонентов и глубоко обработанных деталей.

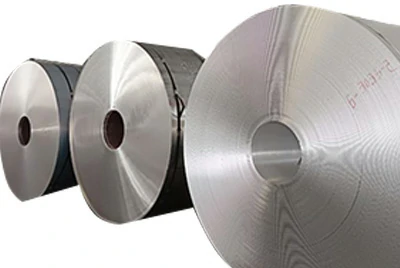

Ультраширокая алюминиевая пластина и катушка

Максимальная ширина растяжения для пластины T651: 4350 мм

Максимальная ширина горячекатаной пластины/катушки: 2650 мм

Формы поставки: Алюминиевая пластина, алюминиевая катушка

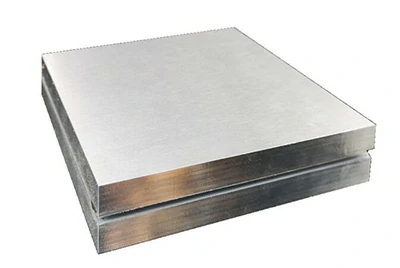

Ультратолстая алюминиевая пластина

Максимальная толщина: До 600 мм

Основные применения: Крупные формы, базы оборудования, несущие конструкции и прочные детали с ЧПУ

Формы снабжения: Сверхтолстая алюминиевая плита, распиленные алюминиевые блоки, заготовки по размеру

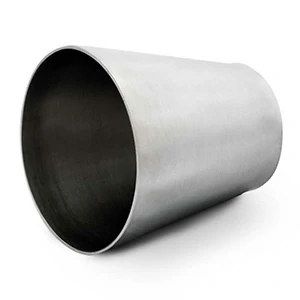

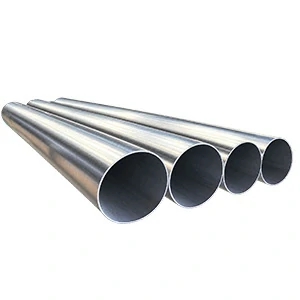

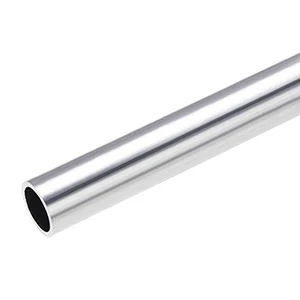

Алюминиевая труба большого диаметра

Алюминиевые трубы большого диаметра обеспечивают большое полое сечение и помогают снизить вес конструкции. Они подходят для больших цилиндров, несущих конструкций, трубопроводных систем и крупных обработанных компонентов. Требования к внешнему диаметру, толщине стенки, длине, форме поперечного сечения и точности размеров варьируются в зависимости от проекта, поэтому метод производства следует выбирать в соответствии с конечной целью.

Chalco может предоставлять кованые трубы, сверхбольшие бесшовные трубы, высокоточные трубы, а также большие квадратные и прямоугольные трубы. Эти продукты поддерживаются возможностями экструзии, ковки, вертикальной экструзии, формовки и точной обработки для различных масштабных инженерных задач.

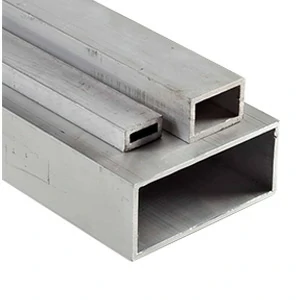

Популярные типы алюминиевых труб крупного диаметра от Chalco включают:

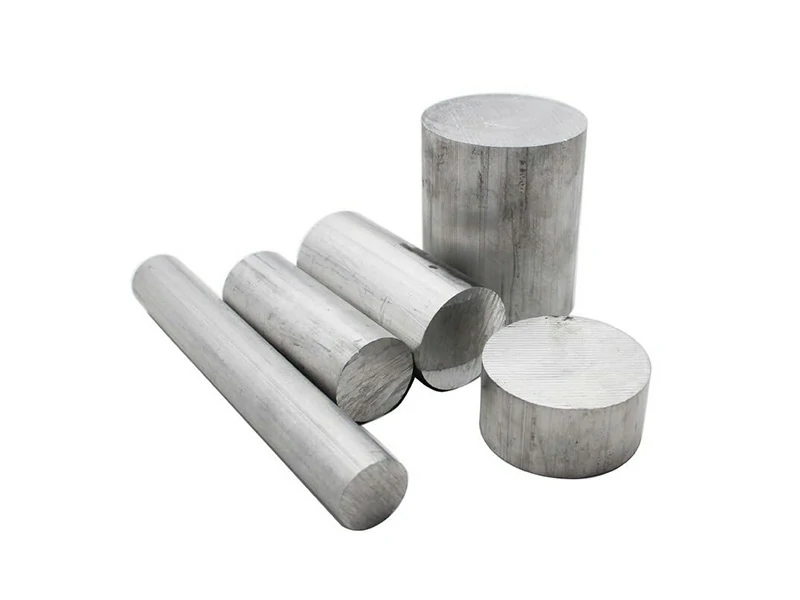

Алюминиевый прут большого диаметра

Для больших валов, фланцев, круглых конструкционных деталей и тяжёлых обработанных компонентов алюминиевый прут большого диаметра обеспечивает полное твердое сечение и достаточную припуск на обработку. Он снижает потребность в соединенных конструкциях и обеспечивает интегрированную стартовую заготовку для точки, фрезера и глубокой обработки крупных деталей.

Chalco может поставлять алюминиевые прутья большого диаметра, заготовки и круглые заготовки, распиленные до готовых размеров для аэрокосмической, морской, тяжёлой техники и крупных конструкций.

• Максимальный диаметр: Φ1350 мм
• Распространённые диаметры: Φ600–700 мм
• Длина: Настраивается по мере необходимости
• Популярные сплавы: 2014, 2024, 2219, 2524, 2618, 3104, 5182, 5083, 6061, 7050, 7055, 7075, 7175
• Формы снабжения: полноразмерный алюминиевый стержень, нарез по длине, пилированные диски, круглые заготовки
• Услуги по обработке: резка пилой, точка, фрезерование, сверление и обработка по чертежам
• Типичные применения: аэрокосмическая промышленность, морская техника, тяжёлая техника и крупные конструктивные компоненты

Узнайте больше о алюминиевых → крупного диаметра Chalco

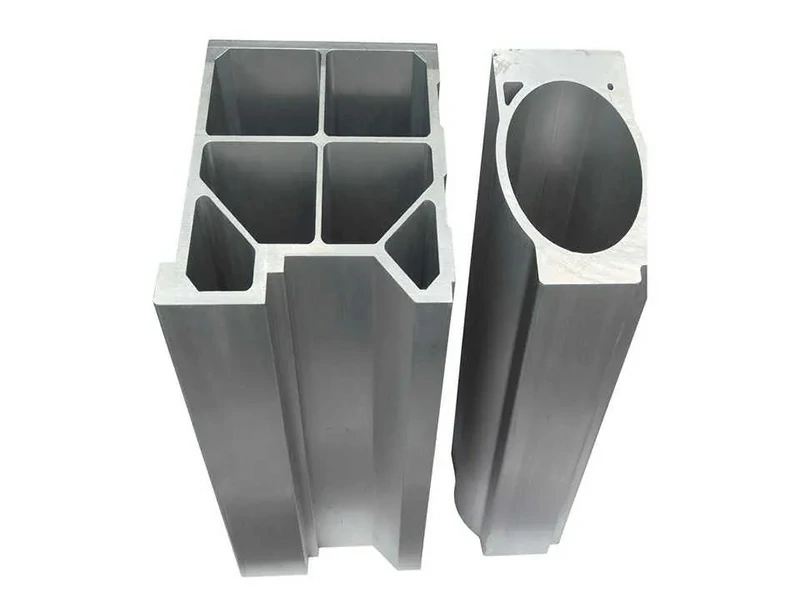

Крупноразмерные алюминиевые экструзии

В железнодорожном транспорте, транспортных средствах, аэрокосмическом оборудовании, энергетическом оборудовании и промышленных конструкциях всё больше компонентов проектируется в виде крупных интегральных экструзий. Интеграция ребер, полых камер, монтажных слотов и соединительных элементов в одном сечении позволяет сократить количество деталей и сварные соединения, одновременно увеличивая структурную интеграцию.

Chalco может производить крупные, длинные и комплексные алюминиевые экструзии, а также настраивать сплавы, поперечное сечение, толщину стенок, длину и последующий процесс в соответствии с чертежами заказчика. Общая производственная мощность, указанная на текущей странице продукта: ширина до 750 мм, минимальная толщина стенки 0, 3 мм и длина до 26 м.

Технические характеристики:

Для экструзий с крупным или сверхдлинным сечением, приближающихся к пределам оборудования, фактический производственный размер должен оцениваться на основе сплава, толщины стенки, поперечного сечения и конструкции штампа. Смотрите крупные индивидуальные алюминиевые экструзии для получения дополнительной информации о производственных возможностях или отправьте чертёж поперечного сечения для оценки технико-экономического обоснования.

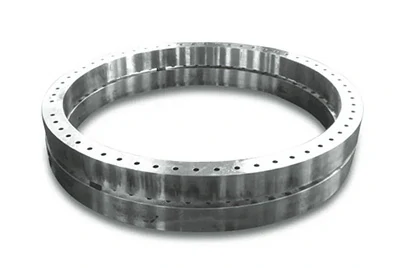

Крупные алюминиевые ковки

Для крупных несущих деталей, соединителей и конструкций с сложной нагрузкой алюминиевые ковки обеспечивают интегрированные заготовки для критически важных компонентов, сохраняя при этом преимущество алюминия. По сравнению с сборками, изготовленными путём сварки или соединения нескольких деталей, крупные интегрированные ковки больше подходят для проектов с требовательными требованиями к конструктивной целостности, качеству внутреннего материала и последующей тяжёлой обработке.

Типичные сплавы: 6061, 7050, 7075, 2219

Возможность открытого диаметра ковки: Алюминиевый сплав до Ø3000 мм

Возможность кольцевого катания: Алюминиевый сплав до Ø3500 × 1200 мм

Chalco может предоставлять крупные открытые и кольцевые прокатные изделия по чертежам заказчика, включая кованые кольца, валы, блоки, диски, фланцы, кованые трубы, кованые прутки и детали индивидуальной формы. Индивидуальные планы поставок также могут включать термическую обработку, грубую обработку, инспекцию и последующую обработку.

Если ваша деталь — это большая несущая конструкция, кованое кольцо, фланец, вал или другой тяжёлый заготовочный материал для черчения, обратитесь к Chalco large forgeding изделий и производственным возможностям для получения дополнительной информации о формах ковки, производственных процессах и диапазонах для кастомизации проектов.

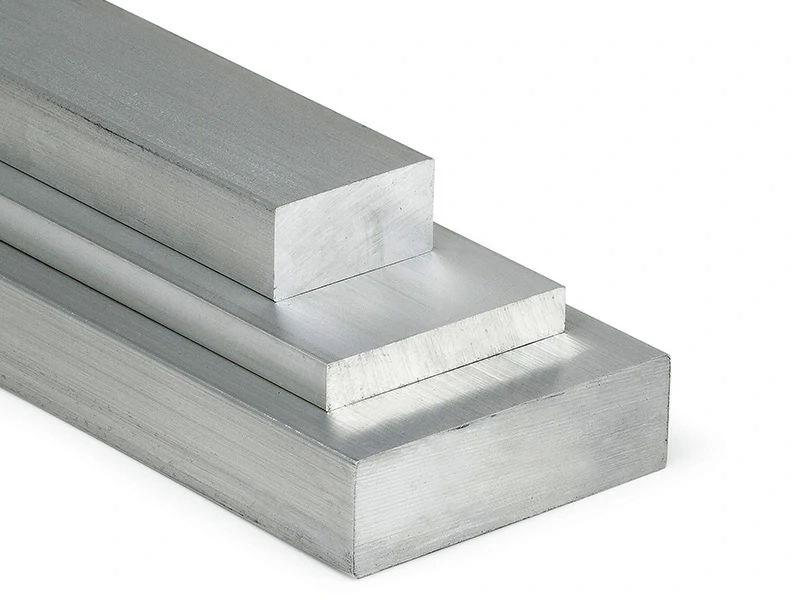

Большая алюминиевая шина с нарезанным пластинами

Когда обычная экструдированная алюминиевая шина не может соответствовать требованиям сверхширокой, сверхтолстой, сверхдлинной или крупной сечении, большие проводящие шины можно изготовить путём резки толстой алюминиевой пластины, затем обработки отверстий и щелей, конечной обработки, изгиба и гибких соединений.

• Типичный крупноразмерный проект: 120 × 600 × 10 000 мм
• Типичный материал: A1070 H112
• Применимые размеры: можно оценить проекты шириной 500–600 мм, толщиной около 100 мм и длиной в диапазоне 8–10 м
• Услуги по обработке: резка, сверление, прорезка, обработка концов, изгиб и гибкие соединения
• Типичные применения: крупные выпрямительные системы, электролизное оборудование, трансформаторы, генераторы и высокотоковые соединения в тяжёлой промышленности

Узнайте больше о большой алюминиевой шине Chalco с нарезанной пластиной→

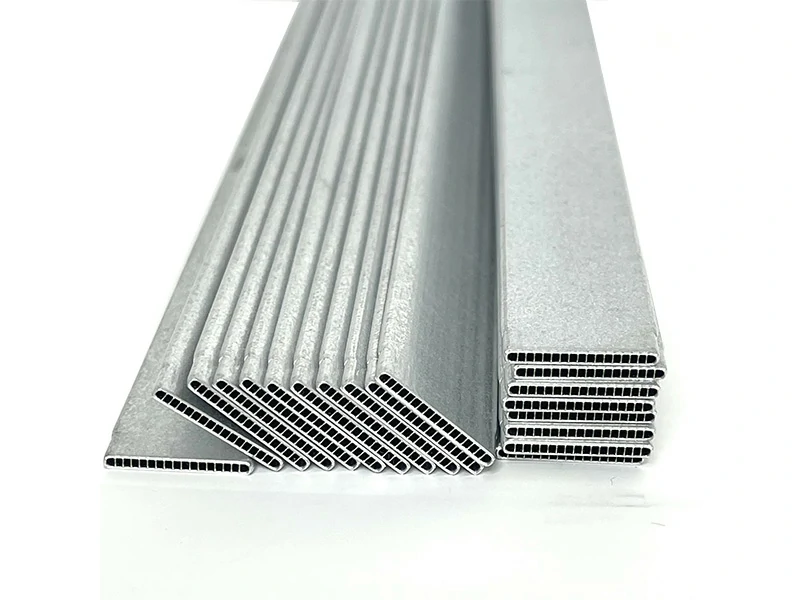

Ультраширокая тонкостенная микроканальная алюминиевая трубка

Ультраширокая тонкостенная алюминиевая трубка Chalco интегрально экструдируется через плоский штамп, формируя широкую многоканальную тонкостенную конструкцию. Это позволяет снизить обычную сварку сборок, сочетая лёгкую конструкцию, конструктивную прочность и эффективность теплопередачи. Она подходит для охлаждения аккумуляторов электромобилей, теплового управления накоплениями, 5G-рассеивания тепла и крупных систем теплообмена.

Если вашему проекту требуется ультраширокие, ультратолстые, сверхкрупноразмерные или сверхдлинные алюминиевые изделия, Chalco может предложить подходящее решение для большого размера, исходя из реальных требований.

Мгновенная цитата

Преимущества крупных алюминиевых изделий для крупных проектов

В крупных конструкциях для морской, аэрокосмической, железнодорожной транспортировки, энергетического оборудования и тяжёлого оборудования размеры материала влияют не только на саму деталь, но и на сварку, сборку, обработку и общее конструкционное проектирование. Использование более широких, толщих, больших диаметров или более длинных алюминиевых изделий открывает больше возможностей для производства крупных компонентов как неотъемлемой части.

Уменьшение соединений и сварки

Большие размеры, длина и сечение пластин позволяют уменьшить количество сварных швов и точек соединения, возникающие при соединении нескольких частей, что позволяет изготавливать крупные конструкции из более цельного материала.

Увеличение структурной интеграции

Крупные алюминиевые пластины, крупносекционные экструзии, бесшовные трубы и интегрированные ковки могут объединять конструкции, которые иначе требовали бы нескольких деталей, в более крупные отдельные компоненты.

Сохраняйте преимущество алюминия в лёгкости

Для судов, железнодорожных транспортных средств, аэрокосмических сооружений и крупного транспортного оборудования вес материалов становится более значимым по мере увеличения размера конструкции. Крупные алюминиевые изделия позволяют создавать крупные интегрированные конструкции, сохраняя при этом преимущество алюминия по низкой плотности.

Обеспечить интегрированные заготовки для крупномасштабной обработки

Сверхтолстые алюминиевые плиты, алюминиевые прутки большого диаметра, трубы крупного диаметра и крупные ковки могут использоваться непосредственно как интегрированные заготовки для крупных деталей, обеспечивая достаточный размер материала и возможность обработки для точки, фрезеровки, сверления и глубокой полости.

Обеспечение большей гибкости проектирования сложных крупных конструкций

Крупные экструзии, микроканальные профили и индивидуальные ковки могут использовать сложные сечения, полые камеры, ребра или интегрированное формование для объединения конструктивных, соединительных и функциональных особенностей в одном крупном компоненте.

Сокращение производственных этапов в крупных проектах

Когда материал приближается к конечному размеру и форме детали, можно сократить этапы промежуточного соединения, сварки, предварительной сборки и некоторых этапов грубой обработки.

Основные применения крупных алюминиевых изделий

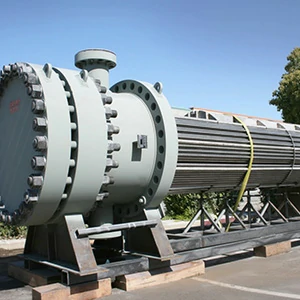

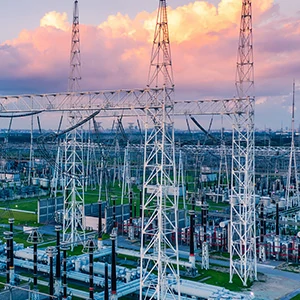

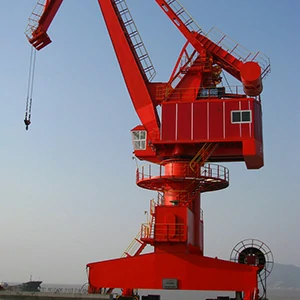

Если ваш проект касается аэрокосмической, морской, железнодорожной транспортной отрасли, энергетического оборудования или других крупных конструктивных задач, свяжитесь с Chalco за поддержкой продукции и производства, адаптированной под ваш проект.

Мгновенная цитата

Почему выбрали Chalco?

Chalco располагает системой оборудования, охватывающей крупномасштабную прокатку, предрастяжение, вертикальную экструзию, высокотоннажную экструзию, открытую ковку и кольцевую прокатку. Оборудование с разными тоннажами и методами формования работает вместе для поддержки крупных алюминиевых изделий, включая пластины, трубы, экструзии и ковки, обеспечивая производственную базу для крупных инженерных проектов.

Вместо того чтобы полагаться на один тип оборудования, Chalco сочетает крупномасштабное формование с термической обработкой, механической обработкой и возможностями проверки качества. Это позволяет производить крупные изделия и контролировать качество в рамках полной производственной системы.

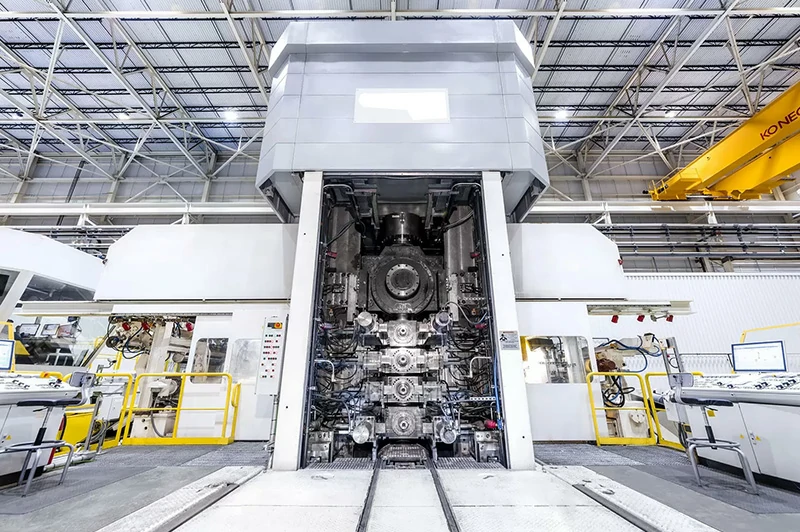

Крупное оборудование для прокатки и предварительного растяжения

• Основное оборудование: 1+4 горячая прокатная линия, машина для предварительного растяжения 125 МН
• Возможности оборудования: прокатка крупных пластин, широкая растяжение плит, контроль остаточных напряжений
• Производственная поддержка: плавка и литье, горячая прокатка, термическая обработка, растяжение, выравнивание и инспекция

Крупные алюминиевые плиты требуют не только достаточной эффективной ширины проката, но и достаточной способности растягаться. После прокатки и термической обработки высокопрочные пластины требуют оборудования для растяжения с большим грузом для снятия напряжений и контроля устойчивости размеров.

Большая горячая прокатная линия Chalco сочетается с машиной предварительного растяжения мощностью 125 МН, чтобы поддерживать непрерывное производство от проката больших плит до растяжения плит, обеспечивая базу оборудования для пластин, используемых в крупных интегрированных конструкциях.

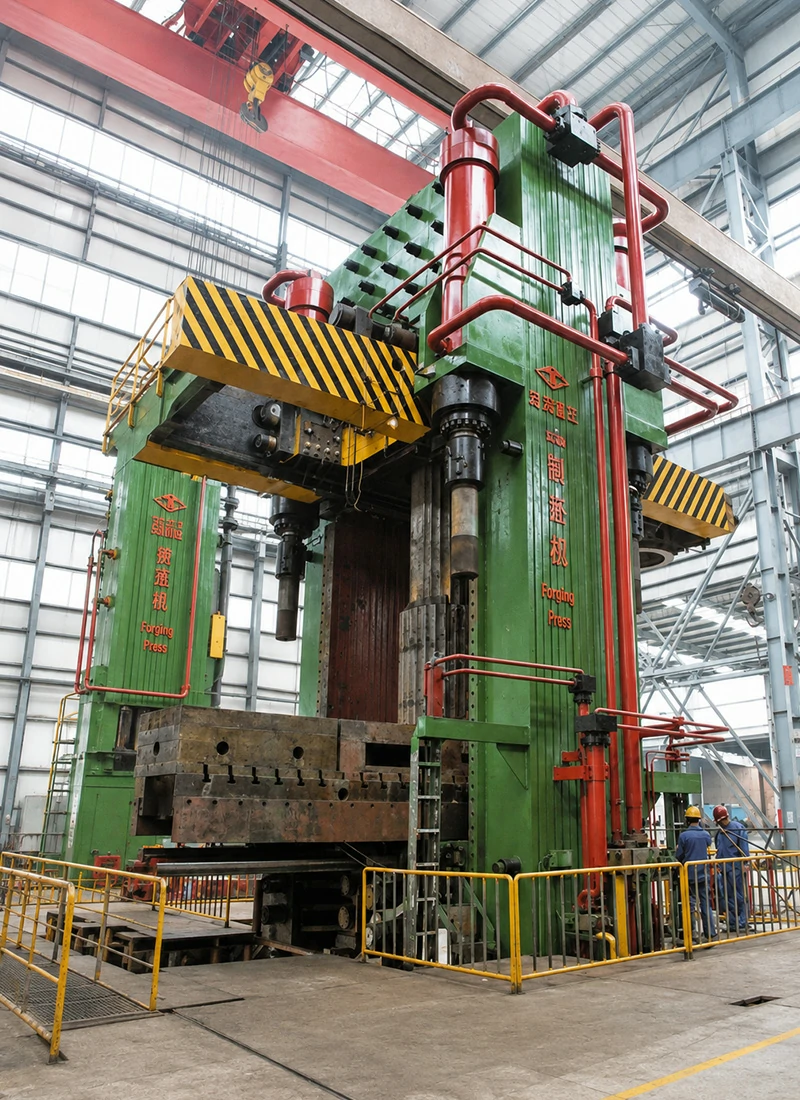

500 МН Вертикальное горячее экструзионное оборудование

• Основное оборудование: вертикальный пресс горячей экструзии 500 МН
• Возможности оборудования: сверхвысокая сила экструзии, вертикальное формование, производство крупных толстостенных полых компонентов
• Производственная поддержка: нагрев заготовки, экструзионное формование, термическая обработка, выпрямление и последующая инспекция

По мере увеличения диаметра изделия из алюминиевого сплава, толщины стенок и размера отдельных деталей традиционное горизонтальное экструзионное оборудование ограничено силой экструзии и доступным пространством оборудования.

Вертикальное оборудование для горячей экструзии мощностью 500MN обеспечивает большую формовочную способность, позволяя Chalco создавать сверхкрупные, толстостенные, интегрированные бесшовные конструкции. Для аэрокосмической отрасли, крупного оборудования и важных полых конструкций это оборудование с большим грузоподъёмом обеспечивает необходимую мощность для крупного интегрального формования.

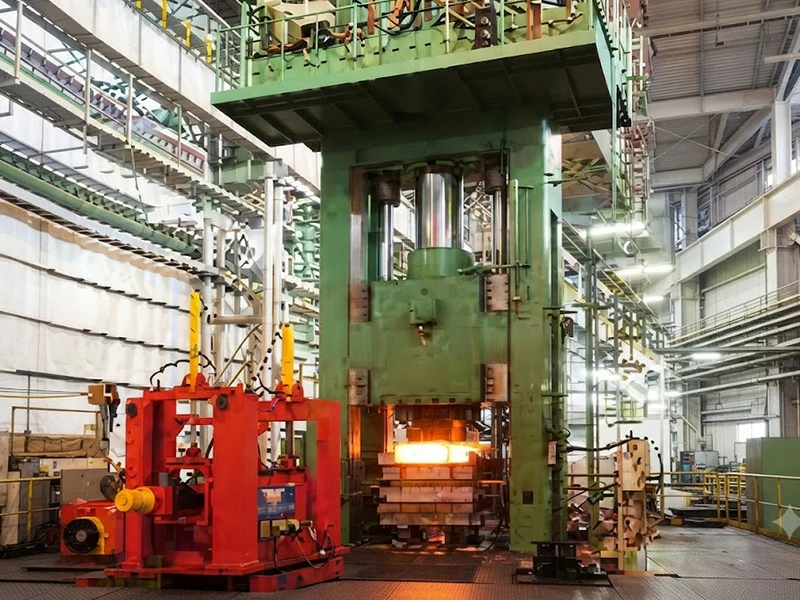

Оборудование для ковачного и кольцевого катка высокотоннажной мощности

• Основное оборудование: открытый ковачный молоток весом 800 тонн, гидравлические прессы массой 6000–12000 тонн, крупное кольцевое прокатное оборудование
• Возможности оборудования: высокотоннажное прессование, интегрированная ковка, непрерывная прокатка крупных колец
• Производственная поддержка: ковка, кольцевая прокатка, термическая обработка, механическая обработка и неразрушительные испытания

Крупные алюминиевые ковки требуют достаточного оборудования, тоннажа и рабочего пространства для достижения эффективной деформации по всему поперечному сечению. Большие кованые кольца также требуют специального кольцевого катного оборудования для интегрированного непрерывного формования.

Большое гидравлическое ковочное и кольцевое оборудование Chalco охватывает как открытую штампу, так и кольцевую прокатку. Оно может поддерживать комплексное производство крупных несущих конструкций и критически важных компонентов, а также обеспечивать подходящие заготовки для последующего термического обработки и обработки.

Контроль качества для крупных алюминиевых изделий Chalco

Chalco осуществляет контроль качества при подготовке, производстве и финальной проверке крупных алюминиевых изделий, уделяя особое внимание точности размеров, внутреннему качеству и свойствам материала.

Размерное и геометрическое управление

В зависимости от формы продукта рассматриваются ключевые размеры и геометрические характеристики, такие как ширина, толщина, диаметр, толщина стенки, плоскость, прямолинейность, округлость и концентричность.

Испытания свойств материала

Испытания могут включать анализ химического состава, испытания на растяжение, предел текучести, удлинение и твёрдость для проверки состояния материала и термической обработки в соответствии с заданными требованиями.

Неразрушительное испытание

Для толстых листов, труб и прутьев большого диаметра, а также крупных ковок могут выполняться неразрушительные испытания, такие как ультразвуковое испытание UT, рентгено-рентгенографическое тестирование и PT-проникающее тестирование по мере необходимости.

Итоговая инспекция и документация по качеству

Окончательная проверка внешнего вида, размеров и требований к заказу проводится перед отправкой. Также могут быть предоставлены сертификаты материалов, отчёты о испытаниях и поддержка инспекции третьих лиц.

Сертификации и системы качества

В Chalco установлены системы управления качеством, контроля производства и инспекции. Соответствующие сертификаты и документы по качеству могут предоставляться в соответствии с требованиями продукта и проекта для крупных инженерных проектов.

• ISO 9001: Сертификация системы управления качеством
• AS9100: Сертификация системы управления качеством аэрокосмической отрасли
• GJB 9001: Система управления качеством для требовательных производственных отраслей
• ISO/IEC 17025: Аккредитация компетенций по лабораторным испытаниям и калибровке
• Nadcap: Сертификация специальных процессов для ковки, термической обработки, неразрушающего контроля и смежных процессов
• ISO 14001: Сертификация системы экологического менеджмента
• ISO 45001: Сертификация системы управления охраной труда и техникой безопасности
• EN 10204 3.1: Документация по сертификации материалов и отслеживаемости может предоставляться в соответствии с требованиями заказа.

FAQ

Что такое крупные алюминиевые изделия?

Крупные алюминиевые изделия обычно относятся к алюминиевым пластинам, трубам, стержням, экструзиям и ковкам, ширина, толщина, диаметр, сечение или длина которых значительно превышают обычные коммерческие размеры. Они в основном применяются для крупных интегрированных конструкций, тяжёлых компонентов и крупных заготовок для обработки.

Какие крупные алюминиевые изделия может поставлять Chalco?

Chalco может поставлять сверхширокую алюминиевую пластину, сверхтолстую алюминиевую пластину, трубку большого диаметра, алюминиевую стержнь большого диаметра, крупные и сверхдлинные алюминиевые экструзии, крупные алюминиевые ковки, а также специальные продукты, такие как ультраширокие микроканальные алюминиевые трубы и сверхкрупные алюминиевые шины.

Можно ли делать крупные алюминиевые изделия по чертежам?

Да. Клиенты могут предоставить чертежи продукции или подробные требования к размерам. Chalco может оценивать производственный план на основе сплава, темпера, структурных размеров, допусков, свойств и требований к обработке.

Как контролируется качество крупных алюминиевых изделий?

Chalco осуществляет контроль качества сырья и формования через термическую обработку и окончательную проверку. Доступные проверки могут включать размерные и геометрические проверки, химический состав, механические испытания свойств и неразрушительный контроль, такие как UT, RT и PT.

Как транспортируются изделия из алюминия, сверхдлинного или увеличенного размера?

Chalco выбирает методы упаковки и транспортировки в зависимости от длины, ширины, веса и назначения. Варианты могут включать усиленные деревянные корпуса, опоры, стальные рамы, контейнеры, контейнеры с открытым верхом или другие решения для больших грузов, чтобы снизить риск деформации и повреждения поверхности при подъёме и транспортировке.

Какая информация необходима для запроса предложения на крупные алюминиевые изделия?

Пожалуйста, укажите форму изделия, сплав, темпер, размеры, количество, допуски, применимый стандарт, применение и место доставки. Для нестандартных деталей или сложных сечений также рекомендуется чертежи, чтобы более точно оценить производственные возможности и сметы.
