Новая алюминиевая броневая плита относится к системе сплавов Al-Mg-Mn (серия 5xxx), оптимизированной микродобавками элементов Sc/Zr. Данная передовая разработка сохраняет коррозионную стойкость и свариваемость сплавов 5000-й серии (аналог по ГОСТ — серия АМг), значительно повышая при этом баллистические и противовзрывные характеристики. При высокоскоростном ударе чувствительность к скорости деформации и измельчение полос сдвига в процессе проникновения или взрыва динамически повышают прочность.
- Эквивалентная баллистическая защита по сравнению с броней 7039 (ближайший аналог по ГОСТ — 1901), надежное сопротивление пробитию.
- Стойкость к взрыву превосходит показатели брони 5059, обеспечивая стабильные характеристики при воздействии взрывной волны.
- Плита толщиной 40 мм выдерживает подрыв 6 кг тротила (ТНТ), остаточная деформация тыльной стороны около 170 мм, соответствует Уровню 2 (Level 2).
- Отличная свариваемость (коэффициент прочности сварного соединения ≥0.8), совместимость с методами MIG, TIG и FSW (сварка трением с перемешиванием), высокая прочность соединений.
Chalco предлагает не только высокопроизводительные плиты — мы можем поставить готовые к сборке компоненты брони на основе чертежей заказчика. С помощью лазерной резки, гидроабразивной резки и обработки на станках с ЧПУ мы поставляем готовые детали, такие как панели корпуса, бортовые экраны, турели и люки, сокращая сроки реализации проекта и общую стоимость.
Почему стоит выбрать новую алюминиевую бронеплиту?
Новый сплав превосходит все широко используемые марки алюминиевой брони, сохраняя при этом технологичность и долговечность сплавов 5xxx (серия АМг).

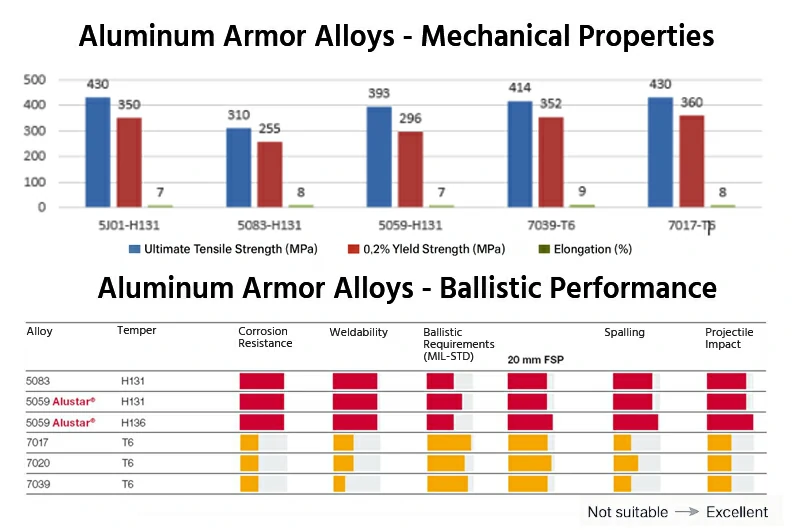

Сравнение прочности и баллистических свойств — новая плита против 5083 / 5059 / 7039
По сравнению с бронеплитой 5083 (ГОСТ 17232-99, аналог АМг6): прочность в репрезентативном состоянии значительно улучшена (Rm≈410–430 МПа, Rp0.2≈305–335 МПа), при одинаковой толщине она обладает более высоким сопротивлением пробитию и детонации, что позволяет реализовать концепцию «прочнее при той же толщине / тоньше при той же прочности».
По сравнению с бронеплитой 7039 (ближайший российский аналог — сплав 1901): этот сплав обеспечивает аналогичную баллистическую защиту, но предлагает более легкую механическую обработку и сварку, лучшую коррозионную стойкость и устраняет типичные проблемы эксплуатации, характерные для сплавов 7xxx серии (системы Al-Zn-Mg).
По сравнению с бронеплитой 5059: демонстрирует более высокую стабильность при взрывных нагрузках; плита толщиной 40 мм выдерживает взрыв 6 кг тротила с деформацией тыльной стороны около 170 мм, что соответствует характеристикам Уровня защиты 2 (Level 2).
Сварка и коррозионные характеристики
Эффективность сварки ≥0.8 (совместимость с MIG / TIG / FSW); рейтинг стойкости к коррозионному растрескиванию под напряжением (SCC) — «отлично»; расслаивающая коррозия — маркировка PB/PC; отсутствие межкристаллитной коррозии, что гарантирует долгосрочную эксплуатационную надежность.
Это означает, что заказчики могут достичь баллистических характеристик, близких к серии 7xxx, сохраняя при этом свариваемость и коррозионную стойкость на уровне серии 5xxx, получая более высокие запасы динамической защиты без изменения существующих производственных процессов.
Технические характеристики новой алюминиевой броневой плиты
Параметры спецификации
| Параметр | Спецификация |
| Наименование продукта | Новая алюминиевая броневая плита 5xxx (серия АМг) |
| Состояние материала (закалка) | H131 / H136 (нагартованное состояние) |
| Толщина | 5 – 40 мм |
| Ширина | ≤1500 мм |
| Длина | ≤10000 мм |
| Плотность | 2.645 г/см³ |
| УЗК (Ультразвуковой контроль) | ASTM B209 / EN 485, Уровень B (аналог ГОСТ 22727) |
| Допуск по плоскостности | ≤2 мм/м (настраиваемый) |
| Минимальный заказ (MOQ) | От 1 тонны, возможны пробные малые заказы |
| Срок поставки | Стандартно 25–30 дней; срочно 10–15 дней |
| Сертификат завода | EN 10204 3.1 / 3.2 |
Гарантия качества и стандарты
- Все плиты проходят ультразвуковую дефектоскопию Уровня B в соответствии с ASTM B209 / EN 485.
- Механические и баллистические характеристики превосходят аналогичные военные сплавы (5083-H131, 7039-T64).
- Баллистические испытания проводятся по стандарту NATO STANAG 4569, доступны отчеты независимых сторон (SGS / Национальная лаборатория).
- Поставляется с сертификатами EN 10204 3.1 / 3.2 с полной прослеживаемостью партии.
Пришлите нам свои чертежи, и команда Chalco предоставит индивидуальное коммерческое предложение и график поставки в течение 24 часов.
Технические параметры новой алюминиевой бронеплиты

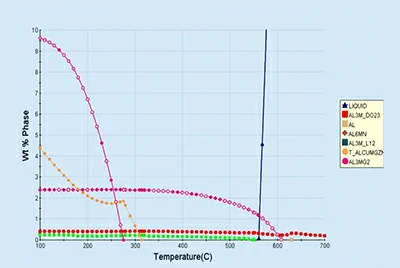

Химический состав сплава
Новая алюминиевая броневая плита основана на системе Al-Mg-Mn (серия 5xxx), с микродобавками Sc и оптимизированным соотношением Sc-Zr для формирования тонкодисперсной фазы Al3(ScZr). Это значительно повышает прочность и стабильность, устраняя при этом грубые фазы AlMnCr / Al7Cr, обеспечивая отличную свариваемость и коррозионную стойкость.
Связаться с нами
Механические свойства
| Параметр | 5xxx-H131 | 5xxx-H136 |
| Временное сопротивление (Rm) | ≥410 МПа | ≥395 МПа |
| Предел текучести (Rp0.2) | ≥335 МПа | ≥305 МПа |
| Относительное удлинение (A) | ≥7% | ≥8% |
Механические испытания показывают, что и прочность, и удлинение превосходят обычные сплавы серии 5xxx (АМг), что значительно улучшает баллистическую защиту при сохранении вязкости.
Эксплуатационная надежность
| Показатель | 5xxx-H131 | 5xxx-H136 |
| Ударная вязкость (KU2) | ≥15 Дж | ≥15 Дж |
| Коэффициент прочности сварного шва | ≥0.8 | ≥0.8 |
| Коррозионное растрескивание под нагрузкой | Отлично | Отлично |
| Расслаивающая коррозия | Класс PC | Класс PB |
| Межкристаллитная коррозия | Отсутствует | Отсутствует |
Плита обладает исключительной свариваемостью и коррозионной стойкостью, обеспечивая долгосрочную надежность в суровых условиях эксплуатации без ущерба для защитных характеристик.
Баллистические характеристики новой алюминиевой бронеплиты
Баллистическая стойкость является ключевым показателем качества брони. Новая алюминиевая броневая плита Chalco 5xxx продемонстрировала в реальных испытаниях: общая баллистическая защита сопоставима с 7039, а стойкость к взрыву превосходит 5059, при сохранении свариваемости и коррозионной стойкости серии 5xxx. Следующие результаты основаны на реальных данных испытаний.

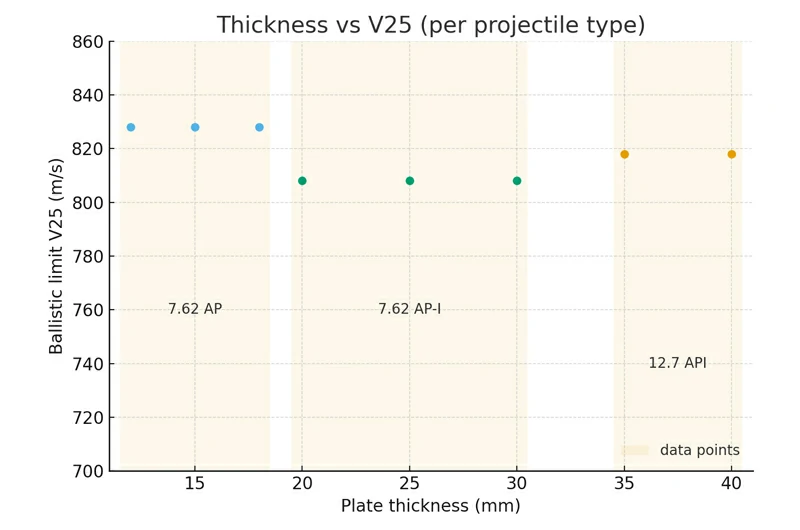

Кривая Толщина–V25 (по типу боеприпасов)
На графике показан баллистический предел V25 при различных толщинах. Значения сопоставимы только внутри одного типа боеприпасов.
Данные баллистических испытаний
| Толщина (мм) | Тип боеприпаса | V25 (м/с) | Дистанция (м) | Угол обстрела (°) | Зачетные попадания |
| 12 | Тип 53, 7.62 мм стальной сердечник | 828 (+7/ − 8) | 100 | ≤58 | 5 |
| 15 | Тип 53, 7.62 мм стальной сердечник | 828 (+7/ − 8) | 100 | ≤47 | 5 |
| 18 | Тип 53, 7.62 мм стальной сердечник | 828 (+7/ − 8) | 100 | ≤39 | 5 |
| 20 | Тип 53, 7.62 мм WO-109C AP-I (БЗ) | 808 (+7/ − 8) | 100 | ≤45 | 5 |
| 25 | Тип 53, 7.62 мм WO-109C AP-I (БЗ) | 808 (+7/ − 8) | 100 | ≤40 | 5 |
| 30 | Тип 53, 7.62 мм WO-109C AP-I (БЗ) | 808 (+7/ − 8) | 100 | ≤33 | 5 |
| 35 | Тип 54, 12.7 мм AP-I (БЗ) | 818 (+7/ − 8) | 100 | ≤44 | 5 |
| 40 | Тип 54, 12.7 мм AP-I (БЗ) | 818 (+7/ − 8) | 100 | ≤43 | 5 |
*Примечание: V25 — это скорость, соответствующая 25% вероятности полного пробития. Данные основаны на дистанции 100 м, верхнем пределе угла падения, n=5 зачетных выстрелов в группе.
Взрывостойкость новой алюминиевой бронеплиты

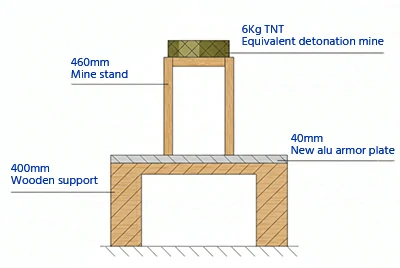

В дополнение к отличной баллистической стойкости, новая алюминиевая бронеплита Chalco также обеспечивает выдающуюся защиту от взрыва. Результаты испытаний показывают:

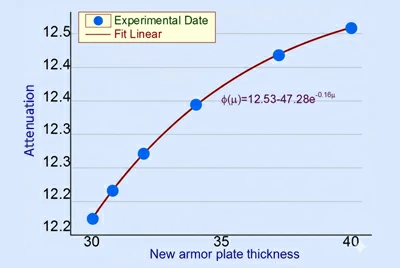

- Плита толщиной 40 мм успешно выдержала взрыв мощностью 6 кг в тротиловом эквиваленте (ТНТ) при деформации тыльной стороны около 170 мм, достигнув 2-го уровня защиты.
- Превосходит традиционную алюминиевую броню 5059 (аналог по ГОСТ: сплав 1570/1575) по поглощению ударной волны и структурной целостности.
- Обеспечивает надежную всестороннюю защиту бронетехники и специального оборудования от самодельных взрывных устройств (СВУ) и фугасных взрывов.
Это означает, что плита предлагает комплексную защиту, одинаково эффективно работая как под непрерывным огнем стрелкового оружия, так и при воздействии взрывных ударных волн.
Применение и поставка
- Легкая защита (12–20 мм, 7.62 AP): панели корпуса, внешние конструкции.
- Основная защита (25–30 мм, 7.62 AP-I): бортовые экраны, секции башни.
- Тяжелая защита (35–40 мм, 12.7 API): плиты днища, лобовая броня.
Chalco может поставлять готовые к сборке компоненты брони непосредственно по чертежам заказчика, используя лазерную резку, гидроабразивную резку и ЧПУ-обработку. Это сокращает время выполнения заказа, снижает производственные риски и обеспечивает надежную сборку.
Основные преимущества новой алюминиевой бронеплиты
- Баллистика ≈ 7039 (аналог по ГОСТ: 1953): общий баллистический уровень сопоставим с бронеплитой 7039, эффективен против угроз 7.62 AP / 7.62 AP-I / 12.7 API.
- Взрывостойкость > 5059 (аналог по ГОСТ: 1570): плита 40 мм выдержала 6 кг ТНТ, деформация тыльной стороны ≈170 мм, достигнут 2-й уровень защиты.
- Технологичность серии 5xxx (системы Al-Mg): эффективность сварки ≥0.8 (MIG/TIG/FSW), коррозионная стойкость соответствует системе 5xxx (сплавы типа АМг5, АМг6).
- Готовность к сборке: интегрированная лазерная резка / гидроабразивная резка / 5-осевая ЧПУ-обработка / сварка, что позволяет производить прямой монтаж для сокращения сроков и затрат.
- Замена традиционных сплавов: решение для модернизации 5083 (ГОСТ АМг4.5) / 5059 / 7039 (ГОСТ 1953) / 2139 (ГОСТ 1201) / 7085 (ГОСТ 1970), балансирующее прочность, взрывостойкость и свариваемость.
| Параметр | Новая алюминиевая броня 5xxx | Бронеплита 5083 (АМг4.5) | Бронеплита 5059 (1570) | Бронеплита 7039 (1953) |
| Баллистическая защита | ★★★★★ | ★★★☆☆ | ★★★☆☆ | ★★★★★ |
| Взрывостойкость | ★★★★★ | ★★★☆☆ | ★★★★☆ | ★★★☆☆ |
| Свариваемость и коррозионная стойкость | ★★★★★ | ★★★★☆ | ★★★★☆ | ★☆☆☆☆ |
Новая алюминиевая бронеплита Chalco всесторонне превзошла традиционные сплавы по прочности, защите и технологичности. Свяжитесь с нами, чтобы получить индивидуальное решение и оперативный расчет стоимости, чтобы сделать ваш проект брони нового поколения легче, прочнее и надежнее.
Области применения новой алюминиевой бронеплиты
Новая алюминиевая бронеплита Chalco серии 5xxx превосходит 5083 по прочности, соответствует или превосходит 5059/7039/2139 по баллистической и взрывостойкости и может широко применяться в различных системах военной защиты.
Бронетехника
Плиты корпуса: Традиционно производятся из 5083 (например, M113) или 7039 (например, Bradley). Новая плита 5xxx может напрямую заменить их, предлагая более высокую прочность при той же коррозионной стойкости.
Плиты башни и лобовой брони: Традиционно используется 7039/2139. Новый сплав обеспечивает равную или превосходную стойкость к пробитию, сохраняя при этом свариваемость и вязкость.
Бортовая и кормовая броня: Обычное использование 5083/5059. Новая плита обеспечивает ту же совместимость с повышенной взрывостойкостью.
Машины с защитой от мин и засад (MRAP)
Модули днища и бортов: Традиционно используются 5059 и 2139 для обеспечения взрывостойкости и вязкости. Новая плита 5xxx продемонстрировала противовзрывные характеристики, превосходящие 5059, и подходит для автомобилей класса MRAP и модульной брони днища.

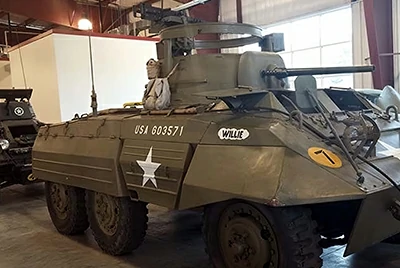

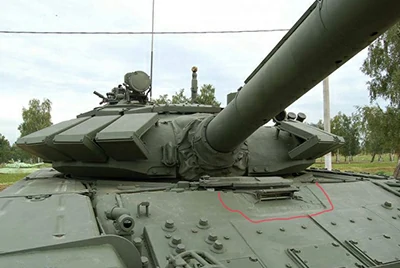

Военно-морская и береговая оборона
Морская броня и палубы: 5083/5059 широко используются в военно-морской обороне. Новая бронеплита 5xxx обладает отличной коррозионной стойкостью и свариваемостью, что делает ее идеальной для быстроходных патрульных катеров и судов береговой охраны.
Будь то легкая бронетехника на базе 5083, средние платформы с 7039/2139 или военно-морские системы и MRAP с использованием 5059, заказчики могут уверенно выбирать новую алюминиевую бронеплиту Chalco 5xxx в качестве прямой модернизации, получая более высокую защиту, лучшую вязкость и превосходную свариваемость.
От слитка до компонентов машины: Комплексные возможности Chalco по поставке брони
Для производителей бронетехники выбор правильной бронеплиты — это только первый шаг. Что действительно влияет на сроки и стоимость проекта, так это возможность быстрого превращения материала в готовые к сборке компоненты.
Chalco обеспечивает полный цикл от слитка → плиты → прецизионной обработки → готовых компонентов, гарантируя не только стабильность материала, но и полностью интегрированное решение для брони. Этот сервис в режиме одного окна помогает клиентам минимизировать аутсорсинг, сократить сроки выполнения заказов и гарантировать соответствие каждой детали брони строгим стандартам защиты.

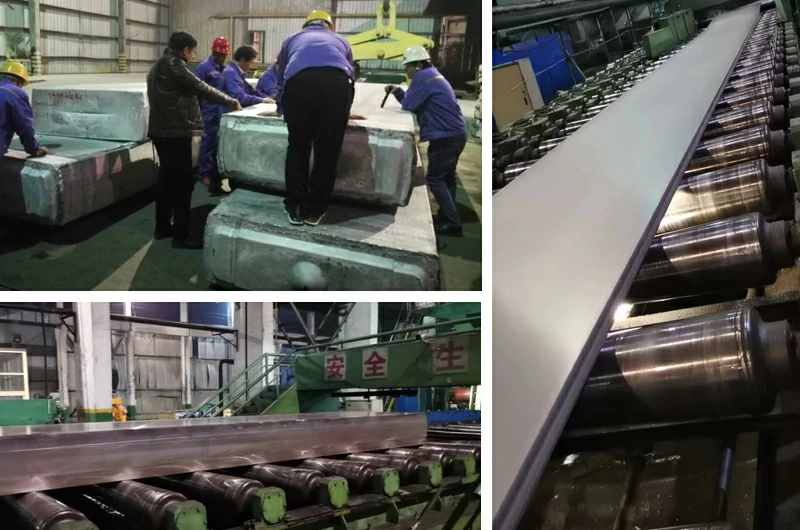

Производство бронеплит
- Литье слитков и инспекция: Строгий контроль состава обеспечивает однородную и стабильную микроструктуру.
- Горячая и холодная прокатка: Гарантирует постоянную толщину и механические свойства в плитах большого формата.
- Термообработка и правка: Отработанные процессы H131/H136, обеспечивающие требуемую баллистическую и взрывостойкость.
- Финальная инспекция и упаковка: 100% ультразвуковой контроль (УЗК), сертификация EN 10204 и упаковка экспортного стандарта.
Возможности прецизионной обработки

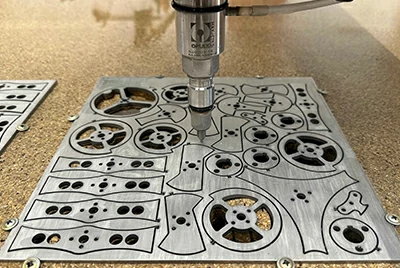

- Лазерная резка: Идеально подходит для крупногабаритных компонентов со сложным профилем.
- Гидроабразивная резка: Холодная резка, сохраняющая механическую целостность бронеплит.

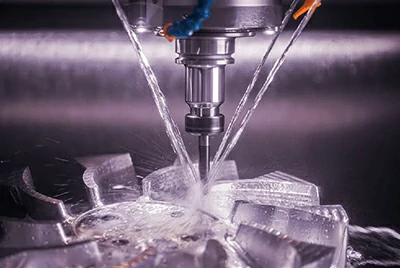

- ЧПУ-обработка: 5-осевая обработка с допуском ≤0.2 мм.
- Сварочные услуги: Эффективность сварки ≥0.8, поддержка сборки модульной брони.
Компоненты брони по чертежам
Основываясь на компоновке автомобиля и спецификации заказчика, Chalco поставляет ключевые детали брони, которые вырезаны, сформованы и точно обработаны, обеспечивая как эффективность сборки, так и защитные характеристики.
- Конструкции корпуса: Крыша, плита днища, лобовая деталь (верхняя/нижняя), боковые панели, задние плиты.
- Башня и верхние части: Оболочки башни и крыши, люки, купола, кожухи двигателя, панели доступа, узлы крыши.
- Внутренние функциональные части: Перегородки, защитные подбои, панели для монтажа оборудования, экраны для кабелей/труб.
Схема навесной брони БТР-70 (вид справа)
Схема локальной навесной брони Урал-375Д / Урал-4320 (вид кабины в разрезе)
Все компоненты изготавливаются с помощью лазерной/гидроабразивной резки, 5-осевой ЧПУ-обработки и высокоэффективной сварки, что гарантирует точность и целостность защиты. Эта интегрированная цепочка позволяет избежать несовпадения допусков и потерь характеристик, вызванных аутсорсингом. Заказчики получают готовые к сборке детали, полностью соответствующие дизайну автомобиля, что снижает риски переделок и значительно сокращает производственные циклы и общие затраты на производство.
Новая алюминиевая бронеплита серии 5xxx обеспечивает прочность и защиту, превосходящую 5083/5059, сохраняя при этом свариваемость и коррозионную стойкость серии 5xxx. Проверенные платформы, такие как M113 (корпус из алюминия 5083) и Bradley (гибридная броня 5083/7039), могут использовать новый сплав в качестве прямой замены, достигая более высокой баллистической и взрывозащиты без увеличения веса.
Другие варианты алюминиевых бронеплит
Хотя новая алюминиевая бронеплита 5xxx является оптимальным решением, Chalco также предлагает полный портфель материалов для алюминиевой брони для удовлетворения различных потребностей различных платформ и оборонных проектов:
-
Классическая бронеплита из сплава Al-Mg, широко используемая в корпусах БТР M113 и морской броне. Благодаря отличной свариваемости и коррозионной стойкости она остается отраслевым стандартом.
-
Отличается высокой прочностью и вязкостью, со взрывостойкостью выше, чем у 5083, обычно используется в современных легких бронированных машинах и военно-морских оборонительных приложениях.
-
Типичная высокопрочная броня системы Al-Zn-Mg, используемая в башнях и корпусах БМП M2/M3 Bradley. Известна своим выдающимся балансом защиты и легкости.
-
Сверхвысокопрочный броневой сплав, разработанный для основных боевых платформ следующего поколения, где критически важны снижение веса и высокие уровни защиты. Также применяется в передовых аэрокосмических и наземных оборонных конструкциях.
-
Высокопрочный, высокотехнологичный термически упрочняемый сплав с отличной баллистической и взрывостойкостью. Обычно применяется для защиты днища и конструкций против СВУ.
-
Сплав системы Al-Zn-Mg, широко принятый в легких колесных и амфибийных бронированных машинах.
-
Аналогичен 7A52, но с повышенной коррозионной стойкостью и вязкостью, что делает его пригодным для защиты в суровых климатических условиях и сложных средах.
-
Используя многослойные алюминиевые конструкции, такие как комбинации 7072/7A52, эта композитная плита значительно расширяет возможности защиты от множественных угроз.
Chalco предлагает полный ассортимент алюминиевых бронеплит, включая традиционные и передовые сплавы, такие как 5083, 5059, 7039, 7085, 7A52, 7B52 и 2139, а также пятислойные алюминиевые композитные бронеплиты. Будь то легкие бронированные машины или высокозащищенные платформы, мы предлагаем подходящее решение для легкой защиты, отвечающее вашим потребностям.
Часто задаваемые вопросы (FAQ)
В чем разница между новой алюминиевой бронеплитой 5xxx и 5083, 5059 или 7039?
Новая алюминиевая бронеплита Chalco достигает баллистических характеристик бронеплиты 7039, превосходит алюминиевую броню 5059 по взрывостойкости и сохраняет отличную свариваемость и коррозионную стойкость бронеплиты 5083. Она устраняет компромисс между прочностью и технологичностью, становясь превосходным выбором для модернизации платформ нового поколения.
Как плита 40 мм ведет себя при испытаниях на взрыв?
Испытания подтвердили, что новая алюминиевая бронеплита толщиной 40 мм успешно выдержала взрыв 6 кг в тротиловом эквиваленте с деформацией тыльной стороны около 170 мм, достигнув 2-го уровня защиты. По сравнению с броней 5059, она демонстрирует более высокое поглощение энергии и структурную целостность, что идеально подходит для защиты от СВУ и условий взрыва.
Может ли она напрямую заменить 5083 или 7039 в существующих бронемашинах?
Да. Платформы, такие как M113 (корпус из алюминиевой брони 5083) и Bradley IFV (гибридная броня 5083/7039), могут быть модернизированы новой алюминиевой бронеплитой 5xxx. Заказчики получают выгоду от более сильной защиты при том же весе, а также от более легкой сварки и механической обработки в процессе производства.
Вы поставляете только плиты или также готовые компоненты брони?
Chalco предоставляет готовые к сборке решения. Используя лазерную резку, гидроабразивную резку, 5-осевую ЧПУ-обработку и сварку, мы можем поставлять корпуса башен, лобовую броню, боковые панели и плиты днища непосредственно по чертежам или спецификациям заказчика. Это сокращает время сборки и риски аутсорсинга.
Каковы максимальные размеры поставки и сертификаты качества?
Новая алюминиевая бронеплита доступна толщиной 5–40 мм, шириной до 1500 мм и длиной до 10000 мм, в состояниях H131 / H136. Все плиты проходят 100% ультразвуковой контроль и поставляются с сертификатами EN 10204 3.1/3.2. Хотя сплав не внесен в список MIL, его проверенные баллистические и противовзрывные характеристики соответствуют или превосходят эквивалентные военные стандарты.
Подходит ли она для морской среды или условий высокой влажности?
Да. Как алюминиевый сплав серии 5xxx, он обладает естественной коррозионной стойкостью. Оптимизированный состав дополнительно улучшает стойкость к коррозионному растрескиванию под напряжением и расслаивающей коррозии, что делает его высоконадежным для морской брони, береговой обороны и зон боевых действий с высокой влажностью в течение длительного срока службы.
Chalco может предоставить вам самый полный ассортимент алюминиевой продукции, а также изготовить изделия по индивидуальному заказу. Точное ценовое предложение будет предоставлено в течение 24 часов.
Получить предложение
