Алюминиевые овальные трубы славятся своим уникальным эллиптическим поперечным сечением, обеспечивающим исключительную структурную прочность и гибкость проектирования. Широко используемые в строительстве, автомобилестроении, аэрокосмической промышленности и других отраслях, их плоскосторонняя конструкция обеспечивает более высокую устойчивость к изгибу в определенных направлениях нагрузки, отвечая высоким требованиям к производительности в современном машиностроении. Выбор алюминиевых овальных труб означает получение превосходных характеристик и расширенных возможностей применения.
Мгновенное предложениеТехнические характеристики алюминиевых овальных труб
| Сплав | 6063 (АД31), 6061 (АД33), 5052 (АМг2.5), 7075 (В95), 6082 (АД35), 6060 (АД31), 3003 (АМц) |
| Состояние | O (М), T5 (Т5), T6 (Т6), H14 (Н2), H18 (Н) |
| Большая ось | 10.16–246.38 мм (0.4"–9.7") |
| Малая ось | 4.78–101.6 мм (0.188"–4") |
| Толщина стенки | 0.32–63.5 мм (0.0125"–2.5") |
| Длина | 1–6 м (доступна индивидуальная резка) |
| Допуск | Архитектурный: ±0.5 мм Высокоточный: ±0.1 мм |
| Стандарт | ASTM B221, ASTM B241, EN 755, ISO 9001, AS9100, NADCAP |
Разнообразный ассортимент овальных алюминиевых профилей Chalco
Chalco может предоставить широкий выбор овальных алюминиевых труб, включая стандартные овальные трубы, плоскосторонние овальные трубы, а также различные типы бесшовных экструдированных труб, тонкостенные, толстостенные и крупногабаритные варианты для удовлетворения различных промышленных потребностей. Используя передовые технологии экструзии и обширный производственный опыт, мы можем предложить индивидуальные решения, адаптированные к конкретным требованиям наших клиентов.

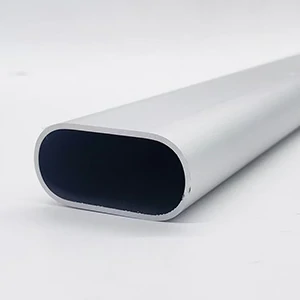

Овальная алюминиевая труба

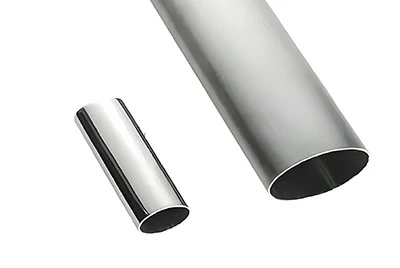

Стандартные овальные алюминиевые трубы
Имеют эллиптическое поперечное сечение, которое обеспечивает значительные преимущества в структурной прочности, гибкости дизайна и использовании пространства по сравнению с обычными круглыми алюминиевыми трубами.
Размеры стандартных овальных алюминиевых труб
Алюминиевая плоскоовальная труба
Плоскосторонняя: также известная как алюминиевая плоскоовальная труба. Эти трубы имеют плоские стороны, которые обеспечивают повышенную устойчивость к изгибу и улучшенную пространственную адаптивность, идеально подходят для таких применений, как производство радиаторов, где требуется больший момент сопротивления.
Размеры алюминиевых плоскоовальных труб
Больше типов овальных труб
Тонкостенные овальные алюминиевые трубы
Толстостенные овальные алюминиевые трубы
Крупногабаритные овальные алюминиевые трубы
Бесшовные овальные алюминиевые трубки
Конструкционная овальная алюминиевая труба
Анодированная овальная алюминиевая труба
Овальная алюминиевая труба PVDF
Переходная труба с овала на круг
Телескопическая овальная алюминиевая труба
Гибка овальных алюминиевых труб на заказ
Декоративная овальная алюминиевая труба
Овальная алюминиевая труба для радиатора

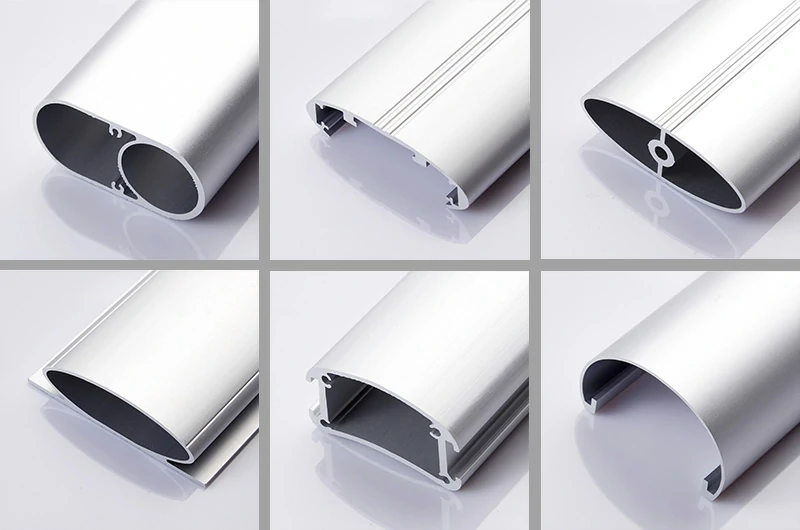

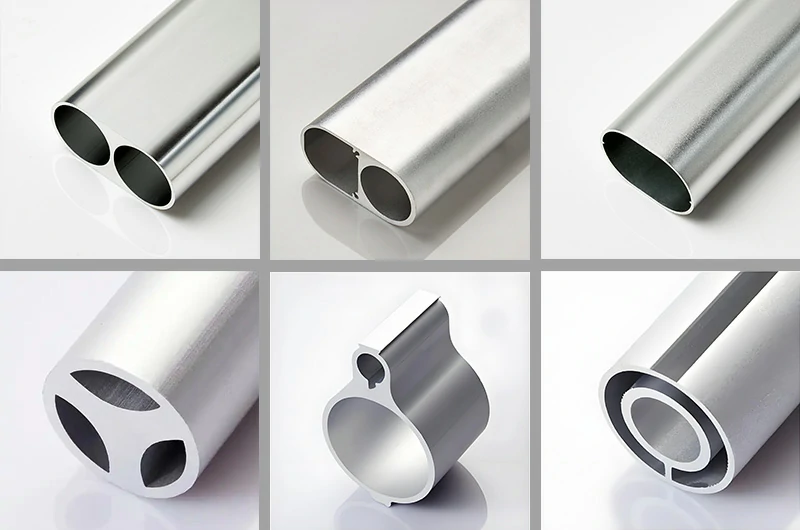

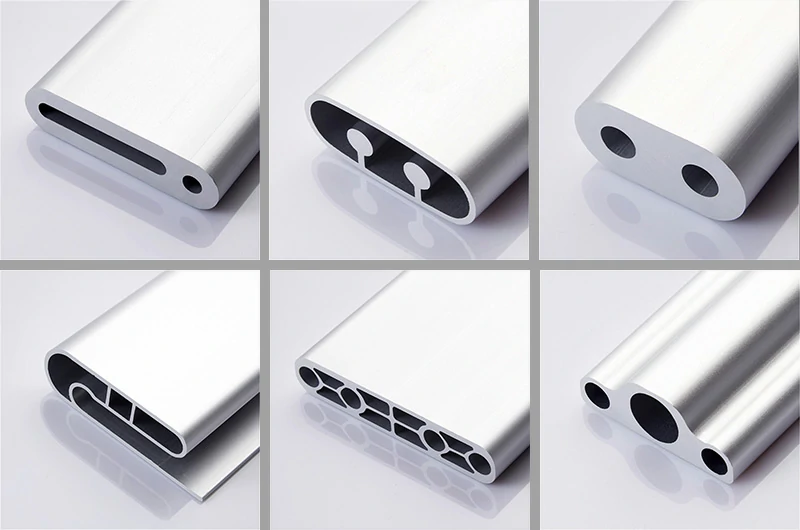

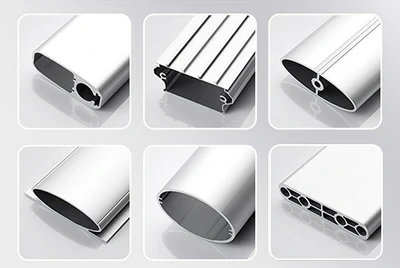

Овальный алюминиевый профиль
Овальные алюминиевые профили — это изделия с эллиптическим поперечным сечением, которые обеспечивают отличные структурные характеристики и эстетически привлекательный дизайн. Они широко используются в строительстве, электронике, автомобилестроении, аэрокосмической промышленности и других областях.
Свяжитесь с нами сейчас
Овальный алюминиевый профиль
Овальные алюминиевые трубки для мебели
Овальные трубы с пазом для поручня
Овалы с резьбовыми каналами
Овальные трубки с отверстиями на концах
Овальные трубки с канавками
Крупный овальный алюминиевый профиль
Самые популярные алюминиевые овальные трубы
-
Высокое качество поверхности, легкая анодируемость и отличная пластичность (относительное удлинение ≥ 8%), широко используется в строительстве навесных стен, декоративных профилях, мебельной фурнитуре и корпусах электронных изделий.
-
Высокая прочность (предел прочности при растяжении ≥ 310 МПа), умеренная коррозионная стойкость и хорошая свариваемость; широко используется в автомобильных компонентах конструкций, рамах промышленного оборудования и опорах солнечных панелей.
-
Сверхвысокая прочность (предел прочности при растяжении ≥ 572 МПа) с отличной усталостной стойкостью, что делает ее идеальной для аэрокосмических компонентов и высокопроизводительных деталей машин.
-
Прочнее, чем 6061, с превосходной стойкостью к коррозии под напряжением, подходит для экструзии сложных поперечных сечений; широко применяется в аэрокосмических и морских компонентах.
-
Умеренная прочность с выдающейся коррозионной стойкостью, особенно к морской воде, что делает ее идеальной для морских судов и химического оборудования.
-
Отличная коррозионная стойкость (подходит для химических сред) и хорошие показатели глубокой переработки, широко используется в химических трубопроводах и холодильном оборудовании.
Кроме того, Chalco может предоставить овальные алюминиевые трубы из таких сплавов, как 7003 (1915), 7005 (1915), 5083 (АМг6), 2024 (Д16), 6060 (АД31) и т. д., для удовлетворения разнообразных требований к эксплуатационным характеристикам и свойствам в различных областях применения. Для конкретных нужд, пожалуйста, свяжитесь с нами для индивидуального заказа.
Мгновенное предложениеПрименение овальных алюминиевых труб
Строительство и отделка
Сплав: 6063 (АД31), 6061 (АД33)
Обработка поверхности: Анодирование, порошковое окрашивание, фторсодержащее лакокрасочное покрытие
Применение: Перила для лестниц, ограждения, заборы, рамы, солнцезащитные козырьки для навесных стен, внутренняя отделка
Производство мебели
Сплав: 6063-T5 (АД31Т5)
Обработка поверхности: Анодирование, термопечать под дерево
Толщина стенки: Тонкостенные 0.32–2 мм
Применение: Мебельные каркасы, направляющие для шкафов, штанги для занавесок в ванной, вешалки для полотенец, кухонные опоры, регулируемые трековые системы

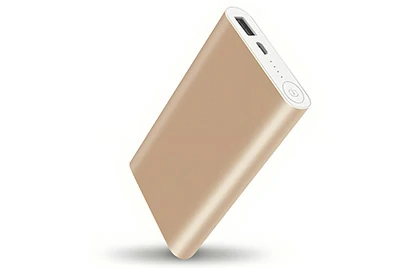

Электронная промышленность
Сплав: 5052 (АМг2, 5), 6063 (АД31)
Обработка поверхности: Анодирование, электрофоретическое покрытие, пескоструйная обработка
Цвета: Золотой, Шампань, Серебряный, Белый
Применение: Корпуса электронных изделий, узлы радиаторов, электронные компоненты
Морские суда
Сплав: 5052 (АМг2, 5), 6061 (АД33)
Структура: Бесшовная
Стандарты: ASTM B241, ASTM B928 (ГОСТ 21631)
Применение: Стреловые платформы, носовые ограждения судов, изготовление вышек, Т-образные крыши, вышки для ловли тунца

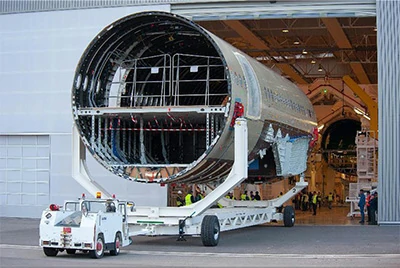

Аэрокосмическая отрасль
Сплав: 6061 (АД33), 7075 (В95)
Структура: Бесшовная
Стандарты: ASTM B241, ISO 9001, AS9100
Применение: Элементы конструкции планера, детали интерьера, топливопроводы, гидравлические трубопроводы

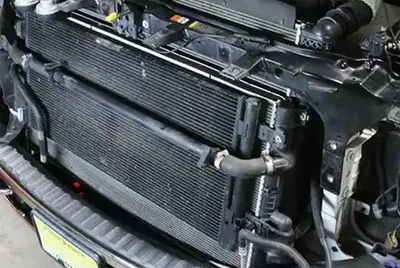

Автомобилестроение
Сплав: 6063-T5 (АД31Т5)
Структура: Бесшовная
Применение: Конструкции кузова, выхлопные системы, глушители, трубопроводы гидравлических систем, багажники
Использование овальных трубок для монтажа радиаторных каналов позволяет сэкономить до 23% пространства.

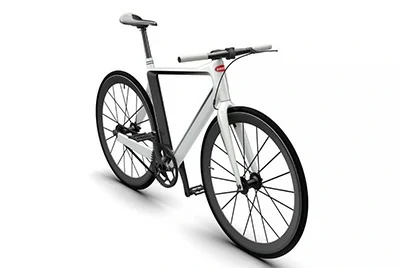

Спортивный инвентарь
Сплав: 6061 (АД33), 7005 (1915), 7075 (В95)
Обработка поверхности: Анодирование, порошковое окрашивание
Применение: Рамы велосипедов, треккинговые палки, опоры для палаток, телескопические лестницы
Вы ищете поставщика алюминия?
Если вам нужен профессиональный поставщик алюминия, который предоставит вам высококачественный и экономичный алюминий, мы станем вашим лучшим выбором.
Сопутствующие товары: алюминиевая овальная труба
Индивидуальный заказ и глубокая переработка: Удовлетворение ваших уникальных потребностей
Наши услуги по индивидуальному изготовлению и глубокой переработке овальных алюминиевых труб разработаны для удовлетворения разнообразных требований как по эксплуатационным характеристикам, так и по эстетике в различных отраслях промышленности.
Процессы обработки поверхности
- Анодирование: Формирует твердую оксидную пленку (толщиной 10–25 мкм) на поверхности трубы посредством электрохимической реакции, обеспечивая отличную износостойкость и изоляцию — идеально подходит для наружных архитектурных профилей и корпусов электроники.
- Порошковое окрашивание: Нанесение порошковой краски на поверхность трубы, обычно с толщиной покрытия 60–120 мкм. Благодаря широкому выбору доступных цветов, этот процесс отвечает декоративным потребностям в мебели и выставочных системах.
- Электрофоретическое покрытие: Создает равномерное покрытие на поверхности трубы с хорошей коррозионной стойкостью к соляному туману, подходит для автомобильных компонентов и морской техники.
- Матирование (браширование): Механически создает тонкую текстуру на поверхности трубы, улучшая тактильные ощущения изделия; широко используется в высококачественной бытовой электронике и элитной упаковке.
Услуги глубокой переработки
- Прецизионная резка: Использование технологии лазерной или гидроабразивной резки с точностью ±0.2 мм, удовлетворяющая требованиям к нестандартной длине и сложной форме торцов.
- Гибка и формовка: При использовании процессов холодной или горячей гибки минимальный радиус гибки может достигать трех диаметров трубы, что подходит для производства выхлопных систем автомобилей и изогнутых мебельных каркасов.
- ЧПУ сверление: Использует числовое программное управление для точного позиционирования множества отверстий с допусками в пределах ±0.1 мм, широко применяется в производстве деталей механических сборок и кронштейнов радиаторов.
- Сварочная обработка: Использование технологий TIG или MIG сварки, при этом прочность шва достигает более 90% от прочности основного материала, что идеально подходит для структурных соединений и изготовления сосудов под давлением.
Таблица размеров овальных алюминиевых труб
Стандартная овальная алюминиевая труба
| Диаметр трубы | Дюймы (Imperial) | Метрические (мм) | Диаметр трубы | Дюймы (Imperial) | Метрические (мм) |
| 0.375″ | 0.44 x 0.26 | 11.2 x 6.7 | 1.125″ | 1.53 x 0.52 | 39.1 x 13.3 |
| 0.500″ | 0.60 x 0.36 | 15.3 x 9.3 | 1.125″ | 1.54 x 0.67 | 39.2 x 17.2 |
| 0.500″ | 0.65 x 0.28 | 16.5 x 7.2 | 1.125″ | 1.58 x 0.47 | 40.2 x 12.1 |
| 0.500″ | 0.66 x 0.30 | 16.9 x 7.8 | 1.250″ | 1.52 x 0.95 | 38.5 x 24.0 |
| 0.625″ | 0.74 x 0.48 | 19 x 12.3 | 1.250″ | 1.59 x 0.83 | 40.4 x 21.3 |
| 0.750" | 0.83 x 0.61 | 21.2 x 15.5 | 1.250″ | 1.59 x 0.87 | 40.6 x 22.3 |
| 0.875″ | 1.09 x 0.63 | 27.8 x 16.0 | 1.250" | 1.65 x 0.75 | 42.0 x 19.1 |
| 0.875″ | 1.15 x 0.52 | 29.4 x 13.3 | 1.250″ | 1.68 x 0.68 | 42.8 x 17.4* |
| 0.875″ | 1.08 x 0.52 | 27.6 x 13.4 | 1.375″ | 1.59 x 1.04 | 40.5 x 26.5 |
| 25mm | 1.28 x 0.66 | 32.6 x 16.8 | 1.375″ | 1.69 x 0.95 | 43.3 x 24.2 |
| 25mm | 1.31 x 0.62 | 33.4 x 15.9 | 1.500″ | 1.74 x 1.22 | 44.4 x 31.0 |
| 1.000″ | 1.14 x 0.79 | 29.0 x 20.0 | 1.500″ | 1.83 x 1.08 | 46.4 x 27.3 |
| 1.000″ | 1.26 x 0.64 | 32.1 x 16.5 | 1.500″ | 1.96 x 0.91 | 49.7 x 23.1 |
| 1.000″ | 1.31 x 0.53* | 33.4 x 13.5* | 1.500″ | 2.01 x 0.79 | 51.2 x 20.2 |
| 1.000″ | 1.33 x 0.57 | 33.8 x 14.5 | 1.500″ | 2.09 x 0.70 | 53.2 x 17.8 |
| 28mm | 1.33 x 0.87 | 33.8 x 22.3 | 1.500″ | 2.12 x 0.54 | 53.9 x 13.9 |
| 1.125″ | 1.37 x 0.77 | 34.8 x 19.5 | 1.750″ | 2.25 x 1.08 | 57.4 x 27.5 |
| 1.125″ | 1.46 x 0.70 | 37.3 x 18.0 | 2.000″ | 2.35 x 1.57 | 59.7 x 40.0 |
Плоскоовальная алюминиевая труба
| Диаметр трубы | Дюймы (Imperial) | Метрические (мм) | Диаметр трубы | Дюймы (Imperial) | Метрические (мм) |
| 0.750" | 0.88 x 0.51 | 22.5 x 13 | 40.00mm | 1.90 x 1.14 | 46.2 x 29.0 |
| 0.875" | 1.02 x 0.59 | 25.9 x 15.1 | 40.00mm | 1.87 x 1.04 | 47.7 x 26.5 |
| 1.000″ | 1.24 x 0.60 | 31.5 x 15.2 | 1.500" | 1.75 x 1.00 | 45.0 x 25.0 |
| 1.000″ | 1.29 x 0.49 | 32.8 x 12.6 | 1.500″ | 1.96 x 0.71 | 50.0 x 18.2 |
| 1.125″ | 1.31 x 0.79 | 33.3 x 20.2 | 1.750" | 1.96 x 1.37 | 50.0 x 35.0 |
| 1.125″ | 1.45 x 0.59 | 36.9 x 15.0 | 1.625″ | 2.10 x 0.97 | 53.5 x 24.8 |
| 1.125″ | 1.51 x 0.51 | 38.5 x 13.0 | 1.750″ | 2.10 x 1.13 | 53.5 x 28.8 |
| 1.250″ | 1.53 x 0.78 | 39.0 x 20.0 | 1.750″ | 2.20 x 0.97 | 55.9 x 24.8 |
| 1.250" | 1.37 x 1.02 | 35.0 x 26.0 | 2.000″ | 2.35 x 1.57 | 59.7 x 40.0 |
Руководство по закупке овальных алюминиевых труб
Овальные алюминиевые трубы широко используются в судостроении, возведении навесных стен, автомобилестроении и домашнем декоре благодаря их уникальной форме поперечного сечения и конструктивным преимуществам. При закупке овальных алюминиевых труб, пожалуйста, следуйте этим профессиональным рекомендациям для точного выбора материала и обеспечения надежного качества:
1. Уточните ваши потребности и сценарии применения
- Классификация использования: Определите основное назначение алюминиевой трубы, например, структурная опора, декоративное применение или высокоточная обработка.
- Требования к спецификациям: Подтвердите требуемый наружный диаметр, толщину стенки, длину и форму (например, стандартный овал или специальная форма).
- Отраслевые стандарты: Убедитесь, что выбранный продукт соответствует соответствующим международным стандартам, таким как ASTM B928, EN 755, ASTM B241 или спецификациям AMS, чтобы удовлетворить отраслевые требования.
2. Выберите подходящий сплав
- 6061 (АД33): Обладает высокой прочностью и коррозионной стойкостью, подходит для промышленного и машиностроительного применения.
- 6063 (АД31): Обеспечивает отличные возможности для обработки поверхности, обычно используется в архитектурном декоре и электрических системах.
- 2024 (Д16)/7075 (В95): Обладают сверхвысокой прочностью, идеально подходят для аэрокосмической отрасли.
- 5083 (АМг4, 5)/5052 (АМг2, 5): Демонстрируют отличную коррозионную стойкость, подходят для морской техники и химического оборудования.
3. Сосредоточьтесь на производственных процессах и точности
- Процесс производства: Холоднотянутые бесшовные овальные трубы идеально подходят для высокоточных труб малого диаметра с превосходным качеством поверхности и строгими допусками; экструдированные трубы обеспечивают экономичность, особенно для труб большого диаметра, толстостенных труб или при общих требованиях к точности.
- Обработка поверхности: Выбирайте такие виды обработки, как анодирование, электрофоретическое покрытие или пескоструйная обработка, чтобы повысить долговечность и эстетичность.
4. Проверьте квалификацию поставщика
- Контроль качества: Отдавайте предпочтение поставщикам с международными сертификатами менеджмента качества (например, ISO 9001 или AS9100); убедитесь, что продукция соответствует отраслевым стандартам (таким как ASTM B241, ASTM B210, EN 754-8) и предоставьте отчеты об испытаниях свойств материала.
- Технические возможности: Приоритет отдавайте производителям с оборудованием для обратной экструзии, чтобы лучше соответствовать требованиям высокотехнологичных приложений; выбирайте поставщиков, способных предложить услуги по индивидуальному заказу для конкретных нужд проекта.
5. Учитывайте логистику и циклы доставки
- Для оптовых заказов заранее подтвердите складские запасы и возможности доставки поставщика, чтобы избежать задержек производства.
- Уточняйте сроки доставки, способы упаковки и предоставление технической поддержки — особенно для послепродажного обслуживания нестандартных изделий. Ознакомьтесь с мерами защиты при транспортировке, чтобы алюминиевые трубы не были повреждены в процессе транзита.
Следование этому руководству поможет вам выбрать продукцию из овальных алюминиевых труб, которая наилучшим образом соответствует требованиям вашего проекта, обеспечивая бесперебойный процесс закупок и успех проекта.
Часто задаваемые вопросы
Каковы преимущества овальных алюминиевых труб по сравнению с круглыми?
- Конструктивная прочность: Плоскоовальная конструкция повышает сопротивление изгибу (улучшая прочность на изгиб на 15–20% при равном весе).
- Аэродинамика: Сниженное сопротивление ветру делает их подходящими для таких применений, как солнцезащитные козырьки зданий и судовые конструкции.
- Использование пространства: Их форма более эффективно вписывается в узкие, вытянутые пространства (например, каналы автомобильных радиаторов).
Могут ли овальные алюминиевые трубы заменить круглые в гидравлических системах?
Да, но вы должны рассчитать эквивалентную площадь поперечного сечения:
Sовала = π ± (Большая ось / 2) ± (Малая ось / 2)
Убедитесь, что сопротивление давлению соответствует требованиям; мы рекомендуем бесшовные холоднотянутые трубы (допуск ±0.05 мм).
Как предотвратить растрескивание тонкостенных овальных труб (толщина стенки < 2 мм) при гибке?
Выбор процесса: Предпочтительна горячая гибка (нагрев до 200–300°C) или использование оправки (дорна) для поддержки.
Рекомендация по сплаву: Выбирайте сплавы с отличными свойствами для глубокой переработки, такие как 3003-H14 (АМцH14) или 6063-T5 (АД31Т5).
Каков ваш минимальный объем заказа?
Для стандартных овальных труб из наличия минимальный объем заказа отсутствует — возможна продажа от одной штуки. Для индивидуального производства наш MOQ составляет 500 кг.
Каков типичный срок доставки для индивидуальных заказов?
Если вам нужны овальные трубы стандартных размеров, мы отдаем приоритет подбору из нашего складского запаса; доставка может занять всего 3 дня при наличии.
Если требуются стандартные размеры, но их нет в наличии, мы можем произвести их с использованием существующих пресс-форм со сроком поставки около 15 дней.
Для нестандартных изделий, требующих изготовления новых пресс-форм, производственный цикл обычно составляет 20–30 дней.
Какая информация необходима для заказа нестандартных сечений (например, аэродинамических профилей)?
- Обязательные документы: Чертежи сечения (в формате CAD/DWG), требуемая длина/толщина стенки и описание сценария применения.
- Дополнительная поддержка: Предоставьте параметры нагрузки, чтобы поставщик мог оптимизировать сплав и процесс производства.
Кто несет расходы на разработку пресс-форм для овальной экструзии?
Стандартные размеры подбираются по существующим пресс-формам компании. Для нестандартных размеров, требующих новых форм, заказчик несет расходы на изготовление формы. Для крупных заказов плата за форму может быть отменена; для небольших партий при долгосрочном сотрудничестве мы предлагаем политику «полного возврата стоимости формы при достижении объема».
Как можно снизить стоимость овальных алюминиевых труб?
Оптовые закупки предполагают скидки; например, заказы ≥5 тонн могут получить скидку около 3%. Кроме того, в зависимости от конкретного применения, выбор овальных алюминиевых труб из сплава 6063 (АД31) вместо 6061 (АД33) может снизить затраты примерно на 15%.
Как предотвратить деформацию больших овальных труб при морской транспортировке?
Обычно используются усиленные деревянные ящики в сочетании с амортизирующим вспененным полиэтиленом (EPE). Для труб длиннее 6 метров используется фиксирующая рама с точками опоры через каждые 1.5 метра.
