Алюминиевые конструкционные трубы

В современном машиностроении, где критически важны малый вес, высокая прочность и коррозионная стойкость, конструкционные алюминиевые трубы стали ключевым материалом в таких отраслях, как строительство, промышленное оборудование и новые энергетические системы. Они весят всего одну треть от веса стали и обладают отличной стойкостью к окислению без необходимости дополнительной защиты от ржавчины, обеспечивая высокую несущую способность при сохранении легкости и долгосрочной стабильности .

Хотите узнать, как конструкционные алюминиевые трубы сопоставляются с обычными трубами или стальным прокатом?

В отличие от стандартных алюминиевых труб, конструкционные алюминиевые трубы ориентированы больше на механическую прочность и поддержку нагрузки, чем на сопротивление внутреннему давлению. Они широко используются в негерметичных конструкциях, таких как рамы, балки и опорные системы .

Являясь мировым лидером в производстве алюминия, Chalco предлагает конструкционные алюминиевые трубы, соответствующие стандартам ASTM B429, B221 и другим мировым регламентам. Мы поддерживаем широкий спектр кастомизаций сплавов и размеров, отвечая строгим требованиям к прочности, легкости и точности сборки .

Универсальные профили для сложных инженерных задач

• Круглые конструкционные трубы

  Внешний диаметр: 12.7 мм – 152.4 мм (0.5" – 6")

  Толщина стенки: 1.2 мм – 6.35 мм (0.049" – 0.25")

  Длина: 6 м / под заказ

  Обладают отличной жесткостью на изгиб и кручение, идеально подходят для ограждений, поручней, изогнутых конструкций и узлов, требующих высокой сопротивляемости деформации и равномерного распределения нагрузки. Круглая форма идеально подходит для холодной гибки и вальцовки, что делает ее гибким выбором для различных применений.

• Квадратные конструкционные трубы

  Размер: 25.4 мм – 101.6 мм (1" – 4")

  Толщина стенки: 1.2 мм – 6.0 мм

  Длина: 6 м / под заказ

  Известны своей высокой прочностью на кручение и плоскими поверхностями для соединений. Широко используются в рамах станков, кронштейнах солнечных батарей, шкафах хранения энергии и опорах оборудования. Четкие углы облегчают сварку, сборку и модульное проектирование, что делает их незаменимыми в промышленном производстве .

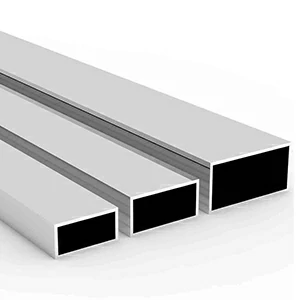

• Прямоугольные конструкционные трубы

  Сторона A: 25.4 мм – 152.4 мм (1" – 6")

  Сторона B: 12.7 мм – 101.6 мм (1/2" – 4")

  Толщина стенки: 1.2 мм – 6.0 мм

  Длина: 6 м / под заказ

  Когда требуется высокая прочность на изгиб в определенном направлении, прямоугольные трубы подходят лучше всего. Особенно алюминиевый прямоугольный полый профиль (RHS), который обычно используется в каркасах витражных стен, промышленных дверях и окнах, корпусах оборудования, транспортных платформах и опорах солнечных панелей .

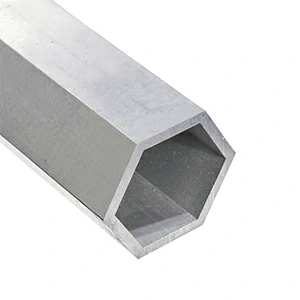

• Шестигранные конструкционные трубы

  Размер под ключ: 6 мм - 150 мм (1/4" - 6")

  Толщина стенки: 1.0 мм - 12.0 мм (0.039" - 0.5")

  Длина: 6 м / под заказ

  Шестигранные алюминиевые трубы идеальны для задач, требующих многосторонних соединений, легких конструкций или специфической геометрии сборки. Шестигранный профиль позволяет легко выполнять многоугловую сварку и подгонку; часто применяется в деталях велосипедов, снаряжении для активного отдыха, декоративных профилях, каркасах моделей и рукоятках инструментов .

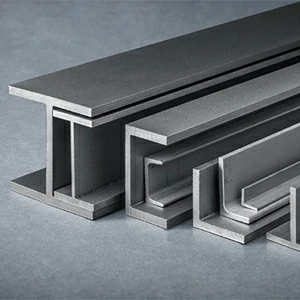

• Индивидуальные конструкционные профили

  Chalco может изготовить специальные профили, такие как Т-образные, С-образные, П-образные (швеллер), двутавры (H-beam), балки (I-beam) и рельсовые профили по вашим чертежам. Мы предлагаем гибкость в выборе толщины стенок, классов прочности и финишной отделки поверхности — идеально подходит для тяжелых рам оборудования, трековых систем и нестандартных строительных узлов .

Специальные конструкционные профили

Алюминиевый тавр (Т-профиль)

Алюминиевые уголки

Алюминиевые балки (Двутавры)

Алюминиевый швеллер (U-профиль)

Алюминиевый шляпный профиль (Hat Channel)

Алюминиевый Z-профиль

Алюминиевый F-профиль

Алюминиевый J-профиль

Алюминиевый Y-профиль

Свяжитесь с Chalco сегодня для получения инженерной консультации и разработки индивидуальных решений для конструкционных труб — мы поможем вам с легкостью создавать прочные и легкие опорные системы.

Размерные допуски и сертификация конструкционных алюминиевых труб

Как профессиональный производитель конструкционных алюминиевых труб, Chalco строго придерживается международных стандартов и обладает множеством сертификатов качества, гарантирующих точность, прочность, коррозионную стойкость и полную прослеживаемость продукции на мировых рынках .

Точность и стандарты допусков

Chalco соблюдает стандарты ASTM B429, ASTM B221 и EN 755, гарантируя стабильность размеров и надежность конструкций .

• Допуск по внешнему диаметру / стороне: ±0.05 мм – ±0.2 мм (в зависимости от типоразмера)
• Допуск по толщине стенки: ±10%
• Отклонение по диагонали / прямолинейность: <0.8‰ (в пределах стандартной длины)
• Шероховатость поверхности: Ra ≤ 1.6 мкм (после вытяжки и полировки)
• Контроль овальности: Обеспечивает точную подгонку круглых труб

Соответствие стандартам

Наши конструкционные алюминиевые трубы соответствуют следующим стандартам, широко используемым в инженерном деле и промышленной сборке :

• ASTM B429/B429M – Для труб из сплавов 6061 (АД33) и 6063 (АД31) в конструкционных и механических целях
• ASTM B221/B221M – Общие технические условия на прессованные алюминиевые трубы, прутки и профили
• EN 755-2 / EN 755-8 – Европейские стандарты размеров и допусков

Сертифицированные системы качества

Для обеспечения стабильности и надежности компания Chalco внедрила комплексную систему качества и прослеживаемости :

• ISO 9001 – Менеджмент качества
• ISO 14001 – Экологический комплаенс
• AS9100 – Система качества для аэрокосмической отрасли (для отдельных сплавов)
• RoHS / REACH – Безопасно для экспорта, отсутствие опасных веществ
• Дополнительные документы: Сертификат испытаний материала (MTC), результаты механических испытаний, химический анализ, экспортная инспекция

Дополнительные испытания и услуги прослеживаемости

По запросу Chalco предлагает дополнительные проверки для повышения уверенности в продукте :

• Лазерные отчеты об измерениях размеров
• Неразрушающий контроль сварных швов (для сварных труб в нагруженных конструкциях)
• Контроль шероховатости и однородности отделки поверхности
• Металлографическая инспекция (для высокотехнологичных применений)

Нужны трубы, соответствующие конкретным стандартам проекта? Свяжитесь с нами для получения сертифицированных образцов, таблиц сравнения и подробных отчетов.

Популярные марки сплавов для конструкционных алюминиевых труб

Chalco предлагает широкий выбор конструкционных алюминиевых труб из сплавов серий 6000, 5000 и 7000. Каждая марка обладает уникальной прочностью, коррозионной стойкостью, свариваемостью и обрабатываемостью — подходит для зданий, машин, электроники и новых энергетических приложений .

Конструкционные алюминиевые трубы 6061 (АД33)

Состояние (Закалка): T6 / T651 / T4

Предел прочности: 310 МПа | Предел текучести: 276 МПа

Сбалансирован по прочности и обрабатываемости, идеален для несущих рам, конструкций электромобилей, дисплеев и общего оборудования. Известен как основной конструкционный алюминиевый сплав .

Архитектурные алюминиевые трубы 6063 (АД31)

Состояние (Закалка): T5 / T6

Предел прочности: 240 МПа

Отличная прессуемость и свариваемость с гладкой поверхностью. Идеально подходит для окон, поручней, навесных стен и легких рам .

Варианты высокопрочных конструкционных алюминиевых труб

• Конструкционные трубы 6082 (АД35) (от средней до высокой прочности)

  Состояние: T6

  Предел прочности: 330 МПа (выше, чем у 6061)

  Отличная структурная стабильность. Идеально подходит для больших рам и конструкций с тяжелыми нагрузками. Часто используется в проектах по европейским стандартам .

• Алюминиевые трубы 5052 (АМг2) (Легкие и коррозионностойкие)

  Состояние: H32 / H112 / O

  Предел прочности: 215 МПа

  Хорошая пластичность и высокая устойчивость к морской воде и промышленной коррозии. Лучший выбор для влажной среды, использования на открытом воздухе или видимых конструкций. Применяется в легких кронштейнах, корпусах и декоративных элементах .

• Алюминиевые трубы 5083 (АМг6) (Тяжелые и коррозионностойкие)

  Состояние: H111 / H112 / O

  Предел прочности: до 290 МПа

  Более высокая прочность, чем у 5052, и отличная стойкость к соляному туману. Подходит для длительного использования на открытом воздухе, например, в судовых трубопроводах, морских платформах и тяжелых рамах .

• Алюминиевые трубы 7075 (В95) (Аэрокосмические и сверхвысокопрочные)

  Состояние: T6 / T651

  Предел прочности: до 570 МПа | Предел текучести: 505 МПа

  Обеспечивает выдающуюся прочность и усталостную долговечность. Обладает более низкой коррозионной стойкостью — рекомендуется анодирование или покрытие. Идеально подходит для авиационных деталей, защитных конструкций и рам военного оборудования .

• Алюминиевые трубы 2024 (Д16) (Высокая прочность и выносливость)

  Состояние: T3 / T4

  Предел прочности: 470 МПа

  Сочетает в себе прочность и ударную вязкость. Менее устойчив к коррозии, чем серия 6000 — требует анодирования или покрытия. Обычно используется в транспортных рамах, легких манипуляторах и элементах конструкционного крепежа .

Не уверены, какой сплав выбрать?

Chalco поможет вам выбрать лучший сплав и состояние для конструкционных алюминиевых труб, основываясь на нагрузке вашего проекта, условиях окружающей среды и требованиях к производительности.

Конструкционные алюминиевые трубы: типовые области применения и отраслевые решения

По мере того как отрасли стремятся к созданию легких и эффективных конструкций, конструкционные алюминиевые трубы играют ключевую роль благодаря высокому отношению прочности к весу, отличной коррозионной стойкости и широким возможностям для изготовления металлоконструкций. Chalco предлагает универсальные решения по производству труб — различных форм, сплавов и методов обработки — которые широко используются в следующих секторах:

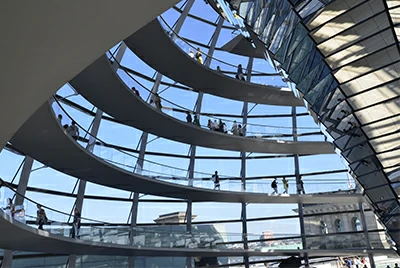

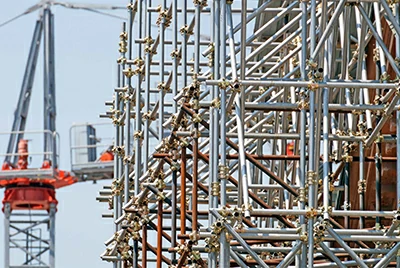

Архитектурные конструкции и фасадные системы

Применение: Каркасы навесных стен, балки зимних садов, рамы стеклянных ограждений, строительные леса, навесы, регулируемые опоры

Рекомендуемые сплавы:

• Алюминиевая прямоугольная труба 6061-T6 (аналог АД33Т1): Идеально подходит для основных каркасов в навесных стенах и облицовке
• Алюминиевая прямоугольная балка 6063-T5/T6 (аналог АД31Т1/Т5): Отличное качество поверхности для дверных и оконных рам
• Труба для строительных лесов 6082-T6 (аналог АД35Т1): Выдерживает высокие нагрузки в фасадных и ферменных системах
• Конструкционная алюминиевая труба 5052-H32 (аналог АМг2.5): Легкая и коррозионностойкая для кровельных ферм и наружных опор

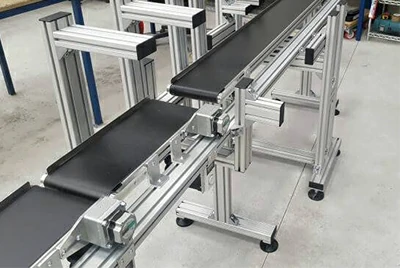

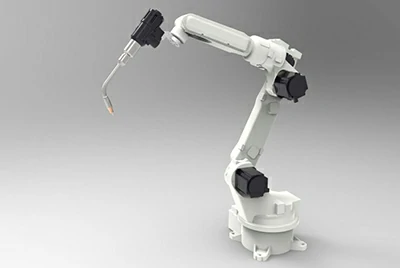

Промышленное оборудование и автоматизированные структуры

Применение: Опоры конвейеров, манипуляторы роботов, инструментальная оснастка, рамы испытательных машин

Рекомендуемые сплавы:

• Станины станков 6061-T6 (аналог АД33Т1): Распространены для столов и конвейерных конструкций
• Прямоугольная труба 6082-T6 (аналог АД35Т1): Повышенная прочность для роботизированных манипуляторов и автоматизированных рам
• Круглая труба 3003-H14 (аналог АМц): Для легких опор в гибких системах

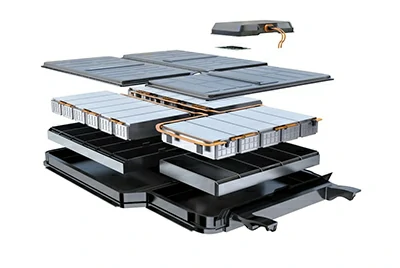

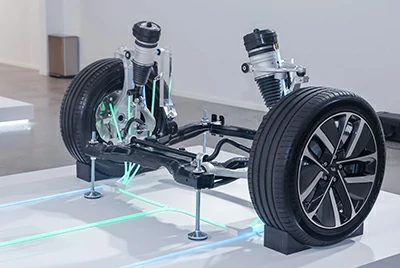

Автомобилестроение

Применение: Крепления аккумуляторов, подрамники, корпуса кондиционеров, соединители шасси

Рекомендуемые сплавы:

• Квадратная труба 6061-T6 (аналог АД33Т1): Сбалансированная прочность и стоимость, используется в аккумуляторных рамах электромобилей и балках крыши
• Алюминиевая балка 6082-T6 (аналог АД35Т1): Подходит для деталей, подверженных высоким крутящим моментам, таких как подрамники
• Алюминиевая труба 7075-T6 (аналог В95Т1): Для высокопроизводительных автомобилей и рам гоночных машин

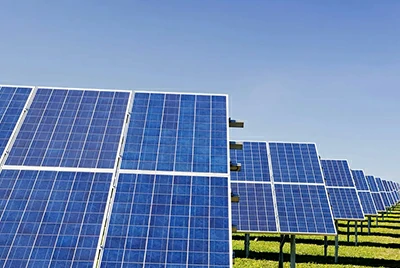

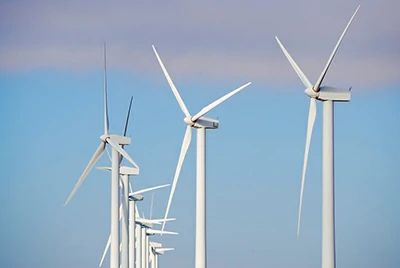

Возобновляемая энергия и солнечные конструкции

Применение: Системы крепления фотоэлектрических панелей, рамы инверторов, корпуса ветряных турбин

Рекомендуемые сплавы:

• Проводящая шинная труба 6101-T6/T61 (аналог АД31Е): Конструкционная + токопроводящая, идеальна для силовых рам
• Полая прямоугольная труба 6063-T5 (аналог АД31Т5): Широко используется в бытовых и коммерческих стеллажах для солнечных батарей

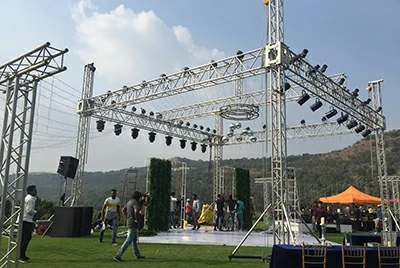

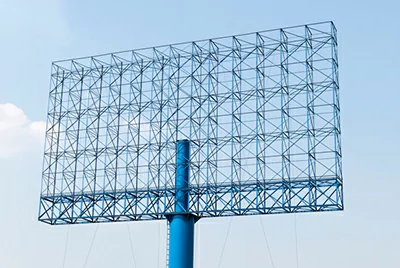

Выставочные и модульные конструкции

Применение: Экспозиционные стенды, фермы для сценического освещения, фоны, рекламные рамы, мобильные полки

Рекомендуемые сплавы:

• Квадратная труба 6063-T5 (аналог АД31Т5) для станин: Гладкая поверхность для покрытий или анодирования
• Модульная рама 3003-H14 (аналог АМц): Средняя прочность и экономичность для ненесущих декоративных конструкций

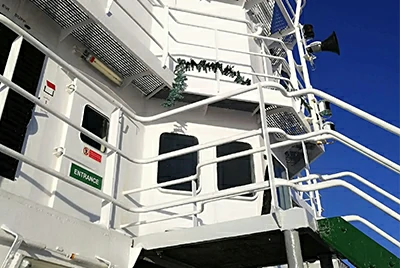

Морские и судостроительные конструкции

Применение: Каркасы кают, поручни, внешние опоры, портовые сооружения, доки, плавучие мосты

Рекомендуемые сплавы:

• Круглая труба 5083-H116 (аналог АМг5.5): Отличная стойкость к морской воде для морского применения
• Прямоугольная труба 5052-H34 (аналог АМг2.5): Используется во внутренней отделке кают и конструкционных соединителях

Chalco предоставляет высокоэффективные решения по производству алюминиевых труб, адаптированные к вашим потребностям. Если вам нужны легкие, коррозионностойкие или простые в сборке материалы, мы предлагаем индивидуальный подбор сплава, точные размеры и быструю доставку. Свяжитесь с нами прямо сейчас для получения индивидуальных решений и технической поддержки!

Конструкционные алюминиевые трубы: Процессы и технические преимущества

Метод производства алюминиевых труб существенно влияет на их механическую прочность, качество поверхности и стабильность. Chalco обеспечивает интегрированное производство от экструзии до глубокой переработки, предлагая полные решения для строительных каркасов, механизмов и систем чистой энергии.

Экструзия

Самый распространенный метод, позволяющий получать сварные или бесшовные трубы.

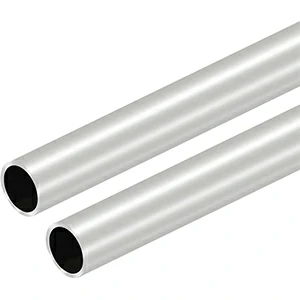

• Сварные трубы (экструзия через многоканальную матрицу)

  Изготавливаются с использованием портфельных или мостиковых матриц; идеально подходят для сплавов 6061 (АД33), 6063 (АД31). Полые структуры формируются внутренними оправками и сваркой в процессе прессования.

  Экономичны, эффективны и подходят для некритичных применений, таких как навесные стены, выставочные стенды и декоративные рамы.

• Бесшовные трубы

  Изготавливаются путем прошивки сплошных заготовок. Отсутствие сварных швов обеспечивает лучшую однородность.

  Идеально подходят для высокопрочных применений, таких как автоматизация, аэрокосмическая промышленность или прецизионные рамы. Популярные сплавы включают 6061-T6 (АД33Т1), 2024-T4 (Д16Т), 7075-T6 (В95Т1).

Холоднотянутая алюминиевая труба

Используется для повышения точности и качества поверхности, особенно для:

• Прецизионных труб
• Труб малого диаметра
• Направляющих, опор, легких конструкций станков

Преимущества: Допуск ±0.05 мм, гладкая отделка и повышенная прочность за счет измельчения зерна в процессе волочения.

Глубокая переработка (ЧПУ, сварка, гибка)

Chalco предлагает услуги по резке, сверлению, сварке, гибке, анодированию и электрофоретическому покрытию, что позволяет использовать алюминиевые трубы непосредственно в конечных конструкционных системах, снижая затраты на обработку на месте.

Chalco предлагает полный спектр услуг по механической обработке:

• Резка: Допуск по длине ±0.2 мм
• Гибка: П-образные, S-образные, спиральные формы
• Обработка торцов: Снятие фаски, расширение, сужение
• ЧПУ: Сверление, нарезание резьбы, фрезерование
• Сварка: Фланцы, узловые сборки

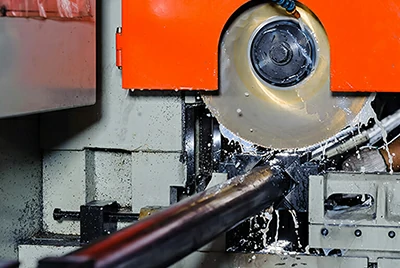

Резка

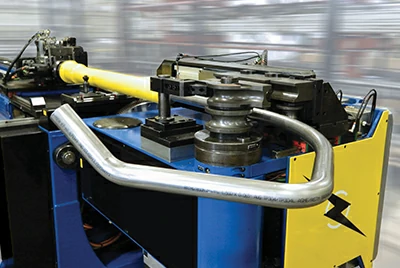

Гибка

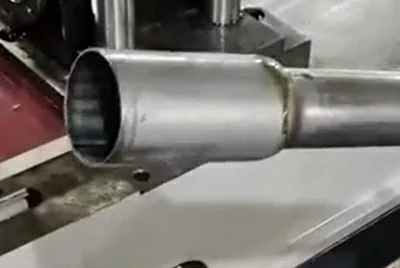

Обработка торцов

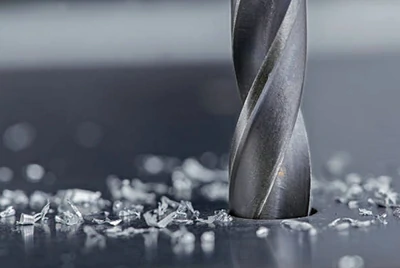

ЧПУ

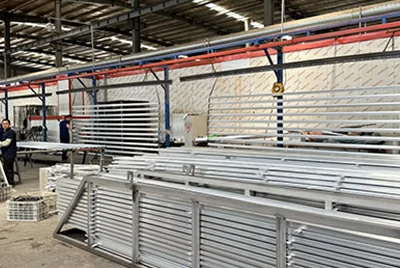

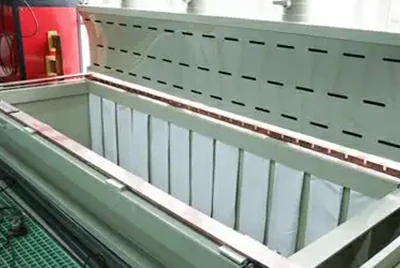

Поверхностная обработка

Для повышения атмосферостойкости, улучшения внешнего вида и адаптации к различным условиям эксплуатации Chalco предоставляет ряд вариантов поверхностной обработки конструкционных алюминиевых труб.

• Анодирование: Повышает коррозионную стойкость и твердость — идеально подходит для наружного использования и навесных стен
• Порошковое покрытие: Добавляет цвет, текстуру и дополнительную защиту
• Электрофорезное покрытие: Декоративное и коррозионностойкое, для премиальных применений
• Полировка и крацевание: Улучшает внешний вид — используется в дисплеях, выставочных рамах и т.д.

От экструзии до финишной отделки поверхности, Chalco предлагает комплексные решения для алюминиевых труб. Отправьте свои чертежи сегодня для получения экспертной поддержки.

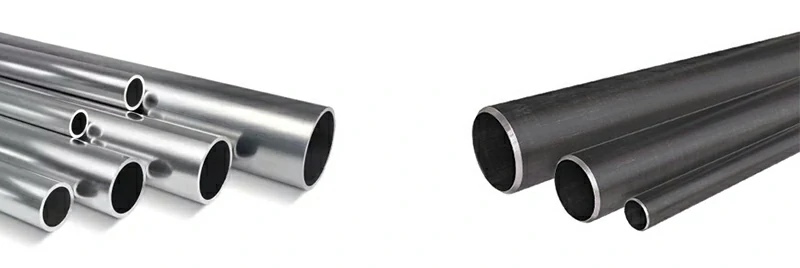

Как конструкционная алюминиевая труба соотносится со сталью?

Если для вас в приоритете легкость, коррозионная стойкость и простота монтажа, алюминий подходит лучше — особенно в архитектурных, транспортных и декоративных конструкциях.

В чем разница между Structural Tubing, Tube и Pipe?

Они служат разным целям. Выбирайте исходя из применения, нагрузки и условий монтажа для баланса производительности и стоимости.

Часто задаваемые вопросы

Что выбрать: бесшовную или сварную трубу?

Зависит от использования:

• Для общих каркасов (например, навесных стен): сварных труб достаточно, и они экономически эффективны
• Для высоких прочностных или динамических нагрузок (например, роботы, аэрокосмическая техника): используйте бесшовные трубы для лучшей долговечности

Chalco предлагает оба типа, адаптированные под ваш проект.

Можно ли сваривать алюминиевые трубы?

Да. Мы рекомендуем сплавы 6061-T6 (АД33Т1), 6063-T5 (АД31Т5) со сваркой TIG/MIG. Используйте подходящую присадку (например, ER4045) и защитный газ (аргон). Рекомендуется предварительный нагрев для уменьшения дефектов.

Как резать, соединять и обслуживать алюминиевые трубы?

• Резка: Используйте пильные диски по сплавам, ленточные пилы со смазкой или плазму. Удаляйте заусенцы после резки
• Соединение: Варианты включают болты, сварку, вставки или адгезивы (например, WSD-9099 для соединения металла со стеклом)
• Обслуживание: Проверяйте соединения на предмет ослабления или коррозии. Очищайте нейтральными чистящими средствами, избегайте агрессивных химикатов

Можно ли гнуть конструкционные алюминиевые трубы?

Да, в зависимости от сплава и толщины:

• Алюминиевая труба 6061-T6 (АД33Т1): Требует отжига (состояние T4/T0) перед гибкой и последующей термообработки
• Алюминиевая труба 6063 (АД31), 5052 (АМг2.5): Лучше подходят для холодной гибки среднего радиуса

Используйте соответствующие матрицы и радиусы изгиба во избежание трещин — особенно на сварных трубах.

Chalco предлагает индивидуальную прецизионную гибку по запросу.

Можно ли запросить образцы или техническую поддержку?

Конечно! Chalco предоставляет:

• Бесплатные образцы (стандартных размеров)
• Консультации по сплавам и чертежам
• Отчеты по материалам, сертификаты RoHS, ISO, ASTM
• Индивидуальную инженерную поддержку
