Оловянная алюминиевая шина изготовлена из высокопроводимого алюминия и покрыта металлическим покрытием (Sn) для надёжного распределения питания в распределительном оборудовании/щитах, ИБП/дата-центрах и системах ESS/батарей.
Почему выбирают алюминиевую шину с жестяной пластинкой
Клиенты выбирают шины из консервированного алюминия, чтобы решить три распространённые практические проблемы:
- Голый алюминий легко окисляется. Контактное сопротивление со временем увеличивается и может создавать горячие точки.
- Когда медь и алюминий соединены во влажных или коррозийных условиях, существует риск гальванической коррозии.
- Многие проекты не могут оправдать использование меди на всех участках из-за соотношения стоимости и надёжности.
Наши продукты надёжны и подлежат проверке:
- Оловянное покрытие уменьшает и стабилизирует контактное сопротивление, делая болтовые и клемные соединения более надёжными в долгосрочной перспективе.
- Он сохраняет лёгкость и экономические преимущества алюминия, одновременно повышая устойчивость интерфейса в точках подключения.
Как поставщик индивидуальных консервированных алюминиевых шин, изготовленных по чертежам, мы поддерживаем перфорирование, гибку и обработку с ЧПУ.
Мы также можем предоставить отчёты о толщине покрытия и другие документы по приёмке, чтобы помочь вам более эффективно пройти входящую инспекцию и одобрение проекта.
Стандарты и сертификации
- Стандарт обшивки: ASTM B545 (оловянное покрытие)
- Общие допуски: ISO 2768-м (или как указано в ваших чертежах)
- Доступные отчёты: MTC, отчет о толщине олова XRF, отчет о FAI / отчёт о полноразмерной инспекции
- Соответствие: RoHS (REACH доступен для поставок из ЕС)
- Отслеживаемость: маркировка деталей/партий с отчётом для входящего контроля качества
Технические характеристики и возможности кастомизации алюминиевой шины с оловянным покрытием
| Алюминиевый сплав | 6101, 1350, 1060/1050, 6061, 6063, 5052, 1100 |
| Толщина | До 40 мм (стандартная дальность) |
| Ширина | До 200 мм (стандартная дальность) |
| Длина | Доступны вырезки длиной 2–10 футов |
| Метод оловянной брони | Гальванированная банка (горячая банка доступна по запросу) |
| Толщина олова | Стандарт 3–15 мкм, может увеличиваться по запросу |
| Оловянная поверхность | Яркая жестяная жестяная коробка |
| Обработка Резка | Перфорация, изгиб (L/U/Z), ЧПУО-ЧХ (индивидуально по чертежам); Обработка перед оловянной пластиной, чтобы обеспечить полное покрытие внутри отверстий и вдоль краёв |
| Типы отверстий | Круглые отверстия, прорезные отверстия, контрствол, зенк, расстояние между отверстями и количество по чертежам |
| Обработка краёв | Удаление зауножек, фаска, закруглённые углы |
| Изоляция | Термоусадочные трубки, порошковое покрытие, изоляционные прокладки (по необходимости) |
Проводимость: до ~62% IACS. Фактические значения зависят от сплава и откалки (например, 6101/1350/6061). Поделитесь своими требованиями к заявке при запросе сметы, и мы предоставим типичный диапазон и проверяемые данные (отчёт доступен).
Популярные изделия из алюминиевого шинного бруса с оловянной покрытостью
Алюминиевая шинная перекладина, покрытая жестяной пластиной, (плоская перекладина)
-
Алюминиевая шинная шина, покрытая жестяной пластиной (плоская перекладина) использует широко применяемые алюминиевые сплавы (например, 6101 / 1350 / 6061) в качестве основного материала, с гальвановым покрытием олова на поверхности.
Оловянное покрытие эффективно снижает колебания контактного сопротивления и подавляет нестабильность, вызванную природным оксидом пленки на голом алюминии. Это помогает минимизировать риски возникновения горячих точек и снизить вероятность переработки и обслуживания.
- Распределительное оборудование / панель: Долгосрочная стабильность болтовых соединений, точное позиционирование отверстий и высокая эффективность сборки
- ИБП / Центр обработки: контроль повышения температуры, низкие потери и долгосрочная надёжная работа
- ESS / Аккумуляторный блок: низкое сопротивление контакту, консистенция сборки (изоляция опционально)
Алюминиевый шинный штанга, покрытый жестяной пластиной (плоская перекладина) — поддерживает индивидуальное производство и производство по чертежам, с гибкой поддержкой сроков подачи (доступны стандартные длины и варианты нарезки по длине).
Алюминиевая шина с индивидуальной перфорацией и изогнутой оловкой
-
Мы предлагаем универсальное решение — от резки, пробивания и изгиба (типы L/U/Z) до обработки с ЧПУ (прорезывание, ступенчатая фрезеризация, нарез) и оловянное покрытие — гарантируя, что вы получите шины, готовые к прямой установке.
Наше главное преимущество в процессе — обработка перед оловянной пластинкой, обеспечивая равномерное и равномерное покрытие оловом на самых критически важных участках.
L-образная изогнутая шина
U-образная изогнутая шина
Z-образная изогнутая шина
Мы поддерживаем производство и поставку по вашим чертежам (вырезка, пробивка, изгиб, обработка с ЧПУ). Готовые шины можно устанавливать напрямую.

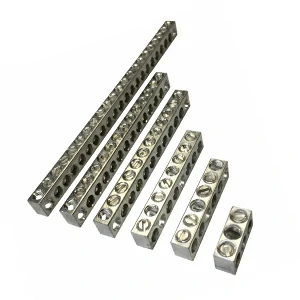

Заземление из алюминия, консервированное алюминиево и нейтральная шина (заземление и нейтраль)
-
Мы предлагаем стандартные типы отверстий, а также индивидуальные конфигурации отверстий для каждого чертежа (круглые отверстия, пробитые отверстия, скошенные отверстия). Доступны варианты удаления заушинок, а также с фасетными/округлыми краями для обеспечения безопасной установки.
Алюминиевая шина с оловянным покрытием для ESS / аккумуляторного блока / BMS
Для систем хранения энергии / аккумуляторных блоков / систем управления аккумуляторами (ESS/BMP) существует множество точек подключения и частых колебаний температуры.
Сопротивление дрейфу при контакте может привести к локальным горячим точкам и увеличить риски обслуживания.
-
Мы поставляем индивидуальные алюминиевые шины и разъёмы шин с оловянной пластиной, изготовленные по чертежам. Доступно несколько вариантов утепления, включая термоусадочные трубки, порошковое покрытие и изоляционные прокладки. Толщина гальванного олова обычно составляет 3–15 мкм и может увеличиваться по запросу.
Ламинированная шина
-
Оловянная ламинированная шина — это компонент соединения с высоким током, образуемый путём укладки и ламинирования нескольких слоёв проводников изоляционными слоями (пленками/изоляционными листами) в соответствии с требованиями цепи и конструкции.
Ламинированные шины лучше подходят для систем силовой электроники.
Они обеспечивают более компактную компоновку и более последовательную сборку, при этом значительно снижая паразитную индуктивность и риск электромагнитных помех.
Распространённые комбинации размеров для алюминиевой шины с оловянным покрытием
Это часто запрашиваемые комбинации для распределительных приборов/щитов, шинных каналов, ИБП и проектов ESS.
Размеры метрик:
| Толщина T (мм) | Общая ширина W (мм) |
| 3, 4 | 20, 25, 30, 40 |
| 5, 6 | 25, 30, 40, 50, 60 |
| 8, 10 | 40, 50, 60, 80, 100 |
| 12, 15 | 50 , 60, 80, 100, 120 |
| 20, 25 | 80, 100, 120, 150 |
| 30, 40 | 100, 120, 150, 200 |
Имперские размеры:
| Толщина T (дюйм) | Общая ширина W (дюйм) |
| 1/8" | 1", 2" |
| 1/4" | 1", 2", 3", 4" (очень распространено) |
| 3/8" | 2", 3", 4" |
| 1/2" | 2", 3", 4" |
Доступны стандартные варианты с нарезкой по длине (например, 2–10 футов).
Мы поддерживаем как имперскую, так и метрическую системы для котировок и производства.
Если вы не уверены в размерах, мы можем порекомендовать подходящие комбинации толщины и ширины, исходя из вашего текущего рейтинга, целей повышения температуры и площади установки.
Соответствующие документы для обработки и инспекции могут быть предоставлены соответствующим образом.
Распространённые применения алюминиевого шинного стержня с оловянным покрытием

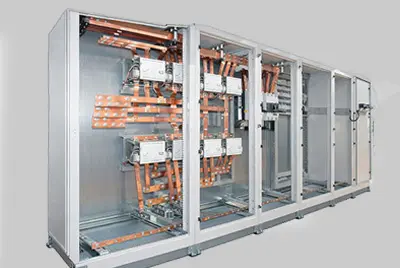

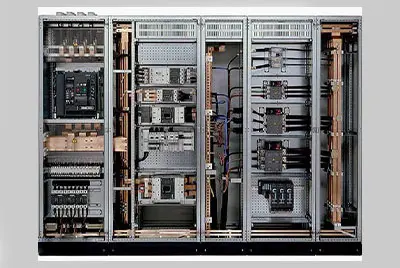

Производители распределительного оборудования / щитов
В распределительном оборудовании и панельных системах ключевым требованием для шин является не только проводимость, но и долгосрочная устойчивость болтовых соединений.
Оксидная плёнка на голом алюминии может со временем увеличивать сопротивление контактам, что приводит к локальным горячим участкам, переработке и увеличению затрат на обслуживание.
Оловянная алюминиевая шина обеспечивает более стабильный контактный интерфейс, помогая снизить риск горячих точек и повысить консистентность сборки.
Системы хранения энергии / аккумуляторный блок / шины
В приложениях для хранения энергии и аккумуляторных блоков / BMS существует множество точек подключения и частых тепловых циклов. Больше внимания уделяется устойчивости контактного сопротивления, консистенции партийного сопротивления, а также изоляции и безопасности. Если контактный интерфейс дрейфует, могут образоваться горячие точки, которые повлияют на надёжность системы.
Алюминиевая шина с оловянным покрытием сохраняет лёгкость и экономические преимущества алюминия, одновременно повышая стабильность интерфейса соединения. Он подходит для шин аккумуляторов и соединений постоянных цепей.
Мы можем поставить шины на уровне сборки по чертежам (схемы отверстий / изгиб / обработка с ЧПУ) и предоставить варианты изоляции, такие как термоусадочные трубки, порошковое покрытие и изоляционные площадки.

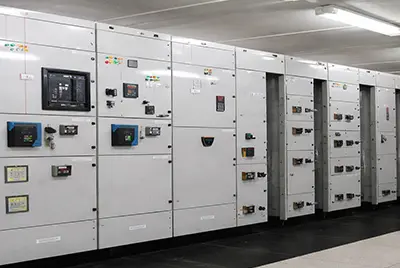

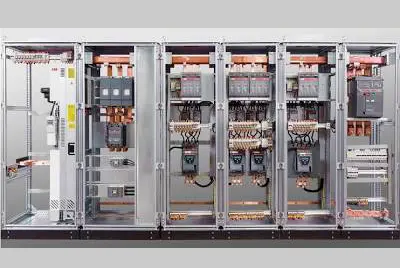

ИБП / распределение питания в дата-центрах
ИБП и системы распределения электроэнергии в дата-центрах обладают высокой чувствительностью к надежной работе. Ключевые аспекты включают контроль повышения температуры, потерю эффективности и долгосрочные затраты на обслуживание.
Если соединения шин нестабильны, увеличенное сопротивление контакта может привести к дополнительной генерации тепла и потере энергии, что влияет на стабильность системы.
Алюминиевая шина с оловянным покрытием обеспечивает более стабильный интерфейс соединения, помогая снизить колебания сопротивления контактов. Он также обладает преимуществами в области лёгких конструкций и стоимости, что делает его подходящим для распределения электроэнергии с большим током и подключения оборудования.
Методы оловянного покрытия для алюминиевой шины
Мы специализируемся на гальваниковом покрытии олова, серебра или никеля на подложках, таких как алюминий, медь, латунь и сталь.
Мы обеспечиваем равномерную толщину жести на алюминиевой шине с оловянным покрытием, полное покрытие внутри отверстий и надёжную адгезию.
Поддерживаются отчёты по толщине XRF и полноразмерная инспекция.

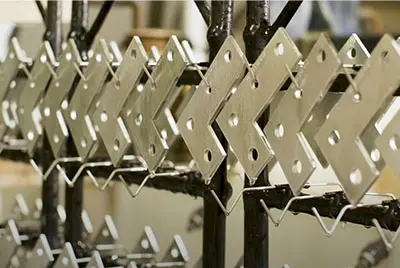

Гальванированное олово
Самое часто используемое решение для шин. Толщина регулируется, а поверхность равномерна, что делает её подходящей для согласованности партий и требований к сборке.
Горячая жестяная коробка
Позволяет получить более толстый слой олова и больше подходит для защитных целей. Его влияние на внешний вид и размеры различается, и обычно он выбирается в соответствии с требованиями проекта.
Преимущества алюминиевой шины с оловянной пластиной
- Оловянное покрытие улучшает стабильность интерфейса соединения и снижает рост сопротивления и риски появления горячих точек, вызванных окислением.
- Слой олова подавляет воздействие оксидной плёнки, что делает её пригодной для влажных и промышленных условий и обеспечивает более надёжные долгосрочные соединения.
- Более однородное состояние поверхности обеспечивает более устойчивые болтовые или клемные соединения, что помогает повысить согласованность сборки и снизить количество переработок.
- Больше подходит для сварки или клемных соединений, что повышает надёжность соединения.
- Легче и экономичнее медных шин, что делает его подходящим для снижения веса и контроля затрат в системах распределения электроэнергии с высоким током.
Поддержка механической обработки и сборки (готов к установке)
Мы предоставляем шины, изготовленные и доставленные по вашим чертежам, готовые к немедленной сборке.
Это помогает снизить риски вторичной обработки и переработки.
- Возможности обработки: резка, пробивка, изгиб (L/U/Z), ЧПУА-ЧР-прорезива/ступенчатая фрезеризация, сверление и резьба, пресс-фитинг гайок/шпильок и маркировка.
- Мы применяем процесс обработки перед покрытием, чтобы обеспечить полное покрытие внутри отверстий, вдоль краёв и в местах выреза. Это позволяет избежать открытых поверхностей, вызванных покрытием до обработки (если не применяется вторичная обработка).
- Удаление заушников, зарослые/округлые края и безопасная обработка краем снижают риск порезов и царапин на покрытии, одновременно повышая эффективность сборки и стабильность.
- Опциональные аксессуары для сборки: изоляционные колодки, термоусадочные трубки, изолирующие втулки и медно-алюминиевые переходные пластины (предоставляемые в соответствии с требованиями проекта).
Связанные продукты из алюминиевого шинного бруса с оловянным покрытием
Чтобы помочь вам быстрее выбирать, собирать более эффективно и проходить инспекцию более гладко, мы предоставляем следующие сопутствующие товары и поддерживаем комбинированное оформление котировок и отправки.
Медная шина с серебром
Медная шина из консервированной
Никельированная медная шина

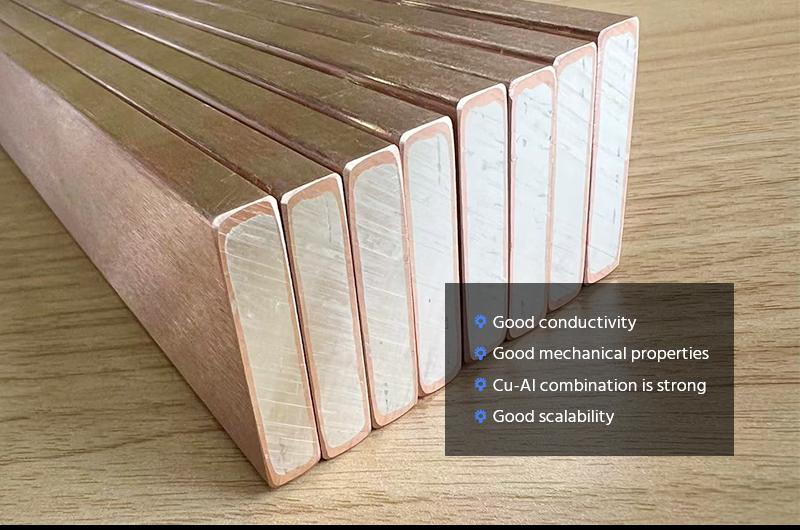

Медная алюминиевая шинная перекладина
Гибкая шина

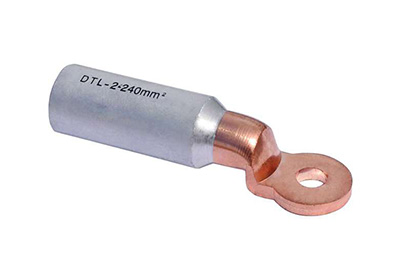

Тросные накладки
Ламинированная шина
Алюминиевая трубчатая шина

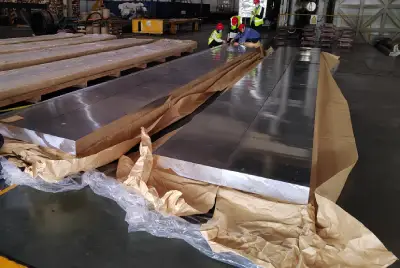

Алюминиевая шина
Просто пришлите нам свой сценарий применения (распределительное оборудование / накопление энергии / ИБП и т.д.), а также целевые показатели текущего тока и повышения температуры, чертежи / детали отверстия, количество и необходимое время поставки.
Мы порекомендуем подходящую комбинацию шины и аксессуаров, а также подтвердим необходимые документы для осмотра и доставки.
Голый алюминий, оловянный алюминий против медной шины
Почему многие клиенты избегают голых алюминиевых шин?
Голые алюминиевые поверхности легко образуют оксидную пленку. После фактической сборки это проще приводит к:
- Повышенное сопротивление контакту, увеличивающее риск локальных горячих точек
- Снижение устойчивости болтовых или обжимных соединений, что увеличивает вероятность обслуживания или переработки при длительной эксплуатации
Поэтому многие проекты выбирают алюминиевую шину с оловянным покрытием для стабилизации интерфейса соединения и снижения неопределённости, вызванной окислением.
Почему бы не использовать голые медные шины напрямую?
Медь обеспечивает более высокую проводимость и пропускную способность тока. Однако в приложениях, требующих больших объёмов меди, вы обычно столкнётесь:
- Более высокая стоимость
- Больший вес, что менее выгодно для планировки и установки шкафа
Поэтому многие клиенты выбирают алюминиевую шину с оловянным покрытием как более сбалансированное решение.
Он обеспечивает надёжность соединения, близкую к меди, при этом сохраняя лёгкость и стоимость алюминия.
Упаковка и логистика алюминиевого шинного бруска с оловянным покрытием
Оловянная поверхность наиболее уязвима к царапинам от трения и влаги при транспортировке.
- Упаковка, устойчивая к царапинам и влаге: сухая защитная обработка для предотвращения изменения цвета поверхности, вызванной влагой.
- Слоистое разделение: Бумага или пленка между шинами промежутков для предотвращения истирания металла об металл.
- Усиленная транспортировка на большие расстояния: длинные шины закрепляются поддонами или деревянными ящиками для снижения риска изгиба и ударов.
- Чёткая маркировка и прослеживаемость: внешние коробки или паллеты маркируются спецификациями, количеством, номером партии и соответствующим номером отчета (что облегчает входящую инспекцию склада и отслеживание проектов).
FAQ
Почему шины покрыты жестяной пластиной?
Оловянное покрытие стабилизирует контактный интерфейс, снижает дрейф сопротивления окислению и помогает снизить риск горячих точек на болтовых и терминальных соединениях.
Какой материал лучше всего подходит для шинного штанга (Al против Cu)?
Это зависит от текущего времени, цели повышения температуры, места и бюджета. Медь обладает более высокой проводимостью; Оловянный алюминий часто является сбалансированным выбором — легче и экономичнее, при этом улучшая стабильность соединения.
Хороши ли алюминиевые шинные балки?
Да. Алюминиевые шины широко применяются для распределения высокотоков благодаря преимуществам по весу и стоимости. Оловянная броня помогает сделать соединения более устойчивыми для длительной службы.
Какие металлы не следует использовать вместе? (Гальваническая коррозия)
Разные металлы могут увеличивать риск гальванической коррозии во влажных условиях. Правильные ушки/шайбы и обработка интерфейсов улучшают стабильность — поделитесь материалами для соединения (например, медными ушками) и окружающей средой для рекомендаций.
Могут ли шинные воздуховоды или панельные шины подвергаться воздействию влаги?
Влажность может влиять на стабильность поверхности во время хранения/обращения. Защитная упаковка (защита влажности + царапин) и правильные методы установки помогают поддерживать долгосрочную производительность.
