Бронепластины Chalco прошли четыре поколения исследований и разработок, среди которых можно выделить бронепластины первого поколения 5083 и 5456, бронепластины второго поколения 7039, а также бронепластины третьего поколения 2519 и 2139.
В числе последних разработок — передовые 5-слойные и 9-слойные композитные алюминиевые бронеплиты, пенопластовые бронеплиты и сотовые бронеплиты. Бронеплиты Chalco проходят строгий контроль качества, и продукция соответствует таким стандартам, как MIL-DTL-32341, MIL-DTL-45225, MIL-DTL-46027, MIL-DTL-46083E, MIL-DTL-32375B, GJB 9614-2019 и GJB 1540-2021, а также другим. Предусмотрено несколько проверок качества.
Новейшая композитная бронеплита от Chalco — запатентованная технология, пользующаяся огромным спросом продукция.
Для соответствия более высоким требованиям к эксплуатационным характеристикам бронеплит компания Chalco разработала технологию многослойных композитных материалов для алюминиевых бронеплит. Этот процесс включает в себя методы горячей прокатки композитных материалов, укладку слоев, нагрев и приложение давления к пластинам из алюминиевых сплавов 7072, 7A52 и 7A62 для получения 5-слойных, 7-слойных и 9-слойных композитных пластин из алюминиевых сплавов.
Композитные алюминиевые пластины широко используются в военной и бронетехнике, обеспечивая максимальную твердость, пластичность, взрывостойкость и ударопрочность бронеплит при минимальном весе.
Свяжитесь с нами прямо сейчас

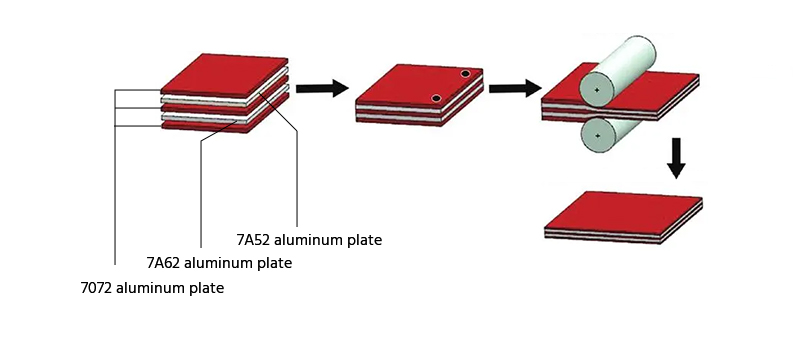

Броневые плиты из многослойного алюминиевого сплава, также известные как плиты «сэндвич-структуры», состоят из высокопрочных алюминиевых сплавов в сочетании с менее прочными сплавами, что обеспечивает лучшую ударную вязкость и свариваемость. Твердый внешний слой обеспечивает баллистическую защиту, а эластичная подложка предотвращает разлет осколков, при этом разделение между лицевой плитой и сердечником поглощает энергию послойно. Общая сопротивляемость пробитию выше, чем у однородной брони, а взрывостойкость значительно улучшена.
- Легкая конструкция: обеспечивает превосходную защиту при одновременном снижении веса.
- Превосходное поглощение энергии: многослойная структура эффективно поглощает энергию удара, минимизируя повреждения.
- Баллистическая и взрывостойкость: сочетает высокую прочность с хорошей пластичностью для повышения общей защиты.
- Хорошая свариваемость: облегчает обработку и нанесение, адаптируясь к различным требованиям к броне.
-
Трехслойная композитная бронеплита
Сплав: 7039 7005 7039
Панель также можно заменить на модель 5083.
-
Пятислойная композитная бронеплита
Сплав: 7072 7A52 7072 7A62 7072
Толщина (мм): 18, 20, 21, 25, 30
-
Многослойная композитная бронеплита
Сплав: 7072 7A52 7072 7A52 7072 7A62 7072
Толщина (мм): 25
Размер: 1500×5000
-
Девятислойная композитная бронеплита
Сплав: 7072 7A52 7072 7A52 7072 7A62 7072 7A62 7072
Толщина (мм): 35, 40
Размер: 1500×5000
-
Броневая пластина из пеноалюминия
Пористый алюминиевый пенополиуретановый лист может снизить вес, повысить взрыво- и ударопрочность, а также обеспечить звукоизоляцию.
-
Сотовая алюминиевая броневая пластина
Сплав: 7039 7005 7039
Чаще всего используется на кузове и крыше лёгкой бронированной техники, а также на корабельной броне.
| Сплав | Предел прочности на растяжение, МПа | Предел текучести МПа | Удлинение % | прочность на сдвиг | Ударная вязкость при высоких скоростях деформации (3000-5000/с) |
| Алюминиевая пластина 7072 | 260-330 | 160-220 | 12-18 | - | - |
| Алюминиевая пластина 7А52 | ≥410 МПа | ≥345 МПа | ≥7 | - | - |
| Алюминиевая пластина 7А62 | 380-450 | 340-400 | 6-10 | - | - |
| Композитная пластина | ≥581 МПа | ≥530 МПа | ≥9, 5% | ≥107 МПа | ≥792 МПа |
| Пятислойная композитная бронеплита Chalco. Сертификат качества продукции в соответствии с EN 10204 3.1 | ||||||||||||||||
| Продукт | Алюминиевая броневая пластина | Клиент | БМК | |||||||||||||
| Сплав | A01+A62+A01+A52+ A01 | Размеры (мм) | 18 мм x 1500 мм x 3000 мм | |||||||||||||
| Номер участка. | Производственные стандарты: | Заводской стандарт | ||||||||||||||
| ХИМИЧЕСКИЙ АНАЛИЗ (%) в соответствии с MIL-DTL-46027K | ||||||||||||||||
| Элемент | Си | Фе | Cu | Мн | Кр | Мг | Цинк | Zr | Ти | Би | Другой | Аль | ||||
| Каждый | Общий | |||||||||||||||
| А01 Фактический | 0, 04 5 | 0, 276 | 0, 001 | 0, 008 | - | 0, 008 | 1.17 | - | 0, 004 | - | <0, 05 | <0, 15 | Рем. | |||
| А52 Фактический | 0, 052 | 0, 093 | 0, 14 | 0, 33 | 0, 16 | 2.68 | 4.69 | 0, 08 | 0, 094 | - | <0, 05 | <0, 15 | Рем. | |||
| A62 Фактический | 0, 042 | 0.107 | 0.307 | 0, 419 | 0.106 | 3.11 | 7.10 | 0.107 | 0, 093 | 0, 001 | <0, 05 | <0, 15 | Рем. | |||
| Физические и механические свойства согласно MIL-DTL-46027K | ||||||||||||||||
| Осмотрите изделие. | Предел прочности на растяжение Rm (МПа) | Предел текучести Rp0.2 (МПа) | Предел прочности на сдвиг (МПа) | А. Удлинение (%) | твердость по Бринеллю | |||||||||||
| Действительный | 607 | 580 | 95 | 7.5 | А52 | А62 | ||||||||||
| 145 | 186 | |||||||||||||||
| Толщина, мм | Номер формы пули | Скорость пули м/с V25 | Стрелковый полигон м | Угол безопасности° | Эффективное количество пуль | |||||||||||
| 18 | Пуля типа 53 калибра 7, 62 мм с обычным стальным сердечником | 828+7-8 | 100 | ≤35 | 5 | |||||||||||
| 20 | Бронебойно-зажигательная бомба Type 53 7, 62 мм WO-109C | 808+7-8 | ≤41 | |||||||||||||
| 30 | 818+7-8 | ≤28 | ||||||||||||||
| 40 | Бронебойно-зажигательная бомба типа 54 калибра 12, 7 мм | 818+7-8 | ≤39 | |||||||||||||
Бронепластины Chalco первого поколения
Ранние бронированные машины изготавливались преимущественно из стали. С ростом требований к защитным свойствам бронированных машин в современной войне, идеальные броневые материалы также должны обладать такими характеристиками, как малый вес, ударопрочность, высокая мобильность и коррозионная стойкость. В качестве первого поколения легких броневых плит были разработаны и применены алюминиевые сплавы, такие как 5083 и 5456, отвечающие этим требованиям.
Обладает хорошей коррозионной стойкостью и свариваемостью, а также умеренной прочностью на растяжение и пластичностью, используется в военно-морских судах для изготовления броневых плит и конструкционных элементов.
Свяжитесь с нами прямо сейчас-
Броневая алюминиевая пластина 5456
Широко используется в бронированных автомобилях, военных кораблях и военном водолазном снаряжении.
-
Броневая алюминиевая пластина 5046
Высокая прочность и хорошая свариваемость, подходит для военной бронетехники и военных истребителей.
-
Броневая алюминиевая пластина 5059
Относительно высокая прочность и твердость, хорошая коррозионная стойкость и технологичность.
-
Броневая алюминиевая пластина 2024
Высокая усталостная прочность и твердость обеспечивают надежную защиту бронированной техники.
-
Броневая алюминиевая пластина 6061
Используется для брони наземной техники и промышленного оборудования.
Бронепластины Chalco второго поколения
Большинство броневых плит из алюминиевых сплавов первого поколения не поддаются упрочнению термообработкой и обладают низкой устойчивостью к прямому воздействию малокалиберных снарядов, что затрудняет соответствие требованиям защиты. Сплавы для броневых плит второго поколения Chalco, такие как 7039, 7056, 7020, 7017, компенсируют эти недостатки и используются для защиты от высокоскоростных осколков, боеголовок, взрывных воздействий и других угроз.
Высокопрочный алюминиевый сплав, обычно обладающий превосходной прочностью на растяжение и коррозионной стойкостью. Широко используется в бронированных машинах для кузова и шасси, обеспечивая хорошие баллистические характеристики и прочность конструкции.
Свяжитесь с нами прямо сейчас
Высокотвердый алюминиевый сплав с хорошим модулем упругости и ударопрочностью, используемый в легкой бронированной технике для изготовления броневых плит и защитных элементов.
Свяжитесь с нами прямо сейчас
Сохраняет прочность, обеспечивая при этом высокую пластичность и отличные возможности поглощения энергии. Широко используется в днищах и боковых броневых панелях бронированных машин.
Свяжитесь с нами прямо сейчас
Известен своей исключительной прочностью и износостойкостью, обеспечивая превосходную защиту от взрыва и долговечность.
Свяжитесь с нами прямо сейчас-
Броневая алюминиевая пластина 7056
Высокая прочность;
повышенная ударопрочность. -
Броневая алюминиевая пластина 7020
Умеренная прочность;
коррозионная стойкость;
свариваемый алюминиевый сплав. -
Броневая алюминиевая пластина 7017
Высокая прочность;
свариваемый алюминиевый сплав. -
Броневая алюминиевая пластина 7018
Можно сваривать детали толщиной более 50 мм.
-
Броневая алюминиевая пластина 7075
Очень высокая прочность на растяжение;
Отличная твердость;
Относительно легкий.
Бронепластины Chalco третьего поколения
Для повышения баллистической стойкости и коррозионной стойкости под напряжением алюминиевых сплавов были разработаны бронеплитные сплавы третьего поколения Chalco, такие как 2519, 2139, 2195, обладающие улучшенными механическими свойствами, баллистической стойкостью, свариваемостью и коррозионной стойкостью под напряжением.
Сверхпрочный алюминиевый сплав, известный своей исключительной пробивной способностью и баллистическими характеристиками.
Свяжитесь с нами прямо сейчас
-
Броневая алюминиевая пластина 2519/2519A T87
Более высокие баллистические характеристики, чем у сплава 7039;
лучшая коррозионная стойкость под напряжением, чем у сплава 5083. -
Броневая алюминиевая пластина 2195 Т8 П4
Повышенная прочность и твердость;
хорошие сварочные свойства.

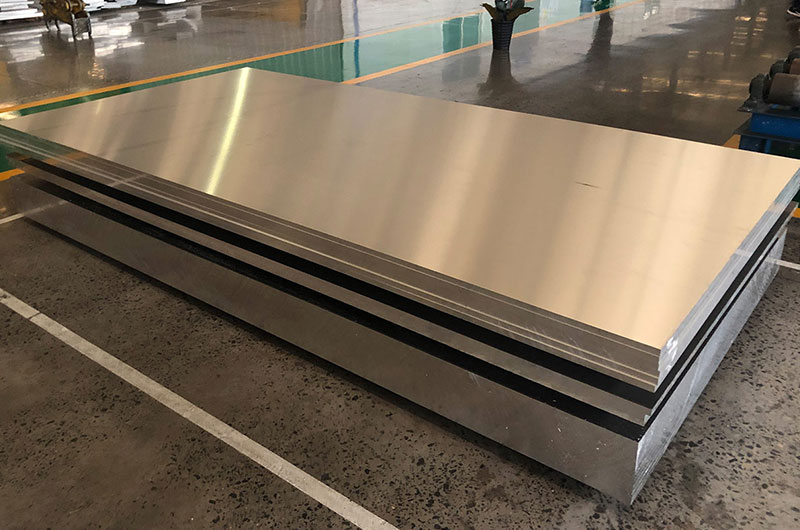

Преимущества алюминиевых пластин Chalco в военной сфере
- Прочная задняя пластина подвергается значительной пластической деформации в месте удара, что снижает образование осколков и дополнительно повышает защитные свойства.
- Конструкция с многослойным поглощением энергии изменяет траекторию полета снаряда за счет послойного нанесения материала, предотвращая повреждение осколками, и даже при одинаковой плотности баллистические характеристики композитной брони значительно превосходят характеристики однородной брони.
- Благодаря облегченной конструкции бронеплита легко устанавливается и эксплуатируется, адаптируясь к различным боевым задачам.
- Композитная броня обладает значительно более высоким коэффициентом защиты, чем однородная броня, при этом она имеет меньший вес и толщину при тех же баллистических характеристиках.
- Композитная броня отличается гибкостью конструкции, позволяя регулировать характеристики, качество и толщину в зависимости от различных требований и условий боевых действий.
- Многослойная композитная структура использует разницу импедансов на границах раздела внутренних материалов для достижения легкости конструкции и высокой ударопрочности, что делает ее важным выбором для современных защитных материалов.
- Композитная броня способна выдерживать воздействие различных противотанковых средств, а твердый алюминиевый внешний слой обеспечивает превосходную защиту от пробития снарядами, эффективно подавляет осколки и повышает сопротивление проникновению.

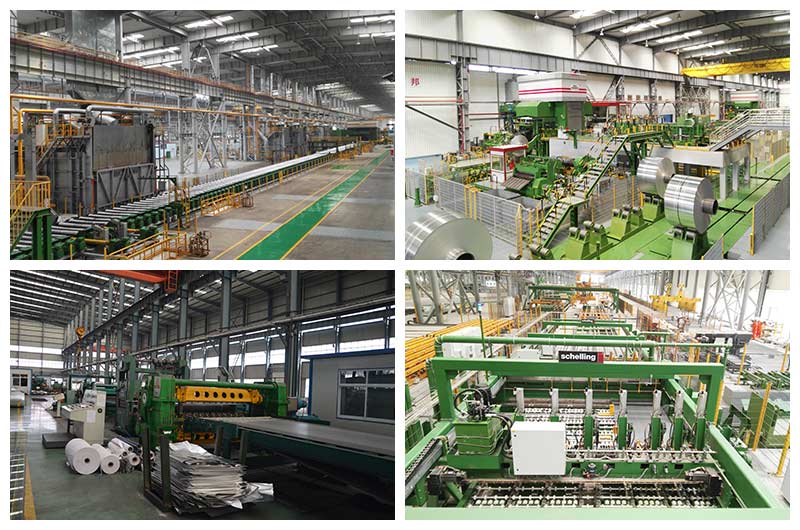

Производственные мощности по выпуску бронированных алюминиевых пластин Chalco
- Компания Chalco получила такие сертификаты, как ENISO9100:2018, Nadcap Non Destructive Controls, Nadcap Materials Testing Laboratories и Nadcap Heat Treatment, что гарантирует качество и надежность продукции.
- Плавильно-литейный завод располагает несколькими линиями плавки и литья, использующими новейшую полунепрерывную технологию вертикального литья с низким уровнем жидкости, оснащенными электромагнитным перемешиванием, системами онлайн-измерения водорода и шлака, а также передовыми системами онлайн-дегазации и фильтрации, что повышает эффективность литья и качество продукции.
- Использование линий горячей непрерывной и холодной прокатки немецкой компании Siemens, оснащенных передовой электрической конфигурацией, системой управления с обратной связью, системой регулирования, многозонной системой охлаждения и системой контроля температуры, обеспечивает производство высококачественных алюминиевых броневых плит.
Благодаря современному оборудованию и технологиям компания Chalco обеспечивает эффективную распиловку, фрезерование, прокатку и холодную прокатку, повышая производительность и снижая производственные затраты.
Мгновенная оценка стоимости
Контроль качества бронеплит Chalco
В отличие от других функциональных алюминиевых пластин, к бронеплитам предъявляются более высокие и строгие требования к качеству из-за специфики областей их применения. Химический состав, прочность, твердость, технологичность и коррозионная стойкость должны строго контролироваться во время и после производства.
Разработка и производство продукции Chalco соответствуют стандарту MIL-DTL, и компания может проводить тестирование готовой продукции для обеспечения соответствия качества требованиям заказчика.

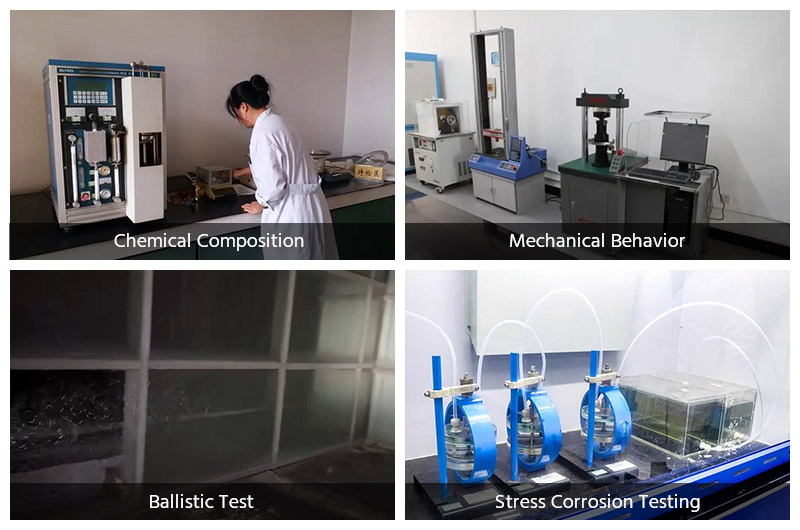

Методы первичного контроля качества продукции
- Химический состав: извлечь образцы для химического анализа из каждой пластины, выбранной для баллистических испытаний.
- Механические характеристики: извлечь образцы для испытаний на растяжение из каждой доски, выбранной для баллистических испытаний.
- Баллистические испытания: в соответствии со стандартами, указанными в приложении, для баллистических испытаний берутся две пластины размером 12х36 дюймов каждой толщины, предусмотренной контрактом.
- Испытание на коррозионное растрескивание под напряжением: образцы для испытания на коррозионное растрескивание под напряжением отбираются из той же пластины, которая использовалась для баллистических испытаний.
методы проверки соответствия продукции требованиям
- Химический состав: при проведении испытаний в соответствии с положениями настоящего стандарта образец должен соответствовать требованиям к химическому составу.
- Механические свойства: для испытаний на растяжение образцы случайным образом отбираются из разных пластин в партии, и из каждой пробы берется только один образец для испытаний на растяжение.
- Баллистические испытания: для баллистических испытаний случайным образом отберите из каждой партии пластину размером 12x36 дюймов.
- Испытание на коррозионное растрескивание под напряжением: для этого испытания случайным образом отберите из каждой партии пластину размером 12x12 дюймов.
-
Другие серии военной продукции Chalco
2024 7075 Военный профиль ИИ
7039 Военный профиль АЛ
2219 Военный профиль АЛ
5083 Военный профиль АЛ
7050 Al военная ковка
7039 Военная ковка из алюминия
Важность замены стали алюминием в бронеплитах
- Алюминий обладает низкой плотностью и хорошими механическими свойствами, что позволяет снизить вес бронированной техники и увеличить скорость движения, одновременно повышая жесткость конструкции.
- Алюминий обладает высокой прочностью и ударной вязкостью, а также комплексными свойствами, препятствующими проникновению и осколочному разрушению;
- Алюминий обладает лучшими технологическими свойствами и подходит для массового производства;
- Алюминий обладает более высокими сварочными свойствами, что позволяет лучше адаптировать его к производству различных моделей бронированной техники;
- Алюминий обладает более высокой термоядерной стойкостью, что позволяет эффективно защитить персонал внутри транспортного средства от радиационного облучения.
