В проектах воздушной передачи и распределения выбор проводников должен балансировать между проводимостью, механической прочностью и долгосрочной надёжностью. ACAR (Aluminum Conductor Alloy Reinarmd) имеет полностью алюминиевую конструкцию, сочетающую проводящий алюминий с сердечником из алюминиевого сплава для удовлетворения токопроводящих и конструктивных требований средне- и высоковольтных линий.
Проводники ACAR от Chalco используют алюминий высокой проводимости 1350 с арматурным сердечником из сплава 6201, что обеспечивает стабильную проводимость и повышенную механическую прочность. По сравнению с традиционными проводниками с стальными сердечниками, эта полностью алюминиевая конструкция снижает вес и повышает устойчивость к коррозии, что делает его отлично подходящим для проектных применений с воздушной трансмиссией.

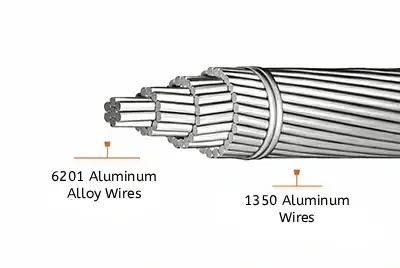

Структура проводников ACAR и принцип работы
Проводники ACAR используют концентрическую ниточную структуру, состоящую из внешнего слоя проводящей алюминиевой проволоки и внутреннего сердечника из арматурного провода из алюминиевого сплава. Доступно матовое (зеркальное) покрытие, а цветные покрытия можно наносить по запросу.
Внешний алюминиевый провод в основном проводит ток, обеспечивая стабильную проводимость.
Внутренняя алюминиевая проволока служит несущим сердечником, повышая общую прочность на растяжение и конструктивную устойчивость проводника.
Благодаря такому структурному разделению труда ACAR присваивает электрические и механические свойства различным слоям сплава, достигая повышенной прочности без добавления стального сердечника. Полностью алюминиевая конструкция не только помогает уменьшить вес проводника, но и предотвращает возможные проблемы коррозии и магнитных потерь, связанных со стальными сердечниками, что делает её более подходящей для долгосрочных систем воздушной передачи.

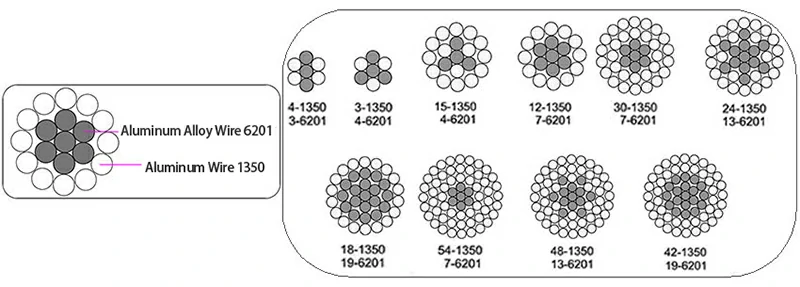

Конструкция системы проводящего сплава ACAR (сердечник из алюминиевого сплава 1350 + 6201)
В проектах по воздушной передаче ACAR — это не просто сочетание материалов, а решение по конструкции проводников, ориентированное на инженерные достижения. Назначала функции несущей тока и нагрузки разным сплавам, ACAR может одновременно соответствовать требованиям по проводимости и прочности конструкции без использования стального сердечника, что обеспечивает большую гибкость при проектировании линий.
Проводники ACAR от Chalco используют алюминий серии 1350 с высокой проводимостью в качестве внешнего токопроводящего материала для обеспечения стабильной и контролируемой проводимости в пределах проектного тока.
Внутреннее ядро изготовлено из алюминиевого сплава 6201 или эквивалента Al-Mg-Si для обеспечения необходимой прочности на растяжение и конструктивной поддержки, позволяя проводнику адаптироваться к более высоким пролетам и более сложным условиям установки.
На основе зрелой конфигурации арматурного сердечника из алюминиевого сплава 1350 + 6201 алюминиевого сплава, проводники Chalco ACAR обеспечивают стабильный баланс между проводимостью, механической прочностью и весом линии. Это помогает проектам снизить риск коррозии стальных сердечников, а также снизить структурную нагрузку и контролировать долгосрочные эксплуатационные и технические затраты, что делает их более подходящими для комплексного выбора проводников для проектов по верхней и высоковольтной электропередаче.
Сравнение отбора инженеров ACAR и AAC/ACSR
В реальных проектах воздушной передачи электроэнергии AAC, ACSR и ACAR обычно не являются единичными, взаимоисключающими вариантами. Вместо этого они рационально объединяются и конфигурируются в рамках одного проекта, исходя из пролёта линии, условий напряжения и факторов окружающей среды. Разные проводники выполняют функции разных секций, вместе образуя полную схему линии передачи.

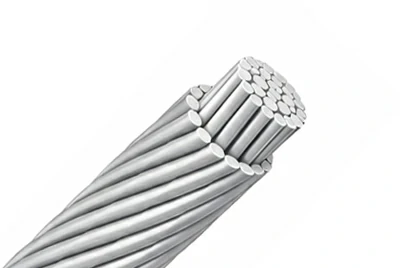

AAC (полностью алюминиевый проводник)
Характеризуясь лёгким весом и стабильной проводимостью, AAC подходит для коротких пролётов и участков с низкими механическими нагрузками. Он широко применяется в ответвлениях и других приложениях с меньшими требованиями к конструктивной нагрузке.

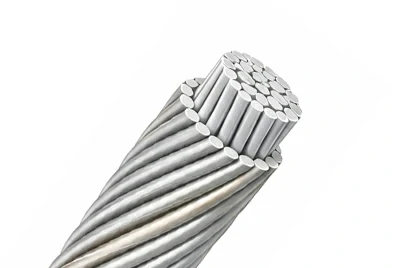

ACAR (Проводник с армированным сердцевином из алюминиевого сплава)
Используется полностью алюминиевый сплав для повышения прочности без стали, балансируя проводимость и устойчивость. Он подходит для пролетов, требующих контроля веса и устойчивости к коррозии, соединяя применения AAC и ACSR.

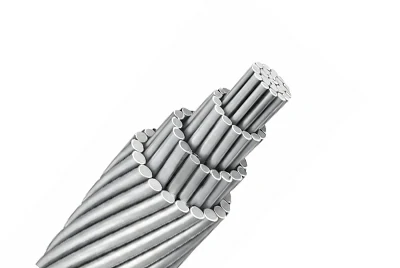

ACSR (Алюминиевая стальная проволока с сердечником)
Обеспечивает высокую механическую прочность благодаря своему стальному сердечнику, что делает его подходящим для длинных пролетов и высоковольтных секций. ACSR широко используется для магистральных линий, но требует учёта коррозии и долгосрочного обслуживания.
| Таблица сравнения инженерных отборов AAC / ACAR / ACSR | |||
| Сравнительные проекты | AAC | ACAR | ACSR |
| Структурная форма | Полностью алюминиевый проводник | Проводящий алюминий + армирующий сердечник из алюминиевого сплава | Проводящий алюминий + стальной сердечник |
| Электропроводимость | высокий | высокий | выше |
| Механическая прочность | ниже | Средний и высокий | высокий |
| Вес проволоки | Свет | Зажигалка | тяжелее |
| Возможности по размаху | Маленькая | Средний – Большой | большой |
| Коррозионная устойчивость | Отлично | Отлично | в целом |
| Магнитные потери | нет | нет | имеют |
| Типичный раздел применения | Ответвления, короткие пролёты | Средний размах, коррозионная среда | Главный магистраль, длинный пролёт |
Из-за различий в различных участках линии и инженерных условиях AAC, ACAR и ACSR часто используются вместе в рамках одного проекта. Chalco может предоставлять разнообразные решения для контактных проводников и поддерживает техническую коммуникацию и рекомендации по решениям — от выбора одного проводника до общей конфигурации проекта.

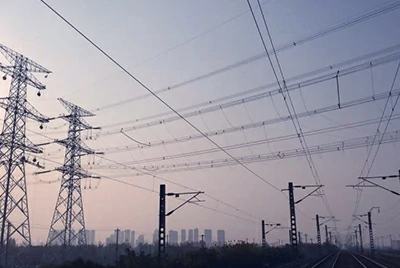

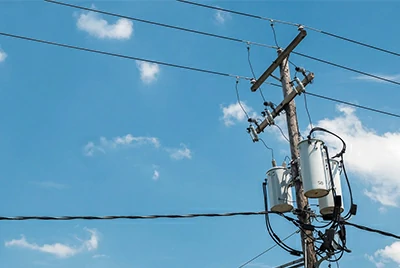

Типичные сценарии применения проводников ACAR
В практической инженерии ACAR обычно применяется к участкам линии, где существуют комплексные требования к прочности проводника, весу и адаптации к окружающей среде, и особенно подходит для ситуаций, когда необходимо улучшить конструктивные характеристики без использования стального сердечника.
Средние контактные линии электропередачи
В участках линии, где требования к пролету превышают AAC, но конструкции с стальными сердечниками не являются предпочтительными, ACAR предлагает более сбалансированный выбор между прочностью и весом.
Прибрежные и высоковлажные участки линии
Полностью алюминиевая конструкция помогает снизить риск коррозии, что делает её удобной для линий передачи и распределения в прибрежных, влажных или коррозийных условиях.
Проекты по модернизации и реконструкции городской линии электропередачи
Если несущая мощность башни ограничена или существующие конструкции не подходят для дополнительного веса, ACAR может служить альтернативой проводникам со стальным сердечником.
Проекты, чувствительные к долгосрочным эксплуатационным и техническим затратам
Избегая проблем, связанных со стальными сердечниками, ACAR упрощает долгосрочное обслуживание и подходит для проектов, ориентированных на устойчивость и срок службы.
Методы поставки и мощность
Chalco предлагает пред-многожильные голые проводники ACAR для проектов по передаче и распределению электроэнергии над головой. Проводники имеют концентрическую ниточную структуру, использующую алюминий серии 1350 с высокой проводимостью в качестве внешнего токопроводящего материала и алюминиевый сплав 6201 или эквивалентный сплав Al-Mg-Si в качестве армирующего сердечника, что обеспечивает разумный баланс между проводимостью и механической прочностью.

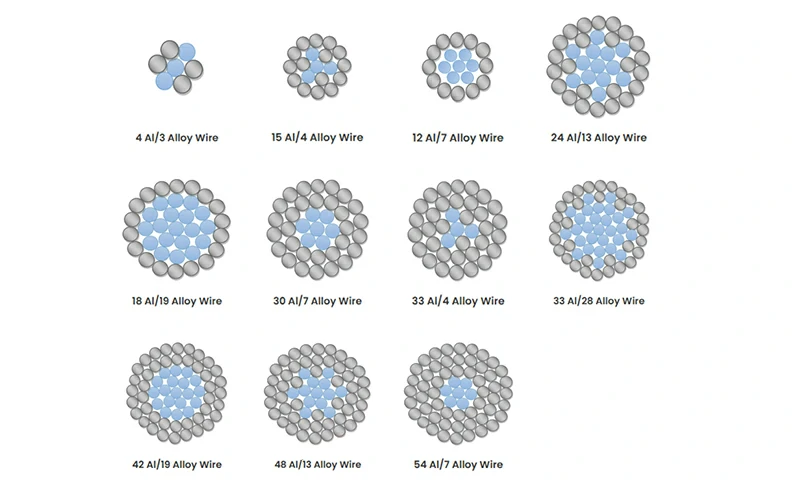

Структура проводников: Количество жилей алюминиевых и алюминиевых сплава ACAR может быть настроено в соответствии с требованиями проекта. Распространённые структурные формы включают концентрические схемы с разными соотношениями проводящих алюминиевых сердечников и сплава, используемые для соответствия площади сечения, требованиям к пролету и условий напряжений линии. Конкретный конструктивный проект обычно подтверждается совместно с параметрами проектирования линии и соответствующими стандартами.
Форма поставки: ACAR обычно используется в виде голого проводника, что подходит для длительной работы в условиях воздушной передачи. Для приложений, связанных с дополнительными защитными слоями, композитными конструкциями или нестандартными конфигурациями, Chalco может проводить техническую оценку осуществимости на основе условий проекта и помогать предоставлять соответствующие предложения и координационную поддержку на этапе инженерной коммуникации.
Для подтверждения структурной конфигурации, диапазона параметров или совместимости проводников ACAR, пожалуйста, свяжитесь с Chalco для технической поддержки.
Технические параметры проводников ACAR
ACAR — это проектно-специфический надземный проводник, и его структура и технические параметры должны быть подтверждены совместно с пролётом линии, условиями напряжений и факторами окружающей среды. Следующие параметры предназначены для инженерного выбора и ссылки на схему; конкретную конфигурацию можно корректировать в соответствии с требованиями проекта.
Структурная форма: Концентрическое выбросывание
Внешний материал, несущий ток: алюминий серии 1350 с высокой проводимостью
Материал арматуры сердечника: алюминиевый сплав 6201 или эквивалентный сплав Al-Mg-Si
Комбинации share: могут быть настроены в соответствии с потребностями проекта (примеры структур: 12/7, 18/19, 30/7 и др.)
Стандарты реализации и инженерные спецификации
- ASTM B524 / B524M – Армированный алюминиевым проводником сплавом (ACAR)
- IEC 61089 – Контактные проводники (инженерный эквивалент)
- CSA C61089 — применим к некоторым североамериканским проектам
Разные стандартные системы имеют разные способы выражения параметров. Chalco может предоставлять соответствующую техническую поддержку конфигурации в соответствии с требованиями проекта.
| Типичные электрические и механические свойства | ||
| Параметрические элементы | Референсный диапазон | Иллюстрировать |
| Проводимость (внешний алюминиевый слой) | ≥ 61% IACS | На основе проводящего алюминия серии 1350 |
| Проводимость сердечника сплава | 52, 5–53, 0% IACS | Алюминиевый сплав 6201 |
| Сопротивление постоянного тока при 20°C | 0, 03 – 0, 60 Ω/км | Связано с площадью поперечного сечения и структурой |
| Номинальная сила разрыва | 30 – 200 кН | Определяется соотношением сердечника сплава |
| Вес проволоки | 150 – 3500 кг/км | Легче, чем проводники с стальными сердечниками того же класса |
| Непрерывная рабочая температура | ≤ 90 °C | Распространённые условия для контактных линий |
| Краткосрочное температурное сопротивление | ≤ 200 °C | Краткосрочное рабочее состояние |
| Справочник по физической производительности | |
| Проект | Типичное значение |
| Плотность (20°C) | ≈ 2, 70 г/см³ |
| Модуль упругости | 55–62 GPa (зависит от структуры) |
| коэффициент линейного расширения | ≈ 23 × 10⁻⁶ /°C |
| Примечание: Физические свойства связаны с количеством нитей, структурой и отношением сплава, и предназначены только для инженерных оценок. | |
FAQ
Вопрос 1: В чём основные различия между проводниками ACAR и проводниками ACSR?
A1: ACAR использует полностью алюминиевую конструкцию с арматурным ядром из алюминиевого сплава для повышения механической прочности. Он не вводит стальной сердечник, что обеспечивает преимущества в контроле веса и устойчивости к коррозии. ACSR обеспечивает большую прочность с помощью стального сердечника и больше подходит для длинных или высоковольтных линий.
Вопрос 2: Может ли ACAR заменить AAC или ACSR?
A2: В практической инженерии AAC, ACAR и ACSR обычно используются в комбинации в зависимости от пролёта, напряжений и условий окружающей среды различных секций линии, а не как единая замена. ACAR часто используется для секций среднего разлёта, которые балансируют прочность, вес и коррозионную устойчивость.
Вопрос 3: Является ли ACAR, поставляемый Chalco, готовым проводником или сырьем?
A3: Chalco может поставлять многожильные голые проводники ACAR и поддерживать конфигурацию конструкции и параметров в соответствии с требованиями проекта. Конкретные методы поставки необходимо подтверждать в зависимости от условий проекта.
Вопрос 4: Предлагает ли ACAR утепление или наложение конструкций?
A4: ACAR обычно используется в качестве голых проводников. Для требований, связанных с дополнительными защитными слоями или нестандартными конструкциями, Chalco может провести техническую оценку целесообразности на основе условий проекта и помочь с предоставлением соответствующих рекомендаций по решению.
Вопрос 5: Каким стандартам соответствует проводник ACAR?
A5: ACAR обычно соответствует стандартам контактных проводников, таким как ASTM B524/B524M, и может относиться к системам, таким как IEC 61089 и CSA C61089, для технической конфигурации в соответствии с потребностями проекта.
Для подтверждения структурной конфигурации, диапазона параметров или стандартной схемы адаптации проводников ACAR в определённых линейных условиях, пожалуйста, свяжитесь с Chalco для технической связи и координации проекта.
