ACSR (Aluminum Conductor Steel Reinarmd) — это широко используемый контактный проводник передачи, имеющий алюминиевые жилья, концентрически напряжённые вокруг высокопрочного стального сердечника. Алюминий обеспечивает эффективную электрическую проводимость, а стальной сердечник — прочность на разрыв для длинных контактных линий.
Проводники ACSR обычно применяются в системах передачи и распределения электроэнергии на нескольких уровнях напряжения. Chalco поставляет пред-многожильные ACSR-голые проводники с настраиваемыми типами сердечников и конфигурациями жил, чтобы соответствовать специфическим требованиям по пролёту, натяжению и конструкции проектов передачи.
В практических применениях контактных проводников ACSR обладают следующими преимуществами:
- Высокая механическая прочность делает его подходящим для конструкций рельсов с длинным пролётом и высокопрочностью на растяжение.
- Стабильная пропускная способность для обеспечения нормальной эксплуатации линий передачи и распределения.
- Контролируемые характеристики термического удлинения способствуют контролю проседания и устойчивости эксплуатации.
Структурный состав ACSR
ACSR использует концентрическую ниточную структуру, состоящую из нескольких слоёв алюминиевой проволоки, протянутых вокруг центрального стального сердечника. Эта конструкция демонстрирует отличную устойчивость при осевых нагрузках и рабочих вибрациях, что соответствует базовым требованиям к долгосрочной надёжности воздушных линий электропередачи.
-

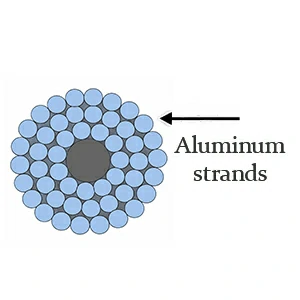

Внешняя алюминиевая проволока
Для функций, связанных с пропусканием тока, обычно выбирается высокопроводящий алюминий, чтобы удовлетворить требования линии по пропускной способности.
-

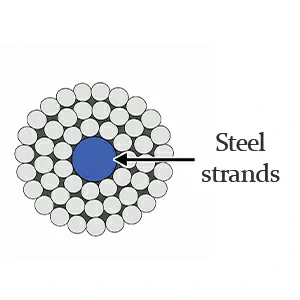

Центральное стальное ядро
Он обеспечивает необходимую механическую прочность и прочность на растяжение, позволяя проводнику адаптироваться к большим пролётам и условиям натяжения.
Разделяя функции внешней алюминиевой проволоки и центрального стального сердечника, ACSR достигает рационального распределения проводимости и механических свойств в своей конструкции. Алюминиевая проволока ориентирована на электрические характеристики, а стальная — на несущую способность и устойчивость.
Обе системы работают совместно внутри одной и той же многожильной конструкции, обеспечивая соответствие проводника требованиям по передаче энергии и обладая надёжным запасом безопасности конструкции. Эта ясная структурная логика служит основой для широкого применения ACSR в различных сценариях передачи электроэнергии.
Структурное проектирование проводников ACSR и варианты покрытия стальных сердечников
Chalco предлагает преджилённые ACSR-голые проводники для проектов по воздушной передаче и распределению. Проводники имеют концентрическую ниточную структуру, состоящую из внешнего слоя проводящей алюминиевой проволоки и центрального стального сердечника. Это обеспечивает необходимую механическую прочность, одновременно удовлетворяя требования линии к несению тока, что делает её пригодной для контактных линий с высоким пролётом и натяжением.

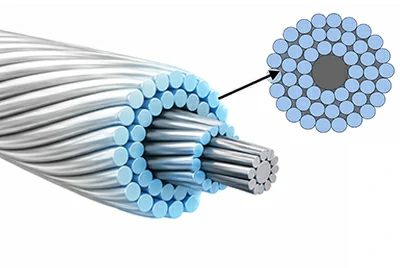

Конфигурация внешней проводящей алюминиевой проволоки
Внешний алюминиевый провод проводит ток и изготовлен из высокопроводящего алюминия, что балансирует между характеристиками, весом и стоимостью. Обычно он используется как голый проводник, при этом состояние материалов и поверхности подтверждается в соответствии с требованиями проекта.

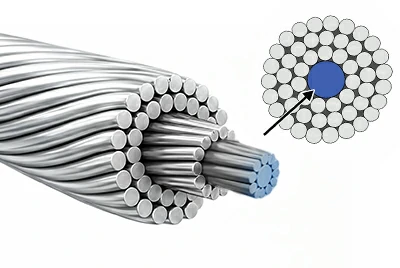

Стальная сердечная структура
Центральный стальной сердечник обеспечивает основную механическую прочность ACSR, повышая прочность и поддерживая более длинные пролеты. Он может быть сконфигурирован как с обычным или алюминиевым стальным сердечником, чтобы соответствовать различным требованиям по пролету и напряжениям.

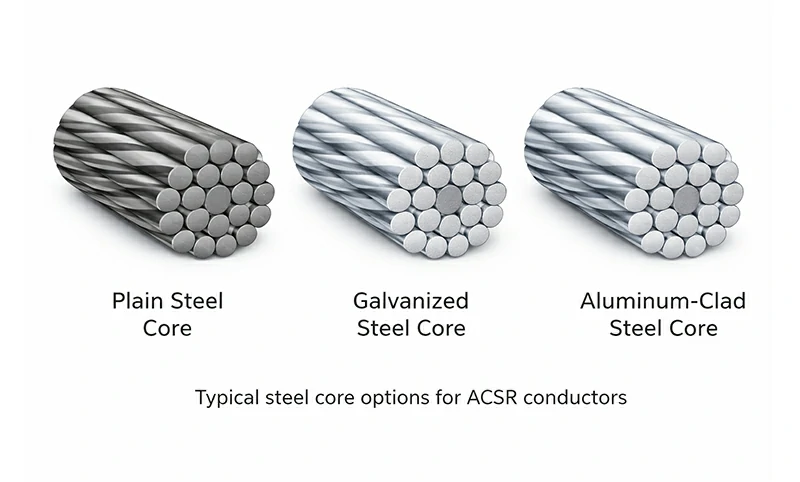

Для соответствия требованиям к коррозионной устойчивости в различных условиях эксплуатации, не меняя базовую структуру проводника, стальной сердечник проводника ACSR может быть выбран с разными формами поверхностного покрытия в зависимости от условий проекта.
- Оцинкованный стальной сердечник класса A (GA): стандартное цинковое покрытие, подходящее для большинства обычных условий.
- Оцинкованный стальной сердечник сорта B (GB): утолщённое цинковое покрытие, подходящее для умеренно коррозийных сред.
- Оцинкованный стальной сердечник класса C (GC): самое толстое цинковое покрытие, подходящее для прибрежных или сильно коррозийных районов.
- Сталь с алюминиевым покрытием (AW): стальной сердечник с алюминиевым покрытием, подходящий для чувствительных к цинку или специальных коррозийных сред.
- Покрытия из цинк-алюминиевых сплавов (например, MA): повышают долговечность при специфических коррозийных условиях.
Конкретный тип покрытия обычно выбирается исходя из условий эксплуатации линии, проектных спецификаций и технических требований проекта.
Форма питания проводника Chalco ACSR
Проводники ACSR производятся с использованием концентрического ниточного метода. Комбинация алюминиевой проволоки и жилья со стальным сердечником может быть настроена в соответствии с требованиями проекта с учетом площади сечения, требования к пролёту и условиям напряжения. Chalco может предоставлять предварительно растянутые проводники и поддерживать общую упаковку катушек или катушек для различных условий конструкции и укладки.
Для проектных заказов мы можем помочь с подтверждением спецификаций и контролем согласованности пакетов, чтобы соответствовать требованиям по согласованности проводников во время строительства и эксплуатации.
В таблице ниже перечислены некоторые распространённые спецификации ACSR и их типичные структурные формы для инженерного выбора и эталонного размера. Конкретные структурные конфигурации и диапазоны параметров должны быть подтверждены на основе требований проекта и применимых стандартов.
| Кодовое слово | Размер (AWG / kcmil) | Типичное выброс (Al / Steel) | Номинальная передозировка (мм) | Номинальный вес (кг/км) |
| Турция | 6 AWG | 6 / 1 | 5.0 | 54 |
| Лебедь | 4 AWG | 6 / 1 | 6.4 | 85 |
| Рэйвен | 1/0 AWG | 6 / 1 | 10.1 | 216 |
| Пингвин | 4/0 AWG | 6 / 1 | 14.3 | 433 |
| Линнет | 336, 4 KCMIL | 26 / 7 | 18.3 | 688 |
| Курица | 477 kcmil | 26 / 7 | 22.0 | 973 |
| Дрейк | 795 kcmil | 26 / 7 | 28.1 | 1628 |
| Кондор | 795 kcmil | 54 / 7 | 27.7 | 1524 |
| Синяя птица | 1113 KCMIL | 54 / 7 | 34.0 | 2215 |
| Falcon | 1590 KCMIL | 54 / 19 | 39.0 | 3170 |
Приведённые выше спецификации являются распространёнными примерами, используемыми для демонстрации размеров и структурного покрытия проводников ACSR. Для получения полного списка размеров и конструктивных описаний, пожалуйста, свяжитесь с Chalco для подтверждения параметров проекта и технической коммуникации.
Распространённые сценарии применения проводника ACSR

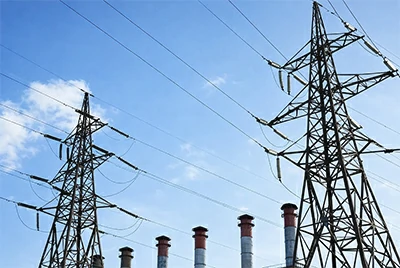

ACSR широко используются в различных сценариях контактной сети благодаря их комплексному балансу между текущей несущей способностью и механической прочностью, и особенно подходят для инженерных проектов с конкретными требованиями к разлёту, натяжению и эксплуатационной устойчивости.

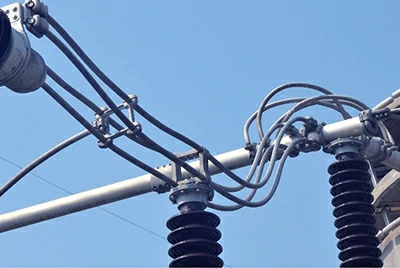

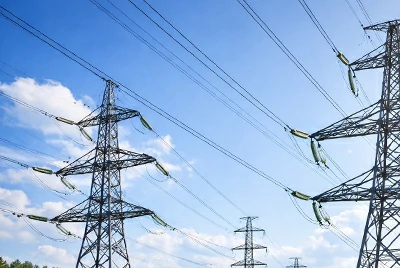

Воздушные линии электропередачи: применимы к контактным линиям среднего и сверхвысокого напряжения в условиях с определёнными требованиями к пролёту и механической прочности.
Воздушные линии распределения электроснабжения: используются в участках распределительных линий с большим расстоянием между полюсами или относительно сложными условиями напряжения.

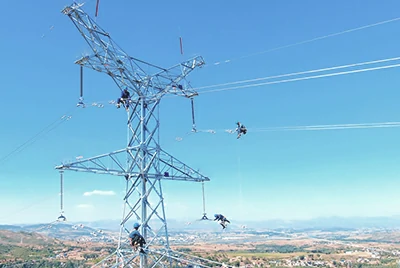

Длинные и сложные рельефные линии: подходят для проектов, требующих высокой прочности на растяжение, например, для пересечения рек, долин и горных районов.
Зоны с высоким ветром, обледенением или высоким напряжением: могут использоваться в воздуховых линиях с высокой нагрузкой на ветер, льдом или высоким рабочим напряжением.
Проекты по реконструкции и расширению существующих линий: применимы к проектам, которые модернизируют или улучшают производительность существующих линий при ограниченном состоянии башен.
Руководство по выбору ACSR: сравнение с другими контактными проводниками
В системах воздушной передачи и распределения электроэнергии разные типы проводников имеют разные направления по структурной форме и ориентации применения, и фактический выбор необходимо комплексно рассматривать в сочетании с условиями линии. ACSR обычно используется как универсальное решение, балансирующее пропускную способность тока и механическую прочность, и может применяться в сочетании с другими контактными проводниками.
ACSR против AAC:
AAC делает приоритет на проводимости и лёгких конструкциях, что делает его подходящим для линий с меньшими пролётами и меньшими механическими нагрузками.
ACSR против AAAC:
AAAC обладает преимуществами в коррозионной устойчивости и часто используется для линий в прибрежных или высококоррозийных условиях.
→Нажмите на: [Контактные проводники AAAC]
ACSR против ACAR:
ACAR достигает оптимальных характеристик благодаря своему сердечнику из алюминиевого сплава, что делает его подходящим для инженерных проектов с определёнными структурными и техническими требованиями.
→ Нажмите, чтобы на: [ Проводники ACAR ]
В реальных проектах выбор проводников обычно требует комплексного учёта уровней напряжения в линии, условий пролёта, факторов окружающей среды и инженерных требований. Chalco предлагает разнообразные продукты для контактных проводников и помогает проектам в правильном выборе и конфигурациях в различных условиях применения.
Стандарты реализации ACSR и технические справочники
В проектах воздушной передачи и распределения электроэнергии конструкция, параметры производительности и требования к тестированию проводников ACSR обычно должны соответствовать соответствующим национальным или региональным стандартам. Разные рынки различаются стандартными системами, методами проектирования и требованиями к тестированию; Поэтому в реальных проектах линейные проектные документы и применимые спецификации должны быть окончательной основой.
- Система стандартов ASTM/ANSI (Северная Америка и смежные рынки)
- Международная система стандартов IEC
- Европейские системы стандартизации, такие как EN и BS
- Национальные или региональные стандарты энергетической отрасли и технические требования к проектам
При различных стандартных условиях, даже если номинальный размер одинаков, проводники ACSR могут различаться по сочетанию алюминиевого/стального жила, типу стального сердечника и механических характеристик. При выборе дирижёра для инженерного проекта необходимо подтвердить конкретные стандартные положения.
В таблице ниже приведены типичные диапазоны производительности для распространённых проводников ACSR в инженерных приложениях, чтобы помочь понять величины производительности при различных размерах и структурных условиях. Конкретные значения должны быть подтверждены после определения спецификаций проводника, конструкционной формы и соответствующих стандартов.
| Категория исполнения | Параметры | Типичный диапазон (пример) | Иллюстрировать |
| Электрические свойства | Сопротивление постоянного тока (20°C) | 0, 02 – 0, 40 Ω/км | Связан с площадью поперечного сечения проводника, материалом алюминиевой проволоки и структурой нитей |
| Электрические свойства | Номинальная пропускная способность тока | Примерно 200–1 500 A | Зависит от температуры окружающей среды, условий установки и стандартных методов расчёта |
| Механические свойства | Рассчитайте силу разрыва (RBS). | Примерно 20–250 кН | Она в основном определяется конструкцией стального сердечника и сочетанием алюминиевых и стальных нитей. |
| Механические свойства | Допустимое рабочее напряжение | RBS составляет примерно от 15% до 25%. | Фактическое значение зависит от технических характеристик линейного дизайна. |
| Тепловые свойства | Непрерывная рабочая температура | 75°C / 90°C / 100°C | Зависит от стандартов конструкции и реализации проводников |
| Структурные параметры | Единичный вес | Примерно 50–3 500 кг/км | Покрытие от распределения электроэнергии до линий передачи с большим сечением |
| Показанные значения — типичные диапазоны только для справки. Окончательные параметры производительности должны быть рассчитаны и подтверждены в соответствии с определёнными спецификациями проводника, конструктивной конфигурацией и применимыми стандартами. | |||
В реальной инженерной реализации итоговая конструкция, показатели эффективности и требования к инспекции проводников ACSR должны основываться на технических характеристиках проектирования линии, тендерной документации и технических условиях проекта. Chalco может сотрудничать в технической коммуникации и подтверждении поставок в соответствии с определёнными проектом стандартами, поддерживая потребности инженерных приложений в нескольких стандартных системах.
Производственные и проектные возможности Chalco ACSR
Chalco обладает стабильными производственными возможностями и опытом координации проектов в области воздушных проводников передачи, предоставляя инженерную поддержку проводникам ACSR от структурного подтверждения до массового поставки. Исходя из практических требований проектов по передаче и распределению, Chalco делает акцент на структурной согласованности, стабильности процессов и контролируемом исполнении проектов.
Стабильная высадка и производственные возможности
Chalco эксплуатирует производственные линии зрелого концентрического пронизывания и может настраивать комбинации алюминиев/стальных нитей, типы стальных сердечников и конструкции пронизы в соответствии с техническими требованиями проекта. Структурная целостность и согласованность продукции сохраняются на протяжении всего массового производства.
Опыт работы с мультиспецификациями и многостандартными проектами
Для различных уровней напряжения, структур линий и стандартных требований Chalco поддерживает подтверждение спецификаций и техническую координацию проводников ACSR. Поставка может соответствовать стандартам ASTM, IEC и другим проектным стандартам.
Проектное снабжение и пакетный контроль
Для инженерных заказов Chalco координирует графики поставок, фиксацию спецификаций и управление согласованностью пакетов, чтобы соответствовать требованиям строительства и эксплуатационной устойчивости линий электропередачи.
Техническая коммуникация и инженерная поддержка
На этапах предпроектного планирования и реализации Chalco тесно сотрудничает с проектными институтами, подрядчиками и владельцами проектов для подтверждения конфигураций проводников, технических параметров и условий поставки, обеспечивая надёжную поддержку реализации проекта.
FAQ
Какие условия пролёта подходят для ACSR?
ACSR обычно подходит для контактных линий с определёнными требованиями к механической прочности. Специфическая ёмкость пролета должна быть подтверждена в сочетании с размером проводника, конструкцией стального сердечника и параметрами проектирования линии.
Влияет ли стальное сердцевина на проводимость?
Текущая несущая способность ACSR в основном обеспечивается внешней алюминиевой проволокой, тогда как стальной сердечник в основном обеспечивает механическую прочность. Её влияние на общую проводимость обычно рассматривается комплексно в рамках проектирования.
Как выбрать между ACSR и AAAC в инженерии?
Они различаются механическими свойствами и устойчивостью к коррозии. Фактический выбор обычно основывается на всестороннем оценке условий линейной среды, требований к пролету и проектных характеристик.
Подходит ли он для районов с высокой температурой или с сильным ветером?
ACSR может применяться в различных условиях эксплуатации, но его конкретная применимость должна быть подтверждена совместно с температурой конструкции проводника, условиями ветровой нагрузки и применимыми стандартами.
Поддерживает ли ACSR индивидуальные конструкции в соответствии с требованиями проекта?
Комбинация алюминиевых и стальных нитей и форма стального сердечника может быть сконфигурирована и подтверждена в соответствии с условиями проекта. Конкретная осуществимость должна быть оценена в соответствии с техническими требованиями.
Консалтинг и сотрудничество по проектам
- Инженерно-ориентированная поддержка конфигурации проводниковых конструкций
- Стабильное качество выбросов и контроль согласованности партий
- Опыт координации и реализации многостандартных проектов по передаче электроэнергии
Выбор проводников ACSR включает несколько инженерных параметров и должен быть подтвержден в соответствии с условиями проектирования линии и эксплуатационными требованиями. Правильная конструкция напрямую влияет на безопасность на линиях, эффективность строительства и долгосрочную эксплуатационную стабильность.
В зависимости от потребностей проектов передачи и распределения Chalco поддерживает техническую коммуникацию, структурное подтверждение и координацию подачи для проводников ACSR при различных уровнях напряжения, условиях линии и применимых стандартах.
Chalco также поставляет полный спектр контактных проводников, включая AAC, AAAC и ACAR, предоставляя комплексные решения для проектов передачи и распределения электроэнергии.
Chalco может предоставить вам самый полный ассортимент алюминиевых изделий, а также индивидуализированную продукцию. Точная оценка будет предоставлена в течение 24 часов.
