Алюминиевый диск 4047 для пайки — это прецизионно вырезанная преформа, изготовленная из сплава 4047 (Al–Si 11–13%), часто используемая как паяльный преформ или промежуточный слой.
Он применяется при тонкокалийной и узко-зазорной пайке или композитном соединении, где критически важны поток наполнителя и контроль затвердевания. В таких приложениях, как облицовка посуды, теплообменники и другие критически важные для герметизации конструкции, 4047 помогает уменьшить неравномерное распространение наполнителей, локализованные пустоты, постпайковые трещины и искажение тонких срезов. Низкая температура плавления и узкий диапазон замерзания обеспечивают более равномерное формирование суставов и меньший риск переработки.
- Лучший поток в тонких срезах: помогает равномерно заполнить узкие зазоры и уменьшает количество невлажных или незаполненных участков
- Узкий диапазон замерзания и низкая усадка: помогает улучшить контроль затвердевания и снизить риск горячих трещин или деламинации
- Доступны индивидуальные преформы: диски, кольца и индивидуальные формы могут поставляться с заданными диаметрами, толщиной или чертежами
Подробные характеристики производительности 4047
Технические характеристики алюминиевых дисков 4047
Обозначение сплава: EN AW-4047A (сплав пайки Al–Si / почти эвтектический AlSi12)
Толщина: 0, 03 – 2, 00 мм
Диаметр: 20 – 1000 мм
Формы: круги (диски), кольца, сегменты, шайбы и индивидуальные паяные преформы
Допуск толщины: ±0, 005 мм
Поверхностная отделка: фрезерная отделка или обезжиренная и готовая к пайке
Стандарты: EN 573-3, AMS 4185, ASTM B209, ASTM B479, AWS A5.8
Если вам нужен 4047 в базовых формах продукта, таких как лист, катушка, фольга или проволока, а не штампованные диски, пожалуйста, посетите нашу страницу 4047 с алюминием для полных характеристик и стандартов.
Почему выбирают 4047 Brazing Aluminium Disc?
4047 — типичный сплав для пайки Al–Si (Si ~11–13%) с почти эвтектическим составом, что обеспечивает ему низкую температуру плавления и отличную текучность в диапазоне температур пайки. Он обычно используется как наполнительный металл или промежуточный материал в узкокалибных и узкозазорных швах для стабильного распределения и равномерного заполнения.
- В расплавленном состоянии 4047 легче распространяется и навлажняется, улучшая равномерность наполнителей и минимизируя локальные пустоты или неувлажнённые участки.
- Относительно узкий диапазон замерзания помогает улучшить контроль охлаждения, что полезно в пайных соединениях, требующих стабильного качества интерфейса от партии к партии.
- Интерфейсы после пайки обычно гладкие, с хорошей равномерностью соединения — идеально для приложений, требующих визуальной непрерывности или высокого качества интерфейса.
- 4047 может поставляться в виде листовых, фольга или других базовых форм, затем преобразованных в диски, кольца или индивидуальные преформы для использования в качестве вставка для пайки или промежуточных материалов.
Как сплав алюминия с высоким содержанием кремния, 4047 в основном используется для наполнения, герметизации и пайки. Он не предназначен для структурного формования или первичного несущего применения.
Технические характеристики алюминиевых дисков 4047
Химический состав алюминиевого диска 4047
| Элемент | Содержание (масса) |
| Si | 11.0 – 13.0 |
| Fe | ≤ 0, 80 |
| Cu | ≤ 0.30 |
| Mn | ≤ 0, 15 |
| Mg | ≤ 0.10 |
| Zn | ≤ 0.20 |
| Ti | ≤ 0.20 |
| Каждый другой элемент | ≤ 0, 05 |
| Все остальные элементы | ≤ 0, 15 |
| Al | Баланс |
4047 (EN AW-4047A, AlSi12) характеризуется высоким содержанием кремния, что обеспечивает низкую температуру плавления и хорошую текучесть. Все остальные легируемые элементы строго ограничены для обеспечения стабильности, управляемости и консистенции при использовании в качестве пайки или материала для промежуточного использования.
Механические свойства алюминиевого диска 4047
| Свойства | Ценность |
| Прочность на растяжение | 170–210 МПа |
| Предел текучести | 150–190 МПа |
| Удлинение (длина колеи 50 мм) | 0.5% |
| Бринелл Харднесс | 40–75 HB |
| Коэффициент теплового расширения | 21.5–23.5 × 10⁻⁶ /K |
Этот алюминиевый сплав с высоким содержанием кремния 4047 имеет низкое удлинение (0, 5% при длине колеи 50 мм) и в основном используется как наполнитель для пайки или промежуточный материал. Он не подходит для применений, требующих значительного пластмассового формования.
Благодаря высокому содержанию кремния и низкой температуре плавления 4047 лучше подходит для применения наполнителей и промежуточных слоёв, чем для несущих конструкций.
Применение алюминиевых дисков 4047

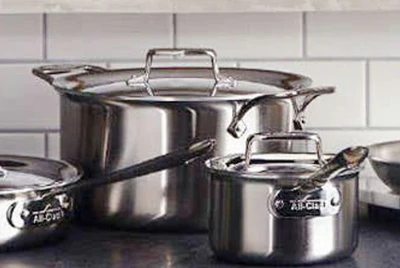

Межслой в базовых основаниях посуды с оклопленной посудой
Алюминиевые круги 4047 для пайки могут служить промежуточным слоем для паяния в основании облицованной посуды, обеспечивая готовый наполнитель с одинаковой формой и объёмом. Стандартные формы включают сплошные круги, но также могут использоваться кольцеобразные (с внутренним отверстием) или индивидуальные преформы в зависимости от конструктивных требований.
Паевые компоненты для теплообменников и термоуправления
В тонкостенных или узкозазорных пайках 4047 готовых кругов или колец можно точно разместить в заданных местах. Их форму можно адаптировать под локальную геометрию соединения и требования к выравниванию.

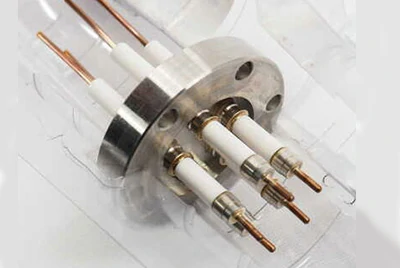

Композитные соединения, требующие локального герметизации
Для соединений, требующих высокой целостности и герметичности, 4047 может использоваться в качестве локализованных предформированных заполняющих элементов. Форма — сплошный круг, кольцо или предформа индивидуальной формы — может быть выбрана в зависимости от требований к сборке и позиционированию.
Почему выбрали Chalco?
Для пайных дисков 4047 тонкочастотная консистенция является одним из важнейших факторов качества. Chalco сосредоточена на поддержании равномерной толщины, плоскости, допуска диаметра и контроля заусенцев для тонких изделий. Чистота поверхности и условия доставки также адаптируются к требованиям применения пайки, обеспечивая повторяемую производительность между партиями во время сборки и нагрева.
Интегрированные поставки: Chalco предлагает как базовые материалы 4047, так и готовые компоненты — включая лист, рулон и фольгу 4047, а также штампованные детали (круги, кольца или индивидуальные преформы) — что снижает разнообразие партий у разных поставщиков. Индивидуальные детали могут быть изготовлены на основе чертежей DXF, PDF или CAD, либо подтверждены по физическим образцам, чтобы соответствовать вашей структуре сборки и методу позиционирования.
Доставка и документация готовятся для поддержки реализации проектов. Варианты упаковки включают перемежающую бумагу или защитную пленку, защиту от влаги, контроль окисления и партийную маркировку для отслеживания. По запросу могут быть предоставлены сертификаты COA/материалов, записи о размерной инспекции и документы соответствия, такие как RoHS или REACH.
Инспекция и упаковка алюминиевого диска 4047
Для обеспечения стабильности качества при транспортировке, хранении и последующих операциях по пайке каждая партия 4047 алюминиевых кругов для пайки проходит стандартизированную проверку и профессиональную экспортную упаковку.

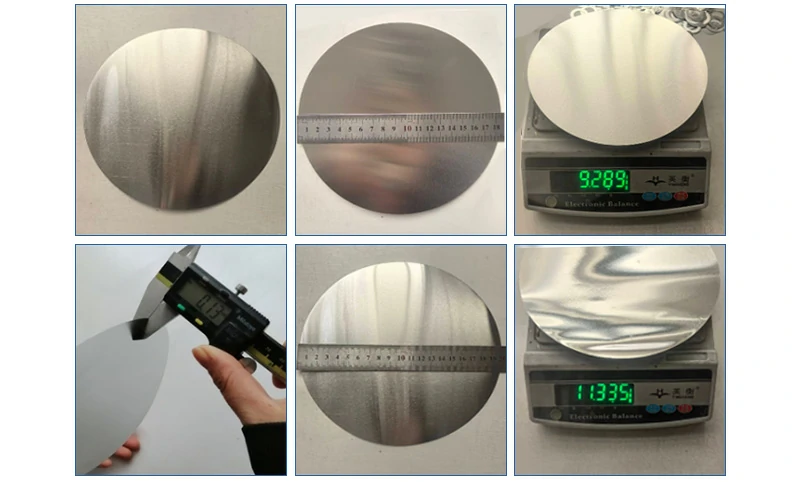

Инспекция
Стандартизированный контроль качества: химический состав и критические размеры отбираются и проверяются в соответствии с процедурами управления качеством для соответствия стандарту 4047 по высококремниевому алюминиевому сплаву.
Осмотр поверхности: визуальные и оптические проверки гарантируют отсутствие царапин, включений или пятен окисления.
Проверка механических свойств: твёрдость и удлинение случайным образом проверяются для обеспечения стабильной производительности пайки.
Пакетная отслеживаемость: формируются полные записи инспекции, подтверждающие сертификаты материалов и документация по пакетной отслеживаемости.

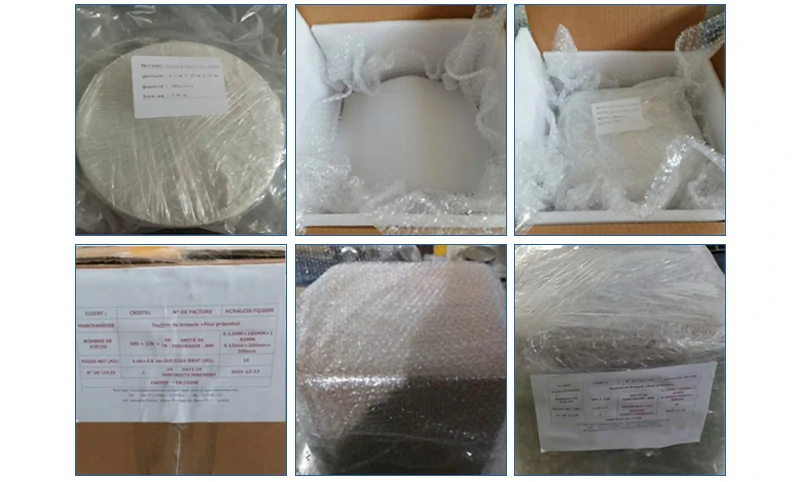

Методы упаковки
Защитные меры: круги покрыты разделительными платами или пленкой против царапин.
Упаковка на паллетирование/картон: оптом упаковываются в коробки, деревянные ящики или на поддоны, при этом вес сохраняется в пределах безопасных пределов обращения.
Защита от влаги и окисления: включены внутренние осушители, а также вакуумная или азотная упаковка, подходящая для морских и контейнерных перевозок.
Чёткая маркировка: обозначение сплава, номер партии, размеры и производственные детали отмечены для удобства управления складом и отслеживания качества.
Какие ещё продукты 4047 мы можем поставить?
Помимо паяных кругов 4047 (преформов/промежуточных слоёв), Chalco также поставляет другие распространённые формы 4047, позволяя клиентам выбирать полную цепочку процесса — от базового материала до штамповки/формовки и пайки/сварки — в зависимости от производственного процесса.
-
Толщина: 0, 03–6, 35 мм
Стандартный размер: 48" × 120"
Стандарты: ASTM B209 / EN 485
-
Толщина: 0, 03–2, 0 мм
Ширина: 0, 200"–60"
Стандарты: ASTM B209 / EN 485
-
Алюминиевая фольга 4047
Толщина: 0, 8–1 мм
Ширина: ≤ 1600 мм
Стандарты: ASTM B209 / EN 485
-
Диаметр намотанной проволоки: 0, 030"–1/8"
Диаметр прямого стержня: 1/16"–1/4"
Стандарты: AWS A5.10 / AMS 4185
Часто задаваемые вопросы (FAQ)
Вопрос 1: Есть ли разница между 4047 Aluminum Disc и 4047 Aluminum Circle?
По сути, это один и тот же продукт, при этом терминология меняется в зависимости от контекста применения. «Диск» обычно используется в пайке или промышленных компонентах, тогда как «Круг» обычно относится к контекстам изготовления на листе. Состав материалов и технические характеристики идентичны.
Вопрос 2: Почему выбрали 4047 вместо 4043?
4047 обладает более высоким содержанием кремния, что приводит к более низкой температуре плавления и лучшей текучости, что делает его подходящим для тонкокалибных, узкозазорных или высокопрочных пайных сборок.
4047 часто предпочитают, когда требуется лучшая эффективность смачивания и заполнения щели.
Вопрос 3: Подходит ли 4047 для несущих конструкций?
4047 в основном используется как наполнитель для пайки или промежуточный материал. Несущие функции обычно выполняются базовой конструкцией, и 4047 не рекомендуется в качестве основного конструктивного материала.
Вопрос 4: Всегда ли необходим флюс или защитный газ?
Потребность в флюсе или защитном газе зависит от конкретного процесса пайки и состояния поверхности. Вакуумная пайка обычно не требует флюса, тогда как пайка в печи или работа в воздухе может требовать вспомогательной защиты.
Вопрос 5: Как следует хранить её, чтобы предотвратить влияние окисления на эффективность смачивания?
Храните в сухой среде и избегайте длительного воздействия высокой влажности после открытия. Для длительного хранения сохраняйте оригинальную упаковку и используйте влагостойкие средства.
Запросите смету или поддержку проекта
Если вы оцениваете паяные диски 4047 для теплообменников или компонентов терморегулирования, Chalco Aluminum может поддерживать индивидуальные образцы, пилотные партии и стабильное объёмное питание.
Чтобы ускорить вашу оценку, пожалуйста, укажите:
- Спецификации диаметра и толщины
- Требования к темперу или твёрдости
- Количество заказа (на партию или годовой объём)
- Процесс пайки или детали применения
- Специальная упаковка или экспортная документация
Мы рассмотрим технические требования и предоставим смету в течение 24 часов.
Отправьте свой RFQ или чертежи для начала технического обзора и цитирования.
