Кольцо для пайки — это предварительно сформированный присадочный металл в форме кольца, который позволяет точно контролировать количество используемого материала при сварке, обеспечивая однородное и стабильное соединение. Как типичный припой-преформа, он устраняет необходимость в резке и взвешивании присадочной проволоки или листов, что делает его более подходящим для массового производства и автоматизации. Благодаря стабильному распределению присадочного металла, паяльные кольца повышают надежность сварки, сокращают отходы материала и уменьшают длительность цикла процесса, и широко используются в таких отраслях, как ОВКВ, автомобильные теплообменники, электроника и аэрокосмическая промышленность.
Chalco предлагает различные системы сплавов и индивидуальные спецификации для соответствия высоким стандартам применения в таких отраслях, как холодильное и воздушное кондиционирование, автомобильные теплообменники, электроника и электротехника, а также аэрокосмическая промышленность.
- Точное дозирование: Присадочный металл для пайки является постоянным для каждого соединения, что обеспечивает более стабильный сварной шов.
- Простота в эксплуатации: устраняет необходимость в резке и взвешивании, сокращая этапы.
- Повышение эффективности: Подходит для массового и автоматизированного производства.
- Надежное качество: прочные паяные соединения и низкий процент переделок.
- Поддерживается кастомизация: форма, размер и сплав могут быть выбраны гибко.
Паяльное кольцо Chalco — доступные марки сплавов
Различные основные материалы и рабочие условия требуют разных систем сплавов. Chalco предлагает широкий ассортимент паяльных колец и преформ, от припоев на основе серебра, меди, и фосфористой меди до алюминиево-кремниевых сплавов, охватывая основные промышленные области применения, такие как ОВКВ, автомобильная промышленность, электроника и электротехника, а также аэрокосмическая промышленность.
| Сплав паяльных колец Chalco и технические характеристики | ||||
| Тип сплава | Диапазон температуры плавления (°C) | Предел прочности при сдвиге (МПа) | Типичные характеристики | Применимый основной материал/применение |
| Сплав на основе серебра (Серебряные паяльные кольца) | 620–780 | ≥ 250 | Хорошая смачиваемость и высокая прочность | Медь, нержавеющая сталь, высоконадежные соединители |
| Сплав на основе меди (Медные паяльные кольца) | 1080–1083 | ≥ 200 | Высокая электрическая и тепловая проводимость | Медь, латунь, электрические шины, клеммы |
| Сплавы фосфористой меди (Silfos / Cu-P / Cu-Ag-P) | 645–800 | ≥ 200 | Самофлюсующийся, не требует флюса (Медь к меди) | Медные трубы ОВКВ, системы охлаждения |
| Алюминиево-кремниевый сплав (4045 / 4047 Al-Si) | 580–620 | ≥ 150 | Низкая температура плавления и хорошая коррозионная стойкость | Автомобильные теплообменники, алюминиевые трубы кондиционеров, отвод тепла в электронике |
-

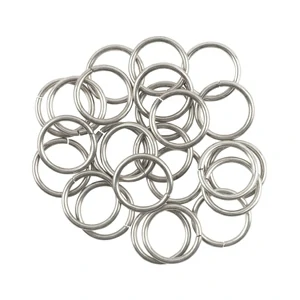

Серебряные паяльные кольца
Изготовлены из сплавов на основе серебра с отличной смачиваемостью и прочностью. Они подходят для меди, нержавеющей стали и высокопрочных соединений и являются лучшим выбором для высоконадежной сварки и токопроводящих компонентов.
Типовые модели: Кольца BAg-15 и BAg-28 (BAg-15 и BAg-28), подходящие для электрического и прецизионного оборудования благодаря сильному растеканию и сцеплению.
-

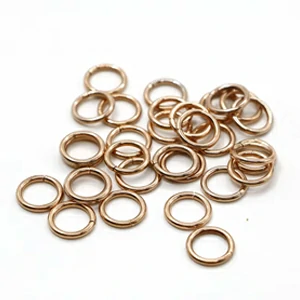

Медные паяльные кольца
Изготовлены из чистой меди и обладают отличной электрической и тепловой проводимостью. Обычно используются в электрических шинах, клеммах и латунных компонентах для обеспечения стабильных электрических характеристик.
Типовые формы: бесшовные и на заказ медные кольца для сильноточных компонентов и латунных соединителей в электрических системах.
-

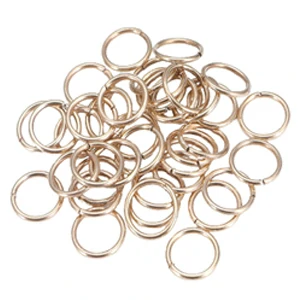

Паяльные кольца из фосфористой меди (Silfos)
Обеспечивают самофлюсовую пайку соединений медь-медь без флюса и широко используются в медных трубопроводах ОВКВ и холодильном оборудовании. Также доступны кольца из сплава Cu-Ag-P для более высокой прочности, чтобы соответствовать суровым условиям эксплуатации.
Типовые модели: BCuP-2 и BCuP-3 (также известные как Sil-Fos 15), обычно используемые стандартные варианты в отрасли ОВКВ.
-

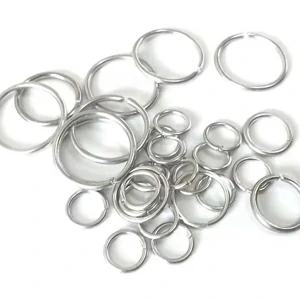

Алюминиево-кремниевые паяльные кольца (4045/4047)
Низкоплавкие кольца Al-Si (4045 и 4047) обладают отличным растеканием и обычно используются с флюсом, подходят для легких, коррозионностойких применений, таких как автомобильные теплообменники, алюминиевые трубы переменного тока и электронные радиаторы.
Типовые модели: Паяльные кольца 4045 и 4047, идеально подходящие для алюминия благодаря контролируемой температуре плавления и коррозионной стойкости.
Chalco поставляет не только различные стандартные паяльные кольца из сплавов, но также предоставляет соответствующие паяльные проволоки, паяльные листы и присадочные прутки из того же сплава. Поддерживается изготовление по индивидуальному составу и спецификациям, что помогает клиентам достичь комплексных решений для пайки от образца до массового производства. Свяжитесь с нами для быстрого расчета стоимости и технической поддержки.
Распространенные типы преформ паяльных колец Chalco
В дополнение к стандартным кольцевым изделиям, паяные преформы могут быть изготовлены в различных формах для удовлетворения требований сборки различных сварочных процессов, в зависимости от сценария применения. Паяльные кольца и преформы Chalco обеспечивают более эффективные и надежные соединения в ОВКВ, автомобильной, электронной и прецизионной обрабатывающей промышленности.

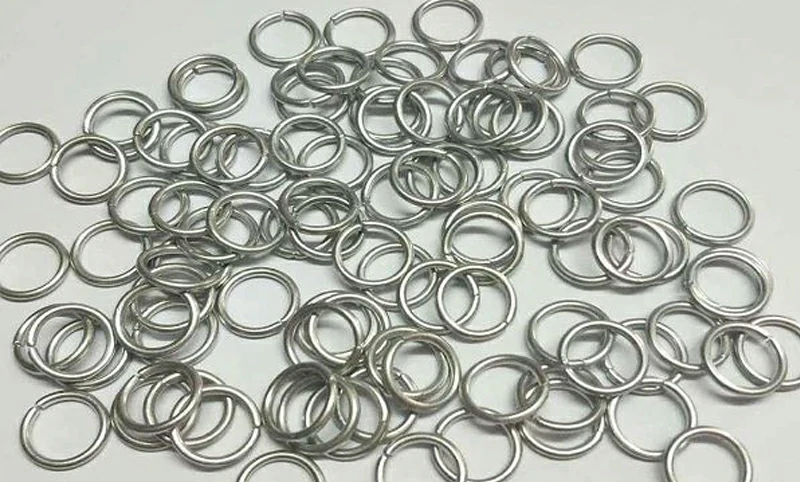

Паяльные кольца
Спецификации: Внешний диаметр 2–50 мм, диаметр проволоки 0, 3–3 мм, допуск ±0, 02 мм; может быть настроен в соответствии с диаметром трубы.
Особенности: Используются для точной подачи в сварке медных труб и мелких деталей, идеально подходят для автоматизации.

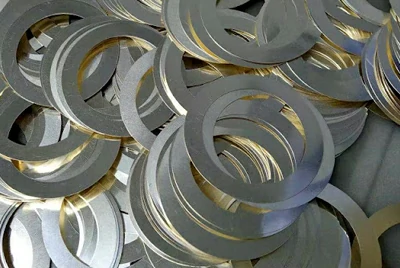

Паяльные шайбы и диски
Спецификации: Толщина 0, 2–2 мм, диаметр до 80 мм, допуск ±0, 05 мм.
Особенности: Подходят для плоской или большой площади пайки, обеспечивая равномерное распределение припоя, обычно используются в электронных компонентах и механических деталях.
Паяльные прокладки и спейсеры
Спецификации: Толщина может быть точностью до ±0, 01 мм, типовой размер 5–50 мм.
Особенности: Сочетают функции контроля зазора и количественной подачи, широко используются в прецизионной сборке и процессах сварки с высокими требованиями.

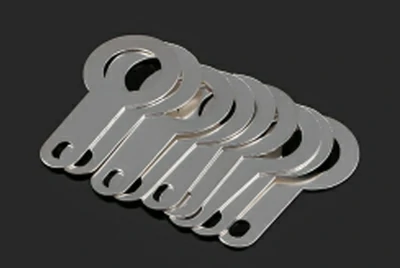

Паяльные лепестки и полосы
Спецификации: Паяльные лепестки: 5–30 мм и толщина 0, 5–2 мм; полосы: ширина 3–15 мм и толщина 0, 2–1 мм, доступны в рулонах или индивидуальной длины.
Особенности: Подходят для корпусов клапанов, теплообменников и длинных сварных швов, могут быть быстро позиционированы и адаптированы к большой площади или непрерывным сценариям сварки.

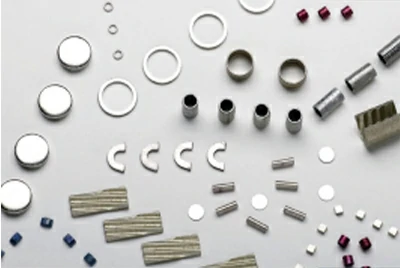

Индивидуальные преформы
Спецификации: Могут быть изготовлены по чертежам или проектам заказчика, включая изделия с отверстиями, нерегулярной формой или сложными геометрическими структурами.
Особенности: Отвечают потребностям автоматизированного оборудования и особым условиям эксплуатации, обеспечивая серийную консистентность и технологическую совместимость.
От стандартных колец до прокладок, сварных полос и сложных нерегулярных деталей, Chalco может предоставить высокоточные преформы для обеспечения эффективных и стабильных сварочных процессов.
Варианты флюсов для паяльных колец
Флюс играет решающую роль в процессе пайки, удаляя оксидные слои с металлических поверхностей и способствуя смачиванию припоя, тем самым обеспечивая качество сварного шва. Для адаптации к различным рабочим условиям, Chalco предлагает различные решения флюсов для паяльных колец, включая голые кольца, кольца с покрытием и кольца с флюсовым сердечником.
-

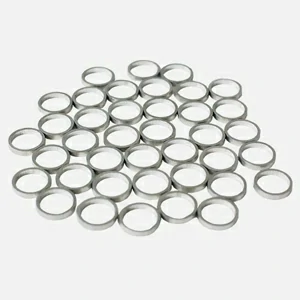

Голые кольца
Голые кольца — это стандартные паяльные кольца без флюса, которые требуют использования отдельного флюса. Они подходят для массового производства на заводах и позволяют гибко выбирать различные флюсовые системы, такие как флюсы на основе фторида для алюминия или флюсы на основе бората/фторобората для меди.
-

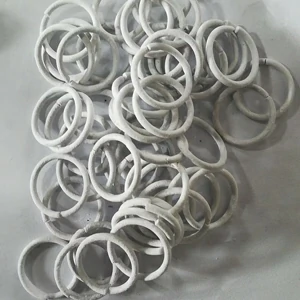

Кольца с флюсовым покрытием
Кольца с флюсовым покрытием имеют равномерный слой флюса на внешнем слое паяльного кольца, что позволяет флюсу плавиться одновременно с припоем. Это значительно упрощает процесс, устраняет дополнительные этапы покрытия и особенно подходит для медных трубопроводов в системах охлаждения, ОВКВ и для ремонта на месте.
-

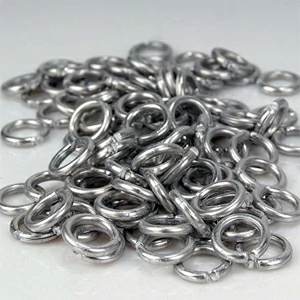

Кольца с флюсовым сердечником
Кольца с флюсовым сердечником заполнены флюсовым порошком, который высвобождается вместе с припоем во время сварки, чтобы обеспечить чистые сварные швы. Они идеально подходят для автоматизированной сварки, сборки в ограниченном пространстве или применений, требующих высокой стабильности производства.
Независимо от того, нужен ли вам голое кольцо, требующее внешнего флюса, или интегрированное кольцо с флюсовым сердечником/покрытием для пайки, Chalco может предложить правильное решение. Мы предлагаем не только стандартные размеры, но и индивидуальные составы флюса и толщины покрытия для различных сварочных процессов.
Области совместного применения паяльных колец Chalco

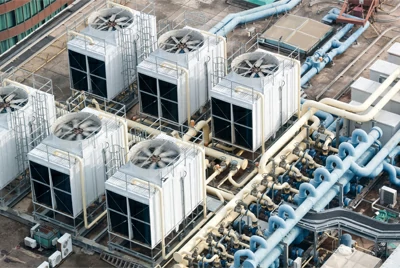

Отрасль ОВКВ и охлаждения: Паяльные кольца из фосфористой меди и с флюсовым покрытием широко используются в медных трубах, фитингах и системах кондиционирования воздуха и охлаждения для обеспечения герметичности и долговечности соединения.

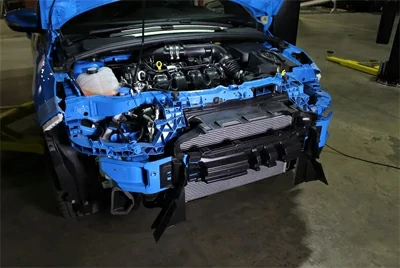

Автомобильные теплообменники: Алюминиево-кремниевые паяльные кольца (4045/4047) идеально подходят для автомобильных конденсаторов, испарителей и трубопроводных систем, предлагая баланс легкого дизайна и коррозионной стойкости.

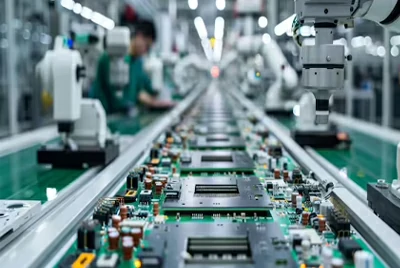

Электроника и электротехника: Паяльные кольца на основе серебра и меди обычно используются для сварки шин, контактов и клемм для обеспечения проводимости и долгосрочной стабильности.
Аэрокосмическая промышленность: Паяльные кольца с высоким содержанием серебра соответствуют высоким требованиям к прочности и надежности критических компонентов и используются в конструкционных деталях и высокотемпературных соединениях.
Независимо от того, работаете ли вы в отрасли ОВКВ, автомобильной, электронной или аэрокосмической промышленности, Chalco может предоставить вам подходящие паяльные кольца и решения в виде преформ.
Спецификации заказа и поставки паяльных колец
При выборе паяльных колец и преформ клиенты не только ориентируются на сплавы и формы, но также имеют жесткие требования к точности размеров, серийной консистентности и соответствию стандартам. Передовые производственные и испытательные возможности Chalco гарантируют, что каждая партия соответствует высоким стандартам для сварочных применений.
Точность обработки: Внешний диаметр, диаметр проволоки и толщина могут контролироваться в пределах ±0, 02–0, 05 мм, обеспечивая точное соответствие сборке и сварке.
Консистентность материала: Строгий контроль состава сплава обеспечивает стабильную производительность между партиями и постоянную прочность и текучесть сварного шва.
Спецификации поставки: Доступны стандартные складские размеры (такие как BCuP-2, BCuP-3, BAg-15, BAg-28 и другие часто используемые марки), а также могут быть обработаны специальные спецификации по чертежам заказчика.
Класс давления: Некоторые паяные кольца подходят для систем охлаждения и высокого давления, способные выдерживать требования к давлению до 400 фунтов на квадратный дюйм (400 lb), что соответствует потребностям ОВКВ и промышленного трубопровода.
Метод поставки: Поддерживаются образцы небольших партий (такие как упаковка 10 штук/коробка) до крупномасштабного промышленного непрерывного производства, что облегчает гибкие закупки для клиентов.
Возможности кастомизации: Поддерживается кастомизация состава сплава (содержание серебра, содержание фосфора, соотношение Al-Si), а также персонализированная кастомизация толщины и типа флюсового покрытия.
Соответствие стандартам: Продукция соответствует международным стандартам, таким как AWS A5.8, ISO 17672 и GB/T 9460, а также по запросу могут быть предоставлены сертификаты соответствия UL и RoHS, а также полные материальные сертификаты и отчеты об испытаниях.
Будь то для прототипирования в НИОКР или для крупномасштабной поставки, Chalco предоставляет клиентам высокоточные, отслеживаемые паяльные кольца и преформы. Свяжитесь с нами для индивидуального расчета стоимости и технической поддержки.
Как комплексный поставщик паяльных расходных материалов, Chalco также предлагает соответствующие паяльные прутки, проволоки, фольгу, полосы и индивидуальные присадочные материалы, которые вы можете изучить в разделе ниже.
Алюминиевый паяльный пруток
Алюминиевый паяльный пруток с флюсовым сердечником
Алюминиевый сварочный электрод
Серебряный паяльный присадочный пруток

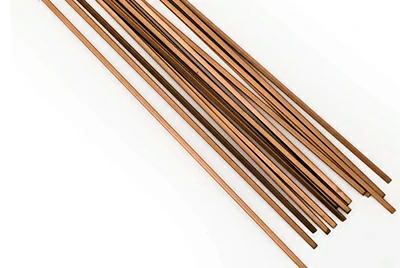

Медный паяльный пруток

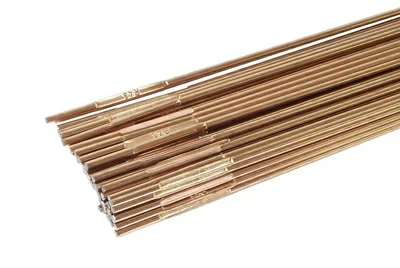

Паяльный пруток медь-медь

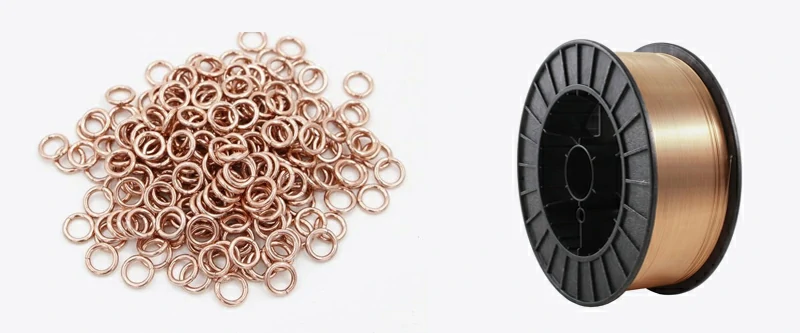

Паяльные кольца против паяльной проволоки: как выбрать правильный паяльный материал?
Паяльные кольца и паяльные проволоки по сути изготовлены из одного и того же сплавного материала; основные различия заключаются в их форме и применении.
Паяльные кольца: Предварительно сформированы в кольца или листы, позволяют количественно подавать материал во время сварки, обеспечивая однородные сварные швы. Они особенно подходят для медных трубопроводов ОВКВ, автомобильных теплообменников и массового автоматизированного производства.
Паяльный пруток/проволока: Поставляется в прямой или намотанной форме, гибок в эксплуатации, может быть нарезан и подан вручную в любое время, подходит для ремонтной сварки, нестандартных деталей и мелкосерийной обработки.
В отличие от этого, паяльные кольца отдают приоритет эффективности и консистентности, в то время как паяльная проволока подчеркивает гибкость и универсальность.
Chalco поставляет как кольца, так и проволоки, что позволяет клиентам гибко выбирать в зависимости от конкретных рабочих условий.
Часто задаваемые вопросы (FAQ) о паяльных кольцах
В1: Требуют ли все паяльные кольца флюса?
О: Не все. Кольца из фосфористой меди (серия Silfos) могут быть самофлюсующимися при соединениях медь-медь без дополнительного флюса; в то время как паяльные кольца на основе серебра и алюминия обычно требуют использования специального флюса.
В2: В чем разница между паяльными кольцами и паяльными преформами?
О: Паяльные кольца — это один из типов преформ, конкретно относящийся к припою в форме кольца; в то время как преформы также включают прокладки, спейсеры, паяльные полосы, ленты и детали нестандартной формы.
В3: Могут ли паяльные кольца без флюса использоваться на медных трубопроводах ОВКВ?
О: Да. Паяльные кольца из фосфористой меди (Silfos) специально разработаны для соединений медь-медь, идеально подходят для быстрой сборочной сварки медных трубопроводов в системах ОВКВ и широко используются в холодильной промышленности.
В4: Поддерживает ли компания мелкосерийную кастомизацию?
О: Да. Chalco может предоставить изготовление образцов и небольшую упаковку (10 штук/коробка), а также может быстро переключиться на крупномасштабное непрерывное производство для удовлетворения потребностей всего процесса от НИОКР до массового производства.
В5: В чем разница между паяльными кольцами и паяльной проволокой/полосой?
О: Паяльные кольца — это предварительно сформированные детали с точным количеством и подходят для автоматизированного производства; в то время как проволоки или полосы более гибки и подходят для ремонта, нестандартных соединений или ручной работы.
В6: Как мне выбрать между кольцами с флюсовым покрытием и кольцами с флюсовым сердечником?
О: Кольца с флюсовым покрытием имеют флюс, покрывающий поверхность, что делает их подходящими для ремонта на месте и систем охлаждения; кольца с флюсовым сердечником высвобождают флюс одновременно с припоем, что делает их более подходящими для автоматизированного массового производства.
