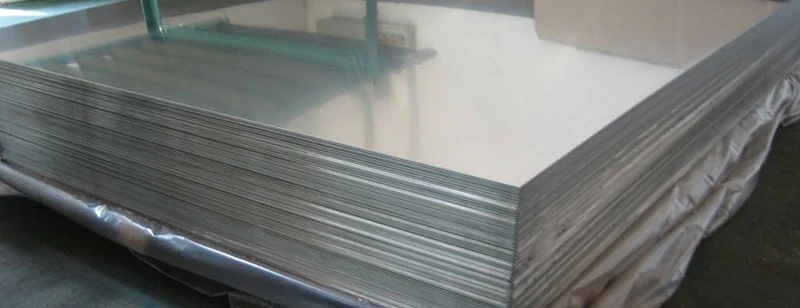

Алюминиевая пластина 7020 — это высокопрочный сплав Al-Zn-Mg и сварный алюминиевый сплав 7xxx, используемый для несущих конструктивных компонентов. Он обладает более высокой прочностью по сравнению со стандартными сплавами серии 6xxx и лучшей сваркой, чем высокопрочные сплавы 7xxx, такие как 7075, что делает его подходящим для сварного конструкционного производства.
Chalco поставляет алюминиевые пластины 7020 / EN AW-7020 / AlZn4.5Mg1 в соответствии с проектными чертежами, стандартами и требованиями к характеристикам. Как профессиональный поставщик алюминиевых пластин, мы также помогаем клиентам выбирать подходящую серию сплавов на основе прочности, сварочной способности, метода изготовления и технических характеристик проекта.
Технические характеристики алюминиевых пластин 7020
| Обозначение сплава | 7020 / EN AW-7020 / AlZn4.5Mg1 / 3.4335 |
| Темперамент | T6, T651 |
| Диапазон толщины | 1–300 мм |
| Диапазон ширины | 800–2500 мм |
| Диапазон длины | 900–10000 мм |
| Общие стандартные размеры | 1250 × 2500 мм, 1500 × 3000 мм, 1520 × 3020 мм, 1525 × 3660 мм |
| Монтаж по размеру | Доступно для каждого чертежа, включая вырезанные заготовки, готовые пластины и размеры, специфичные для проекта |
| Защита поверхности | Доступны двусторонняя плёнка, бумажная интерлеяция, защитная плёнка ПЭ/ПВХ или поверхностная маркировка |
| Стандарты | EN 485, EN 573 |
| Поддержка документации | MTC, отчёт о химическом составе, техническое тестирование свойств, осмотр размеров, отслеживаемость партий и т.д. |
В дополнение к стандартным крупным пластинам, тонкоколейный алюминиевый лист 7020 или 7020-T6 может поставляться по размеру для сварки, сборки или изготовления конструктивных компонентов.
Почему выбрали алюминиевую пластину 7020?
Алюминиевые пластины 7020 обычно выбираются для проектных конструкций, требующих высокой прочности, сварочной способности и размерной устойчивости.
1.7020 обычно соответствует EN AW-7020 / AlZn4.5Mg1 / 3.4335, что делает его отлично подходящим для европейских чертежей, железнодорожного транспорта, транспортных и инженерных конструкционных проектов.
2. По сравнению со стандартными алюминиевыми пластинами серии 6xxx, 7020 обладает большей прочностью и подходит для рамы автомобилей, рам, арматурных пластин и компонентов для тяжёлой нагрузки.
3. По сравнению с высококачественными пластинами серии 7xxx, такими как 7075, 7020 обеспечивает лучшую сварку и больше подходит для сварной сборки и крупного конструкционного производства.
4. Свойства зоны после сварки, воздействовавшие на тепло, у 7020 можно частично восстановить за счёт естественного старения, что делает его более подходящим для долгосрочных несущих сварных конструкций.
5. Для толстых пластин, деталей с разрезом до длины и обработанных конструктивных компонентов 7020 может повысить устойчивость размеров за счёт правильного управления темпером и процессом.
Химический состав алюминиевого сплава 7020
| Элемент | Состав (%) |
| Si | ≤0.35 |
| Fe | ≤0.40 |
| Cu | ≤0.20 |
| Mn | 0.05–0.50 |
| Mg | 1.00–1.40 |
| Cr | 0.10–0.35 |
| Zn | 4.00–5.00 |
| Zr | 0.08–0.20 |
| Zr + Ti | 0.08–0.25 |
| Другие, каждый | ≤0.05 |
| Другие — всего | ≤0.15 |
| Al | Остаток |
Примечание: вышеуказанные диапазоны состава относятся к EN AW-7020 / AlZn4.5Mg1 по EN 573-3. Состав доставки должен быть подтверждён в соответствии со стандартом, указанным заказчиком, техническим соглашением и сертификатом испытаний на мельнице (MTC).
7020 Физические свойства алюминиевого сплава
Приведены следующие физические свойства алюминиевого сплава 7020 для выбора материала, структурного проектирования и эталонного производства.
| Свойства | Типичное значение |
| Плотность | 2, 78 г/см³ |
| Модуль упругости | 70 GPa |
| Теплопроводность | 130–160 Вт/(м·К) |
| Коэффициент линейного теплового расширения (20–100°C) | 23.1 × 10⁻⁶ /K |
| Электропроводимость | 19–23 MS/m |
| Удельная теплоёмкость | 875 Дж/(кг· K) |
| Диапазон затвердевания | 600–650°C |
Механические свойства алюминиевых пластин 7020
Механические свойства алюминиевых пластин 7020 в первую очередь зависят от толщины, темпера и управления производственным процессом. Для темперов T6 / T651 EN 485-2 обычно определяет минимальные требования к механическим свойствам по диапазону толщины.
| Темперамент | Диапазон толщины | Прочность на растяжение Rm | Предел текучести Rp0.2 | Удлинение после перелома — минимум. |
| T6 / T651 | ≤40 мм | ≥350 МПа | ≥280 МПа | ≥9–10% |
| T6 / T651 | >40–100 мм | ≥340 МПа | ≥270 МПа | ≥8% |
| T6 / T651 | >100–150 мм | ≥330 МПа | ≥260 МПа | ≥7% |
| T651 | >150–175 мм | ≥330 МПа | ≥260 МПа | ≥6% |
Примечание: T651 в первую очередь используется для снижения остаточных напряжений и повышения устойчивости обработки в толстых пластинах. Для толщин, превышающих типичные диапазоны, охватываемые EN 485-2, конкретные механические свойства и требования к тестированию регулируются техническим соглашением, фактической толщиной и сертификатом испытаний фрезера (MTC).
Типичные применения алюминиевой пластины 7020
Алюминиевая пластина 7020 в основном используется как алюминиевая пластина для сварных конструкций и высокопрочных несущих компонентов. Он предназначен не для декоративного листового металла, а предназначен для конструктивных деталей, требующих прочности, сварки, усталости, размерной устойчивости и документации на уровне проекта.

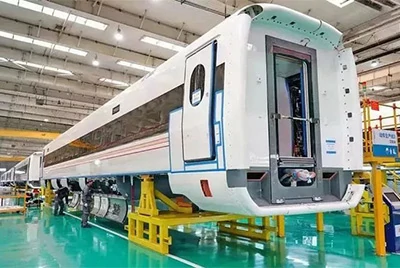

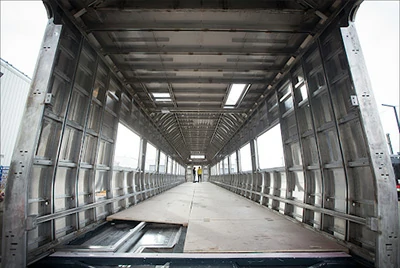

Конструктивные компоненты железнодорожного транспорта
Алюминиевые пластины 7020 для железнодорожных транспортных средств могут использоваться в кузовых конструкциях, рамах, несущих поперечных балках, ужесточительных пластинах и сварных конструкциях. Эти компоненты должны снижать вес, сохраняя при этом грузоподъемность, надёжность сварной сборки и долгосрочную устойчивость службы.
Для проектов железнодорожного транспорта ценность 7020 заключается в его большей прочности по сравнению со стандартными алюминиевыми пластинами серии 6xxx, при этом обеспечивая лучшую сварку, чем 7075.

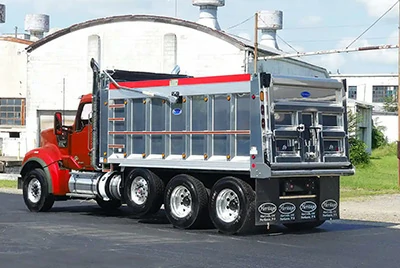

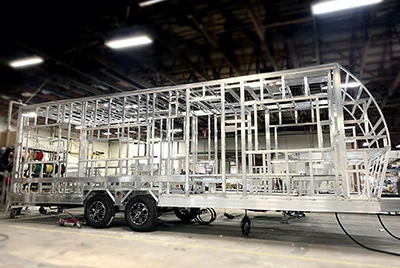

Конструкции коммерческих и специализированных транспортных средств
В коммерческих транспортных средствах, прицепах, специализированных транспортных средствах и лёгких кузовных конструкциях алюминиевые пластины 7020 могут использоваться для рам шасси, опорных конструкций, соединительных пластин, арматур и сварных сборок.
Для таких проектов одной только прочности материала недостаточно. Покупателям также нужны надёжность конструкции после сварки, контролируемое искажение обработки и согласованность между партиями. 7020 подходит для снижения веса, грузоподъёмности и сварной конструкции.

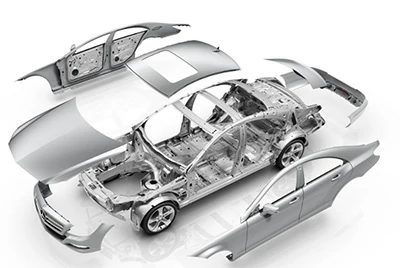

Безопасность транспортных средств и защитные сооружения
Алюминиевые пластины 7020 также подходят для конструкций защиты от боковых ударов, защитных компонентов транспортных средств, высокопрочных опор и несущих соединений. Эти применения требуют высокого уровня прочности, устойчивости к ударным нагрузкам, усталости и конструктивной устойчивости.
По сравнению с материалами, выбранными исключительно для максимальной прочности, 7020 лучше подходит для критически важных для безопасности компонентов, требующих последующего сварки, обработки и сборки конструкций.

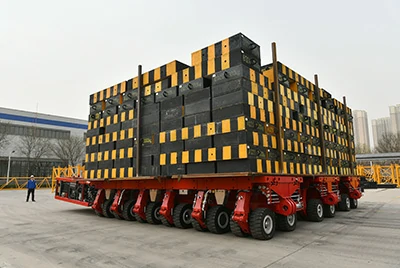

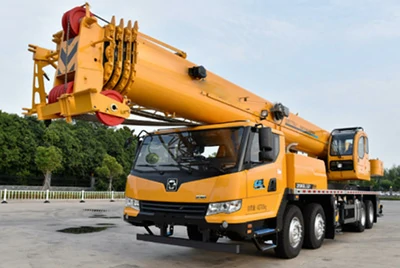

Тяжёлое инженерное оборудование
В мобильных кранах, несущих рамах, механических конструктивных частях, компонентах тяжёлого оборудования, конструкциях оборудования и высокопрочных опорных элементах алюминиевые пластины 7020 могут заменить некоторые стальные или низкопрочные конструкции из алюминиевого сплава.
Эти применения обычно требуют высокого соотношения прочности к весу, а также совместимости с процессами резки, обработки, сварки и сборки. Для толстых пластин или крупных конструктивных элементов темпер 7020-T651 помогает снизить риск деформации, вызванной обработкой.

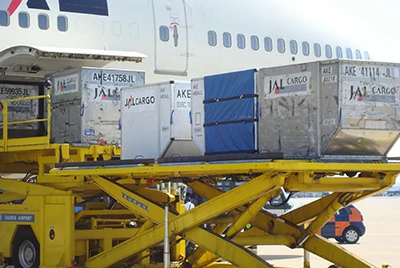

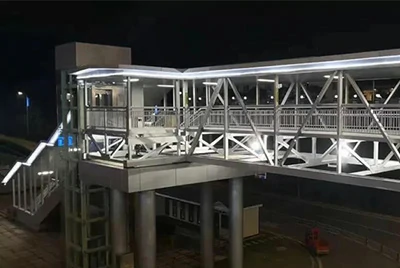

Транспортные и промышленные конструктивные компоненты
Алюминиевые пластины 7020 могут использоваться в контейнерах для воздушных грузов, компонентах мостов, опорных рамах, промышленных платформах, сварных узлах и обработанных конструктивных деталях.
Такие проекты обычно требуют не только покупки алюминия по весу — они требуют проверки качества сплава, темпера, толщины, допусков, спецификаций сварки, документации по инспекции и согласованности поставки. 7020 подходит для проектного, высоконагруженного, прослеживаемого структурного материала.

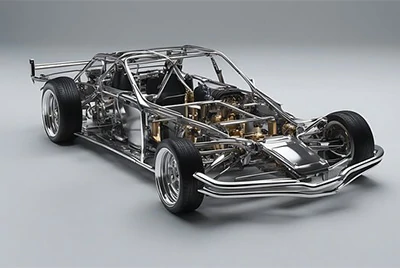

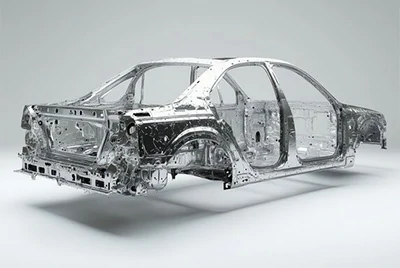

Лёгкие рамы с высокой прочностью
Для рам шасси, опорных кронштейнов, конструктивных соединителей, сварных рам и высокопрочных лёгких компонентов 7020 предлагает благоприятный баланс между прочностью, весом и обработанностью. Когда проект требует как более высокой прочности, так и сварки или сборки, 7020 обычно легче интегрировать в производственные процессы, чем 7075; Если стандартная алюминиевая пластина серии 6xxx недостаточна прочность, 7020 становится более жизнеспособным вариантом модернизации для оценки.
Алюминиевая пластина 7020 лучше подходит для несущих конструктивных компонентов, требующих высокой прочности, сварки, устойчивости обработки и поддержки документации. Если вы не уверены, подходит ли 7020 для вашего проекта, пожалуйста, предоставьте чертежи, детали применения, требования к темперу и требования к инспекции. Chalco может помочь с выбором материалов.
7020 против 6082, 7075 и 7005 алюминия: как выбрать?
Когда проект требует более высокой прочности, одновременно включая сварку, резку, механическую обработку или крупномасштабную сборку, выбор материала не должен основываться только на прочности. Преимущество 7020 заключается в том, что он прочнее обычных сплавов серии 6xxx, более пригоден для сварки, чем 7075, и лучше подходит для несущих конструкций проекта.
| Проект | Алюминиевая пластина 7020 | Алюминиевая пластина 6082 | Алюминиевая пластина 7075 | Алюминиевый сплав 7005 |
| Позиционирование сплава | Сварочный высокопрочный конструктивный сплав серии 7xxx | Обычный конструктивный сплав серии 6xxx | Сверхвысокопрочный сплав серии 7xxx | Сварочный сплав серии 7xxx |
| Уровень силы | Высокий | Средне-высокий | Очень высоко | Высокий |
| Сварочная способность | Хорошо — подходит для сварных несущих конструкций | Хорошо — подходит для стандартных сварных конструкций | Плохо — не подходит для крупных сварных конструкций | Хорошо — подходит для сварных рам |
| Типичные применения | Железнодорожный транспорт, транспортные конструкции, тяжёлые рамы | Общие конструктивные компоненты, механические конструкции, сварные детали | Высокопрочные обработанные детали, аэрокосмические компоненты, формы | Шасси, экструдированные рамы, лёгкие конструкции |
| Руководство по отбору материалов | Подходит для высокопрочных сварных конструкций | Чаще всего используется при умеренных требованиях к прочности | Выбирается при отсутствии сварки и требуется более высокая прочность | Подходит для сварочных каркасных конструкций серии 7xxx |
Рекомендации по выбору материалов:
Для общих конструктивных компонентов может быть достаточно алюминиевой пластины 6061 или 6082. Для не сварных деталей, требующих очень высокой прочности, алюминиевая пластина 7075 может быть лучшим вариантом. Если проект требует высокой прочности, сварочной способности и несущей конструкционной устойчивости, сначала следует оценить алюминиевую пластину 7020.
Характеристики сварки, обработки и поверхностной обработки алюминиевых пластин 7020
Алюминиевая пластина 7020 не только обеспечивает высокую прочность, но и хорошо подходит для конструктивных компонентов, требующих сварки, резки и обработки. Для железнодорожного транспорта, конструкций транспортных средств, тяжёлых рам и инженерных конструктивных проектов производственная согласованность не менее критична.

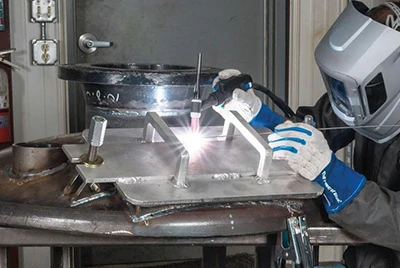

Сварочные характеристики
7020 — это сварочный алюминиевый сплав серии 7xxx, подходящий для сварных конструкций MIG и TIG. По сравнению с 7075, 7020 лучше подходит для сварной сборки, конструкционного производства и крупных несущих компонентов.
Во время сварки необходимо уделять внимание размягчению зон, воздействующему теплу, выбору материала для шпакловки и контролю теплового поступления. Частично механические свойства после сварки могут постепенно восстанавливаться за счёт естественного старения — ключевая характеристика, отличающая 7020 от многих других высокопрочных сплавов серии 7xxx.

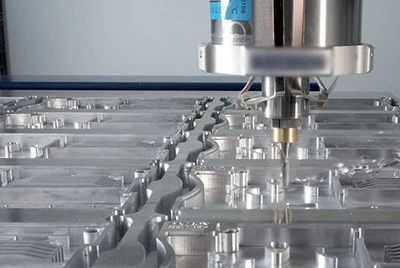

Устойчивость резки и обработки
Алюминиевые пластины 7020 могут быть нарезаны по размеру, просверлены, фрезерованы и обработаны с помощью ЧПУ для изготовления соединительных пластин, арматурных плит, опорных компонентов и обработанных конструктивных деталей.
Для толстых пластин, крупных деталей или высокоточных узлов необходимо заранее уточнить требования к закалке материала, допускам к обработке и допускам, чтобы минимизировать риск деформации после резки и обработки.

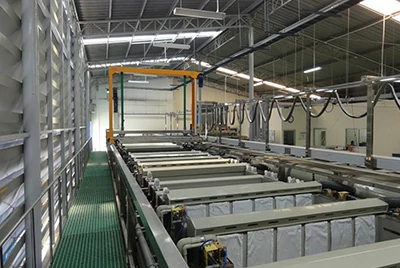

Обработка и защита поверхности
7020 может подвергаться защитному анодированию, покрытию или покраске для усиления защиты поверхности. Он лучше подходит для конструктивных компонентов, чем для изделий, где декоративный вид является основным требованием.
Если условия применения включают воздействие на открытом воздухе, влажное тепло или риски коррозии, стратегия защиты должна быть подтверждена на основе условий эксплуатации, методов обработки поверхности и спецификаций проекта.
Преимущества поставки Chalco для алюминиевой пластины 7020
Алюминиевая пластина 7020 требует контролируемой прокатки, плоскости, согласованности толщины, устойчивости обработки и документации по инспекции. Chalco поддерживает производство, обработку и выполнение проектов на основе чертежей заказчика, стандартов и требований к применению.

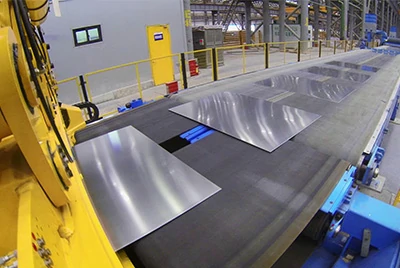

Современное оборудование для прокатки обеспечивает плоскость и консистенцию толщины
Chalco оснащён горячей прокатной линией SMS диаметром 4500 мм и холодным прокатным станом CVC диаметром 2800 мм, что позволяет контролировать плоскость и толщину пластины по замкнутому контуру — что идеально подходит для проектов по алюминиевым пластинам 7020, требующих высокой плоскости, однородности толщины и последующего обеспечения обработки.
Соответствие стандартам EN и требованиям к чертежам проекта
Стандарты материалов, размеры, допуски и условия доставки могут быть подтверждены по обозначениям, таким как 7020 / EN AW-7020 / AlZn4.5Mg1 / 3.4335, в соответствии с EN 485, EN 573 и техническими соглашениями с клиентами — подходящими для европейского железнодорожного транспорта, транспортных конструкций и инженерных строительных проектов.
Обработка и поддержка выполнения проектов для конструктивных компонентов
Для несущих конструкций алюминиевых пластин 7020 Chalco предлагает услуги по нарезке по длине, сверление/фрезерование с ЧПУ, фасок, удаление зауренок и другие услуги по чертежам, а также помогает в подтверждении размеров, допусков, разрешений на обработку и партии доставки.
Для сварных сборок или крупномасштабных проектов по конструкционным компонентам Chalco поддерживает пилотные партии, массовые заказы и поэтапные поставки, помогая клиентам оптимизировать процессы обработки, сборки и приёмки на следующих этапах.
Система управления качеством и поддержка документации по инспекции
Chalco работает по системам управления качеством, включая ISO 9001 и AS9100, и может предоставлять сертификаты испытаний на мельнице (MTC), отчёты по химическому составу, данные о механических свойствах, записи о размерной инспекции и отслеживаемость по партиям в зависимости от проекта. Для толстых пластин или критически важных конструктивных компонентов также могут быть организованы ультразвуковые испытания и сторонняя инспекция.
Руководство по закупке алюминиевых пластин 7020
Цены, минимальное количество заказов и сроки выполнения
Алюминиевая пластина 7020 обычно указывается на основе спецификаций проекта. Цены определяются ценой, толщиной алюминиевого слитка, размерами, темпером, способом обработки и объёмом заказа. После получения списка спецификаций или чертежей заказчика мы можем подтвердить официальную смету на основе фактических требований к производству и обработке.
- База котировки: откалка, толщина и размеры сплава, требования к допускам, метод обработки, количество и место доставки.
- Модель ценообразования: Котировки могут следовать структуре «базовая цена слитков из алюминия + плата за обработку», с учетом согласованного периода ценообразования и условий котировок.
- Минимальное количество заказов: подтверждается на основе технических характеристик, запасов и графика производства; Поддерживаются выборочные заказы, небольшие пробные партии и заказы на объёмы.
- Сроки поставки: Заказы на образцы и небольшие партии могут быть быстро подтверждены на основе спецификаций; Массовые заказы на проекты планируются в соответствии с производственным планированием, требованиями к обработке и договорённостями поставки.
- Торговые условия: Котировки могут предоставляться по стандартным Incoterms, таким как EXW, FOB, CIF или DAP, в зависимости от требований клиента.
Упаковка, экспорт и логистика
Алюминиевая пластина 7020 широко используется для конструкционных компонентов и проектного изготовления. Рекомендуется заранее уточнять допуски, защиту поверхности и методы упаковки, чтобы избежать проблем при последующей резке, механической обработке и сборке.
- Размерные допуски: Толщина, длина и ширина могут контролироваться в зависимости от требований проекта — например, толщина ±0, 3 мм, длина и ширина ±2 мм.
- Защита поверхности: Двусторонняя защитная пленка может быть нанесена для снижения риска царапин при транспортировке, обработке и обработке.
- Варианты упаковки: Доступны нейтральные маркировки, деревянные поддоны или деревянные ящики; Паллеты из цельной древесины могут быть отпечатаны маркировкой фумигации, чтобы соответствовать экспортным требованиям.
- Вес на паллет: вес на паллет можно контролировать в зависимости от потребностей в обработке и транспортировке — например, примерно 2 метрических тонны на деревянный поддон.
- Поддержка экспорта: Можно предоставить стандартную экспортную документацию, такую как коммерческие счета, упаковочные списки и сертификаты происхождения.
Часто задаваемые вопросы
1. Что такое алюминиевая пластина 7020?
Алюминиевая пластина 7020 — это высококачественный, сварный материал из алюминиевых пластин Al-Zn-Mg. Распространённые европейские обозначения включают EN AW-7020, AlZn4.5Mg1 и 3.4335. Он в основном используется в высокопрочных сварных несущих конструкциях, а не как декоративный лист или универсальный листовой металл.
2. Для каких типов конструктивных компонентов в основном используется алюминиевая пластина 7020?
Алюминиевые пластины 7020 широко применяются в конструктивных компонентах железнодорожного транспорта, рамах транспортных средств, узлах подрамы, несущих поперечных балках, укрепляющих пластинах, прочных опорных компонентах и инженерных конструктивных деталях. Он подходит для проектных применений, требующих высокой прочности, сварки, обработанности и стабильности размеров.
3. Можно ли сваривать алюминиевую пластину 7020?
Да. 7020 — это алюминиевый сплав серии 7xxx с относительно хорошей сваркой, который может использоваться в MIG, TIG и других сварных конструкциях. Следует уделять внимание размягчению зон, воздействующему теплу, выбору материала для шпакловки и контролю теплового поступления во время сварки. Некоторые механические свойства могут постепенно восстанавливаться за счёт естественного старения после сварки.
4. В чём разница между алюминиевыми пластинами 7020 и 6061 / 6082?
6061 и 6082 — это распространённые алюминиевые сплавы серии 6xxx с более широкой доступностью, подходящие для общих конструктивных компонентов и стандартных сварных сборок. 7020 обладает большей прочностью и лучше подходит для конструктивных применений, где пластины серии 6xxx не обладают достаточной прочностью, но всё равно требуются сварочные и несущие способности.
5. Что больше подходит для сварных конструкций: алюминиевые пластины 7020 или 7075?
7020 больше подходит для сварных конструкций. Хотя 7075 обладает большей прочностью, у него плохая сварка, и он лучше подходит для высококачественных обработанных деталей, не требующих сварки. Для крупномасштабных сварных сборок, изготовленных конструкций и несущих каркасов 7020 обычно более подходящ, чем 7075.
6. В чём разница между 7020-T6 и 7020-T651?
7020-T6 и 7020-T651 обычно имеют схожий уровень прочности. T651 проходит дополнительное растяжение для снятия напряжений после темперации T6, что делает его более подходящим для толстых пластин, деталей с разрезом на длину, обработанных компонентов и конструктивных деталей, требующих более высокой размерной устойчивости.
7. Можно ли анодировать алюминиевую пластину 7020 или обрабатывать поверхность?
Да. Алюминиевая пластина 7020 может подвергаться защитному анодированию, покрытию или покраске для повышения устойчивости к поверхностной коррозии. Однако обычно его не выбирают для применений, где главной целью является декоративный вид; Метод обработки поверхности должен быть подтвержден на основе условий обслуживания.
8. Какие факторы влияют на цену алюминиевой пластины 7020?
Стоимость алюминиевой пластины 7020 в первую очередь зависит от цен на базовый алюминиевый слиток, темпера, толщины, размеров, допусков, методов обработки, количества, инспекционных документов и торговых условий. Заказы на проекты обычно требуют индивидуальных предложений на основе списков спецификаций или чертежей.
Запросите смету и поддержку проекта по алюминиевой пластине 7020
Если вы закупаете алюминиевые пластины 7020 для высокопрочных сварных конструкций, каркасов транспортных средств, прочных каркасов или инженерных конструктивных компонентов, Chalco поможет подтвердить спецификации материалов, методы обработки, документацию по инспекции и решения по поставке на основе ваших чертежей, списков спецификаций или технических соглашений.
Чтобы облегчить быструю оценку, пожалуйста, предоставьте следующую информацию:
- Сортировка и темпер сплава
- Толщина, ширина, длина и количество
- Допуски, ламинирование пленки или требования к обработке
- Применимые стандарты, чертежи или технические соглашения
- Место поставки, условия сделки и график проекта
Отправьте свои чертежи или список спецификаций, чтобы получить смету на проект по алюминиевой пластине 7020.
