Являясь ведущим производителем крупногабаритных аэрокосмических деталей, Chalco продолжает поставлять высококачественные и высокопрецизионные ключевые компоненты для мировой аэрокосмической промышленности, опираясь на свой богатый опыт и превосходные технологии.
Среди продукции Chalco в авиации используются не только алюминиевые изделия, но и другие сплавы, такие как титановые и никелевые сплавы, которые также широко применяются в аэрокосмической отрасли.
Сертификаты Chalco
Сертификация системы менеджмента качества AS9100D
Сертификат Регистра Ллойда (Lloyd's register)
Сертификация системы экологического менеджмента
Сертификат NADCAP на химическое травление
Сертификат NADCAP на термическую обработку
Сертификат NADCAP на неразрушающий контроль
Наша основная продукция
Популярные авиационные алюминиевые поковки Chalco

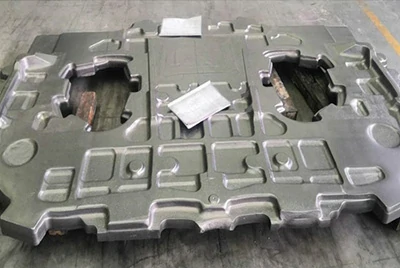

Кованый силовой шпангоут фюзеляжа из титанового сплава
Сплав: TA15 (близкий аналог ВТ20), TA15-M
Максимальный размер: 2539×1571×148 мм
Чистая площадь проекции: 3 м²
Применение: Шпангоут фюзеляжа вертолета.
Метод производства: Штамповка
Связаться с нами
Опорная балка крыла (лонжерон)
Сплав: TA15 (близкий аналог ВТ20)
Максимальный размер: 3702×451×310 мм
Применение: Основной несущий компонент крыла. Качественный лонжерон крыла может продлить срок службы крыла.
Связаться с нами
Складные нервюры крыла фиксированной формы
Складные нервюры — это складные опорные конструкции внутри крыла, используемые в основном для экономии места путем складывания крыльев при стоянке или хранении самолета, что часто встречается у палубной авиации.
Сплав: TA15 (близкий аналог ВТ20)
Максимальный размер: 2986×450×265 мм
Метод производства: Ковка
Внешний цилиндр стойки шасси
Внешний и внутренний цилиндры (или поршень) шасси взаимодействуют друг с другом, выдвигаясь и убираясь с помощью гидравлической или пневматической системы, чтобы поглощать и рассеивать силу удара при посадке, обеспечивая плавную работу и структурную целостность шасси.
Материал: сталь A-100, сталь 300M (близкий аналог 40ХН2МА)
Максимальный размер: 2079×630×413 мм

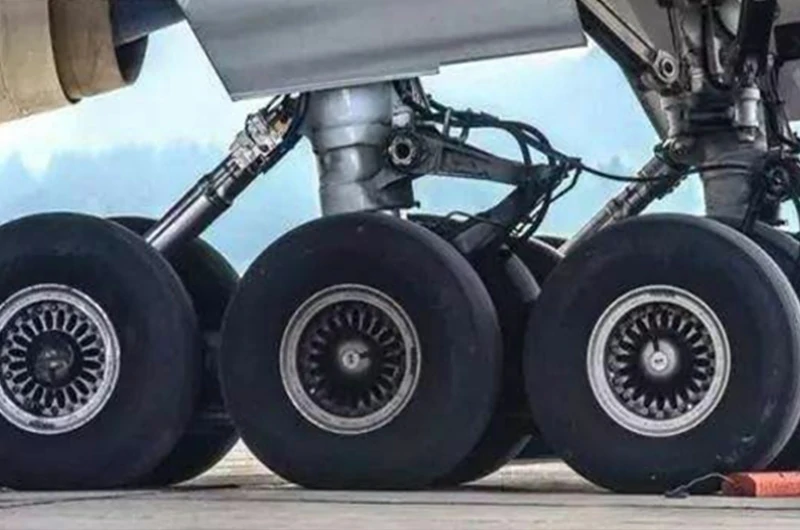

Колесо шасси самолета
Ступица колеса шасси самолета является ключевым компонентом, изготовленным из высокопрочного алюминиевого сплава 7075 (близкий аналог В95) или 2024 (близкий аналог Д16) методом ковки, прецизионной обработки на станках с ЧПУ и термической обработки. Она используется для поддержки авиационных шин и выдерживает высокие эксплуатационные нагрузки.

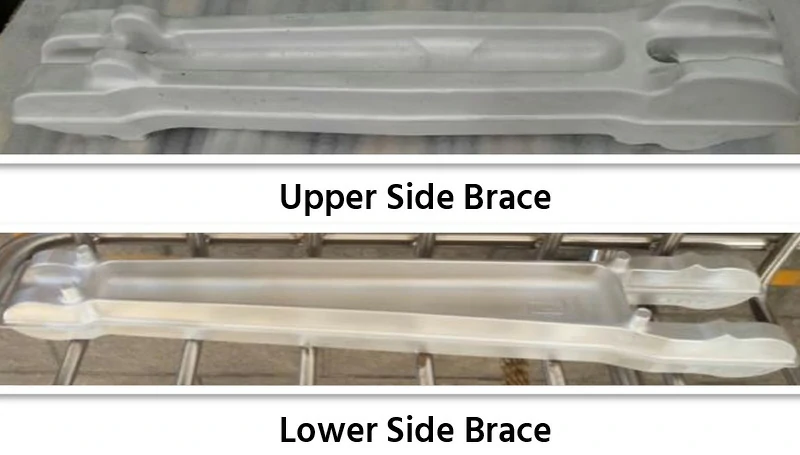

Боковой подкос шасси самолета
Боковые подкосы самолета обычно делятся на две части, верхнюю и нижнюю, соединенные шарниром, которые называются верхним и нижним боковыми подкосами. Они соединяются в точке шарнира и совместно поддерживают конструкцию при выпуске шасси.
Сплав: алюминиевый сплав 7075 (близкий аналог В95)
Компоненты для самолетов Boeing
Эти авиационные детали прошли проверку технологических процессов Boeing, и компания является назначенным поставщиком Boeing.
| Изделие | Алюминиевый сплав | Титановый сплав | Вес Al сплава (кг) | Вес Ti сплава (кг) |
| B01 | 7050-T74, T7452, T7454 (близкий аналог В95) | Ti6Al4V (близкий аналог ВТ6) | 116 | 185 |
| B03 | 7050-T74, T7452, T7454 (близкий аналог В95) | Ti6Al4V (близкий аналог ВТ6) | 165 | 265 |
| B05 | 7050-T74, T7452, T7454 (близкий аналог В95) | Ti6Al4V (близкий аналог ВТ6) | 127 | 205 |

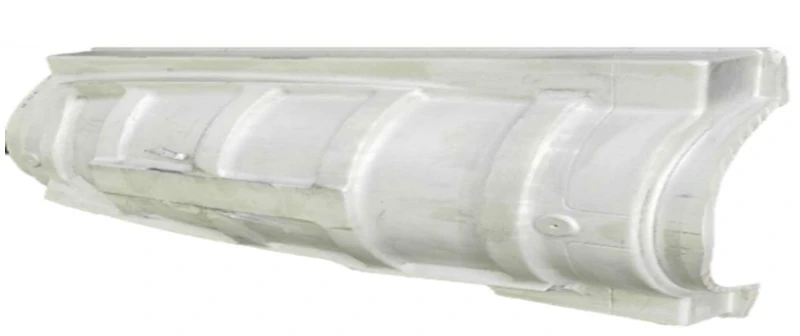

Внутренняя и внешняя панели воздухозаборника
| Изделие | Материал | Размеры (мм) |
| Внутренняя панель воздухозаборника | 5A06-O Алюминий (аналог АМг6) | 1450×892×396 |
| Внутренняя панель воздухозаборника | 7050-T7452 Алюминий (близкий аналог В95) | 2006×1030×445 |
| Внешняя панель воздухозаборника | 7050-T7452 Алюминий (близкий аналог В95) | 2029×1025×408 |
Алюминиевый сплав 5A06 (АМг6), используемый для панелей воздухозаборника, обеспечивает хорошую коррозионную стойкость и среднюю прочность, в то время как сплав 7050 (В95) обеспечивает чрезвычайно высокую прочность и отличную усталостную выносливость.
Лопасти и ступица воздушного винта

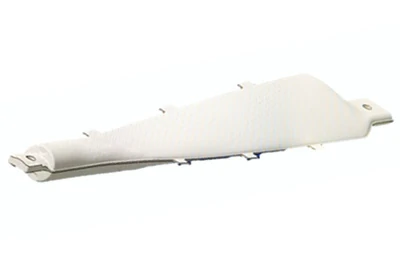

Лопасти винта
Лопасти воздушного винта являются ключевыми компонентами, которые преобразуют вращательную кинетическую энергию двигателя в тягу, толкая самолет вперед благодаря аэродинамической форме.
Алюминиевый сплав: 2A11 (аналог Д1)

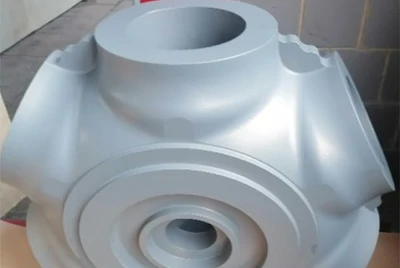

Ступица винта
Центральный компонент, который соединяет лопасти пропеллера с двигателем, передавая мощность двигателя на лопасти.
Алюминиевый сплав: 2618 (близкий аналог АК4-1)
Связаться с намиКонус ротора турбины низкого давления
Конус ротора турбины низкого давления является ключевой деталью ротора в газотурбинном двигателе, отвечающей за направление воздушного потока и его преобразование во вращательную энергию.
Остекление кабины 7050 и соединительные узлы
Характеристики сплавов приведены ниже:
| Изделие | Материал | Вес (кг) |
| Боковой шпангоут окна кабины 7050 | 7050-T7452 (близкий аналог В95) | 1764 |
| Главный шпангоут окна кабины 7050 | 7050-T7452 (близкий аналог В95) | 1700 |
| Узел крепления основной стойки шасси | 7050-T7452 (близкий аналог В95) | 90 |
| Задний тройниковый узел | 7050-O (близкий аналог В95) | 191 |
Диск газовой турбины
Первая ступень компрессора высокого давления
Проставка компрессора высокого давления
Трехступенчатый диск компрессора высокого давления
Диски (или диски ротора) являются одними из ключевых компонентов авиационных газовых турбин. Они служат для поддержки и фиксации лопаток турбины или компрессора и передачи вращательного движения на другие компоненты. Chalco является единственным поставщиком ключевых компонентов валов дисков для Rolls-Royce.
| Изделие | Материал | Размеры (мм) | Вес (кг) |
| Диск 1-й ступени КВД | In718 (близкий аналог ХН45МВТЮБР) | Φ68586 | 200 |
| Проставочный диск КВД | In718 (близкий аналог ХН45МВТЮБР) | Φ669111 | 128 |
| Диск 3-й ступени КВД | In718 (близкий аналог ХН45МВТЮБР) | Φ680*120 | 212 |
В авиационных газовых турбинах диски 1-й, 2-й и 4-й ступеней обычно относятся к различным уровням дисков компрессора или турбины, и эти диски играют специфическую роль на разных стадиях работы агрегата.
- Диск первой ступени: его функция — сжатие воздуха или преобразование энергии продуктов сгорания, его характеристикой является работа с большими потоками воздуха или газом под высоким давлением и температурой.
- Диск второй ступени: его функция заключается в дальнейшем сжатии воздуха или преобразовании энергии, он рассчитан на среднее давление и нагрузки.
- Диск четвертой ступени: его функция — выполнение финальной стадии сжатия или извлечения энергии, он выдерживает самые высокие показатели давления и температуры.
Диск 1-й ступени
Диск 2-й ступени
Диск 4-й ступени
Детали дисковой продукции
| Изделие | Материал | Размеры (мм) | Вес (кг) |
| Диск 1-й ступени | IN718 (близкий аналог ХН45МВТЮБР) | Φ1140×211 | 1452 |
| Диск 2-й ступени | IN718 (близкий аналог ХН45МВТЮБР) | Φ1090×209 | 1395 |
| Диск 4-й ступени | IN718 (близкий аналог ХН45МВТЮБР) | Φ1016×240.5 | 1220 |
Крупногабаритная крыльчатка из титанового сплава
Крупногабаритные крыльчатки из титановых сплавов обладают отличным соотношением прочности к весу и коррозионной стойкостью, широко используются в турбинных двигателях и компрессорах в аэрокосмической области для обеспечения эффективного сжатия и потока воздуха.
| Изделие | Материал | Размеры (мм) | Вес (кг) |
| Крыльчатка | TC4 (аналог ВТ6) | Φ1860×635 | 8000 |
Другие поковки
Стандартные поковки Chalco
Стандартные кованые изделия Chalco, такие как кованые алюминиевые прутки, плиты, кольца, трубы и многое другое.
Кованые алюминиевые прутки
Кованая алюминиевая труба
Кованый алюминиевый диск
Кованый алюминиевый блок

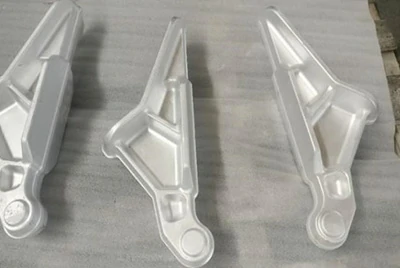

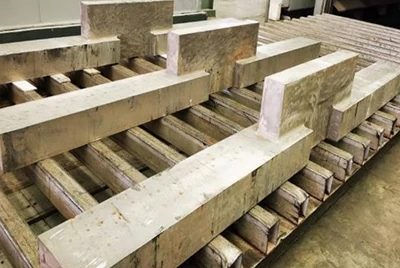

Нестандартные поковки Chalco
Современное производственное оборудование
Мы способны производить крупногабаритные и высококачественные кованые изделия, опираясь на наше мощное производственное оборудование; продукция, которую мы поставляем, всегда удивляет и удовлетворяет наших клиентов.
Крупное кузнечно-прессовое оборудование
Наше основное кузнечное оборудование импортировано из Германии. Ключевые параметры процесса, такие как усилие ковки, скорость ковки и положение прессования, достигли информационного, цифрового, контролируемого и отслеживаемого интеллектуального управления. Ниже приведены конкретные параметры.
| Номинальное давление (т) | 50000 | 12500 | 6000 | 2500 |
| Ход подвижной балки (мм) | 2000 | 2000 | 3000 | 2000 |
| Размер рабочего стола (мм) | 4000×7000 | 2300×4000 | 2600×7000 | 1800×3500 |
| Скорость прессования (мм/с) | 0.05-50 | 0.05-50 | 0-50 | 0-50 |
| Точность управления скоростью прессования | ±5% | ±5% | ±5% | ±5% |
Вспомогательное кузнечное оборудование
Вспомогательное кузнечное оборудование импортировано из Италии (2 комплекта), Франции (15 комплектов) и Бельгии (11 комплектов), также имеются ковочные манипуляторы из Германии. Рабочая грузоподъемность составляет 5-40 т, движения чувствительны и стабильны, имеются такие функции, как цифровое позиционирование и контролируемая скорость перемещения. Стандарты реализации: GJB 904 и AMS 2750.
| Производитель | Максимальная рабочая зона на единицу (м) | Максимальная грузоподъемность на единицу (тонн) | Точность контроля температуры (°C) |
| Италия | 7×3×1 | 80 | ±7 |
| Франция | 5×3.5×1 | 40 | ±5 |
| Бельгия | 7×3×1.5 | 60 | ±5 |
Оборудование для термообработки
Печь для термообработки Chalco имеет максимальную загрузку 40 тонн и точность контроля температуры ±3°C.
| Печь для термообработки | Производитель | Количество | Макс. рабочая зона (м) | Макс. загрузка на единицу (тонн) | Точность контроля температуры (°C) | Время переноса (с) | Стандарт |
| Титановый сплав/сталь | Бельгия | 2 | 3×3×1 | 5 | ±6 | / | GJB 904, AMS 2750 |
| Титановый сплав/сталь | Бельгия | 3 | 3×5×1.5 | 40 | Две ед: ±6, одна ед: ±8 | / | GJB 904, AMS 2750 |
| Алюминиевый сплав | Франция | 1 | Φ3×7 | 7.5 | ±3 | ≤9 | GJB 904, AMS 2750 |
| Алюминиевый сплав | Франция | 2 | 5×3×1.2 | 5 | ±3 | ≤13 | GJB 904, AMS 2750 |
Металлорежущее оборудование
Металлорежущее оборудование Chalco может обрабатывать детали шириной до 5 метров, длиной до 6 метров и имеет максимальную грузоподъемность 400 тонн.
| Наименование оборудования | Обрабатывающая способность | Грузоподъемность |
| 3×6 Пятиосевой станок | 3 м X 6 м | 180 тонн, 10 тонн/м² |
| 5×8 Пятиосевой станок | 5 м X 8 м | 400 тонн, 10 тонн/м² |
| Гидроабразивная резка | 4 м X 6 м X 1 м | 1 тонна/м² |
Специальное технологическое оборудование - дефектоскопы
Иммерсионный ультразвуковой контроль Chalco для деталей дисковых валов сертифицирован компаниями Rolls-Royce и Shangfa.
| Тип | Размер измерения (мм) |
| Иммерсионный контроль (структурные детали) | 7000 X 2500 X 1000 |
| Иммерсионный контроль (диски и кольца) | Φ1500 |
| Иммерсионный контроль (прутки) | Φ100-Φ1050 X 6000 |
Специальное оборудование - травление, дефектоскопия и испытания
4 линии поверхностного травления и очистки могут обеспечить обработку поверхности алюминиевых сплавов, титановых сплавов, жаропрочных сплавов, высокопрочных сталей и других материалов длиной до 30 м.
| Наименование оборудования | Основные параметры (м) |
| Линия химического травления | Максимум 30 |
| Магнитопорошковый контроль | Φ0.8×5.5 |
| Координатно-измерительная машина | 7×2.5×1.5 |
Как Chalco может вам помочь?
Индивидуальные услуги по механической обработке: Chalco предоставляет услуги прецизионной обработки, включая ковку, экструзию, термообработку и обработку поверхности в соответствии с потребностями заказчика, гарантируя, что комплектующие точно соответствуют проектным требованиям.
Техническая поддержка и консультации по выбору материалов: Группа экспертов Chalco может предоставить клиентам консультации по выбору материалов, оптимизации конструкции и производственным процессам, чтобы помочь клиентам улучшить характеристики продукции и снизить производственные затраты.
Поставка высококачественных авиационных материалов: Chalco поставляет широкий спектр авиационных алюминиевых сплавов (серии 1000-8000), титановых сплавов и других высокопроизводительных металлических материалов, гарантируя соответствие продукции международным авиационным стандартам, таким как AMS и ASTM.
Тестирование качества и сертификация: Благодаря современному испытательному оборудованию и строгой системе контроля качества Chalco предоставляет полный спектр услуг по тестированию качества продукции, гарантируя соответствие комплектующих высоким стандартам авиационной промышленности и предоставляя соответствующие сертификаты.
Широкий выбор пресс-форм: Имеется множество типов пресс-форм. Если ваше изделие соответствует нашим существующим формам, вы можете сэкономить на затратах на изготовление оснастки.
