Алюминиевые профили 3030 и 3060 сочетают в себе прочность, гибкость и чистовую отделку — идеально подходят для станин машин, конструкций 3D-принтеров и рабочих станций, требующих точности и долговечности.
Технические характеристики алюминиевых профилей 3030 и 3060
Стандарты: GB/T 5237, GB/T 6892, EN 755, EN 573, EN 12020-2, ASTM B210/B221M
Сертификаты: RoHS, REACH, ISO 9001, инспекция SGS/BV
Обзор продукции алюминиевых профилей 3030 и 3060
- Размеры: 30 мм × 30 мм, 30 мм × 60 мм, 30 мм × 45 мм
- Т-слот: 8 мм
- Сплав: 6105-T5 (ГОСТ 6063-Т66), 6063-T6 (АД31Т6), 6061 (АД33)
- Угол конусности (Drop lock): 2°
- Покрытие: Анодирование
- Цвет: Прозрачный, черный, серебристый, желтый
- Длина: 1500 мм – 6000 мм или нарезка по длине
- Возможны предварительно просверленные отверстия и резьбовые торцы
30 мм x 30 мм (Т-слот 8 мм)
30 мм x 45 мм (Т-слот 8 мм)
30 мм x 60 мм (Т-слот 8 мм)
Мы знаем, что совместимость имеет решающее значение. Вот почему мы гарантируем, что все наши алюминиевые профили и фурнитура полностью совместимы с продукцией других крупных поставщиков.
Мгновенный запрос ценыРазмеры алюминиевых профилей 3030 и 3060
Профили 30 мм x 30 мм (Т-слот 8 мм)
Алюминиевый профиль 30 мм x 30 мм 8 мм
Черный алюминиевый профиль 30 мм x 30 мм 8 мм
Алюминиевый профиль 30 мм x 30 мм 8 мм
Алюминиевый профиль 30 мм x 30 мм 8 мм
Алюминиевый профиль 30 мм x 30 мм 8 мм
Алюминиевый профиль 30 мм x 30 мм 8 мм
Алюминиевый профиль 30 мм x 30 мм с фиксированным пазом 8 мм
Алюминиевый профиль 30 мм x 30 мм с четвертным скруглением 8 мм
Желтый алюминиевый профиль 30 мм x 30 мм 8 мм
Профили 30 мм x 60 мм (Т-слот 8 мм)
Алюминиевый профиль 30 мм x 60 мм 8 мм
Черный алюминиевый профиль 30 мм x 60 мм 8 мм
Алюминиевый профиль 30 мм x 60 мм с изгибом 45 градусов 8 мм
Алюминиевый профиль 30 мм x 60 мм
Черный алюминиевый профиль 30 мм x 60 мм
Алюминиевый профиль 60 мм x 60 мм
Профили 30 мм x 45 мм (Т-слот 8 мм)
Алюминиевый профиль 30 мм x 45 мм с фиксированным пазом 30 8 мм
Алюминиевый профиль 30 мм x 45 мм с фиксированным пазом 30 8 мм
Алюминиевый профиль 30 мм x 45 мм с фиксированным пазом 8 мм
Держатель панели 30 мм x 45 мм для Т-слота
Аксессуары для алюминиевых профилей
Как производитель с полным циклом обслуживания, мы можем поставить сырье (детали и профили) в исходном виде, в виде комплектов с предварительной механической обработкой, готовых к сборке, или в виде полностью собранных узлов в соответствии с вашими спецификациями.
Мгновенный запрос цены
6-луночная соединительная пластина
6-луночный щелевой угловой кронштейн
8-луночная внутренняя угловая косынка
3-луночная соединительная полоса
Квадратный треугольный кронштейн
Гайка для Т-слота
Поворотный ролик для Т-слота (100 мм)
Опорная плита для Т-слота для напольного монтажа (3 дюйма)
Серая заглушка для Т-слота
Как производитель с полным циклом обслуживания, мы можем поставить сырье (детали и профили) следующими способами:
- Без механической обработки
- В виде комплектов, механически обработанных и подготовленных к сборке в соответствии с вашими спецификациями
- Или полностью собранных нашей командой
Характеристики алюминиевых профилей 3030 и 3060
Для систем автоматизации с электротехническими или механическими компонентами, выделяющими тепло, превосходное рассеивание тепла алюминием является важным преимуществом.
Это делает Т-образный алюминиевый профиль идеальным выбором для корпусов и шкафов управления, где важен тепловой режим.
| Момент инерции - IX | 36.3307 см ⁴ |
| Момент инерции - IY | 36.3307 см ⁴ |
| Площадь поверхности | 9.299 см ² |
| Предел текучести | 172.37 Н / мм ² |
| Модуль упругости | 68947.6 Н / мм ² |
| Вес в фунтах | 0.1441 на дюйм |
| Теплопроводность | 193 Вт/м·К (1340 BTU-in/hr-ft²-°F) |
| Удельная теплоемкость | 900 Дж/кг·°C (0.215 BTU/lb-°F) |
| Коэффициент теплового расширения | 23.4 мкм/м·°C (13.0 µin/in·°F) |
| Температура плавления | 649 °C (1200 °F) |
| Плоскостность | ≤ 0.004 дюйма/дюйм |
| Прямолинейность | ≤ 0.0125 дюйма/фут, макс. 0.120 дюйма/20 футов |
| Скручивание | ≤ 0.25°/фут, макс. 1.5°/20 футов |
| Перпендикулярность | ≤ 0.4° |
| Максимальное вертикальное отклонение | 0.002 дюйма/дюйм |
Преимущества алюминиевых профилей 3030 3060
- Модульная конструкция с гибкой установкой; легко собирается со стандартными аксессуарами, такими как кронштейны, гайки и соединители.
- Стандартизированная конструкция обеспечивает превосходную совместимость.
- Изготовлены из высокопрочных алюминиевых сплавов, соответствующих промышленным требованиям к нагрузке.
- Анодированная поверхность устойчива к коррозии, ржавчине и царапинам.
- Легкие и удобные в обращении, что снижает расходы на доставку и рабочую силу.
- Нетоксичный, перерабатываемый материал, соответствующий принципам «зеленого» производства.
- Высокая экономическая эффективность — нет необходимости в покраске по сравнению со сварными стальными конструкциями.
Применение алюминиевых профилей 3030 3060
Мы предлагаем продуктовые решения для широкого спектра применений в медицинской, автомобильной и обрабатывающей промышленности — решения, которые повышают производительность, оптимизируют рабочий процесс и обеспечивают безопасность ваших ценных сотрудников.
Наша команда разработчиков может оказать вам помощь на стадии концептуальной разработки вашего проекта и предоставит коммерческие предложения и чертежи САПР для вашего рассмотрения.

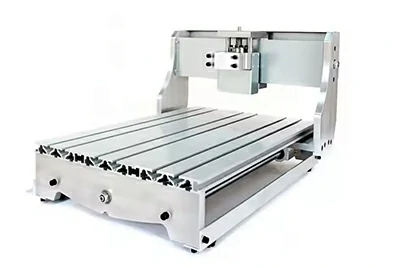

Мгновенный запрос ценыРамы станков и основания оборудования
Прочные и устойчивые для создания долговечных опорных конструкций.
Свяжитесь с нами сейчас
Защитные ограждения и кожухи безопасности
Широко используются в заводской автоматизации и для обеспечения безопасности в цехах.
Свяжитесь с нами сейчасРабочие столы и сборочные станции
Идеально подходят для промышленных рабочих поверхностей средней нагрузки.
Свяжитесь с нами сейчас

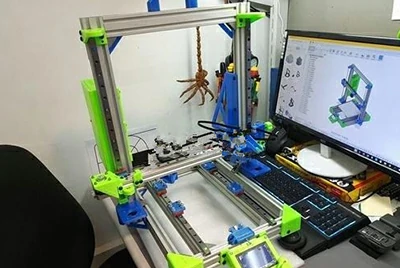

Рамы для 3D-принтеров и станков с ЧПУ
Обеспечивают идеальный баланс прочности и точности.

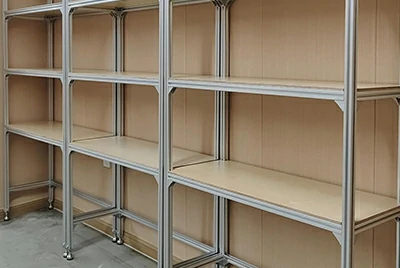

Свяжитесь с нами сейчасИндивидуальные дисплеи и торговые стенды
Аккуратный, профессиональный внешний вид, подходящий для коммерческих сред.
Свяжитесь с нами сейчас

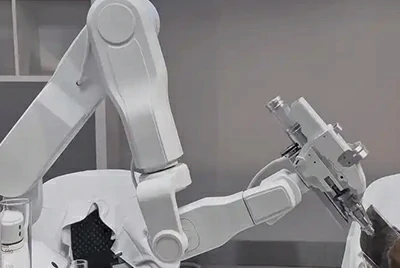

Системы автоматизации и роботизированные манипуляторы
Профиль 3060 обеспечивает дополнительную жесткость для применений с высокой нагрузкой.
Свяжитесь с нами сейчасСтеллажи и тележки для обработки материалов
Модульная конструкция позволяет легко регулировать и расширять.
Свяжитесь с нами сейчас
Шкафы управления и корпуса для электроники
Обеспечивает рассеивание тепла и структурную целостность.
Свяжитесь с нами сейчасОбработка поверхности алюминиевых профилей 3030 3060
Анодирование
Мы выполняем механическую обработку, вибрационную полировку и/или шлифовку деталей по мере необходимости перед нанесением анодированного покрытия.
Каждый этап включает визуальный контроль для обеспечения высокого качества и однородного внешнего вида поверхности.
Вы не ограничены натуральным или прозрачным анодированием — мы можем предоставить любой цвет, необходимый для соответствия ваших профилей и компонентов другим применениям.
Специальные услуги по нанесению покрытий
Покраска и порошковое покрытие являются отличными альтернативами анодированию.
Специальные услуги Chalco по нанесению покрытий дают вам возможность применять различные виды обработки поверхности для вашего проекта. Поскольку различные конструкции требуют различных функций, мы предлагаем широкий спектр опций для удовлетворения ваших потребностей:
- Порошковое покрытие
- Покраска
- Пескоструйная обработка
- Хроматирование
- Анодирование
- Оксидирование
- Гальванопокрытие
- Оцинковка
Важные замечания
В дополнение к анодированным профилям, мы также предлагаем анодированные соединители, косынки, кронштейны, пластины и Т-гайки.
При заказе анодированных Т-образных профилей, обратите внимание, что обработанные или отрезанные участки могут обнажать незавершенные поверхности.
Мы рады поддержать любой проект, связанный с черными анодированными Т-образными профилями. Если вы не можете найти именно тот продукт, который вам нужен, не стесняйтесь обращаться к нам в любое время.
Мгновенный запрос ценыИндивидуальная механическая обработка алюминиевых профилей 3030 3060
Мы предлагаем комплексное решение «под ключ» для систем с Т-слотами, включая индивидуальные детали, фитинги и аксессуары для поддержки всего вашего проекта.
Имея более 200 стандартных форм профилей, мы можем быстро изготовить индивидуальные кронштейны или компоненты — нет необходимости координировать работу с несколькими поставщиками.
Наше современное оборудование обеспечивает как единичное, так и крупносерийное производство со скоростью и точностью.
Концепция
Дизайн
Завершение
Все популярные продукты и размеры Т-слотов Chalco
Это наш популярный складской продукт, вы можете связаться с нами для индивидуального заказа
Алюминиевый профиль Серии 10
Алюминиевый профиль Серии 15
Алюминиевый профиль Серии 45
Алюминиевый профиль 2020 2040
Алюминиевый профиль 3030 3060
Алюминиевый профиль 4040 4080
Преимущества услуг Chalco
Совместимость и универсальность
Одним из ключевых преимуществ выбора алюминиевых профилей Chalco с Т-слотом является их полная совместимость как с дюймовой, так и с метрической системами от ведущих производителей.
Опытная команда
Наше глубокое знание отрасли гарантирует, что вы получаете не просто продукты — вы получаете индивидуальные решения, разработанные специально для ваших потребностей в применении.
Персонализированное внимание
Что отличает Chalco, так это наша приверженность индивидуальной поддержке на протяжении всего вашего проекта.
Такой уровень обслуживания особенно ценен для сложных или индивидуальных сборок, которые требуют больше, чем готовые компоненты.
Конкурентоспособные цены
Chalco предлагает высококонкурентные цены, что делает нас идеальным выбором для клиентов, стремящихся максимизировать ценность без ущерба для качества.
Профессиональная и опытная команда
Точность до 0.005 дюйма
Качество гарантировано
Упаковка и доставка Chalco
- Каждый профиль индивидуально обернут пеной EPE, защитной пленкой или крафт-бумагой во избежание царапин.
- Влагостойкая внутренняя подкладка плюс пакеты с осушителем для предотвращения коррозии во время морской транспортировки.
- Поддоны экспортного класса или фанерные ящики, не требующие фумигации и соответствующие стандартам ISPM 15.
- Четкая маркировка с указанием размера, количества, веса и номера партии для удобства обработки и отслеживания.
- Доступна индивидуальная упаковка для смешанных заказов, комплектов проектов или розничной доставки.
